双钢带蜗杆式软管紧固夹结构设计

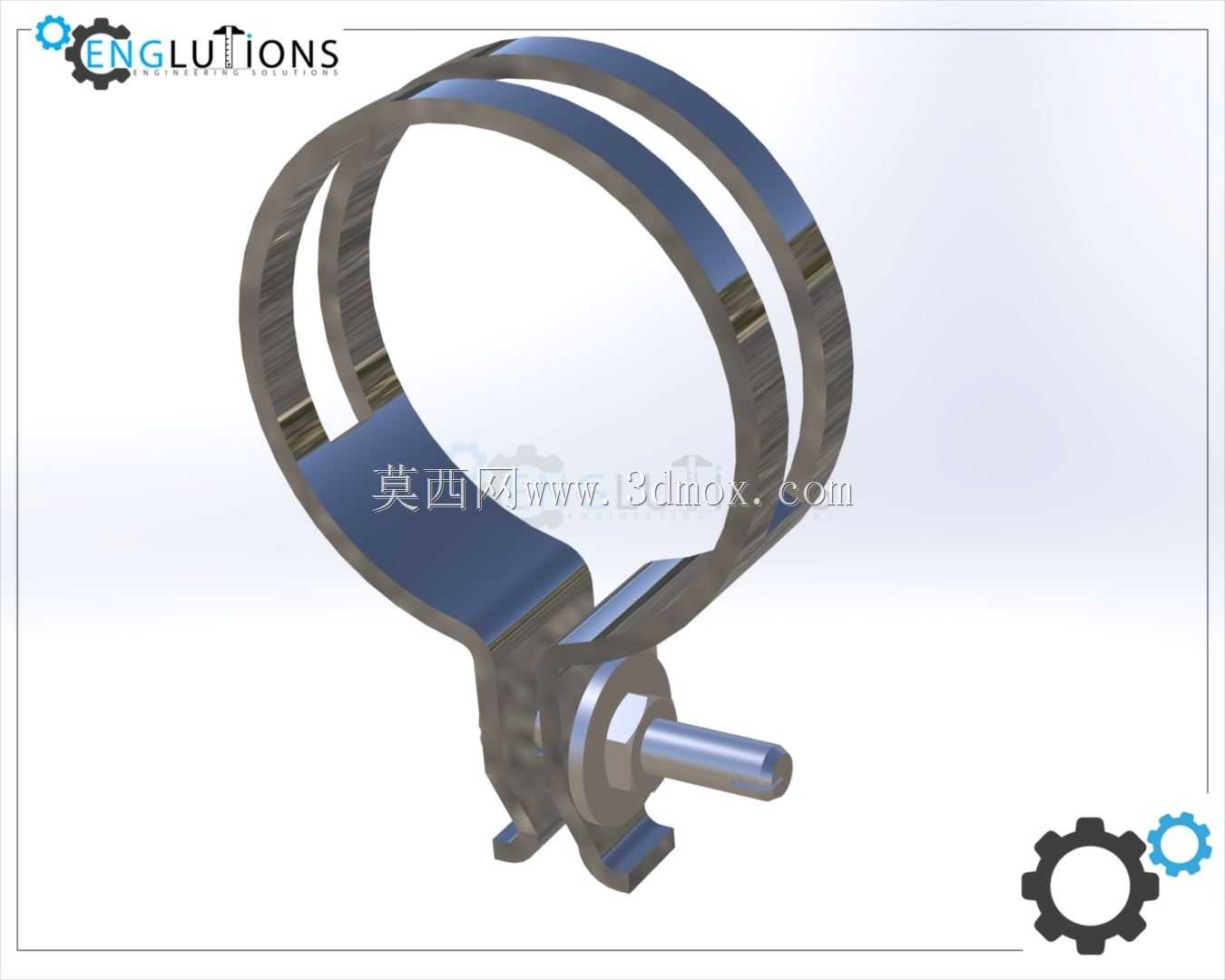

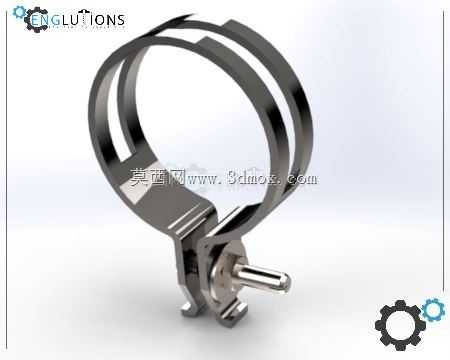

　　在流体输送管路布设场景里，不管是车用冷却系统的橡胶软管接驳、工业气动回路的塑管对接，还是民用给排水的柔性管衔接，管路接头位置的密封可靠性、抗振防脱能力，始终是结构设计阶段需要重点考量的环节，这类场景下软管夹箍的选型与结构合理性，直接决定了整套管路系统的运行稳定性。这款双钢带蜗杆驱动的软管夹箍，在结构设计上跳出了传统单钢带喉箍的受力局限，采用两条平行排布的冷轧钢带作为抱紧主体，相比同宽度单钢带结构，双钢带设计能够将锁紧力均匀分散到软管外壁的两条环形接触带上，既避免了单钢带局部压强过大导致的软管外壁切割损伤，也能在软管受介质压力产生径向膨胀、或是设备运行带来持续振动时，提供更宽的受力支撑面，降低长期使用后夹箍松脱、密封面泄漏的概率。

　　夹箍的锁紧端采用一体式蜗杆蜗轮啮合结构，蜗杆头部预留标准外六角驱动位，既可以配合普通开口扳手、套筒工具完成锁紧操作，也能适配电动定扭矩工具实现批量装配的扭矩一致性，啮合齿直接冲压成型在钢带端部，齿形经过圆角钝化处理，啮合过程中不会刮伤钢带基体，反复松紧调整也不会出现齿面崩裂、滑牙的问题。夹箍的自由端做了向上翘起的圆弧导边处理，穿带过程中不会剐蹭软管外壁的橡胶或塑料层，也能避免安装时钢带边缘割伤操作人员手部。从安装边界来看，这款夹箍适配的软管外径覆盖常用中小通径管路范围，钢带的弯曲弧度经过预成型处理，自由状态下保持接近正圆的环形轮廓，套入软管接头时不需要手动掰动钢带扩张，能够顺着软管外壁自然滑入到预设安装位置，降低现场装配的操作难度。

　　夹箍底部的固定支座采用一体化弯折成型结构，支座上预留两个对称的安装孔位，既可以在需要完全固定管路走向的场景下，通过螺栓将夹箍连同软管一起固定在设备机架的安装面上，避免管路晃动导致的接头疲劳，也可以在不需要额外固定的场景下，将支座作为锁紧时的受力支撑点，防止锁紧过程中夹箍跟转。在实际工况适配性上，双钢带的结构设计让夹箍能够适应一定范围的软管外径公差，哪怕是部分壁厚存在轻微不均的非标软管，锁紧过程中两条钢带能够自适应贴合软管外壁轮廓，不会出现局部抱紧力不足的问题。蜗杆的导程设计经过反复调校，单圈旋转对应的钢带收紧量控制在合理区间，既不会因为导程过大导致锁紧时扭矩难以控制、压坏软管内层的编织增强层，也不会因为导程过小导致装配效率低下。夹箍所有外露边缘都做了去毛刺处理，钢带表面经过防锈钝化处理，能够适应车用底盘的泥水飞溅、工业车间的轻度油气腐蚀等常见使用环境，长期使用不会出现锈迹污染管路、锈层卡滞蜗杆调节结构的问题。在管路维修场景下，这款夹箍可以通过反向旋转蜗杆完全松开钢带，不需要破坏夹箍结构就能完成软管的更换作业，松开后的钢带依然保持原有弧度，二次装配时的抱紧力不会出现明显衰减，相比一次性冲压成型的弹性抱箍，重复使用性能更优，能够有效降低设备运维阶段的配件损耗成本。针对大扭矩锁紧的需求，双钢带的受力结构能够将锁紧力均匀传递到整个抱紧圆周，不会出现单钢带结构常见的钢带扭曲变形、局部翘起的问题，即使在软管承受较高内部介质压力的工况下，夹箍也能提供足够的抱紧力，

　　避免软管从硬管接头上脱出。在三维建模过程中，结构设计人员需要重点关注钢带的折弯半径、蜗杆齿形与钢带齿的啮合间隙、固定支座的弯折强度等关键参数，既要保证模型装配时各部件不存在干涉，也要确保结构参数符合实际冲压、机加工的工艺要求，避免设计出的结构无法落地生产。比如钢带的厚度选择需要兼顾抱紧强度与弯曲柔韧性，过厚的钢带会导致预成型难度大、套入软管时无法自适应贴合管壁，过薄则会导致锁紧时钢带拉伸变形、抱紧力不足；蜗杆与钢带齿的啮合深度需要控制在合理范围，啮合过浅容易出现滑牙，啮合过深则会导致调节阻力过大，甚至出现卡滞无法转动的问题。固定支座的弯折位置需要设置合理的加强筋结构，避免螺栓锁紧固定时支座出现变形，导致夹箍安装后出现偏斜，影响抱紧的同轴度。
