外齿式防松锁紧垫圈结构设计

　　在各类振动工况的机械装配场景中，螺纹连接的防松失效一直是结构设计环节需要重点规避的问题，齿形锁紧垫圈作为被动式防松紧固件的典型品类，依靠自身齿形结构嵌入被连接件与螺栓/螺母支承面，能够在不额外增加防松结构复杂度的前提下，大幅提升螺纹副的抗松动能力。这类垫圈常被应用在存在持续振动、冲击载荷的设备装配环节，比如工程机械的行走机构连接、农用机械的覆盖件固定、工业风机的壳体装配、轨道交通车辆的内饰件紧固等场景，相比平垫圈搭配弹垫的传统防松组合，齿形锁紧垫圈的防松冗余度更高，且不会因为反复拆装出现弹力衰减过快的问题。

　　从结构设计逻辑来看，这款外齿形锁紧垫圈的整体为环形薄片状结构，内孔尺寸适配对应规格的螺栓螺杆外径，安装时内孔与螺杆之间保留合理的装配间隙，既不会因为间隙过大导致垫圈偏斜，也不会因为间隙过小出现卡滞、无法顺利套装的问题。垫圈本体的厚度根据适配螺栓的规格做匹配设计，整体厚度控制在既能提供足够的齿形压入深度，又不会过度占用螺栓连接的有效螺纹长度，避免出现螺栓旋合长度不足的装配隐患。外圈均匀分布的楔形齿是实现防松功能的核心结构，每个齿的冲压方向统一朝向垫圈的支承面方向，齿尖的角度经过反复验证，既能够在螺栓拧紧的过程中顺利嵌入被连接件的支承表面，形成微观层面的咬合锁止，又不会因为齿尖过于锋利导致被连接件表面出现过度压痕，破坏被连接件的防腐层或者结构强度。

　　实际装配过程中，齿形锁紧垫圈的安装边界需要重点关注：首先被连接件的支承面需要具备足够的平面度，若支承面存在明显的倾斜、凹凸不平，会导致垫圈的齿无法均匀贴合接触面，局部齿形无法有效嵌入，大幅降低防松效果；其次拧紧扭矩需要匹配对应螺栓的额定扭矩范围，扭矩过大会导致齿形被完全压平，失去咬合锁止的能力，扭矩过小则会导致齿形无法有效嵌入接触面，同样无法发挥防松作用。不同于依靠摩擦力防松的弹垫结构，齿形锁紧垫圈的防松原理是机械锁止与摩擦力防松结合，当螺纹副出现松动回转趋势时，嵌入接触面的齿会产生反向的锁止阻力，同时垫圈本身的弹性形变也会持续给螺纹副提供轴向张紧力，双重作用下能够在长时间振动工况下保持稳定的锁止效果。

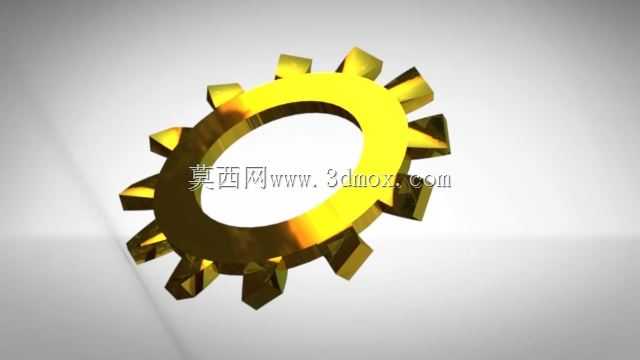

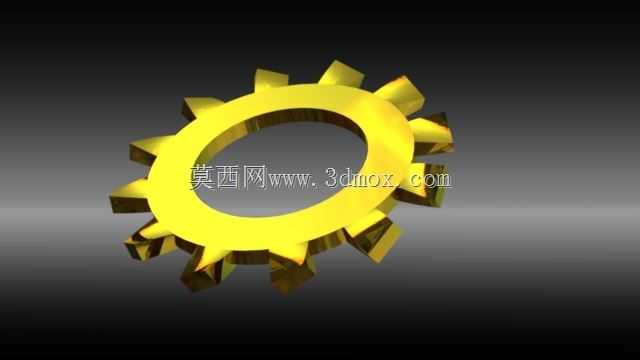

　　从建模细节来看，这款垫圈的三维结构完整还原了冲压成型后的实际形态，每个齿的冲压拔模角度、齿根的圆角过渡都做了准确还原，没有出现建模过程中常见的齿形尖锐无过渡、厚度不均等问题，能够直接用于装配干涉检查、装配工艺模拟等环节。在做整机结构的装配仿真时，这类标准件的模型精度会直接影响整体装配仿真的准确性，比如齿形突出垫圈本体的高度，直接决定了装配完成后垫圈与被连接件之间的接触状态，若模型中齿高尺寸偏差过大，会导致仿真计算出的接触压力与实际情况不符，误导设计人员对防松效果的判断。

　　在不同的应用场景下，齿形锁紧垫圈的选型也有明确的区分：针对被连接件为铝材、塑料等软质材料的场景，通常会选用齿形更平缓、齿密度更高的款式，避免齿尖压入过深破坏被连接件结构；针对被连接件为钢材、铸铁等硬质金属的场景，则可以选用齿形更尖锐、齿高更高的款式，获得更强的锁止力。这款外齿结构的锁紧垫圈相比内齿款式，齿形的接触半径更大，在相同拧紧扭矩下能够获得更大的锁止力矩，更适合用在螺栓规格较大、振动冲击更强的重载连接位置，而内齿款式则更适合用在安装空间受限、螺栓头尺寸较小的轻载连接场景。

　　实际设备维护环节中，齿形锁紧垫圈属于一次性使用的紧固件，经过一次拧紧拆卸后，齿尖会因为压入变形出现钝化，弹性也会出现一定程度的衰减，重复使用会导致防松效果大幅下降，因此在设备大修、拆解重装的过程中，需要同步更换全新的齿形锁紧垫圈，避免因为重复使用旧垫圈导致连接松动，引发设备故障。同时在安装时需要注意垫圈的方向，带有齿形的一侧需要朝向被连接件的支承面，光滑的一侧朝向螺栓头或者螺母的支承面，若装反方向，齿形无法嵌入被连接件表面，会完全失去防松作用，这也是现场装配过程中最容易出现的操作失误，在做装配工艺指导文件时需要重点标注方向要求。
