直径80mm可转位面铣刀盘结构设计

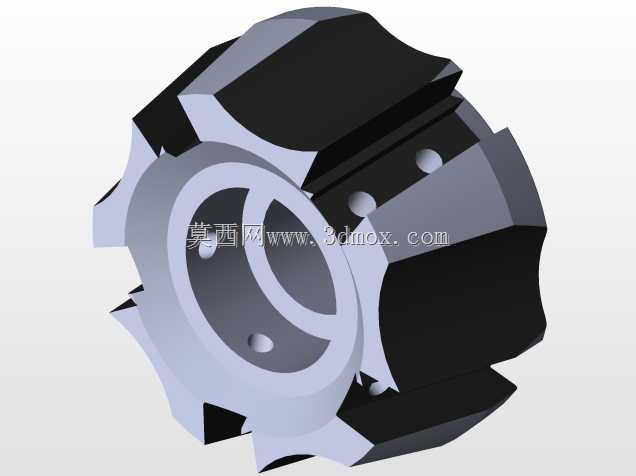

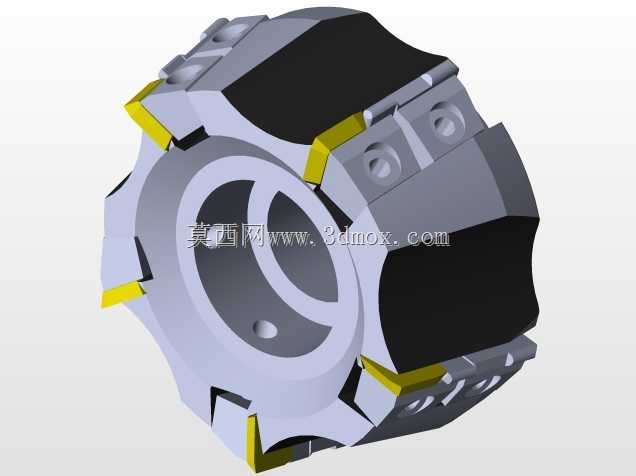

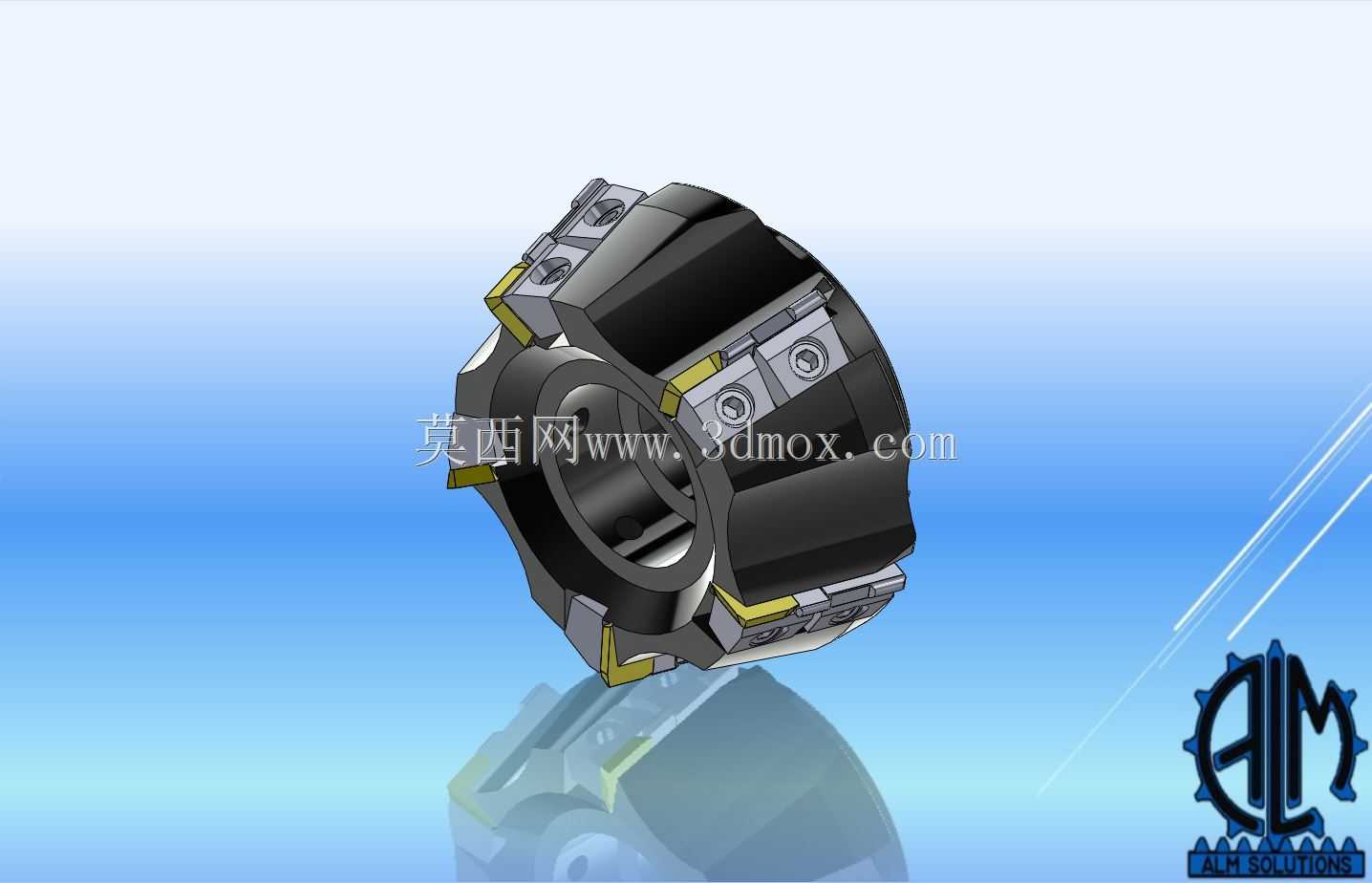

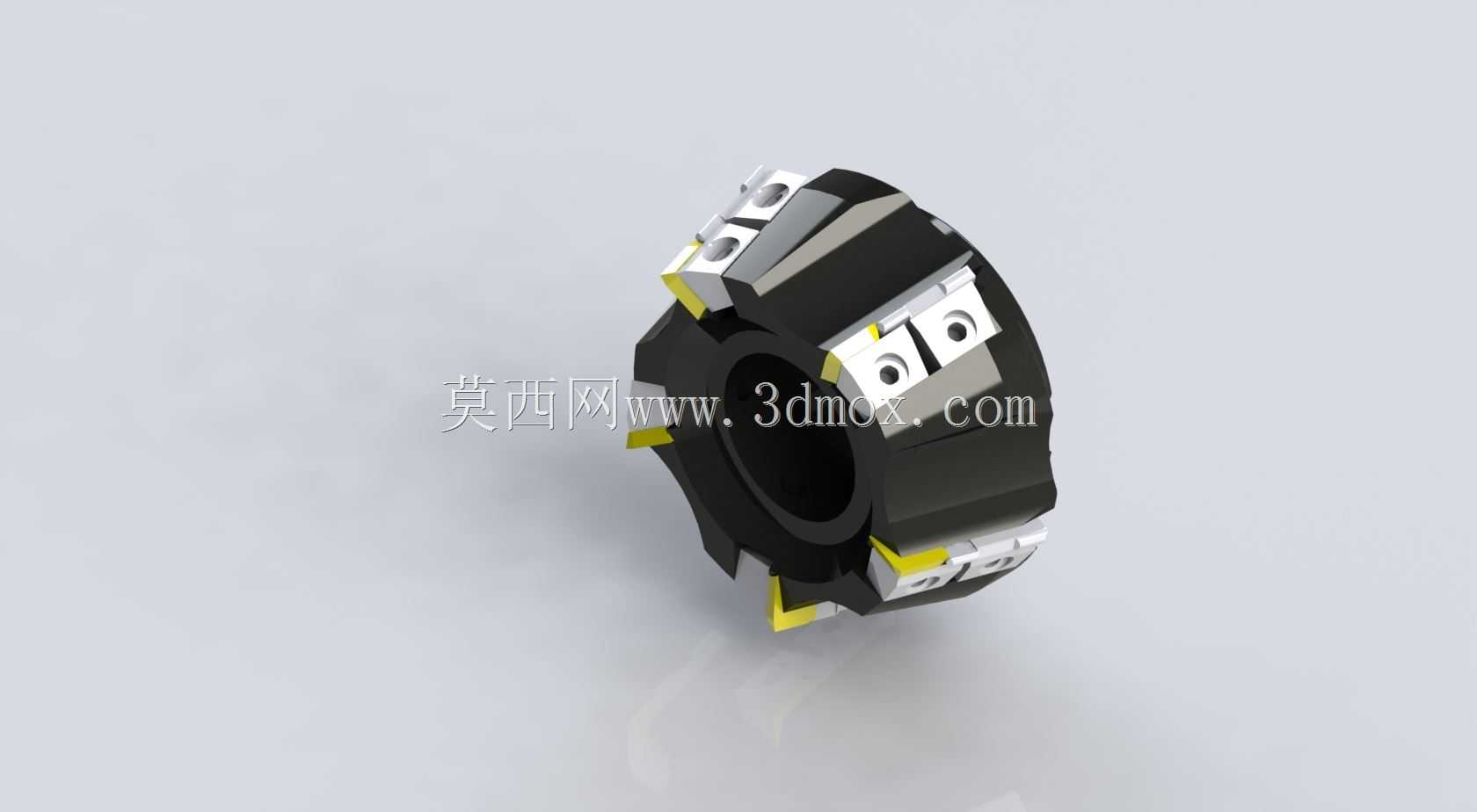

　　这款直径80mm的可转位面铣刀盘，是数控铣削加工环节中应用极为广泛的切削工装，主要适配立式加工中心、数控铣床等设备的平面铣削工序，在普通铣床的刚性主轴上也可完成装夹使用，覆盖普通钢件、铸铁、有色金属等多种材质的大平面开粗、半精加工作业场景。从实际加工的工况需求出发，刀盘整体采用多齿错齿排布结构，刀体本身选用高强度合金钢经调质处理加工而成，可承受大切深铣削时的交变冲击载荷，避免高速切削过程中刀体变形引发的振刀问题。刀体上的刀片安装座经过精密磨削加工，每个刀座的定位面公差控制在微米级，保证可转位刀片装夹后，各切削刃的径向、轴向跳动量满足精加工的精度要求，无需每次换刀后反复对刀，大幅缩短加工辅助时间。

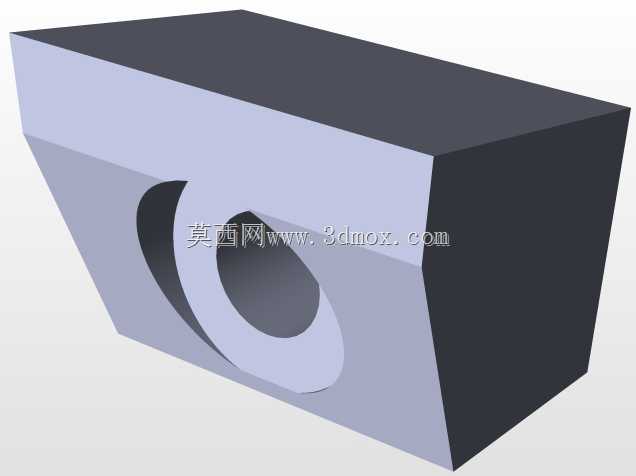

　　刀片采用楔块压紧与螺钉锁紧双重固定结构，在大进给切削的冲击力下不会出现刀片移位的问题，当单个切削刃磨损后，只需松开锁紧件将刀片转位即可使用新的切削刃，无需拆卸整个刀盘，也不需要重新刃磨刀具，能有效降低生产现场的刀具维护成本。刀盘的中心安装孔采用标准端面与内孔配合的定位方式，可适配常规的铣刀盘刀柄连接结构，安装时端面键嵌入刀盘对应的键槽内，传递切削扭矩的同时保证刀盘与主轴的同轴度，80mm的外径尺寸属于中小规格面铣刀的常用区间，既可以完成中小型零件的全幅面平面加工，也能在大型工件的局部平面铣削中灵活走刀，不会因为刀盘尺寸过大出现干涉问题。刀盘的排屑槽经过流线型优化设计，切削过程中产生的切屑可沿着槽体顺畅排出，

　　不会在刀体容屑空间内堆积刮伤已加工表面，同时也能减少切屑对刀片切削刃的二次摩擦，延长刀片的使用寿命。每个刀齿的安装角度经过反复校核，主偏角、前角、后角的参数匹配常规铣削的切削力特性，既能保证切削刃足够锋利降低切削阻力，又能保证刃口强度应对断续切削的冲击，在加工带硬皮的铸锻件毛坯时也不容易出现崩刃问题。刀盘的重量经过动平衡校核，在常用的切削转速区间内运转平稳，不会因为动不平衡量过大引发主轴振动，既可以保证加工表面的粗糙度要求，也能减少主轴轴承的额外负载，延长设备主轴的使用寿命。在实际选型使用时，该规格刀盘的切削宽度覆盖范围可从20mm到80mm灵活调整，根据加工余量的大小可选择不同材质牌号的配套刀片，加工钢件时选用涂层硬质合金刀片，

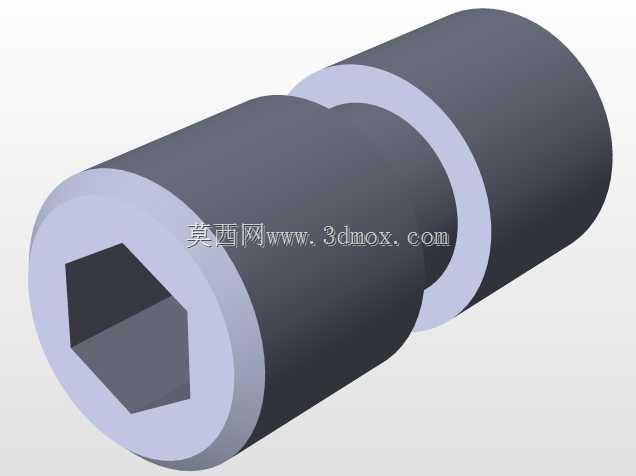

　　加工铸铁时选用专用的铸铁加工刀片，加工铝合金等软金属时可更换抛光刃口的无涂层刀片，适配不同生产场景的加工需求。刀体上的所有锁紧螺钉均采用高强度内六角结构，重复装夹的耐用度高，不会因为多次拧动出现滑丝问题，日常维护时只需定期清理刀座定位面的切屑残渣，保证刀片与定位面完全贴合即可，不需要复杂的保养流程。
