摩托车发动机传动箱壳体结构设计

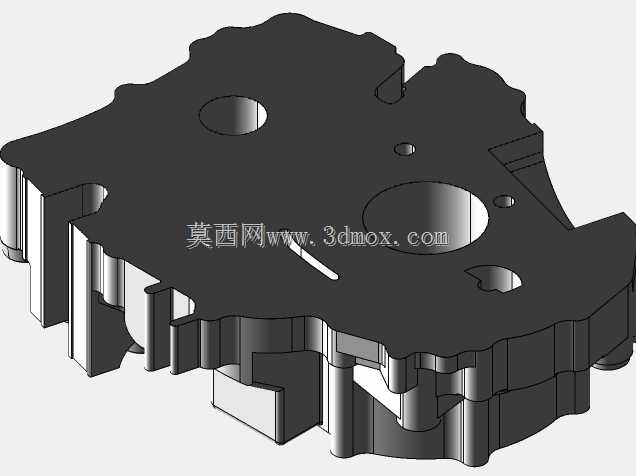

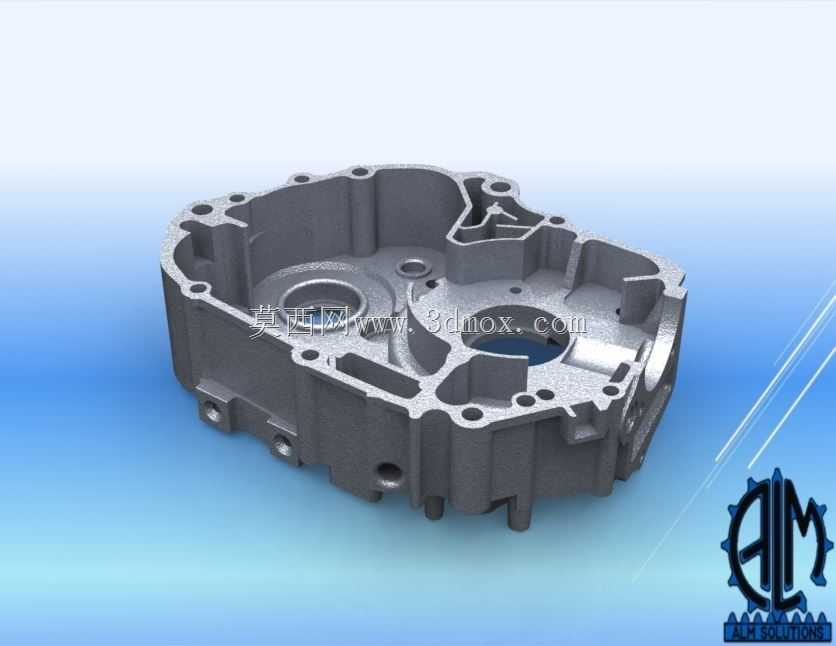

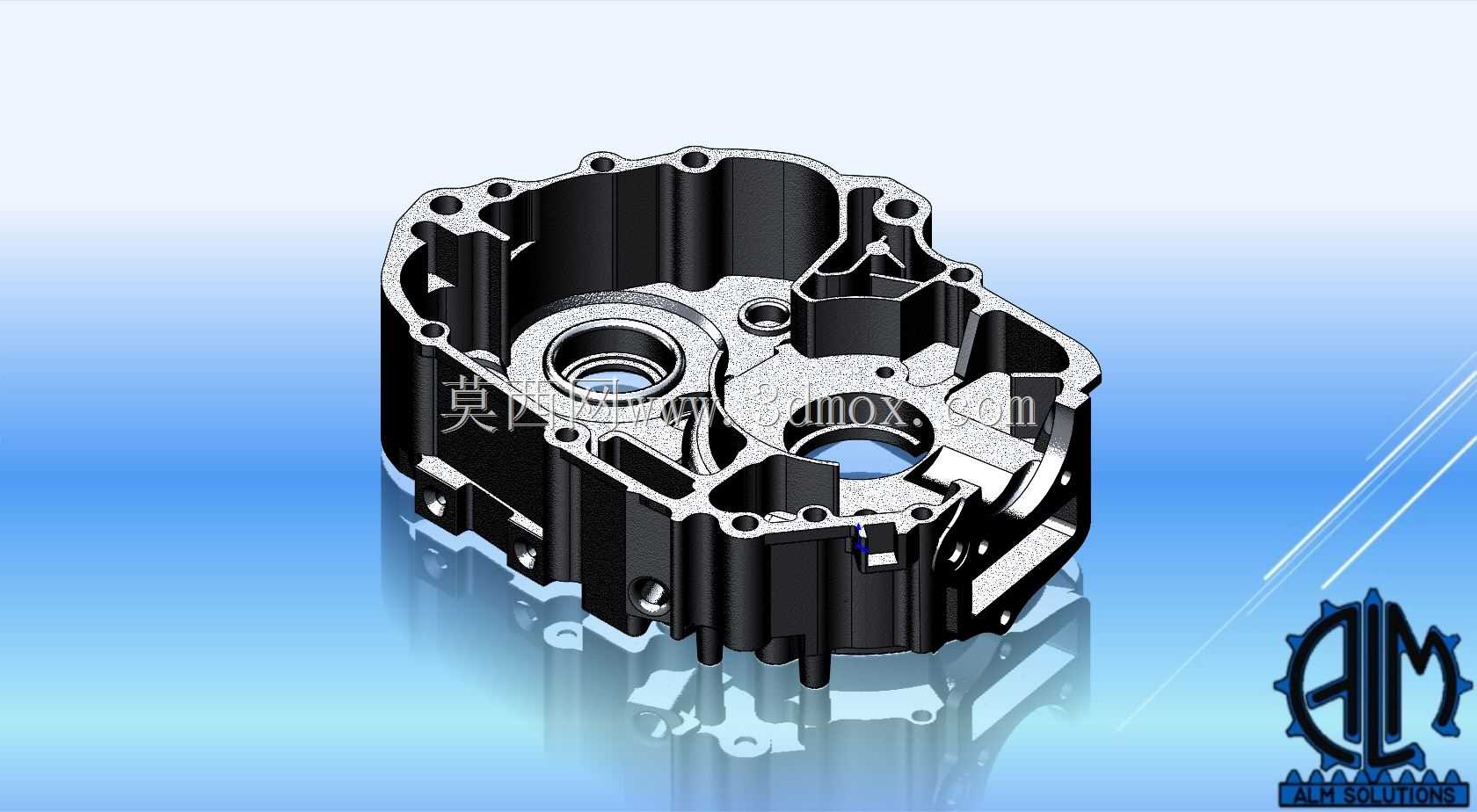

　　这款传动箱壳体作为摩托车动力总成的核心承载构件，日常服役场景覆盖跨骑式摩托日常通勤、非铺装路面轻度越野等全工况使用需求，直接承担传动齿轮组、换挡机构、离合器组件的定位安装功能，同时隔绝外界泥水、粉尘侵入传动腔体，维持内部润滑油的密封存储环境，避免传动部件出现异常磨损失效。从结构设计逻辑来看，壳体采用一体化压铸成型思路，整体腔体轮廓完全匹配内部齿轮副的运动包络，在齿轮啮合区域预留了足够的润滑油储留空间，同时在轴承安装位设计了加厚的凸台结构，提升轴承座的刚性，避免长期承受交变载荷出现座孔变形，导致齿轮啮合精度下降、传动异响等问题。壳体外侧分布的多组安装凸耳，分别对应发动机缸体连接位、车架固定位、侧盖密封位，

　　每个凸耳上的螺栓孔位置度公差严格控制在0.1mm以内，保证装配后各结合面的密封压力均匀，不会出现润滑油渗漏的问题。在安装边界设计上，壳体的输入轴孔、输出轴孔的同轴度按照IT7级精度管控，轴孔周边设计了油封安装槽，槽体的粗糙度要求达到Ra1.6，保证油封装配后唇口贴合紧密，既防止内部润滑油甩出，也阻挡外部杂质进入腔体。壳体外壁设计了多道交错的加强筋，既提升了整体结构的抗冲击性能，在车辆发生侧翻或者路面飞石撞击时，能够分散冲击力避免壳体开裂，同时加强筋形成的散热槽结构，能够在车辆行驶过程中增加空气流通面积，带走传动系统工作产生的热量，维持腔体内润滑油的工作温度在合理区间，避免润滑油高温变质失去润滑性能。在细节结构处理上，

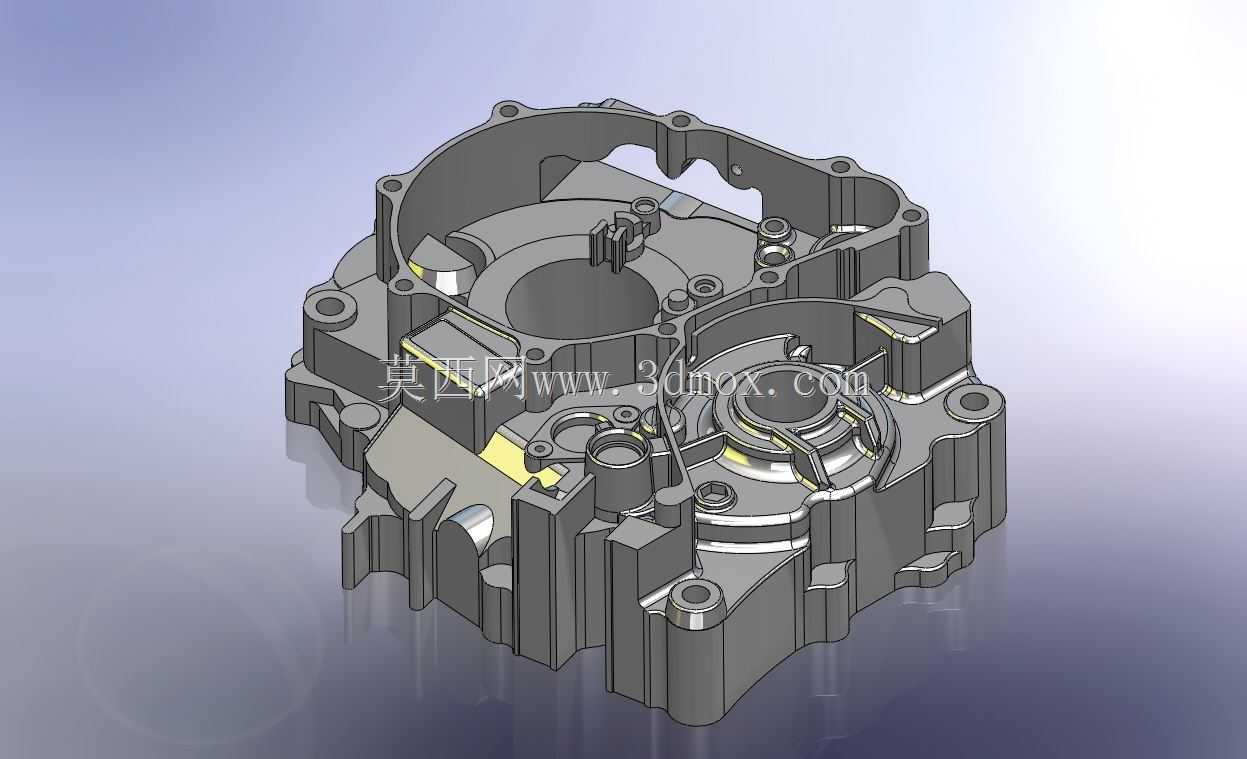

　　壳体内部设计了多道挡油板结构，能够在齿轮高速旋转带起润滑油的过程中，引导润滑油流向轴承、齿轮啮合等需要重点润滑的位置，避免出现局部润滑不足的干磨问题；同时腔体底部设计了集油槽和放油螺塞安装位，方便日常维护时彻底排空旧润滑油，减少油底壳残留的金属碎屑对新润滑油的污染。壳体的结合面采用平面精铣加工，平面度控制在0.05mm以内，装配时配合密封垫片能够实现可靠的静密封，不需要额外打胶即可满足密封要求，降低后期维护的装配难度。针对换挡机构的伸出轴位，设计了专门的防尘密封结构安装位，能够适配标准的防尘密封圈，避免换挡轴长期暴露在外界环境中出现锈蚀卡滞，保证换挡操作的顺畅性。整个壳体的壁厚设计采用渐变过渡思路，在受力较大的轴承座、

　　安装凸耳位置壁厚增加至5mm，在非受力的腔体侧壁位置壁厚控制在3mm，在保证整体结构强度满足10万公里以上服役寿命要求的前提下，尽可能降低零件自重，减少动力总成的整体重量，适配摩托车轻量化的设计需求。在工艺适配性上，所有的转角位置都设计了R2以上的铸造圆角，避免压铸过程中出现应力集中导致的铸件开裂问题，同时所有的机加工面都预留了1.5mm的加工余量，方便后续机加工工序的装夹定位，减少加工过程中的振刀问题，保证加工面的精度和粗糙度符合设计要求。
