卧式数控加工中心整机外观结构三维建模

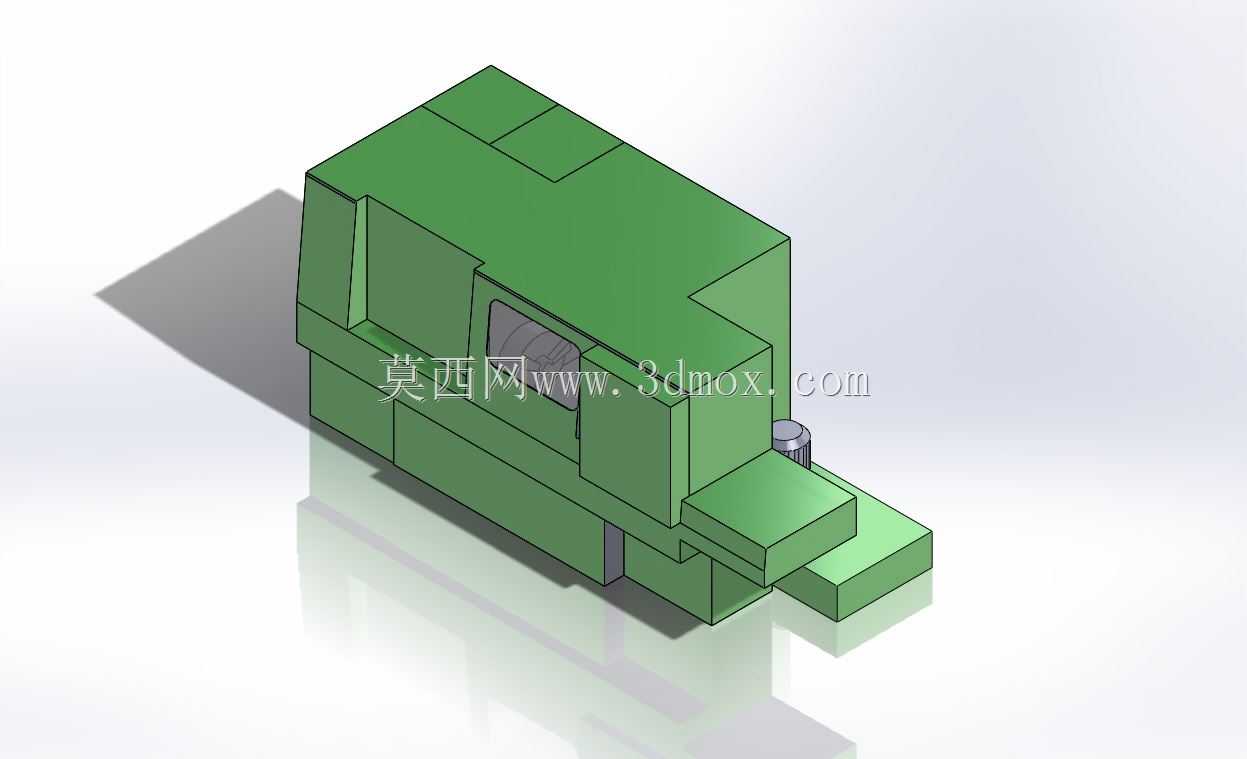

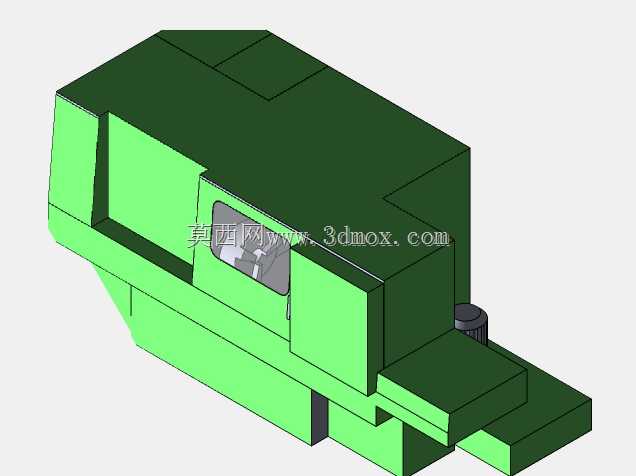

　　本次呈现的三维结构对应卧式数控加工类机床的整机外观与主体布局，这类设备广泛应用于通用机械零部件、汽车结构件、模具钢料的铣削、钻削、镗削多工序集中加工场景，在批量零件加工车间、模具制造工段、精密零部件加工单元中属于核心加工装备，可一次装夹完成平面、沟槽、复杂曲面的连续加工，大幅减少工件多次装夹带来的定位误差，提升工序流转效率。从结构布局来看，该模型还原了机床典型的左置电气与主轴集成仓、中部操作观察窗、右置工件进给托台的经典排布，整体外壳采用拼接式钣金结构设计，外轮廓做了直角过渡的工艺化处理，既兼顾钣金折弯加工的工艺可行性，也能在设备运行时形成封闭的防护空间，阻挡切削液飞溅、切屑崩出，同时隔离主轴高速运转产生的噪音，

　　符合车间安全防护的相关要求。在设计思路上，建模过程优先还原了设备的安装边界尺寸：整机底部的安装基面预留了地脚螺栓的固定位置，整体长宽尺寸适配常规车间1.5米以上的设备通道预留要求，顶部的钣金罩壳做了分块设计，可单独拆卸用于后期主轴、传动部件的维护检修，无需拆解整机外壳就能完成核心部件的更换调试。观察窗的位置设置在操作位对应的正前方，高度匹配站立操作人员的视线范围，可直接观察到主轴加工区域的工况，窗体内嵌的钢化玻璃预留了密封胶条的安装槽，能避免切削液从窗体缝隙渗漏到设备外部。右侧伸出的进给托台对应机床的X轴进给运动行程范围，托台表面预留了工装夹具的安装T型槽位置，下方的护罩结构做了阶梯式伸缩设计，可随托台的前后移动同步伸缩，

　　全程覆盖导轨与丝杠传动部件，阻挡切屑、粉尘落入传动副造成部件磨损。机身左侧的集成仓内部预留了电气柜安装空间、主轴冷却系统的排布空间，仓门做了内嵌式把手设计，避免突出结构在车间工件转运过程中发生剐蹭。从实际应用的适配性来看，该结构模型可用于新车间布局的设备排布仿真，提前验证设备间距、操作空间、物流通道的预留是否合理，也可用于机床外观改型设计的方案验证，通过调整钣金分块、配色、观察窗位置快速迭代外观方案，无需直接开模制作实物外壳，大幅降低外观改型的前期投入成本。建模过程中对所有钣金件的折弯半径、拼接缝隙都做了符合实际加工工艺的还原，没有出现无法加工的直角死边、干涉拼接结构，所有可拆卸的罩壳都预留了紧固件的安装位置，

　　装配逻辑完全匹配实际机床的装配流程，可直接导出工程图用于钣金件的下料加工参考。设备底部的支撑结构做了等高处理，保证安装后整机的水平度调节余量，适配车间地面不平整的安装场景，进给托台的伸出长度经过行程校核，不会在全行程运动时与机身主体、周边防护结构发生碰撞，所有外表面的棱角都做了小倒角处理，避免安装调试过程中划伤操作人员。
