立式精密加工中心设备结构设计

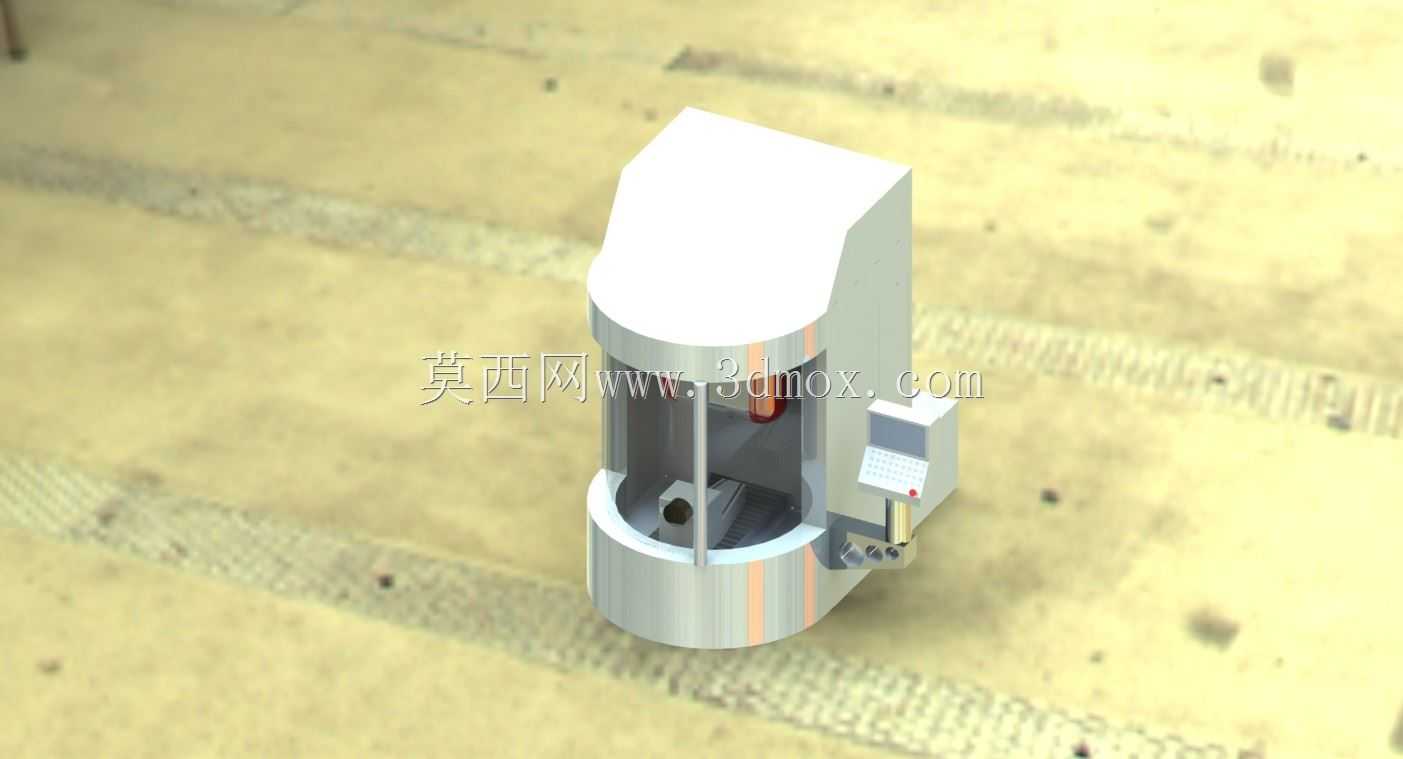

　　这款立式加工设备的结构设计，核心围绕中小型精密零部件的多工序加工需求搭建，在模具加工、小型五金零件批量生产、精密夹具零件制造场景中适配性极强，可覆盖铣削、钻孔、镗孔、攻丝等多类常规机加工工序，无需多次拆装工件即可完成多数面的加工动作，能有效减少工序周转带来的装夹误差，提升单件加工的精度一致性。从整体布局来看，设备采用C型单立柱结构，床身底座采用大圆弧过渡的一体式铸造设计，底部预留的安装地脚孔位可适配常规工业厂房的混凝土地面安装，安装时需保证底座水平度偏差不超过0.02mm每米，避免长期运行导致的导轨磨损不均问题。设备的加工舱采用半包围透明防护结构，正面设置可上下滑动的防护门，既可以观察内部加工状态，也能阻挡切削液飞溅与切屑飞出，

　　侧面集成的操作面板采用可旋转悬臂设计，操作人员可根据站位调整面板角度，减少操作时的动作幅度，提升换件、对刀时的操作便利性。主轴单元采用立式布置，安装在可沿立柱上下移动的滑枕结构上，Z轴行程的设计充分考虑了中小型零件的加工高度需求，搭配X、Y轴的十字滑台结构，可实现三个直线轴的联动进给，进给导轨采用重载线性导轨设计，既保证了高速进给时的运动平稳性，也能承受重切削时的切削载荷，导轨副的安装面在设计时预留了刮研余量，装配时可通过配刮保证导轨的直线度与平行度要求。刀库结构集成在设备侧部，采用圆盘式刀库设计，换刀动作通过机械凸轮结构实现，换刀行程短、动作可靠，可容纳常规规格的数控刀柄，满足多数加工场景的刀具使用需求。

　　切削液系统集成在底座内部的腔体中，设计时将腔体做了倾斜导流结构，可让带着切屑的切削液自然回流到过滤区域，经过滤网过滤后再通过泵体输送到加工区域，减少切削液中的切屑残留，提升刀具冷却效果与加工表面质量。电气柜布置在设备的后部，与加工舱做了密封隔离设计，避免切削液雾气进入电气柜导致元器件短路，电气柜内部预留了足够的走线空间与元器件安装位置，可适配不同品牌的数控系统安装需求，接线端子排的布置充分考虑了后期维护的便利性，强电与弱电线路分开走线，减少信号干扰。设备的顶部预留了吊装孔位，方便设备进场安装时的吊装转运，吊装时需使用指定的吊点位置，避免吊装过程中设备结构变形。整体外形设计在保证结构刚性的前提下，尽可能压缩了设备的占地面积，

　　适合中小型机加工车间的设备布局，相邻设备之间预留800mm以上的维护通道即可满足日常操作、维护、换件的空间需求。在设计细节上，加工舱内部的切屑导流面都做了大角度倾斜设计，避免切屑堆积在舱内，减少人工清理切屑的工作量；防护门的导轨设置在加工舱外侧，避免切屑卡入导轨导致防护门滑动不畅；操作面板上的按键布局按照操作频率做了分区，常用的启动、停止、急停按钮布置在最容易触碰的位置，降低操作失误概率。这类立式加工设备在实际生产中，既可以用于单件小批量的零件打样加工，也可以搭配自动上下料机构实现小型零件的批量自动化生产，结构设计的通用性较强，可根据不同用户的加工需求选配不同转速的主轴、不同容量的刀库、不同规格的数控系统，适配从有色金属精加工到黑色金属重切削的不同加工场景。
