台式手动管钳夹持工装结构设计

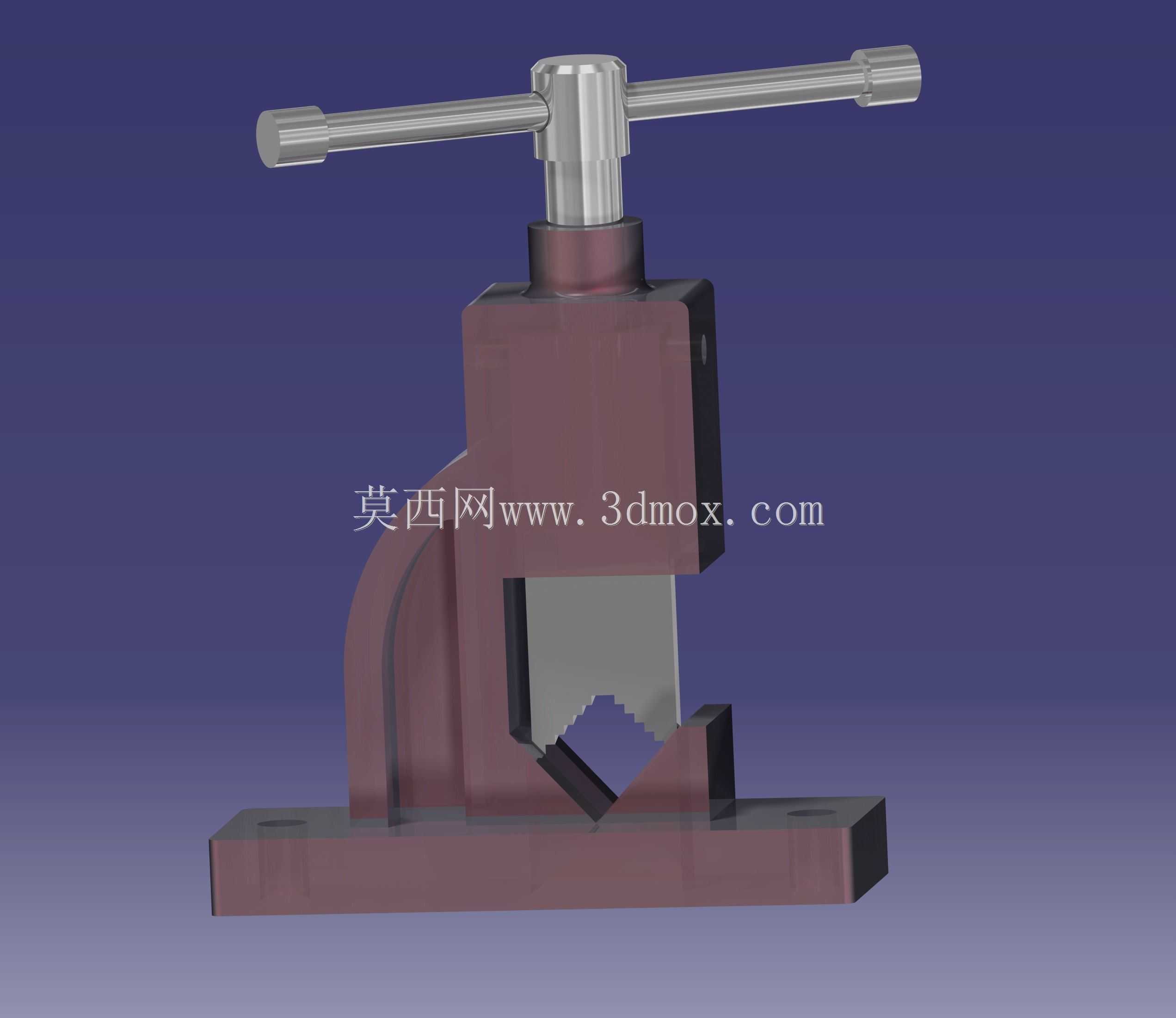

　　在管道预制、现场维修、小型五金加工场景里，这类台式手动管钳是工位上出镜率极高的夹持类工装，和普通手持式管钳不同，它通过底座固定在工作台面，能提供更稳定的夹持力，解放操作人员的双手，适配锯切、套丝、坡口打磨、管件焊接对位等多道工序的装夹需求。从结构设计逻辑来看，整个装置采用立式螺旋进给的夹紧方案，顶部的T型手柄直接和进给螺杆固连，操作人员转动手柄时，螺杆带动下方的活动压块垂直下行，和底座上的V型固定钳口配合，实现对圆形管件的对中夹紧，这种V型钳口的设计天然适配不同外径的圆管，不需要额外调整钳口对位，只要管件落在V型槽内，下行压合时就能自动找正中心，避免管件装夹偏斜导致的加工误差。钳口的咬合面做了锯齿形防滑处理，锯齿的倾角经过适配，

　　夹紧时锯齿会嵌入管件表层的氧化皮或防腐层，即使承受较大的周向扭力——比如套丝作业时的转动载荷，也不会出现管件打滑转动的情况，同时锯齿的深度控制在合理范围，不会过度咬入管件壁造成管壁损伤，影响后续管路的密封性能。底座部分采用带安装孔的平板式结构，两个安装孔分布在底座两端，安装时可以通过T型螺栓或者膨胀螺栓直接固定在钢制工作台、水泥工位台上，安装边界清晰，不需要额外制作转接安装板，整体底座的厚度经过加强，在最大夹持力下不会出现底座翘曲变形，保证夹紧状态的稳定性。装置的主体支撑部分采用L型的一体式立臂结构，立臂和底座之间做了圆弧过渡加强筋，抵消螺旋进给时立臂承受的反向弯矩，避免长期使用后立臂出现外张变形，导致钳口平行度超差。

　　进给螺杆和活动压块之间采用活动连接结构，压块可以在小范围内自适应偏转，当管件存在轻微的圆度误差时，压块能自动贴合管件外壁，保证整个咬合面均匀受力，不会出现局部应力集中压伤薄壁管件的情况。从实际使用的工况适配来看，这类管钳可以覆盖从小口径的仪表导压管到中等口径的给排水管、低压流体输送管的装夹需求，相比台虎钳，它的V型钳口更适配圆形截面工件，不会像平口钳那样装夹圆管时出现线接触、夹持力不足的问题；相比手持式管钳，它的固定台式结构能提供数倍的夹持扭矩，操作人员不需要持续施加握力，长时间作业的疲劳度大幅降低。在三维建模过程中，需要重点关注螺旋副的配合间隙，螺杆和立臂上的螺母段之间要预留合理的转动间隙，避免加工误差导致螺杆卡滞，

　　同时要校核压块下行的极限行程，保证最小夹持管径和最大夹持管径都在设计覆盖范围内，钳口的锯齿参数要和常见的管材硬度匹配，针对薄壁铜管、不锈钢管这类易损伤的管件，还可以在锯齿面加装铜质软钳口垫片，避免夹伤工件表面。整个装置的外形轮廓紧凑，不会占用过多的工作台面空间，T型手柄的长度经过力臂优化，普通操作人员施加正常的手动力就能产生足够的夹紧力，不需要借助加力杆，避免过载导致螺杆变形或者管件被夹扁。在维护层面，整个结构没有复杂的液压、气动元件，只需要定期给进给螺杆涂抹润滑脂，清理钳口锯齿缝隙里的铁屑、氧化皮杂物，就能长期保持稳定的工作状态，故障率极低，适合加工车间、维修站点、管道安装班组等多种场景配置使用。
