快装式环形管夹连接锁紧构件

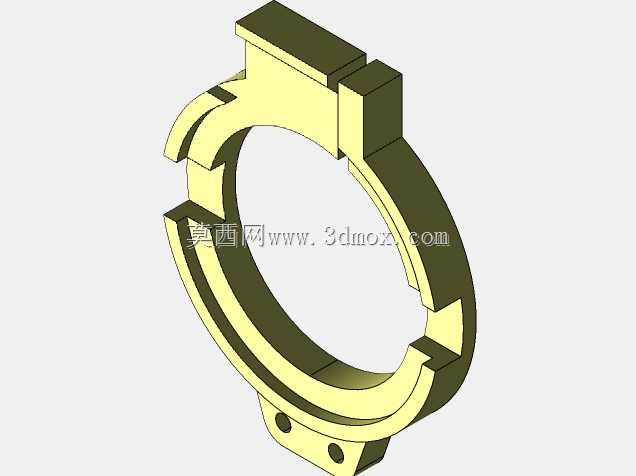

　　这类带单侧凸耳的环形锁紧构件，多应用在低压流体输送管路的快速装拆场景，常见于食品加工生产线的物料输送管路、小型化工试验装置的临时管路连接、通风除尘系统的薄壁风管对接工位，区别于传统螺栓紧固的法兰结构，该构件无需配套多组紧固件，单次操作即可完成管路的锁紧与松脱，能大幅缩短管路检修、工位切换的操作时长。从结构功能来看，构件主体为开口式环形基体，环体内侧预留了适配管路密封圈的安装槽位，当两侧凸耳通过紧固件锁紧时，环体均匀收缩挤压内侧密封圈，实现对接管路的径向密封，避免输送介质出现渗漏；单侧延伸的定位凸台结构，可在安装时与管路预设的定位卡槽配合，防止锁紧过程中构件沿管路周向转动，保证密封面受力均匀，不会出现偏磨导致的密封失效问题。

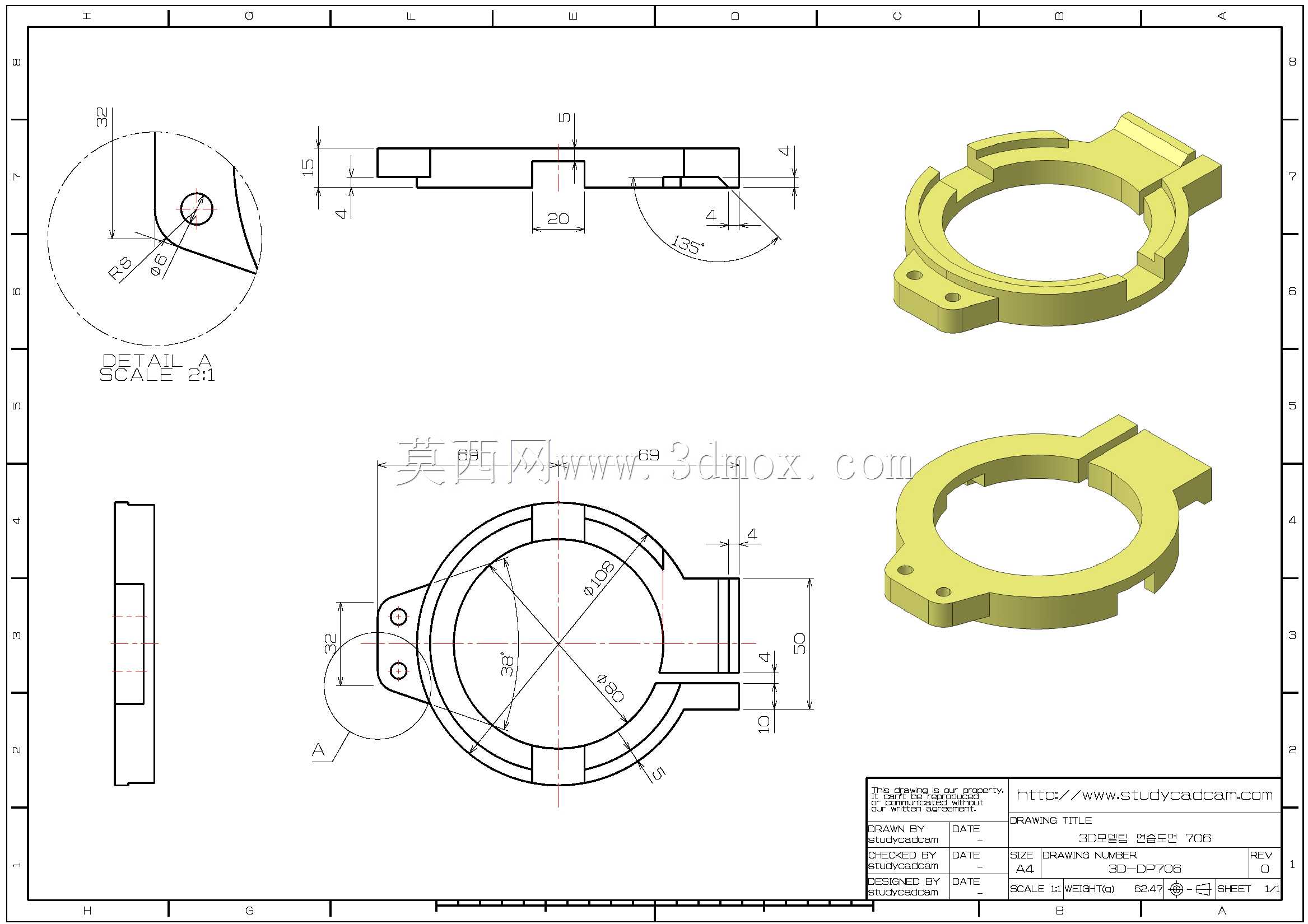

　　设计阶段首先需要匹配目标管路的外径公差，环体的内孔尺寸需根据管路的外径公差带做适配调整，通常预留0.2-0.5mm的密封圈压缩余量，过大会导致锁紧力不足密封失效，过小则会造成装配困难甚至挤坏密封圈；环体的壁厚设计需要兼顾锁紧强度与轻量化需求，针对不同输送介质的压力等级，壁厚可做对应调整，低压通风场景下壁厚可适当减薄，流体输送场景则需要根据压力计算值加厚环体，避免锁紧时环体出现塑性变形。开口处的缺口角度经过反复校核，135度的开口角度既可以保证构件能够直接从管路侧方卡入安装，无需从管路端部穿套，适配已铺设完成的管路改造场景，又能保证锁紧时环体的变形量处于材料弹性区间内，不会因为开口过大导致环体刚性不足，锁紧后出现回弹松脱。

　　两侧的安装凸耳上预留了光孔与定位槽，光孔用于穿装锁紧螺栓或快装销钉，凸耳的接触面做了铣平处理，保证锁紧时紧固件的受力面与环体中心平行，避免锁紧时出现侧向分力导致环体偏斜；凸耳与环体的过渡位置做了圆角处理，减少应力集中，避免反复拆装过程中过渡位置出现疲劳断裂。从安装边界来看，构件的轴向宽度较窄，仅为管路直径的五分之一左右，适合安装在管路排布密集、操作空间狭小的工位，安装时仅需要在构件单侧预留出紧固件的操作空间即可，无需像法兰连接那样在周向预留多个螺栓的操作位置，能有效压缩管路排布的占用空间；环体外侧的加强筋结构沿环体周向均匀分布，在不增加整体壁厚的前提下提升了环体的抗变形能力，即使在频繁拆装的工况下，环体也能保持原有圆度，

　　保证密封性能的稳定性。细节设计上，环体的所有棱边都做了倒钝处理，避免安装操作时划伤操作人员，也防止安装过程中刮破管路外侧的防护层；定位凸台的尺寸与管路卡槽的配合间隙控制在0.1mm以内，既保证安装时能够顺利卡入定位，又不会因为间隙过大导致锁紧后构件出现窜动。这类构件在实际应用中，通常会配套同规格的密封圈与快装销钉使用，相比传统的法兰连接结构，零件数量减少60%以上，单人即可完成安装操作，在需要频繁拆装清洗的食品、医药生产管路中，能够有效降低设备维护的人工成本，同时因为没有突出的螺栓结构，管路外侧更容易清洁，不会出现卫生死角，符合食品医药行业的卫生设计要求。针对不同的使用环境，构件可选用不同的材质制作，常规工况下使用工程塑料注塑成型即可满足强度要求，有耐腐蚀需求的场景可选用不锈钢或铸铝材质，通过压铸或机加工成型，不同材质的构件结构尺寸保持一致，具备良好的互换性，无需针对材质调整安装尺寸，方便用户根据工况灵活选型。
