影视IP衍生蝙蝠侠标识立体造型设计

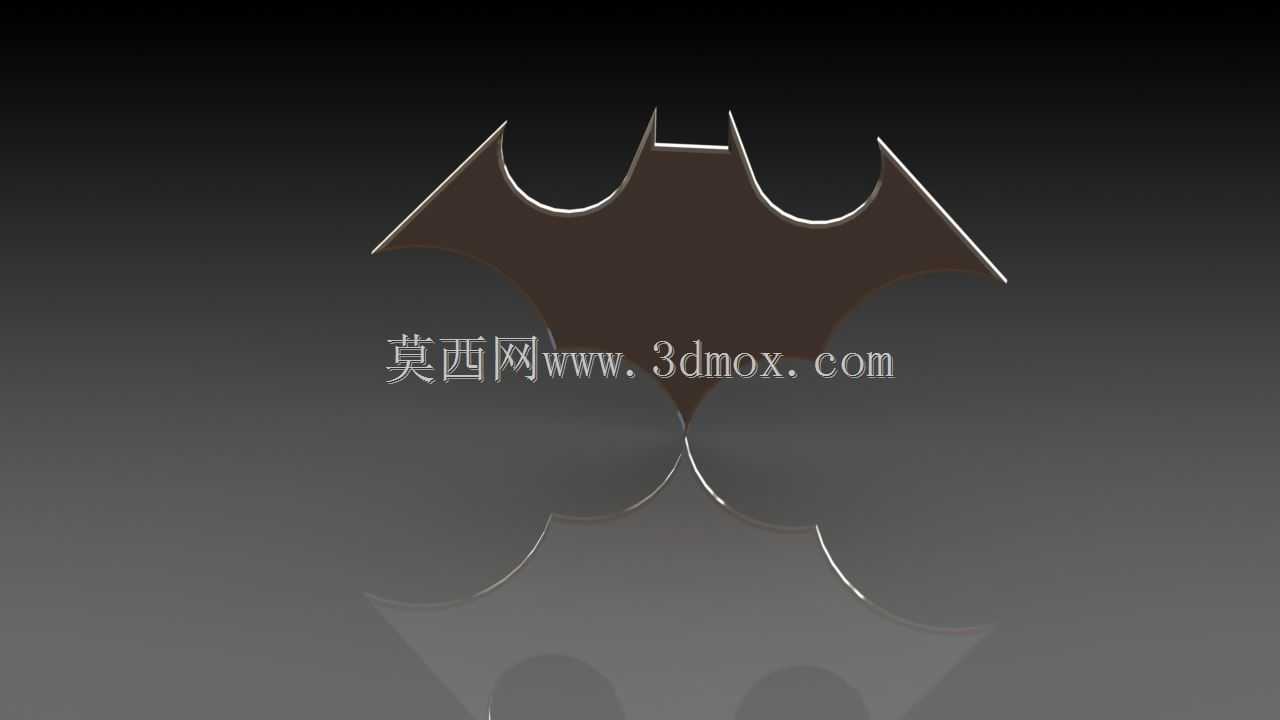

　　这款蝙蝠侠标识立体造型，在结构设计上首先考虑了不同场景的安装适配需求，整体外轮廓采用经典的蝙蝠翼展对称结构，翼尖向外延伸形成锐利的视觉张力，顶部双凹弧对应蝙蝠耳的经典识别特征，底部双圆弧收边还原标识的经典比例，整体轮廓的曲率经过反复调整，既保留IP本身的辨识度，又满足立体加工的工艺可行性。从实际应用场景来看，这类立体标识可适配多种使用场景，小尺寸版本可作为文创产品的装饰徽章，通过背部粘接结构固定在箱包、数码产品外壳表面，中等尺寸版本可作为主题空间的墙面装饰件，通过背部预埋的挂装孔实现墙面快速安装，大尺寸版本可作为主题展陈的立体标识，搭配底部支撑结构实现落地摆放。设计过程中首先对平面标识进行轮廓提取，将二维矢量线条导入三维建模环境后，

　　先做轮廓的等距偏移处理，预留出立体拉伸的壁厚余量，整体采用等厚拉伸加边缘倒角的结构，边缘处做R0.5-R2不等的圆角过渡，根据整体尺寸比例调整圆角大小，避免锐边带来的加工风险与使用划伤问题。标识表面采用微弧面抬升设计，中心区域比边缘区域高出1.5-3mm，形成自然的光影过渡效果，无需额外纹理即可呈现立体层次感，背部根据不同安装场景预留对应安装结构，粘接安装版本背部做平整磨砂面处理，提升背胶的附着强度，挂装版本背部在翼展两侧对称位置预留沉头挂孔，沉孔深度匹配常用自攻螺丝的头部尺寸，保证安装后标识与安装面贴合平整，无凸起晃动问题。在结构强度校核上，针对不同材质的使用场景做了对应壁厚调整，采用塑料注塑工艺生产的小尺寸版本壁厚控制在1.

　　8-2.2mm，避免注塑过程中出现缩痕、缺胶问题，采用金属冲压或机加工生产的版本壁厚控制在1-3mm，兼顾结构强度与材料成本，大尺寸展陈版本则在背部增加十字加强筋结构，筋条高度5-8mm，厚度2mm，在不增加整体壁厚的前提下提升整体抗变形能力，避免大尺寸平面出现翘曲问题。轮廓的对称度是这款造型设计的核心控制要点，建模过程中采用对称约束建模方式，以中心竖直线为对称轴，所有翼部轮廓、底部圆弧都做对称约束，保证两侧轮廓的尺寸偏差控制在0.1mm以内，避免出现视觉上的不对称问题。边缘的倒角处理除了安全考量外，也兼顾了光影表现，不同角度的光线照射下，倒角面会形成连续的高光带，强化标识的轮廓识别性，中心区域的微弧面则让标识在顶光、

　　侧光等不同光照环境下都能呈现均匀的明暗过渡，不会出现大面积暗部影响视觉效果。针对不同的表面处理工艺，模型也预留了对应的工艺余量，做喷涂处理的版本表面预留0.1mm的涂层厚度余量，保证喷涂后整体尺寸不超差，做电镀处理的版本则在锐边位置加大圆角半径，避免电镀过程中出现电流集中导致的镀层堆积问题。安装边界的设计上，挂装孔的中心距根据标识整体翼展尺寸做对应匹配，翼展100mm以内的版本挂孔中心距控制在60mm，适配常规墙面挂装的孔位间距，翼展200-500mm的版本挂孔中心距控制在150-300mm，保证挂装后整体受力均匀，不会出现倾斜脱落问题，粘接版本的背部平整面覆盖率达到90%以上，保证背胶的粘接面积足够，承重能力满足日常使用需求。这类立体标识的设计不同于常规机械零部件，需要在还原IP识别特征的前提下，兼顾加工工艺、安装使用、安全性能等多方面的工程需求，不能单纯追求视觉效果而忽略结构合理性，比如翼尖位置如果做过于锐利的尖角，不仅加工过程中容易出现崩边问题，日常使用中也容易造成划伤，因此在翼尖位置做了微小的圆角处理，在不影响视觉效果的前提下提升使用安全性。底部的双圆弧结构在建模时做了相切约束，保证圆弧与侧边翼线的过渡顺滑，没有折角断点，避免加工时出现接刀痕影响表面质量。整体模型的曲面质量达到G2连续，所有曲面之间的过渡顺滑无突兀折痕，可直接适配数控加工、3D打印、注塑开模等多种加工方式，无需额外做曲面修补处理。
