经典蝙蝠侠标识立体造型结构设计

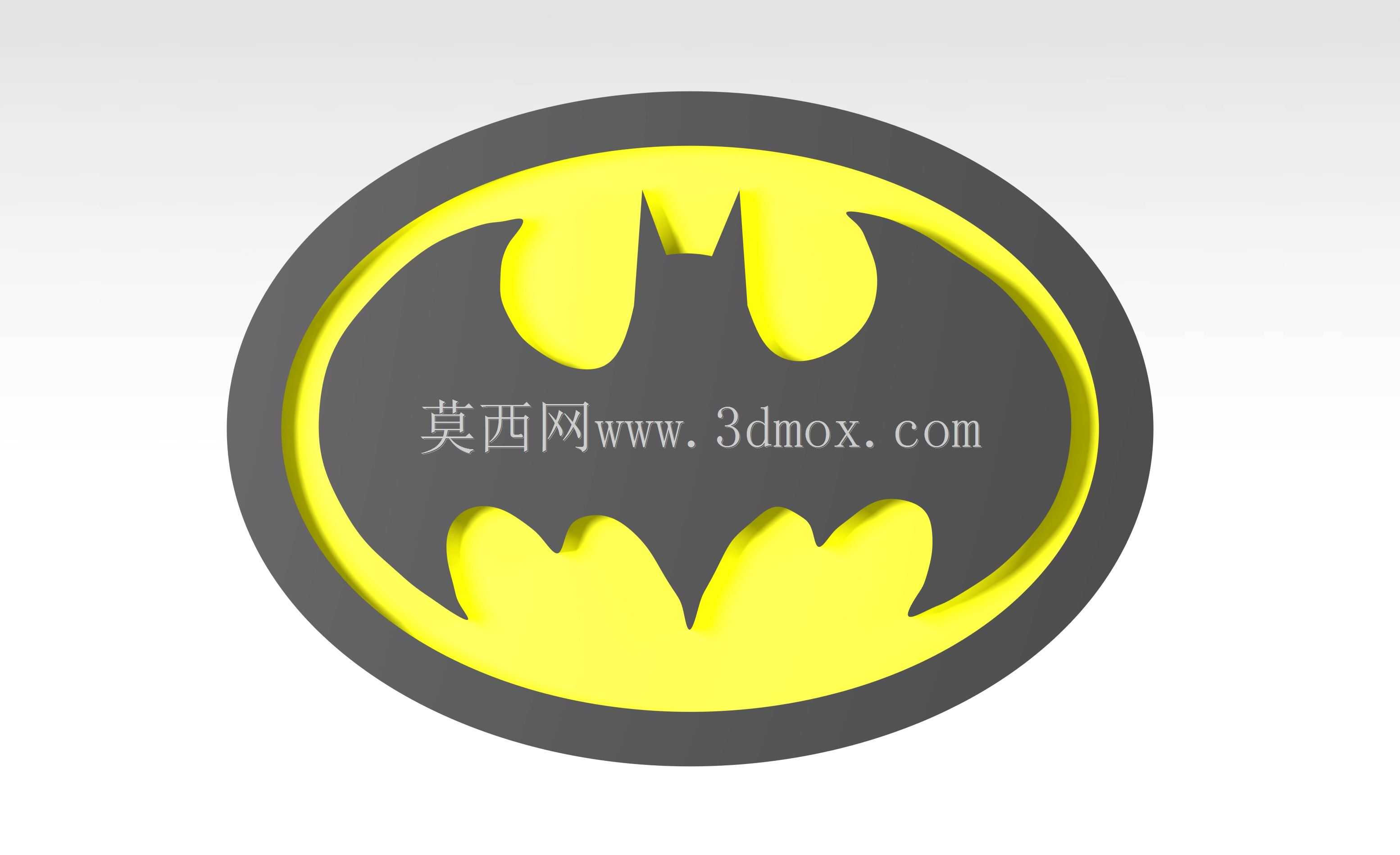

　　在影视IP衍生周边、主题场景装饰、个性化定制配件的加工领域，这类经典超级英雄标识的立体结构设计，是很多小批量定制加工、文创产品开发环节经常遇到的需求，很多刚接触结构建模的工程师容易把这类标识做成简单的平面拉伸，忽略实际生产装配中的细节问题。这个蝙蝠侠标识的立体造型，采用椭圆外框嵌套内部蝙蝠剪影的经典构图，外轮廓做了等宽的环形凸起边框，边框内侧做了均匀的内凹倒角，避免直角边在注塑或者激光切割加工时出现应力集中的问题，同时也能让标识在不同光照下形成自然的明暗层次，不会因为平面化显得呆板。内部的蝙蝠剪影没有采用完全贴合外框的填充设计，而是在蝙蝠轮廓和外框之间预留了均匀的环形黄色区域，这个区域的深度比外框低1.2mm，

　　比蝙蝠主体的凸起面低0.8mm，形成三层错落的立体结构，不管是做亚克力发光字、金属蚀刻徽章还是软胶PVC配饰，都能通过不同层的高度差实现分色或者填漆的工艺要求，不需要额外做遮挡治具，能大幅降低后续表面处理的工时成本。从安装适配的角度来说，这个标识的背部预留了0.5mm深度的平整安装基面，没有做多余的加强筋凸起，不管是采用背胶粘贴、螺丝紧固还是超声波焊接固定，都能保证安装面和被附着表面完全贴合，不会出现翘边、缝隙不均的问题；外轮廓的椭圆长轴和短轴比例严格遵循经典标识的1.47:1比例，不会出现拉伸变形的违和感，边缘所有转角都做了R0.3mm的圆角处理，既避免了尖锐边角在使用过程中划伤人员，也符合各类文创产品、装饰配件的安全规范要求。

　　在建模思路上，没有采用直接导入位图描边拉伸的粗放方式，而是先绘制基准椭圆确定外框边界，再通过样条曲线逐段拟合蝙蝠轮廓的曲线曲率，保证蝙蝠翅膀的上下弧度、耳部的尖角角度、尾部的分叉比例完全还原经典视觉特征，所有曲面都做了G1连续校验，不会出现曲面褶皱、棱线错位的问题，导出的实体模型可以直接用于数控雕刻、3D打印、注塑开模等不同加工场景，不需要二次修复破面。这类标识结构除了用作文创周边生产，还可以适配主题场馆的墙面装饰、个性化改装的车标贴、数码产品的装饰贴片等场景，不同使用场景下只需要调整整体缩放比例，不需要修改内部的层差结构和轮廓比例，比如做墙面装饰时可以将整体尺寸放大到800mm长轴，

　　层差按比例放大到3-5mm就能实现足够的立体视觉效果，做小型徽章时缩小到30mm长轴，0.3mm的圆角也能保证蚀刻或者冲压时的细节完整，不会出现边角糊掉的问题。很多工程师在做这类装饰类结构件时，容易过度追求外观细节而忽略加工可行性，比如把尖角做的过于锐利，导致冲压时模具崩刃，或者层差设计过小导致填漆时颜色串边，这个结构在设计时就提前考虑了不同工艺的公差冗余，所有凸起结构的拔模角度统一设置为1.5度，不管是注塑开模还是金属压铸都能顺利脱模，不需要额外做后期的打磨修正，背部的安装基面平整度控制在0.1mm以内，粘贴时不会出现局部空鼓导致的脱落问题。
