针柱阵列式散热翅片热仿真结构

　　在工业换热、电力电子散热、大功率器件温控场景中，针柱阵列式翅片是提升单位体积换热效率的核心结构，这类结构的设计合理性直接决定散热系统的温升控制能力、运行稳定性与服役寿命，本次呈现的热仿真结构，完整还原了针柱阵列翅片与基座结合的全尺寸形态，可直接用于散热方案的前期验证、结构迭代参考。从实际工程应用来看，这类翅片结构常配套在大功率IGBT模块、工业变频器散热段、小型制冷设备冷凝端、高密度服务器散热模组中，区别于传统平直翅片，阵列针柱的结构可以在有限的安装空间内，大幅提升换热介质与固体结构的接触面积，同时打乱流体在流道内的层流状态，让冷热交换更充分，避免局部热点长期堆积带来的器件失效风险。从设计思路层面拆解，

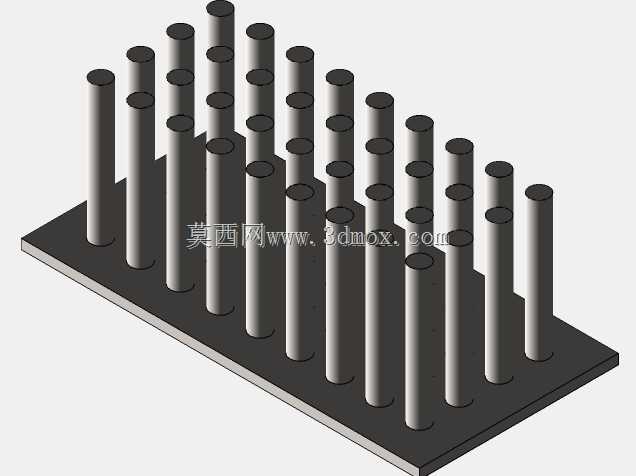

　　该结构采用等径针柱矩形阵列排布，针柱垂直固定在底部平直基座上，基座作为与发热源直接接触的安装面，平面度公差需要控制在合理区间，保证导热界面材料填充后无大面积空隙，降低接触热阻；针柱的排布间距经过热仿真迭代，横向与纵向的间距既保证流体可以顺畅通过针柱间隙，不会因为流道过窄带来过大的风阻或液阻，增加配套风机、泵的功耗，又能让流体在流经每一排针柱时形成微小涡流，持续破坏壁面的热边界层，提升整体换热系数。从安装边界来看，底部基座为规则矩形结构，四个边角预留的安装位可适配标准紧固件锁紧，基座厚度满足常规安装场景下的结构强度要求，不会在长期冷热交变工况下出现翘曲变形；针柱的高度根据常规散热场景的风道高度设计，既不会因为针柱过高导致结构刚性不足，

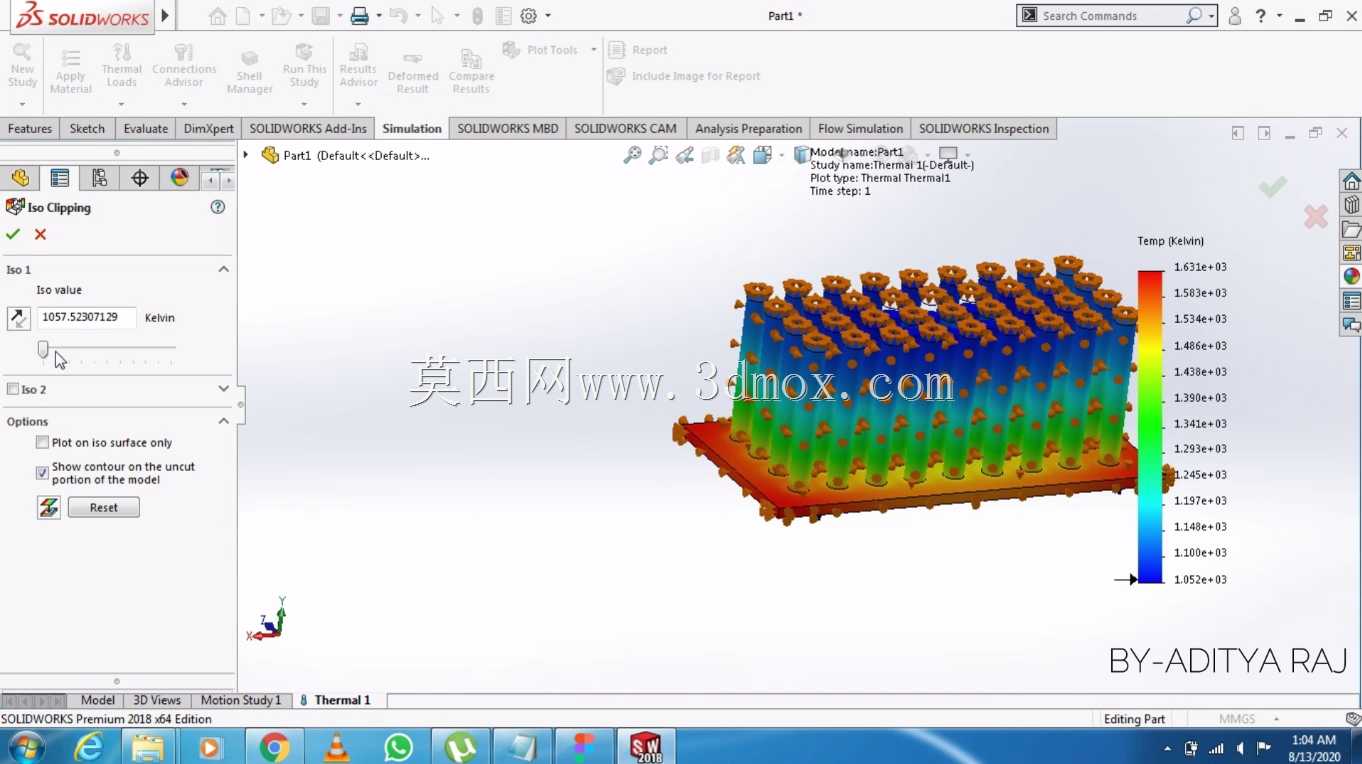

　　在流体冲击下产生共振，也不会因为针柱过短导致换热面积不足，无法满足额定热耗散需求。热仿真的云图结果可以直观反映结构的温度分布规律，基座与发热源接触的区域温度最高，沿着针柱高度方向温度逐步递减，针柱顶端温度最低，温度梯度分布均匀，没有出现局部温度异常偏高的区域，说明阵列排布的均温性表现优异，不会出现局部热应力集中的问题。在实际选型应用中，这类结构可以根据不同的散热功率需求，调整针柱的直径、阵列间距、针柱高度以及基座尺寸，适配风冷、液冷等不同的换热介质场景，比如在自然对流散热场景下，可以适当加大针柱间距，降低自然对流的流动阻力，提升热空气上升的顺畅度；在强制风冷场景下，可以适当缩小针柱间距，提升换热面积占比，

　　匹配风机的风压参数实现最优换热效率。结构的细节处理上，针柱与基座的连接位置采用圆角过渡，既可以降低加工过程中的应力集中问题，减少焊接或一体成型时的缺陷率，也能避免流体在连接根部形成流动死区，减少积灰、积液带来的换热效率衰减问题，长期运行下的性能稳定性更有保障。对于结构设计从业者来说，这类热仿真模型可以直观展示散热结构的温度场分布逻辑，帮助设计人员理解结构参数与换热效率、流阻特性之间的对应关系，在后续的散热结构开发中，快速锁定合理的参数区间，减少反复打样测试的周期与成本，避免因为结构设计不合理导致的散热不达标、系统功耗过高等问题。
