管壳式水空气换热流动仿真结构

　　在化工、暖通、能源动力类生产场景里，两种不同温度流体间的热量传递是极为常见的工艺需求，管壳式换热器因为结构可靠、承压能力强、适配流体范围广，一直是中小换热负荷场景下的主流选型。这次做的水-空气换热结构仿真，核心是还原壳程与管程流体在腔体内的真实流动状态，捕捉不同区域的温度梯度分布，给后续结构优化、流道调整提供可视化的参考依据。

　　从实际用途来看，这类小型换热结构常配套在小型工艺冷却回路、厂房余热回收支路、实验台温控单元里，一侧走需要被冷却或加热的工艺流体，另一侧走换热介质，通过管壁的热传导完成热量交换，不需要额外的混合腔体，流体进出口都采用标准法兰对接结构，能直接和现有工艺管线匹配，现场安装时不需要做额外的接头改制。

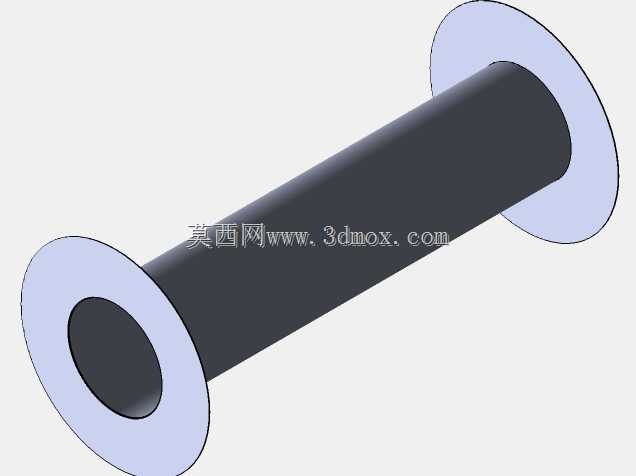

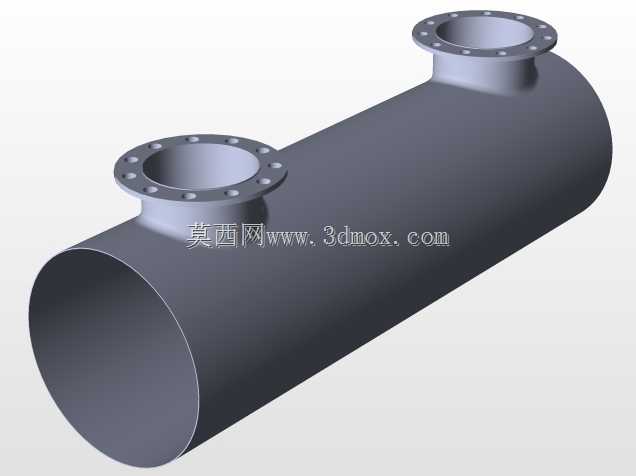

　　设计阶段最先敲定的是壳体的通径与长度边界，要兼顾安装空间限制和换热面积需求，壳体内径按照常规管线对接的通径规格选取，筒体长度根据预设的换热效率反推，保证流体在壳程内有足够的停留时间完成热量交换，两端的管板采用厚板加工，既承担换热管的固定作用，也作为筒体两端的承压密封面，和外部封头配合完成腔体密封。顶部设置的两个管口是壳程流体的进出口，采用上出上进的布置方式，能让壳程流体在腔体内形成更均匀的流场，避免出现流动死区导致局部换热效率不足，底部的管程通道走另一种流体，和壳程流体形成逆流换热的布置，逆流布置的对数平均温差更大，同等换热面积下能获得更高的换热效率。

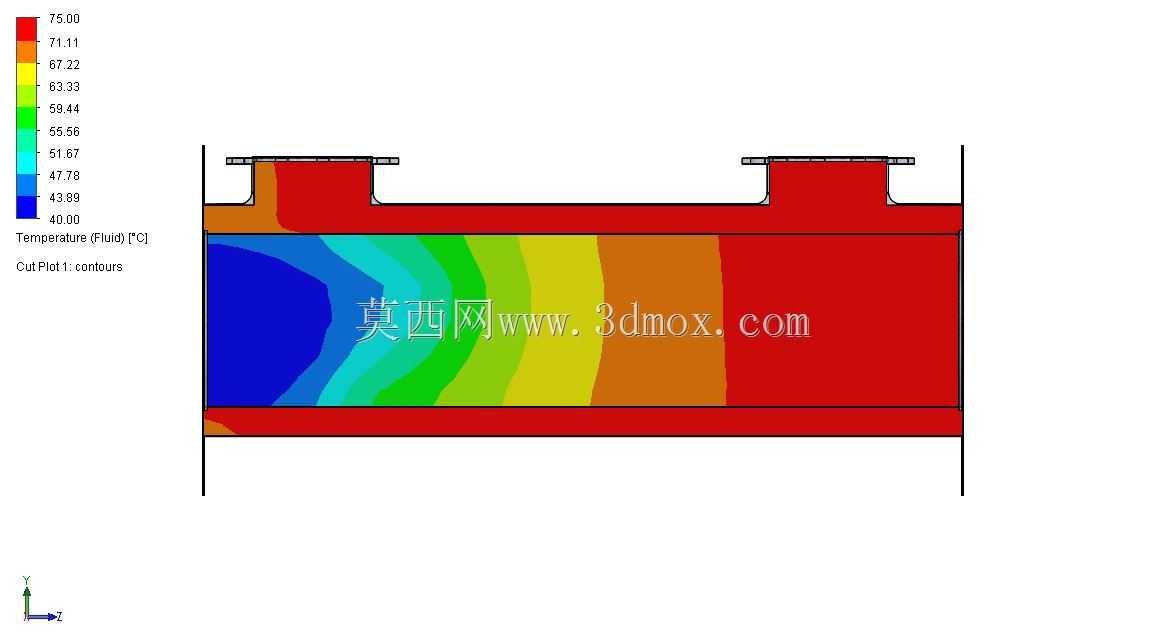

　　做流动仿真的时候，重点关注了几个核心区域的参数分布：首先是管口正对的壳程区域，流体进入腔体后会形成局部冲击区，这个区域的换热系数最高，但也容易出现流速不均的问题，仿真里通过温度云图能清晰看到入口段的温度梯度变化最陡，流体进入腔体后沿着轴向扩散，温度逐步趋近于另一侧流体的温度；其次是换热管之间的流道区域，要保证相邻换热管的间距合理，既不能因为间距太小导致流动阻力过大，增加泵或风机的运行功耗，也不能因为间距太大浪费壳体内部空间，减少有效换热面积；另外还要关注腔体两端的折返区域，避免出现局部涡流，涡流区域的流体更新速度慢，会形成局部的换热低效区，长时间运行还容易堆积流体里的杂质，造成流道堵塞。

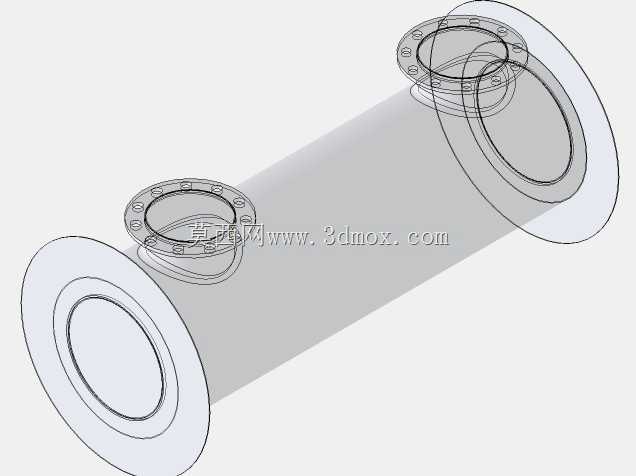

　　从安装边界来看，整个换热单元的外部轮廓规整，没有突出的异形结构，进出口法兰的端面都在同一水平安装基准面上，现场配管时不需要做复杂的管线避让，筒体外部可以根据需求加装保温层，保温层的厚度预留空间已经在外形尺寸设计时考虑进去，不会和周边管线、支架产生干涉。仿真输出的温度场结果能直观看到不同位置的换热效果，靠近壳程入口的区域流体温度和入口温度差值最大，沿着流动方向温度逐步变化，到出口位置时两种流体的温度差已经缩小到设计预期范围内，说明流道布置和换热面积的匹配度符合设计要求。

　　在结构细节上，换热管和管板的连接采用强度胀接的方式，适合这种温度压力都不高的小型换热场景，加工难度低，密封可靠性也能满足使用要求，壳程筒体的壁厚按照常规低压容器的标准选取，既能承受运行时的流体压力，也不会因为壁厚过大增加不必要的材料成本。顶部的两个接管长度按照法兰安装的操作空间预留，螺栓拆装时不会和筒体外壁产生干涉，方便现场的检修和维护。整个结构没有复杂的异形曲面，所有零部件都采用常规机械加工工艺就能完成制造，不需要特殊的定制工装，生产制造成本可控，也方便后续的备件更换。
