改进型爪形离合传动连接结构

　　在各类需要频繁启停、换向或负载切换的机械传动系统中，爪形离合结构一直是紧凑空间内实现刚性扭矩传递的核心选择，不同于摩擦式离合依靠接触面摩擦力传扭的原理，这类嵌合式离合依靠爪齿的刚性啮合传递动力，不存在滑磨损耗，传动效率接近百分之百，非常适合对传动精度有要求、转速差不大的工况场景。日常设备维护中常遇到老式爪离存在的啮合冲击大、脱开卡滞、爪齿磨损快的问题，这次优化的结构正是针对这些现场痛点做的针对性调整。

　　从实际应用场景来看，这类离合结构广泛用在小型机床进给箱、农用机械动力输出轴、包装设备间歇送料机构、轻工机械传动组里，很多需要手动切换动力通断、或者在低速段实现动力接合的工位，都能看到这类结构的身影。相比电磁离合、液压离合这类需要额外动力源驱动的离合部件，纯机械结构的爪形离合不需要布设控制线路或液压管路，结构紧凑度更高，在安装空间受限的小型设备上优势格外明显，哪怕是没有电控系统的纯机械装备，也能通过拨叉机构轻松实现离合操作。

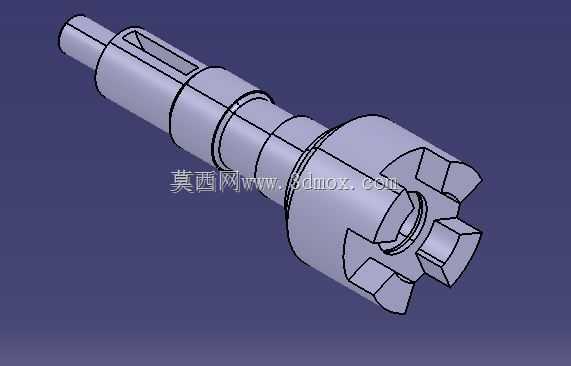

　　功能特性上，优化后的结构首先调整了爪齿的啮合角度，老式直爪结构在接合时容易出现齿顶对顶无法顺利入位的问题，这次把爪齿端部做了小角度导向倒角，同时修正了齿侧的配合间隙，既保证啮合后没有过大回转空程，又能让接合过程更顺滑，不会出现打齿异响。爪齿根部做了圆弧过渡处理，避免应力集中导致的齿根断裂问题，过往现场失效案例里，近六成的爪离损坏都是齿根受交变扭矩冲击出现疲劳裂纹，这个细节调整能大幅提升部件的抗冲击负载能力。结构上保留了对称式爪齿布局，保证传扭时受力均匀，不会出现单侧偏载导致的轴系磨损问题。

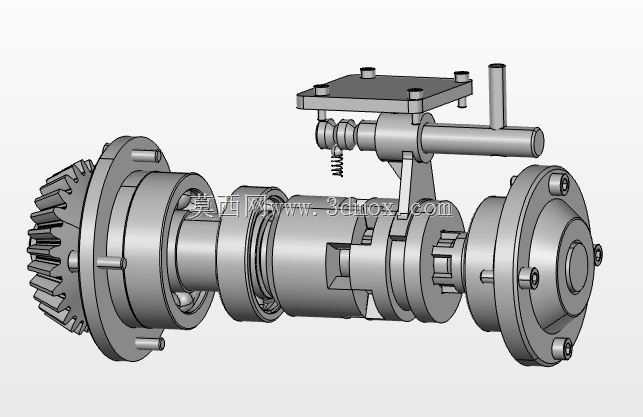

　　设计思路上没有盲目追求复杂结构，而是围绕现场使用的实际痛点做减法：首先控制了离合的轴向滑移行程，避免拨叉操作时行程过大导致的脱开过度或啮合不到位问题，滑移段的配合公差选了适中的间隙配合，既保证轴向滑动顺畅不卡滞，又不会因为间隙过大导致啮合时同轴度超差。和轴配合的内孔做了标准键槽结构，适配常规的平键连接，不需要定制特殊连接件，设备维护更换时能直接和现有轴系适配，降低备件替换成本。考虑到部分工况下需要在运转中低速接合，爪齿的啮合面做了轻微的修形，让接合过程中爪齿能逐步贴合，减少刚性撞击带来的噪音和零件损伤。

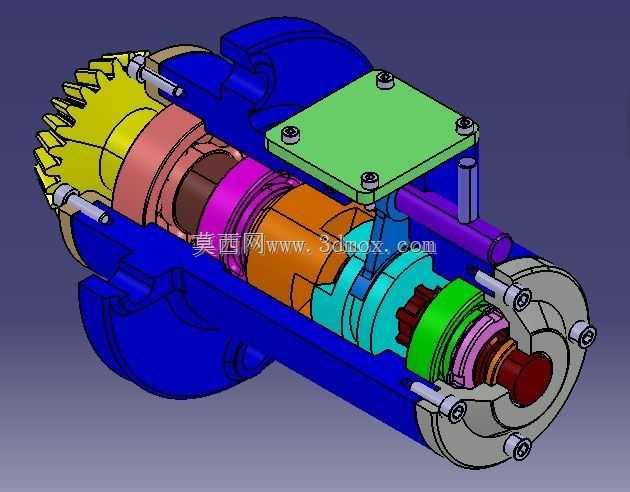

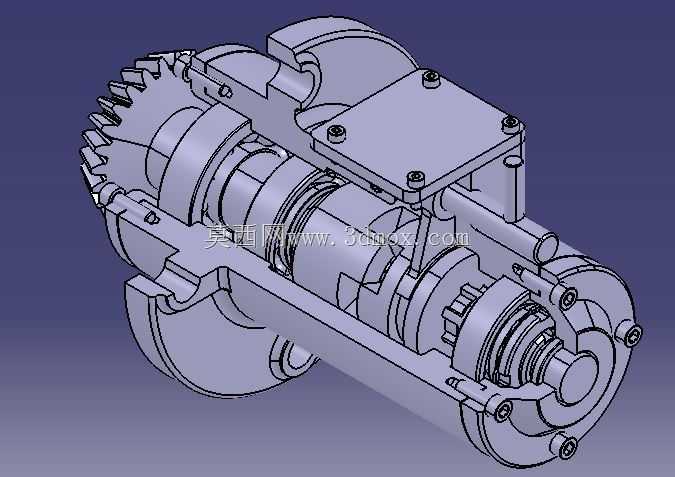

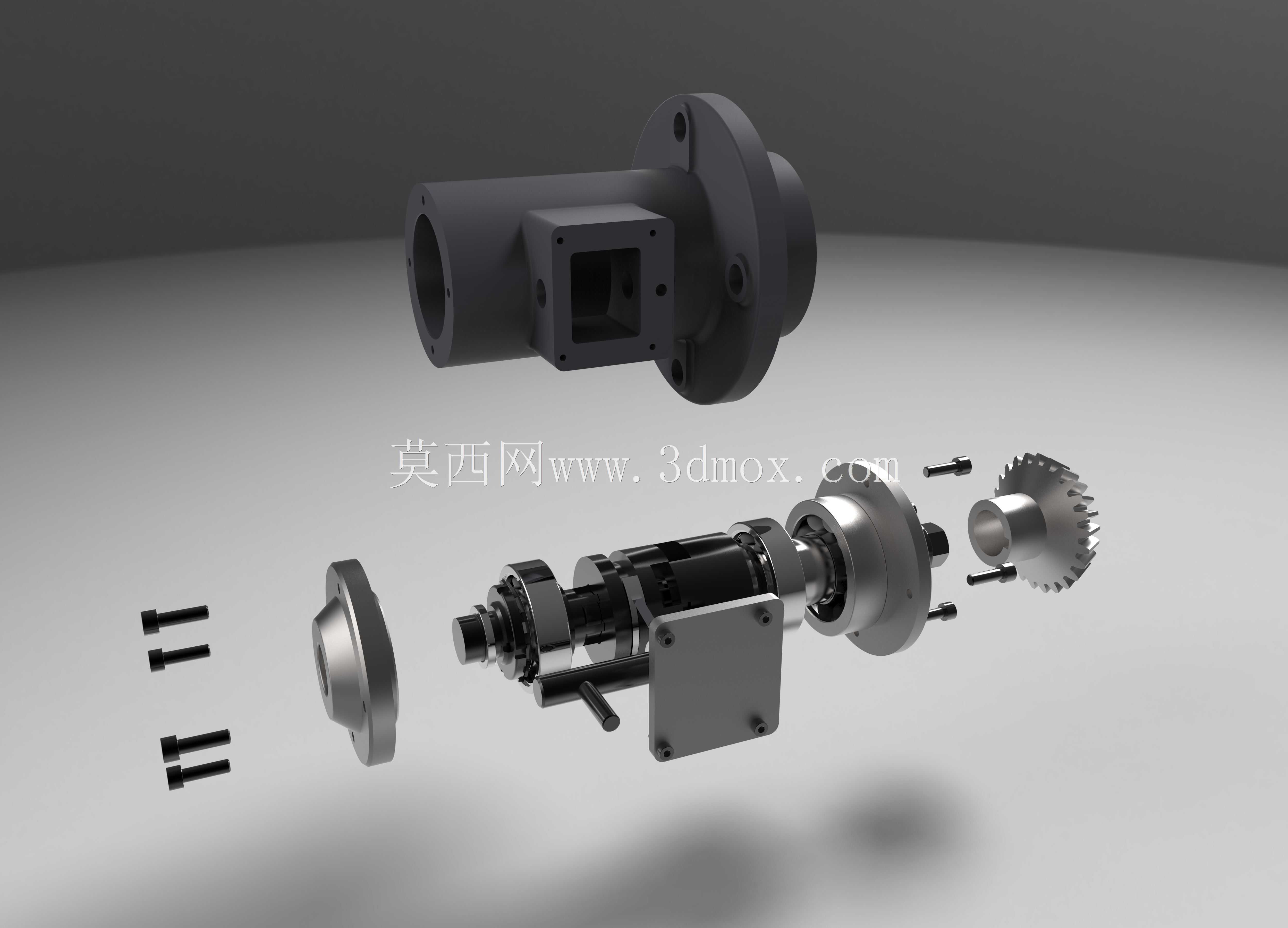

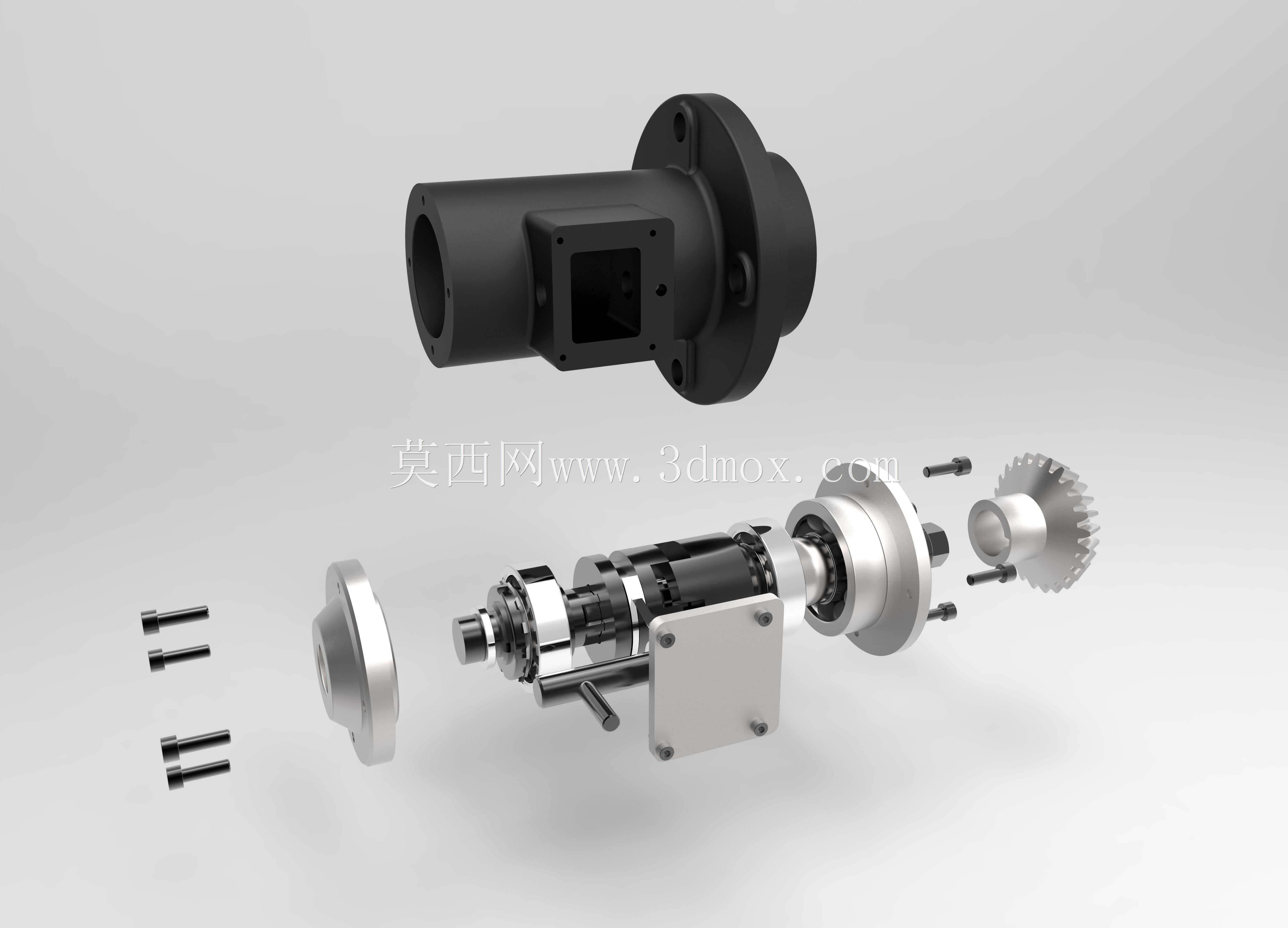

　　外形尺寸与安装边界方面，整体结构的径向尺寸控制得比较紧凑，最大外圆直径适配常规同扭矩等级的传动部件安装空间，不会和周边的轴承座、箱体壁产生干涉；轴向总长度在满足啮合行程、结构强度的前提下做了压缩，能适配轴系上预留的安装空间，不需要额外改动轴系的原有布局。安装时只需要保证两个离合半体的同轴度在常规轴系公差范围内，拨叉的作用位置对准离合滑移半体的拨叉槽，就能稳定运行，不需要做复杂的安装调试。和传统的狗式离合相比，优化后的结构在脱开状态下的齿侧间隙更合理，不会出现带载脱开时的卡滞问题，哪怕是传递额定扭矩的工况下，操作拨叉也能顺利实现动力分离，适合需要频繁切换动力通断的工位使用。

　　实际选型使用时需要注意，这类嵌合式离合不适合在高转速差的状态下接合，否则还是会出现爪齿冲击损坏的问题，最好是在主动侧低速或静止状态下完成接合动作，再逐步提升转速传递负载。结构本身没有易损的摩擦片类零件，日常维护只需要在滑移配合面定期加注润滑脂，就能保证长期稳定运行，相比摩擦式离合的维护成本低很多，非常适合在固定转速、需要刚性传扭的传动场景中使用。
