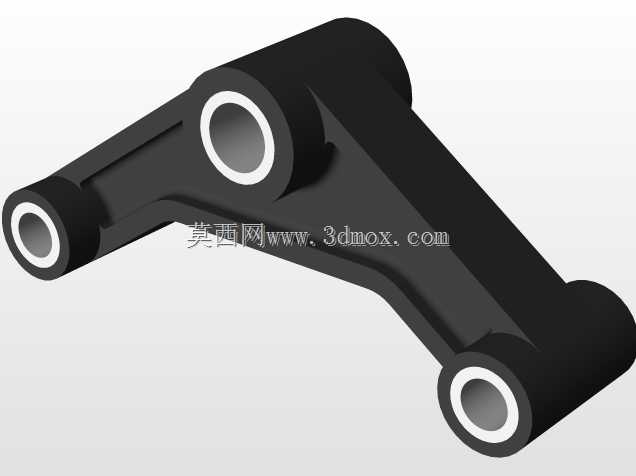

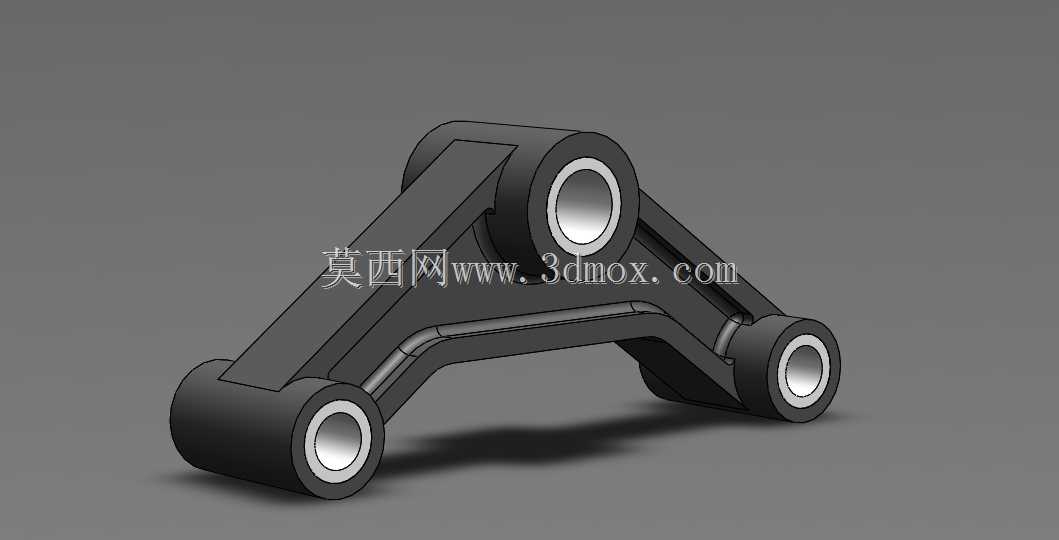

这类三角构型的铸造均衡器,多应用于行走类机械的悬架平衡系统、重载输送设备的张紧联动机构以及工程机械的载荷均衡单元中,核心作用是在多轮组或多支撑点的设备结构里,动态分配不同位置的承载载荷,抵消路面起伏、安装误差或运行过程中产生的偏载力矩,避免单个支撑构件因瞬时过载出现断裂、变形失效。从结构构型来看,该构件采用一体化铸造成型的三角臂布局,三个端点分别设置同轴度要求较高的铰接衬套安装位,每个铰接位都预留了标准销轴的穿装空间,衬套安装孔的端面做了凸起的加强凸台设计,既可以提升铰接位置的局部承压强度,也能在装配时为衬套压装提供定位基准,减少装配过程中的偏斜问题。
设计这类均衡器的时候,首先要核算的是三个铰接点的中心距公差,因为中心距的偏差会直接影响联动过程中的行程匹配,若相邻铰接孔的中心距超差,会导致安装后相邻构件出现运动卡滞,甚至在运行过程中产生额外的交变内应力,大幅缩短构件的疲劳寿命。臂身的截面采用变厚度设计,在三个铰接点之间的传力路径上,截面厚度根据受力弯矩的分布做渐变处理,靠近铰接孔的位置截面厚度更大,向臂身中间位置逐步过渡到均匀壁厚,同时在臂身的弯折处设置了平滑的铸造圆角,避免应力集中导致的铸造缺陷和使用中的开裂问题。
从安装边界来看,三个铰接孔的孔径需要匹配对应规格的铰接销轴,孔的内壁粗糙度要满足衬套压装的要求,通常控制在Ra3.2以下,保证衬套压装后不会出现松脱转动的问题。构件的整体外轮廓尺寸需要适配安装空间的避让要求,三角臂的外侧轮廓不能和周边的车架、传动构件产生运动干涉,在最大摆角工况下,臂身与相邻构件的最小安全间隙要保留5mm以上,防止运行过程中出现碰撞磨损。铰接孔的端面需要和安装支座的贴合面保持平行,平行度公差控制在0.1mm以内,避免销轴安装后出现偏载,导致衬套单侧磨损过快。
实际应用中,这类均衡器的工作环境多伴随冲击载荷,所以铸造完成后需要进行去应力退火处理,消除铸造过程中产生的内应力,防止后续使用过程中出现构件变形。三个铰接位的同轴度需要逐件检测,确保穿装销轴后能够灵活转动,无卡滞现象。臂身的非加工面需要做抛丸处理,提升表面的疲劳强度,加工面则需要做防锈处理,避免存储和使用过程中出现锈蚀影响装配精度。在载荷传递路径上,该构件主要承受交变的拉压和弯曲载荷,所以设计时通过拓扑优化去除了非受力区域的多余材料,在保证整体强度和刚度的前提下,尽可能降低构件的自重,减少运动过程中的惯性冲击,提升整个联动机构的响应速度。
不同于冲压焊接式的均衡构件,铸造一体成型的结构在承受大冲击载荷时具备更好的整体刚性,不会出现焊缝开裂的问题,适合在重载、冲击载荷频繁的工况下使用。三个铰接点的布局角度经过运动学仿真校核,保证在工作行程范围内,均衡器的摆角能够覆盖设计要求的补偿量,当某一侧的支撑点出现位移变化时,能够通过臂身的转动将载荷快速传递到另外两个支撑点,实现载荷的动态均衡,避免单个支撑构件承受超出设计阈值的载荷。在装配环节,每个铰接位都需要配套对应的自润滑衬套,减少转动过程中的摩擦阻力,降低维护频次,衬套压装后需要保证和孔壁的过盈量在设计要求范围内,过盈量太小容易出现衬套窜动,过盈量太大则会导致衬套内孔收缩,影响销轴的转动灵活性。
