三角结构铸造均衡器EQ-310结构设计

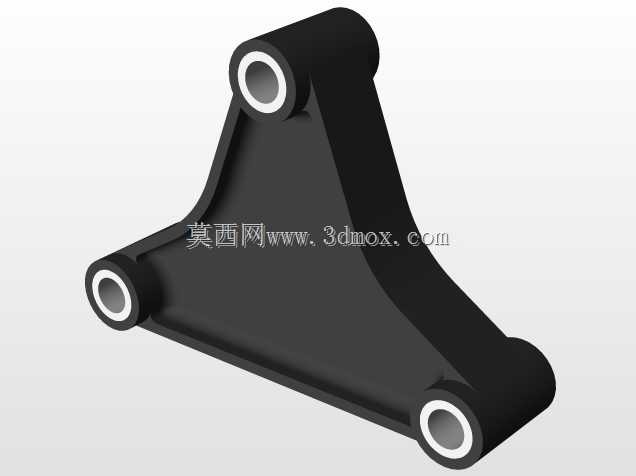

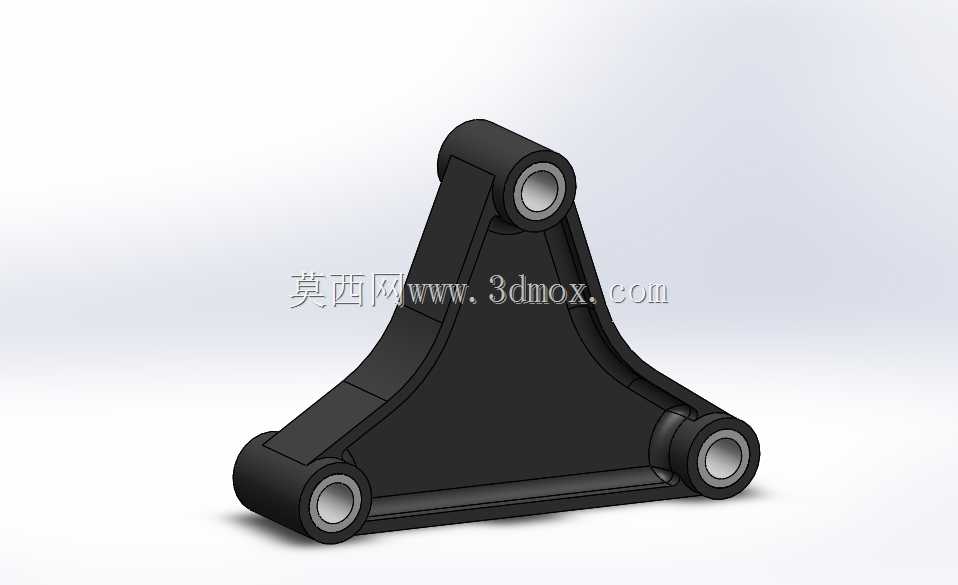

　　在各类需要动态载荷平衡、多点位铰接传动的机械结构场景中，这类三角构型的铸造均衡器是承担载荷分配、位移补偿的核心连接构件，常见于行走机构的悬架平衡系统、重载输送设备的张紧联动结构、工程机械的受力传导单元中，作用是在多个铰接点之间动态分配载荷，避免单侧受力过载导致的构件变形或连接失效，抵消不同点位之间的位移差，让整套联动结构的受力更趋均匀，减少运行过程中的冲击与异响。这款EQ-310均衡器采用一体化铸造工艺成型，整体为封闭三角肋板结构，三个端点分别设置同轴铰接孔位，孔位内部预设衬套安装位，可直接压装耐磨衬套后与销轴配合完成装配，无需额外焊接拼接构件，整体结构的刚性更优，能承受持续的交变载荷冲击。从设计思路来看，

　　这类均衡器的构型完全围绕受力路径展开，三个铰接点的中心连线构成稳定的等腰三角形态，主体腹板采用等厚设计，边缘位置做加厚翻边处理，既可以提升整体抗扭刚性，又能避免铸造过程中出现壁厚差过大导致的缩孔、冷隔缺陷，三个铰接凸台的高度一致，孔位的同轴度、端面垂直度都按照通用铰接构件的公差要求设计，能适配标准直径的连接销轴，安装时不需要额外做孔位修配。在尺寸边界上，这款均衡器的主体宽度为2英寸，三个铰接孔的中心距按照EQ系列均衡器的通用安装规范设定，安装时三个点位的销轴轴线保持平行，相邻构件的摆动间隙预留足够空间，不会在摆动过程中与周边的支架、连杆构件发生运动干涉。实际应用中，这类均衡器通常连接在两个弹性承载构件与一个固定铰接点之间，

　　当两侧承载点位出现高低差时，均衡器会绕中心铰接点小幅转动，自动调整两侧的载荷分配，让两侧承载构件的受力始终保持在均衡状态，避免单侧载荷过大导致的弹性元件过早疲劳失效。铸造材质通常选用具备良好韧性与强度的铸钢材质，表面做抛丸处理后可根据使用场景做防锈涂装，铰接孔内的衬套可选用铜基石墨自润滑衬套，长期运行不需要频繁加注润滑脂，能降低设备的维护频次。在结构建模过程中，这类构件需要重点关注三个铰接孔的位置度公差，以及铸造拔模斜度的统一设置，所有转角位置都做圆角过渡，减少应力集中点，腹板上不需要额外开设减重孔，因为这类构件本身的重量在整套系统中占比极低，开孔反而会破坏应力传导路径，降低整体的疲劳强度。安装时需要注意，

　　三个铰接点的销轴要加装轴向限位挡圈，避免运行过程中销轴窜出导致结构失效，铰接面之间要预留合适的轴向间隙，补偿构件加工与安装的累积误差，保证均衡器能灵活摆动，不会出现卡滞问题。在重载工况下，这类均衡器的受力主要集中在三个铰接凸台与腹板的连接位置，因此设计时在凸台与腹板的衔接处做了加厚过渡处理，能有效分散应力，避免长期交变载荷下出现裂纹。相比拼接式的均衡器构件，一体化铸造的结构没有焊接应力集中点，长期运行的可靠性更高，适合在户外、重载、有冲击载荷的工况下使用，不需要定期检查焊缝开裂问题，能大幅降低设备的运维成本。
