铸造直线均衡器多规格结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:485686
  • 铸造直线均衡器多规格结构设计
  • 铸造直线均衡器多规格结构设计

  在重载输送、起重吊装以及长距离物料转运的工程场景中,多吊点或多支撑点的载荷分配不均一直是影响设备运行稳定性、缩短易损件寿命的核心问题,直线均衡器正是为解决这类载荷偏差问题设计的机械构件,本次涉及的三款不同规格铸造直线均衡器,可适配2英寸宽度的安装场景,在各类需要动态平衡载荷的机械结构中承担载荷均分的作用。从实际工况适配来看,这类直线均衡器常被应用在链式输送机的吊点组、起重吊具的分载结构、重型仓储货架的承重连接端,以及部分特种车辆的悬挂辅助连接件中,当多个受力点因安装误差、构件形变、载荷偏移出现受力差时,均衡器可通过自身的铰接转动结构,自动调整各连接端的受力分配,避免单个受力点因过载出现断裂、形变,或是因长期偏载导致的滚轮、链条、

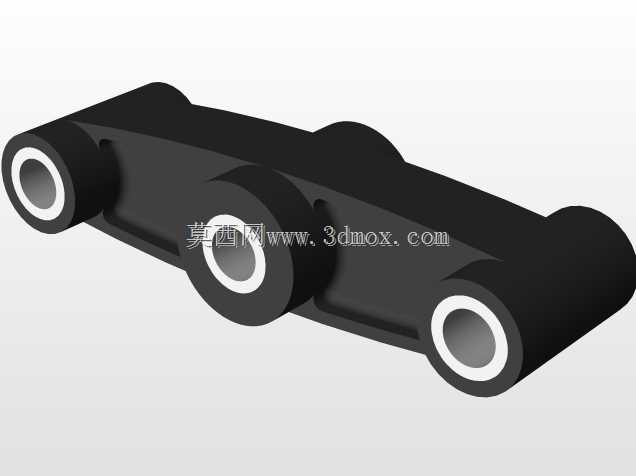

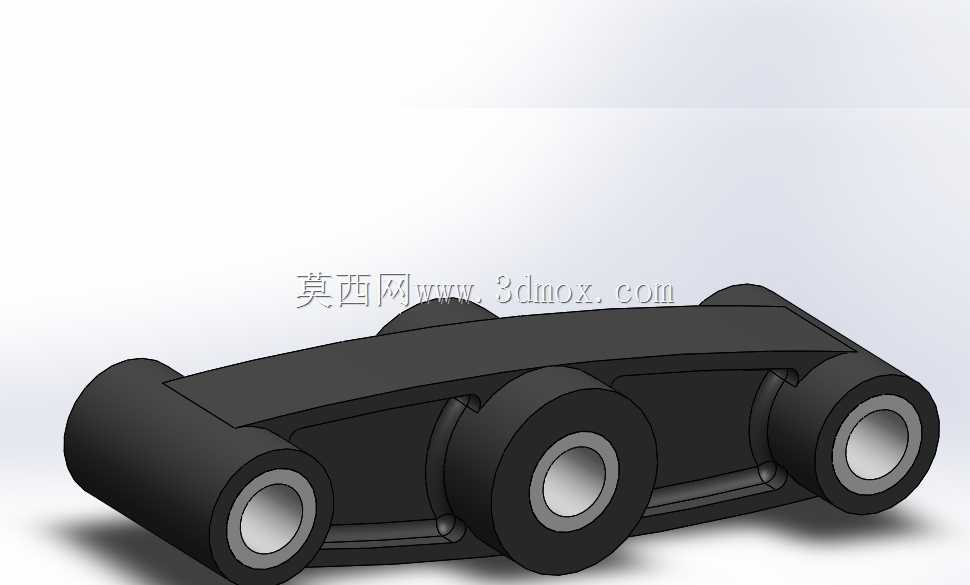

  吊索等配套件异常磨损。从结构设计思路来看,该系列均衡器采用整体铸造工艺成型,主体为长条形一体式承载基体,基体上均匀分布三个同轴的铰接安装孔位,孔位内部预留了衬套安装的加工余量,可根据实际使用场景选配铜基衬套或是滚针轴承,降低铰接转动时的摩擦阻力,同时提升孔位的耐磨性能。基体两端的铰接孔用于连接外部受力构件,中间的铰接孔作为载荷的输入或输出端,当两端受力出现差值时,基体可绕中间孔位做小角度的转动调整,自动将载荷重新分配到两个端位的连接点上,实现动态的载荷均衡。在外形尺寸与安装边界方面,该系列均衡器的适配安装宽度为2英寸,三个铰接孔的中心距经过严格的受力校核,既保证了足够的转动调整行程,又不会因中心距过大导致整体结构占用过多安装空间;

  铸造基体的截面采用变厚度设计,在孔位周边的应力集中区域做了加厚处理,非主要受力区域则通过合理的减薄设计控制整体重量,同时铸造后经过时效处理消除内应力,避免后续加工或是使用过程中出现形变。铰接孔的端面设计有沉台结构,可容纳铰接销轴的挡圈或是端盖,避免销轴在运行过程中出现轴向窜动,同时也能减少粉尘、水汽进入铰接摩擦面,降低日常维护的频次。从实际选型适配的角度来看,三款不同规格的均衡器主要区别在于额定承载能力的差异,可根据实际工况的单组最大载荷、转动频率、环境腐蚀等级选择对应规格,在安装过程中需要保证三个铰接孔的轴线平行度误差控制在允许范围内,避免因安装偏斜导致转动卡滞,或是出现额外的附加弯矩影响均衡效果;

  配套的铰接销轴需要采用调质处理的高强度合金钢材质,配合锁紧结构避免销轴脱出,在有腐蚀环境的使用场景中,还需要在铸造基体表面做喷塑或是镀锌处理,提升构件的防锈耐腐蚀能力。这类均衡器的结构没有复杂的传动组件,核心依靠合理的受力结构设计与材料工艺保证可靠性,在长期的重载往复运行场景中,相比采用多组件拼接的均衡结构,整体铸造的形式具备更好的结构强度与抗冲击性能,能够承受瞬时的过载冲击而不出现结构损坏,同时更少的连接接缝也减少了结构失效的风险点,非常适合在维护不便、运行环境复杂的工业场景中使用。在三维建模过程中,这类构件需要重点还原铸造圆角、孔位沉台、截面厚度变化等细节,尤其是铰接孔的同轴度、各安装面的平面度等形位公差要求,需要在模型中明确标注对应的公差基准,为后续的铸造加工、机加工工序提供准确的参考,同时建模时也需要预留出配套衬套、销轴的安装间隙,避免实际装配时出现干涉问题。
