三角铸造均衡器机械结构设计

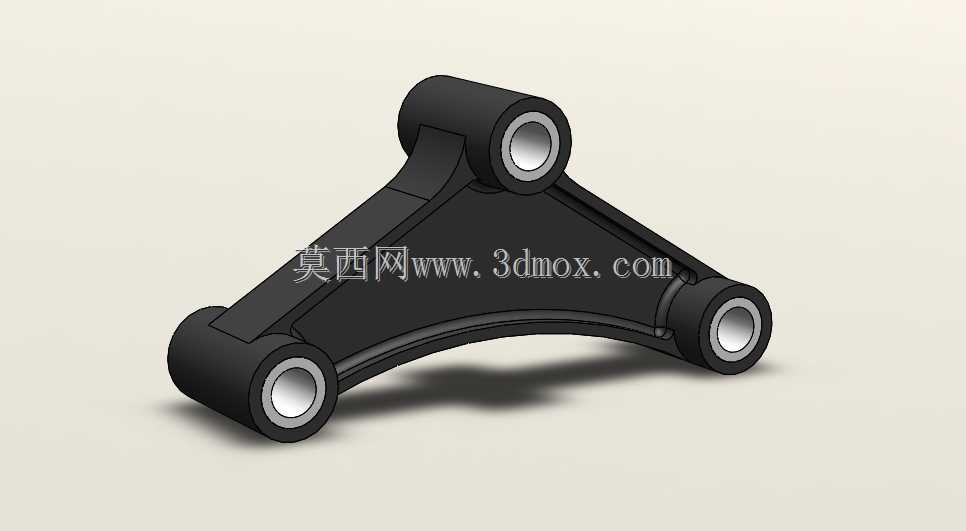

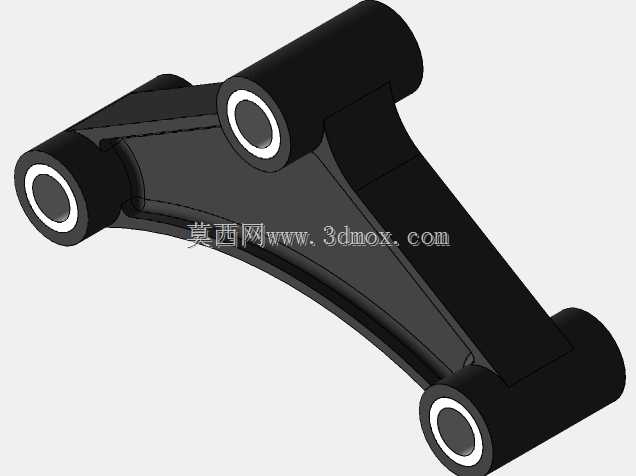

　　这类三角结构的均衡构件，常见于需要多点位载荷分配的传动、支撑链路中，核心作用是在三个铰接点位之间实现力的动态平衡，避免单侧载荷集中造成的构件变形、铰接点异常磨损问题。从结构形态来看，三个带衬套安装位的铰接端呈三角分布，主体连接臂采用弧形过渡的铸造结构，没有突兀的直角转折，能在铸造工艺环节减少应力集中缺陷，同时在受载时让应力沿臂身平滑传递，不会在转角位置出现应力峰值。

　　设计这类构件时，首先要明确三个铰接点的中心距参数，本次设计的构件对应安装孔位适配2英寸宽度的安装空间，三个铰接端的同轴度公差需要控制在合理区间，避免安装后出现别卡、转动不畅的问题。每个铰接端都设计了内嵌衬套的安装腔，衬套可以选用耐磨铜合金或者自润滑复合材料，日常运行时不需要频繁加注润滑脂，能降低维护频次，同时衬套磨损后可以单独更换，不需要整体更换构件，能降低全生命周期的使用成本。

　　主体连接臂的截面采用变厚度设计，靠近铰接端的位置厚度更大，能承受铰接点传递的交变弯矩，臂身中间位置根据受力仿真结果适当减薄，在保证结构强度、刚度满足设计要求的前提下，尽可能降低铸件的整体重量，减少运动过程中的惯性载荷。铸造工艺上采用砂型铸造即可满足批量生产要求，拔模斜度按照铸造通用标准选取，臂身的弧形过渡面不需要额外设置加强筋，依靠曲面本身的结构刚度就能满足受载要求，同时能减少铸造时的充型阻力，避免出现冷隔、浇不足等铸造缺陷。

　　实际应用场景中，这类均衡器常配套在连杆传动机构、悬架平衡机构、多点位张紧机构中，比如输送设备的张紧链路、特种作业车辆的悬架平衡组件、轻工机械的往复传动机构里都能见到同类结构的身影。安装时三个铰接端分别连接对应的传动杆或者固定支座，当其中一个点位的载荷出现波动时，三角结构会通过微小的转动调整，将载荷均匀分配到另外两个点位，避免单个构件承受超出设计阈值的冲击载荷。

　　在建模过程中，需要重点关注铰接端内孔与端面的垂直度，这一参数直接影响衬套压装后的配合精度，如果垂直度超差，衬套压装后会出现偏斜，运行时会造成衬套偏磨，大幅缩短使用寿命。主体臂身的曲面过渡要保证曲率连续，不要出现曲率突变的位置，否则不仅会影响铸造时的金属液流动，在受载时突变位置也容易萌生疲劳裂纹，长期交变载荷作用下可能出现构件断裂的故障。另外三个铰接端的外圆与内孔的同轴度也要严格控制，避免安装后与相邻构件出现运动干涉。

　　从安装边界来看，构件的最大外轮廓尺寸需要匹配安装空间的预留间隙，运动过程中臂身的弧形面不会和周边的固定构件、传动杆件发生刮碰，铰接端的端面要和配套的连接件端面保留适当的轴向间隙，避免受热膨胀后出现端面摩擦卡滞。这类铸件完成铸造后需要进行时效处理，消除铸造内应力，避免后续加工或者使用过程中出现变形，导致安装尺寸超差。加工环节优先完成三个铰接端内孔的精加工，以精加工后的内孔为基准加工端面和外圆，能更好保证各部位的形位公差要求。

　　在受力特性上，这类三角均衡结构相比单臂式的均衡构件，载荷分配更均匀，三个点位的受力可以通过力的三角形法则快速核算，设计阶段可以根据额定载荷计算每个臂身的截面参数，结合有限元仿真验证应力分布情况，确保最大应力位置的安全系数满足行业设计规范要求。对于有冲击载荷的应用场景，可以适当提高铰接端的壁厚，或者选用强度更高的铸造合金材料，提升构件的抗冲击能力。日常运维中只需要定期检查衬套的磨损量，当衬套间隙超过设计阈值时及时更换即可，主体铸件在没有出现裂纹、明显变形的情况下可以长期使用，不需要频繁更换。
