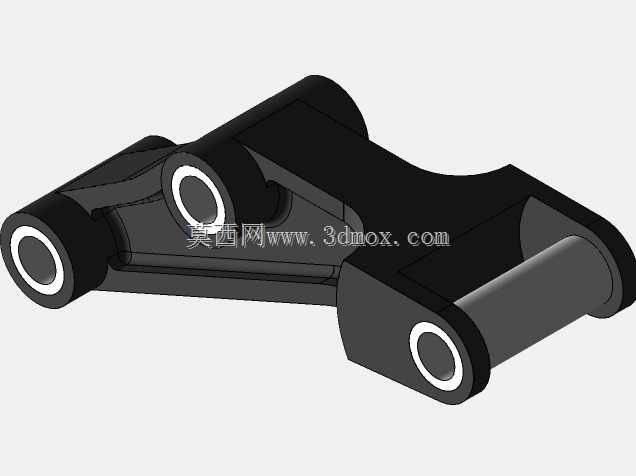

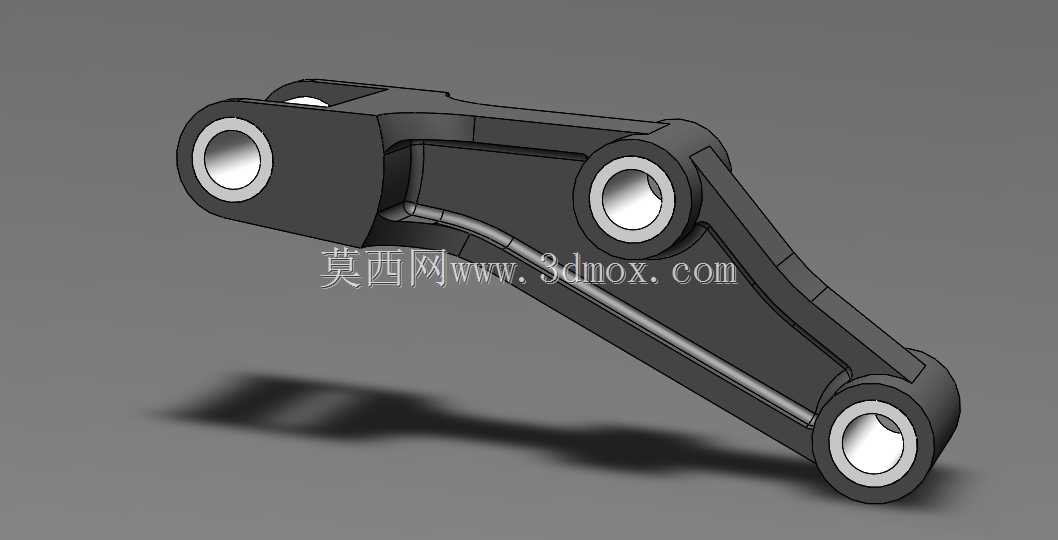

在多连杆联动的传动系统里,这类三铰接点的均衡构件往往承担着力分配与行程补偿的核心作用,常见于需要同步协调多组执行端动作的投射类设备、重载联动支撑结构中,用来抵消不同铰接点因加工误差、装配间隙带来的运动卡滞,同时平衡各支路的受力差值,避免单一部件因偏载出现过早疲劳失效。从结构形态来看,该构件采用三角式布局的三个铰接孔位,三个孔的中心距经过严格的运动学仿真校核,确保在整个工作摆角范围内,各连接端的运动轨迹不会出现干涉,同时力的传递路径沿构件本体的加强筋走向分布,最大化降低工作过程中的结构形变。设计阶段首先要明确的是安装边界条件,三个铰接孔的孔径公差需匹配对应销轴的配合等级,通常采用基孔制的过渡配合,既保证铰接转动的灵活性,
又不会因间隙过大产生冲击载荷;孔位端面都做了加厚凸台设计,一方面是为了增加铰接处的接触面积,降低销轴与孔壁的比压,减少长期转动带来的磨损量,另一方面凸台结构可以提升构件整体的抗扭刚度,避免在承受侧向力时出现孔位变形。构件本体的截面采用变厚度设计,在应力集中的孔位连接区域做了加厚处理,而在受力较小的中间区域通过内凹的筋条结构减重,同时沿三个孔位的连线方向布置了贯通的加强筋,让工作载荷能够沿筋条平顺传递,不会在结构拐角处出现应力突变。实际应用中,这类均衡构件的工作摆角通常在一定区间内往复运动,因此在建模时需要重点校验三个铰接点的相对位置精度,确保装配后相邻部件的运动行程符合设计预期,不会出现过死点或者行程不足的问题。安装时需要注意,
三个铰接端的销轴轴线需要保持平行,否则会在运动过程中产生附加的侧向弯矩,加速孔衬套的磨损,严重时甚至会导致构件出现弯曲变形。从结构工艺性来看,该构件适合采用模锻成型后再做机加工的工艺路线,锻造毛坯可以保证金属纤维沿构件的受力方向连续分布,提升整体的疲劳强度,后续机加工仅需要对三个铰接孔的内孔、端面以及安装基准面做精加工,既可以控制加工成本,又能保证关键尺寸的精度。在做结构校核时,需要重点验算最大载荷工况下三个孔位周边的应力值,以及构件中间连接臂的挠度变形量,确保在额定载荷下形变值控制在允许范围内,不会因形变过大导致铰接处出现卡滞。另外,构件的外轮廓所有拐角处都做了圆角过渡,避免热处理以及承载过程中出现应力集中开裂的问题,
铰接孔内通常会镶嵌耐磨衬套,后期维护时仅需要更换衬套即可,不需要更换整个构件,降低全生命周期的维护成本。这类三铰接均衡构件的核心作用,就是在多组联动部件之间实现力的均衡分配,当某一端的受力出现波动时,构件可以通过小角度的摆动自动调整各支路的受力状态,保证整个传动系统运行的平顺性,尤其在需要同步驱动多个执行端的设备中,这类构件是保证同步精度、避免偏载的关键零件。建模过程中需要严格控制各孔位的中心距公差、孔轴线的平行度公差,以及孔端面与轴线的垂直度公差,这些形位公差会直接影响最终的装配精度与运行寿命。
