可适配多规格伺服电机扭矩测试装置

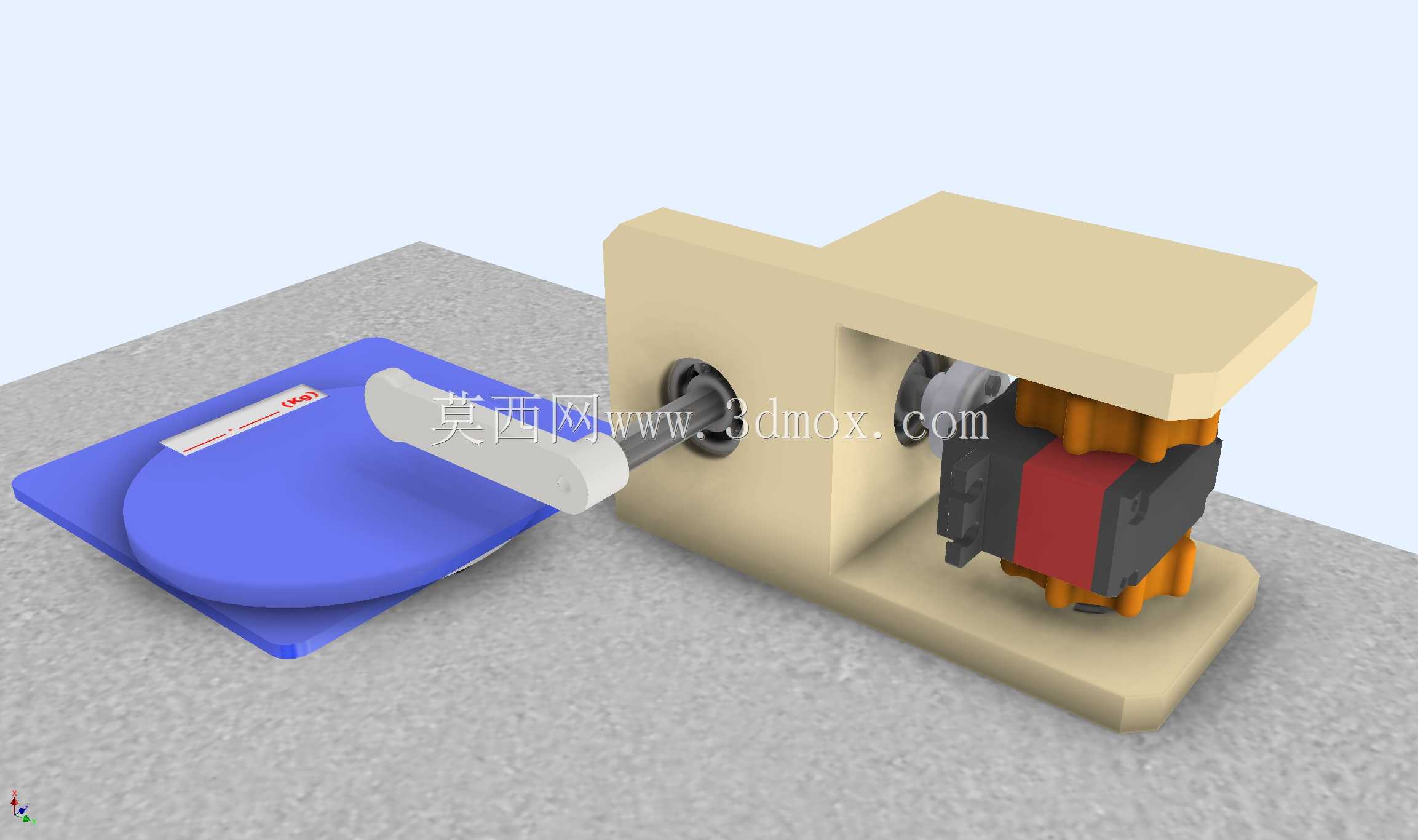

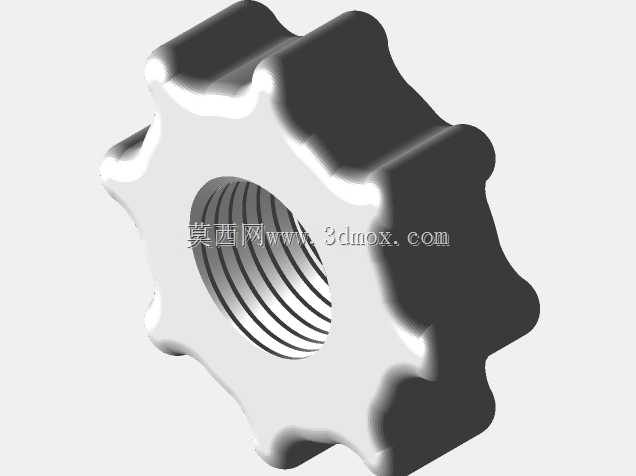

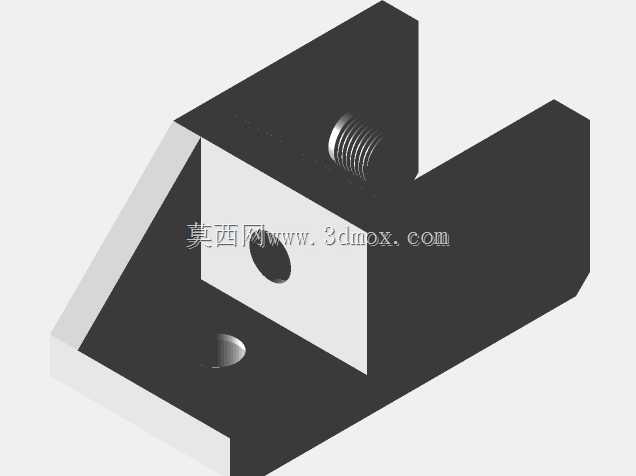

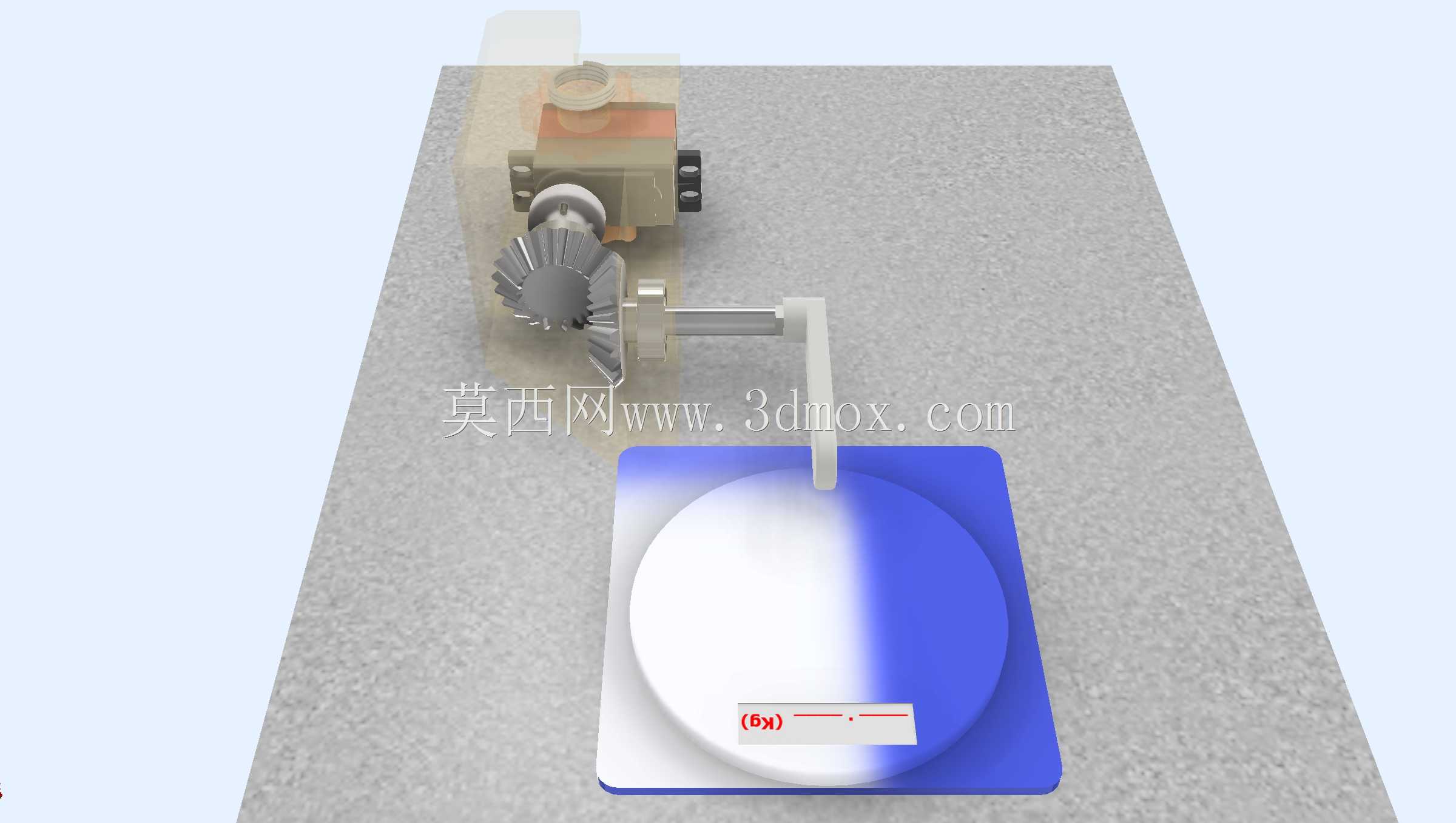

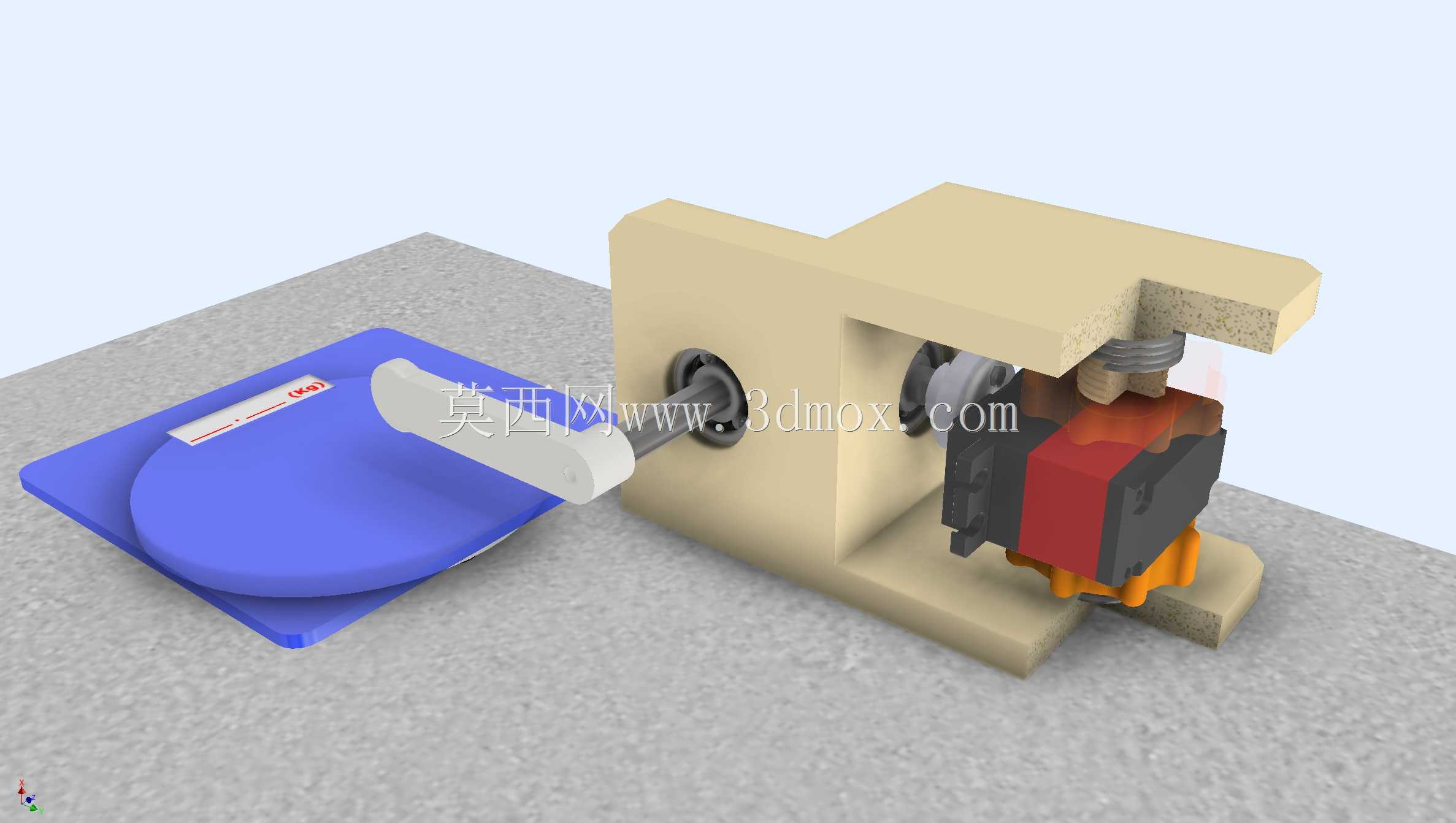

　　在伺服电机出厂性能校验、维修后性能复测、小型电机研发阶段的参数标定场景中，扭矩输出特性是核心判定指标，这套测试装置正是针对小功率伺服电机的台架测试需求设计，解决了传统测试台架适配性差、小电机装夹找正耗时久的痛点。装置的核心设计思路围绕快速适配、无额外支架成型、低转动阻力三个核心目标展开，锁紧结构采用可调式定位设计，可通过调整锁紧位的间距，适配不同外径尺寸的伺服电机，无需针对单一型号电机定制专属装夹座，覆盖常规小功率伺服电机的机座尺寸范围，装夹时仅需将电机输出轴对准传动位，调整两侧锁紧块贴合电机外壳即可完成固定，找正时间较传统螺栓压装式台架缩短六成以上。整套装置的结构件均做了无支撑3D打印适配设计，

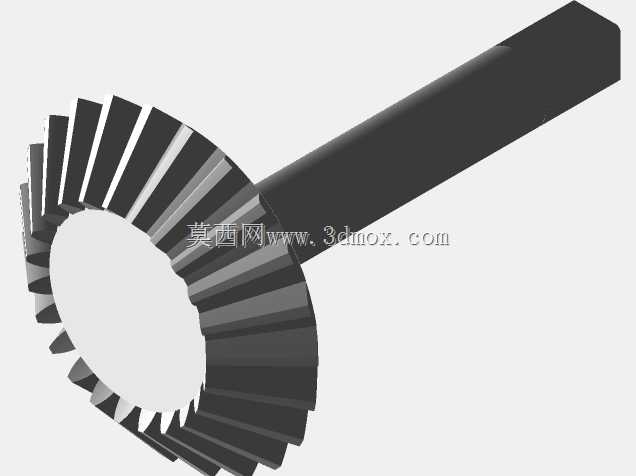

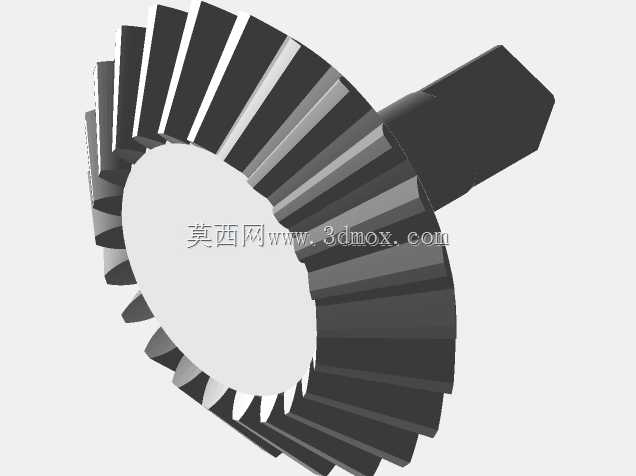

　　所有外露面的打印角度均设置在自支撑阈值以上，内腔的轴承安装位预留了0.1mm的装配公差，打印完成后仅需去除少量打印溢边即可完成装配，无需额外制作打印支撑结构，大幅降低了单件制作的材料损耗与后处理工时。转动部位选用两个SKF 608-2Z深沟球轴承作为传动支撑，该型号轴承自带双侧防尘盖，可阻挡测试环境中的粉尘进入滚道，长期使用无需频繁加注润滑脂，轴承内孔与测试传动轴采用过渡配合，装配后传动轴的径向跳动量控制在0.02mm以内，可有效避免转动过程中因同轴度误差带来的附加扭矩损耗，保证扭矩测量数值的准确性。装置的安装边界充分考虑了桌面级测试场景的使用需求，整体底座采用平底式设计，可直接放置在常规工作台面上，

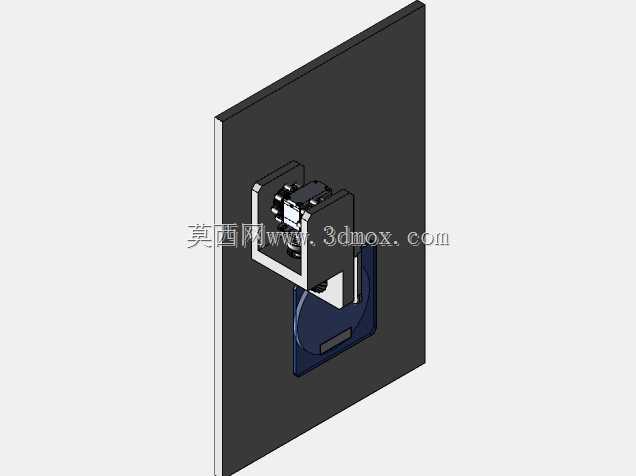

　　也可通过底座预留的四个沉头孔固定在测试台架上，整体占用的台面尺寸较小，不会占用过多实验室或维修工位的操作空间。测试端预留了标准扭矩传感器的安装接口，可直接匹配市面上常规的接触式扭矩传感器，也可搭配简易的力臂配重结构实现低成本扭矩校验，适配不同预算场景下的测试需求。装置的受力部位做了加厚处理，在电机满扭矩输出的工况下，装夹座的形变量控制在弹性变形范围内，不会因长期受力出现开裂或定位偏移问题，非受力部位则做了合理的镂空减重处理，在保证结构强度的前提下尽可能降低整体重量，方便单人搬运转移。在实际使用过程中，这套装置可完成伺服电机的堵转扭矩测试、额定转速下的输出扭矩测试、动态扭矩响应测试等多个测试项目，测试过程中电机的固定稳定性充足，

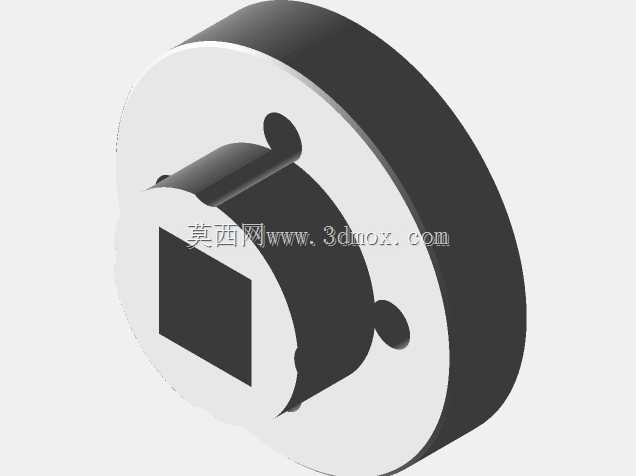

　　不会出现转动过程中电机移位、轴系窜动的问题，测量数据的重复性误差可控制在1.5%以内，满足小功率伺服电机的常规性能检测要求。针对不同轴径的伺服电机，装置的传动连接位可快速更换适配轴套，无需拆解整个轴承支撑结构，进一步提升了不同型号电机测试的切换效率。
