住宅建筑带热回收风道通风空调布局

　　这套三维布局方案针对小型独栋居住建筑的通风空调需求设计，核心采用带热回收功能的空气处理机组，解决常规通风系统冷热损耗大、室内气流组织不合理的问题。从实际应用场景来看，这类布局常见于对室内空气质量有较高要求、同时需要控制暖通能耗的低层住宅，尤其是冬季采暖、夏季制冷周期较长的区域，热回收模块可以在排出室内陈旧空气的同时，回收排风中的冷热能量，预处理送入室内的新鲜空气，大幅降低暖通系统的运行负荷。

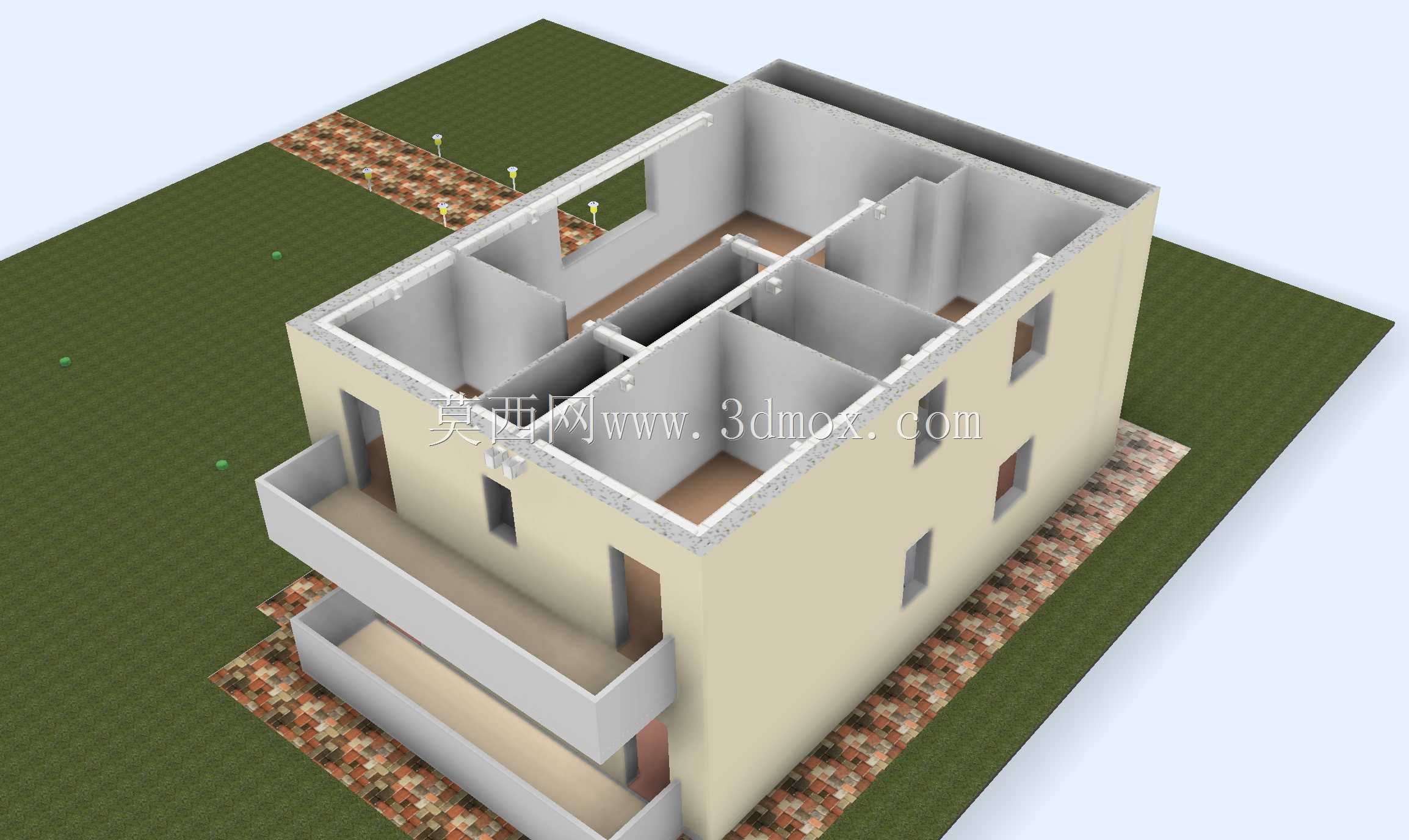

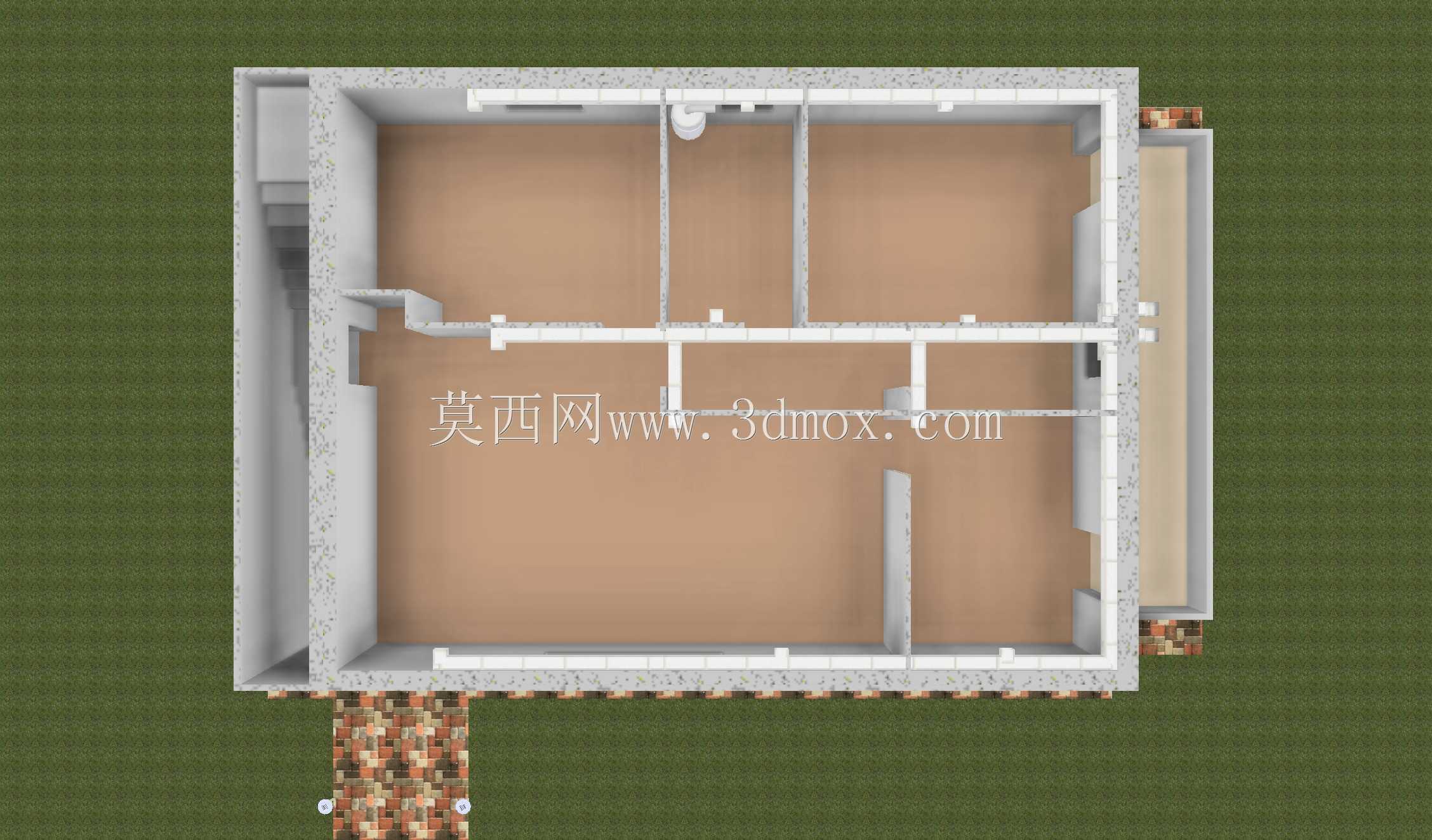

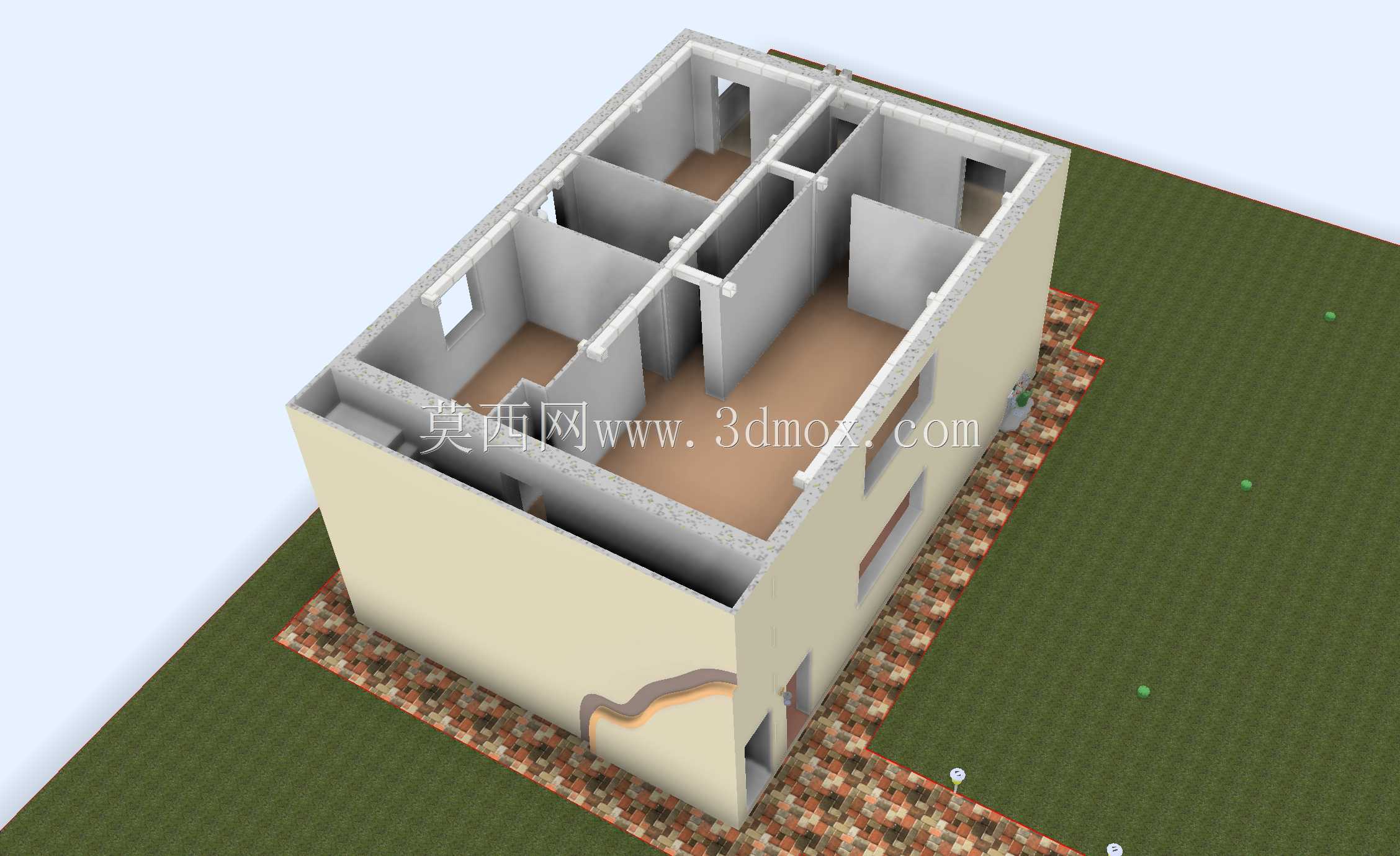

　　整个系统采用双风道独立设计，送风通道与回风通道完全分隔，避免新旧空气在输送过程中发生混流。送风通道负责将经过温湿度处理、过滤后的新鲜空气输送到各个居住房间，送风口通常布置在人员活动区的上部，保证新鲜空气能够均匀扩散到人员呼吸区域；回风通道则收集各个房间产生的污浊空气，包括生活异味、呼吸产生的二氧化碳、室内浮尘等，统一输送到空气处理机组的热回收芯体处，完成能量交换后再排出室外。两个通道的管路走向在建模时充分考虑了建筑结构的梁、柱位置，尽量减少风道的弯折次数，降低风阻带来的风机能耗，同时控制风道的截面尺寸，避免过度占用吊顶内的安装空间，影响室内净高。

　　空气处理机组的安装位置选在建筑的非居住屋顶区域，这个位置选择有多重工程考量：首先机组运行时会产生一定的振动和风机噪声，放置在非居住区域的屋顶可以避免噪声传递到卧室、客厅等日常活动空间，不需要额外做大量的隔声减振处理，降低施工成本；其次屋顶位置距离室外新风取风口、排风口的距离更近，可以缩短室外段风道的长度，减少室外环境对风道内空气温度的影响，同时也方便后期对机组的滤芯更换、设备检修，不需要进入室内作业，减少对住户日常使用的干扰。机组的安装边界预留了足够的操作空间，四周留出不小于600mm的检修通道，顶部预留吊装和滤芯更换的操作高度，底部做了混凝土减振基础，避免机组运行振动传递到建筑结构。

　　从设计思路上看，整个布局没有追求过度复杂的控制逻辑，而是优先保证气流组织的合理性。各个房间的送风口、回风口位置根据房间的功能布局调整，比如卧室的送风口避开床头直吹的位置，回风口布置在房间门口附近的吊顶处，引导新鲜空气从房间内侧向门口流动，形成完整的气流覆盖；客厅作为人员集中活动的区域，适当加大送风口的尺寸，提高送风量，回风口布置在远离送风口的对角位置，避免出现气流短路。热回收芯体采用叉流结构，在有限的机组体积内最大化换热面积，换热效率可以满足常规居住建筑的节能要求，同时芯体采用模块化设计，后期可以直接抽出清洗或者更换，不需要拆解整个机组外壳。

　　建模过程中对风道的安装边界做了详细的校核，所有风道与建筑结构、水电管线之间预留了不小于50mm的安装间隙，风道的支吊架间距符合暖通施工规范的要求，避免风道运行时出现晃动或者变形。风道的截面尺寸根据每个管段的设计风量计算确定，控制风道内的风速在合理范围内，既避免风速过高产生风噪，也防止风速过低导致风道截面过大浪费材料。对于穿越墙体的风道位置，建模时提前预留了套管，套管与风道之间采用防火封堵材料填充，满足建筑防火的相关要求。整个系统的气流平衡在建模阶段就做了初步的水力计算，各个支管上预留了风量调节阀的安装位置，方便后期调试时调整各个房间的送回风量，保证每个房间的新风量都达到设计要求，不会出现远端房间风量不足、近端房间风量过大的问题。
