双活塞齿轮式90度回转摆动气缸结构

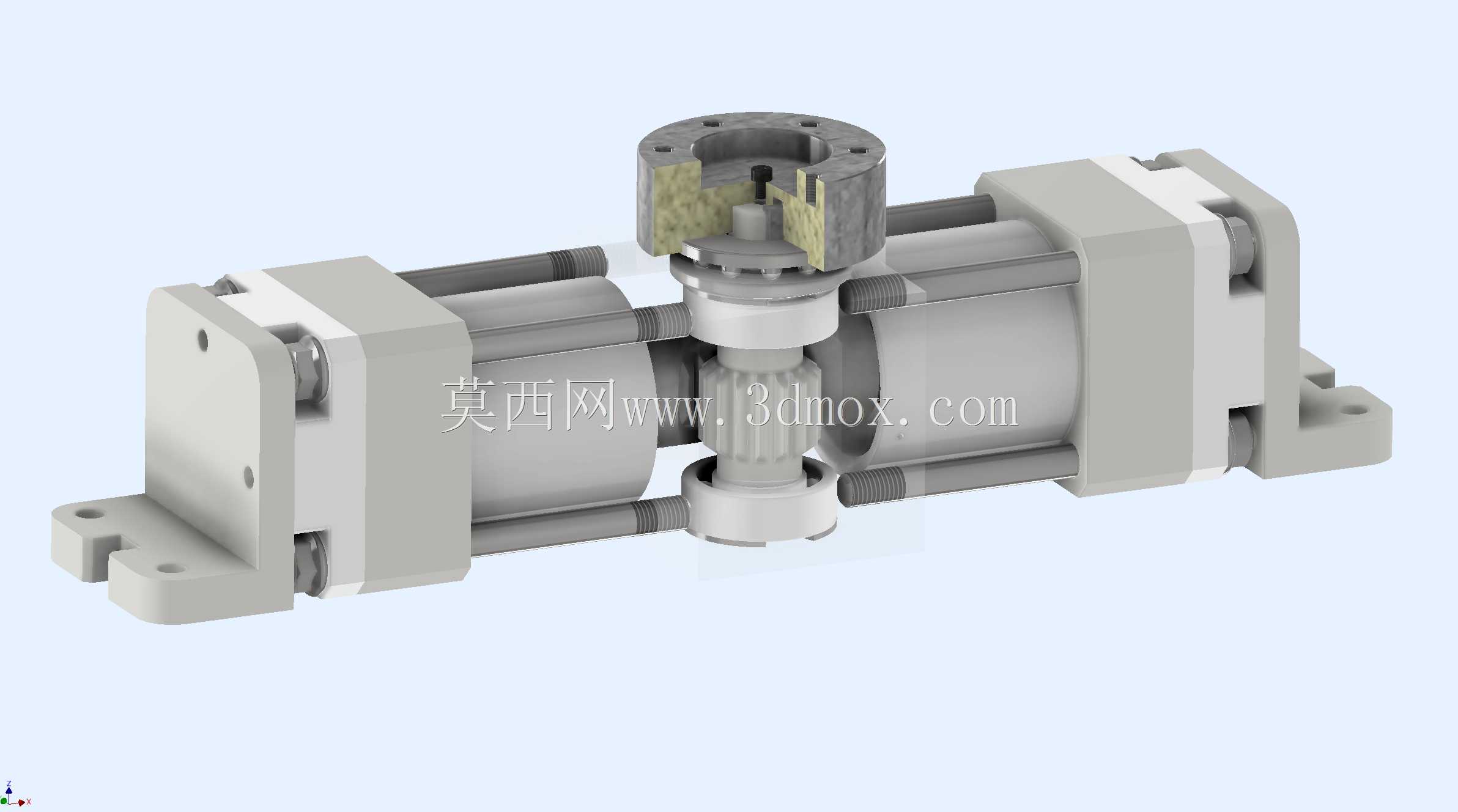

　　在自动化产线的工位转序、夹具换向、工件姿态调整场景中，90度回转类气动执行元件的应用占比常年居高不下，这类元件不需要额外搭配减速机构，直接靠气压驱动就能输出定角度回转动作，相比电机搭配减速机的回转方案，整体占用空间更小，响应速度更快，维护成本也更低，在3C电子装配、小五金件加工、包装线分拣等工位的应用十分普遍。这款双活塞结构的90度旋转气缸，核心采用齿轮-环形齿条的传动形式，和传统单活塞齿条带动齿轮回转的结构不同，它采用对称布置的双活塞结构，两个活塞同步带动环形齿条做直线往复运动，齿轮轴在齿条的驱动下完成精确的90度回转，双活塞对称受力的设计可以抵消单侧活塞驱动带来的径向偏载，让齿轮轴的受力更均匀，运行过程中的卡顿概率大幅降低，

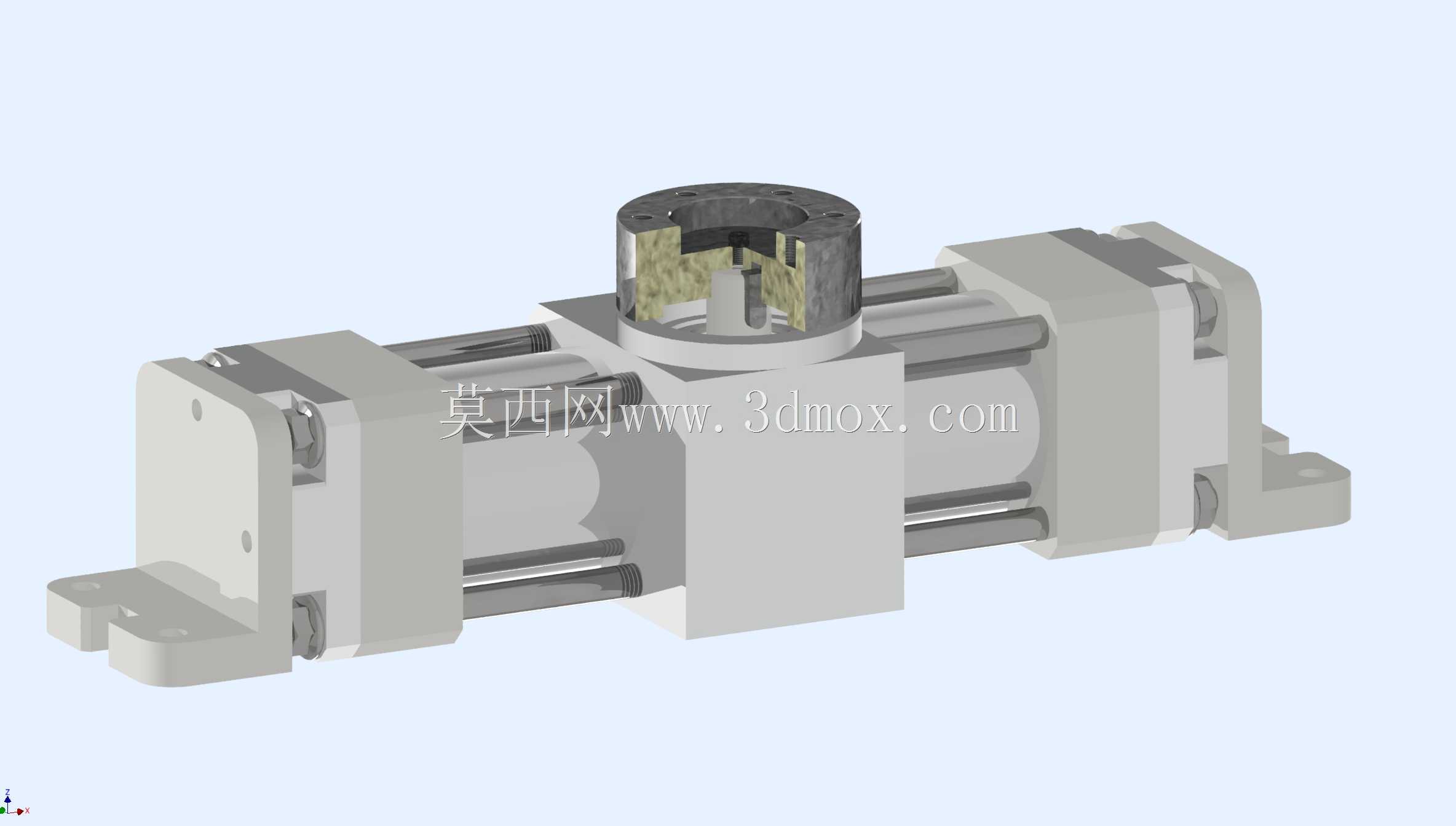

　　也能有效延长内部密封件的使用寿命。从结构设计的角度来看，这款气缸的齿轮轴部分做了双重轴承支撑设计，小齿轮轴上同时配置了轴向轴承与径向轴承，分别承担回转过程中的径向载荷与轴向窜动力，轴承的支撑面直接贴合缸体的一体式圆形支撑面，没有额外的转接衬套，既减少了装配过程中的累积公差，也让轴系的支撑刚性得到提升，即使输出端带一定的偏载力矩，也不会出现轴系晃动、回转角度偏差超差的问题。缸体部分采用拉杆式组合结构，四根对称布置的金属拉杆将前后端盖、中间缸筒、齿轮轴腔体牢牢锁紧，端盖和缸筒的配合面采用密封圈端面密封，不需要额外涂密封胶，后期拆解维护更换密封件的时候，只需要松开拉杆螺母就能完成拆解，装配复位的时候也不需要反复调整同轴度，

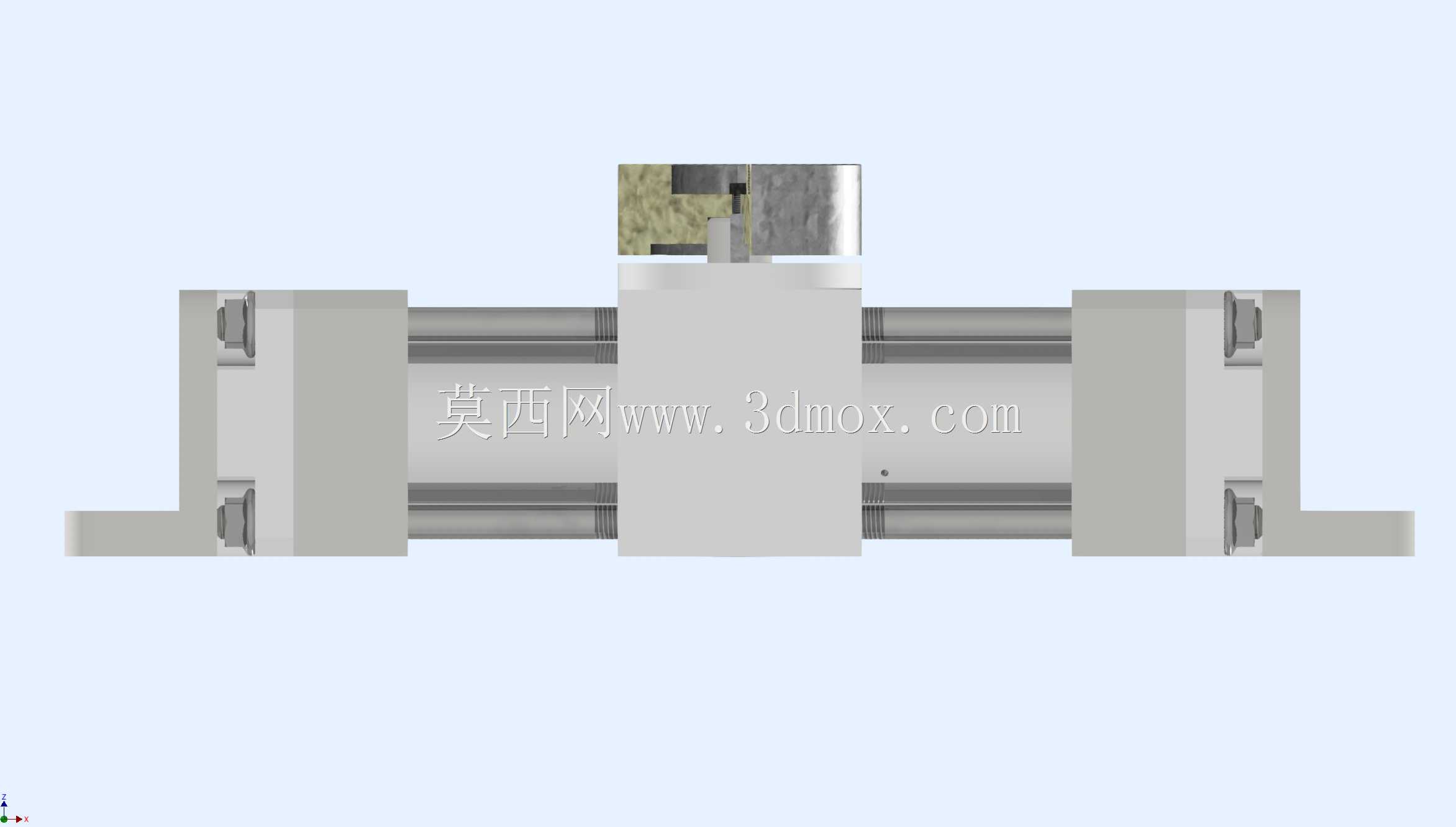

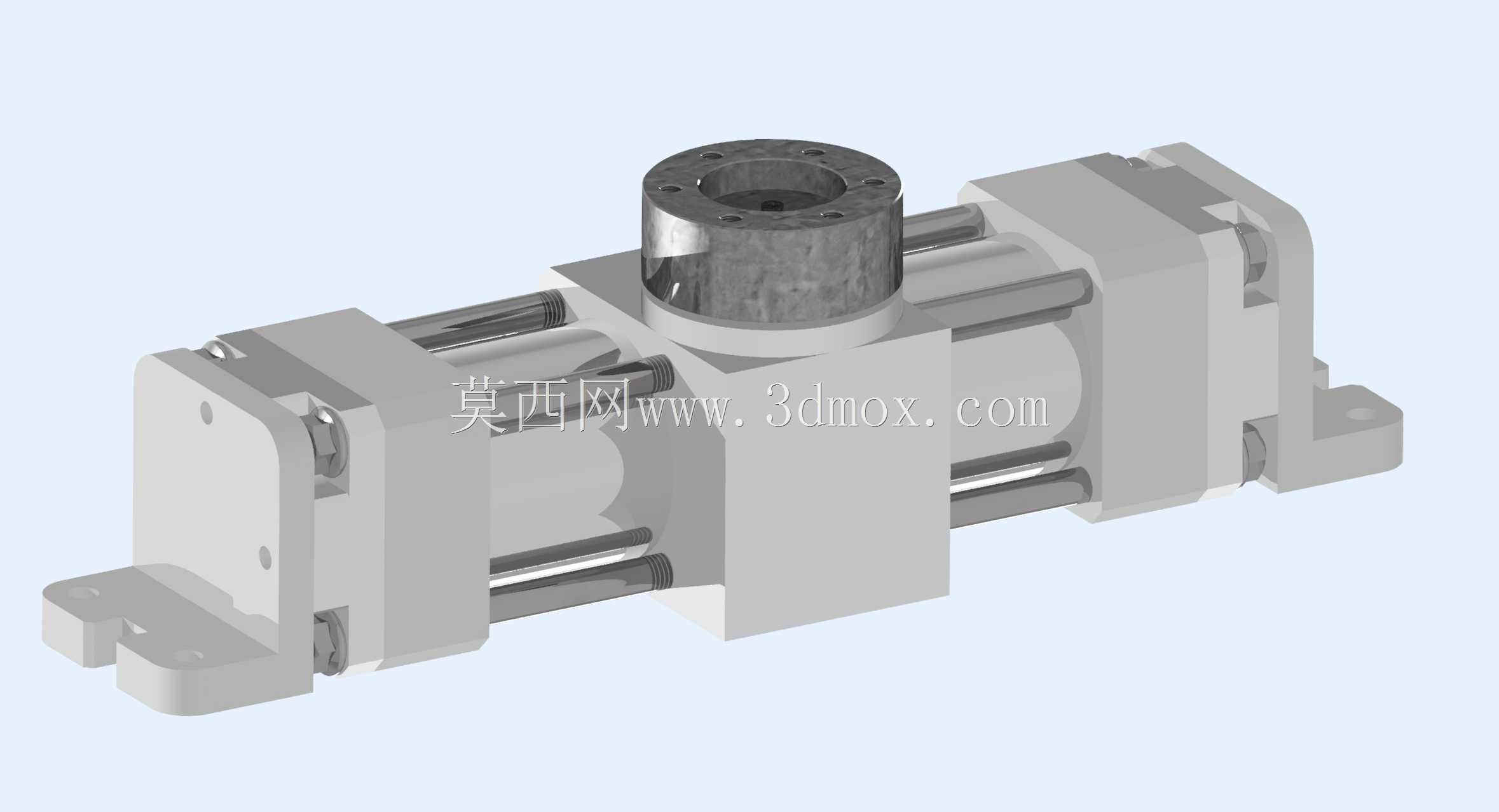

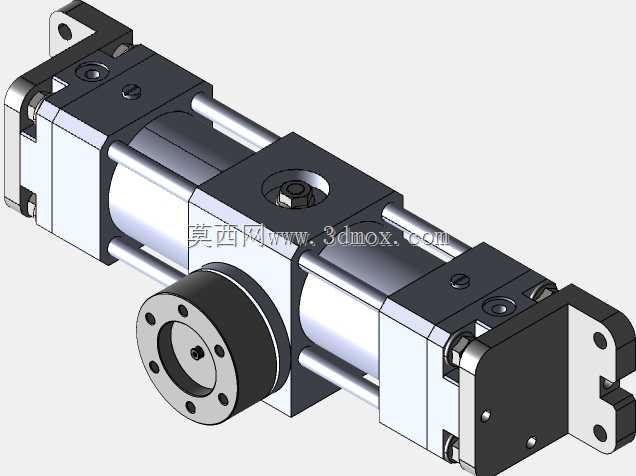

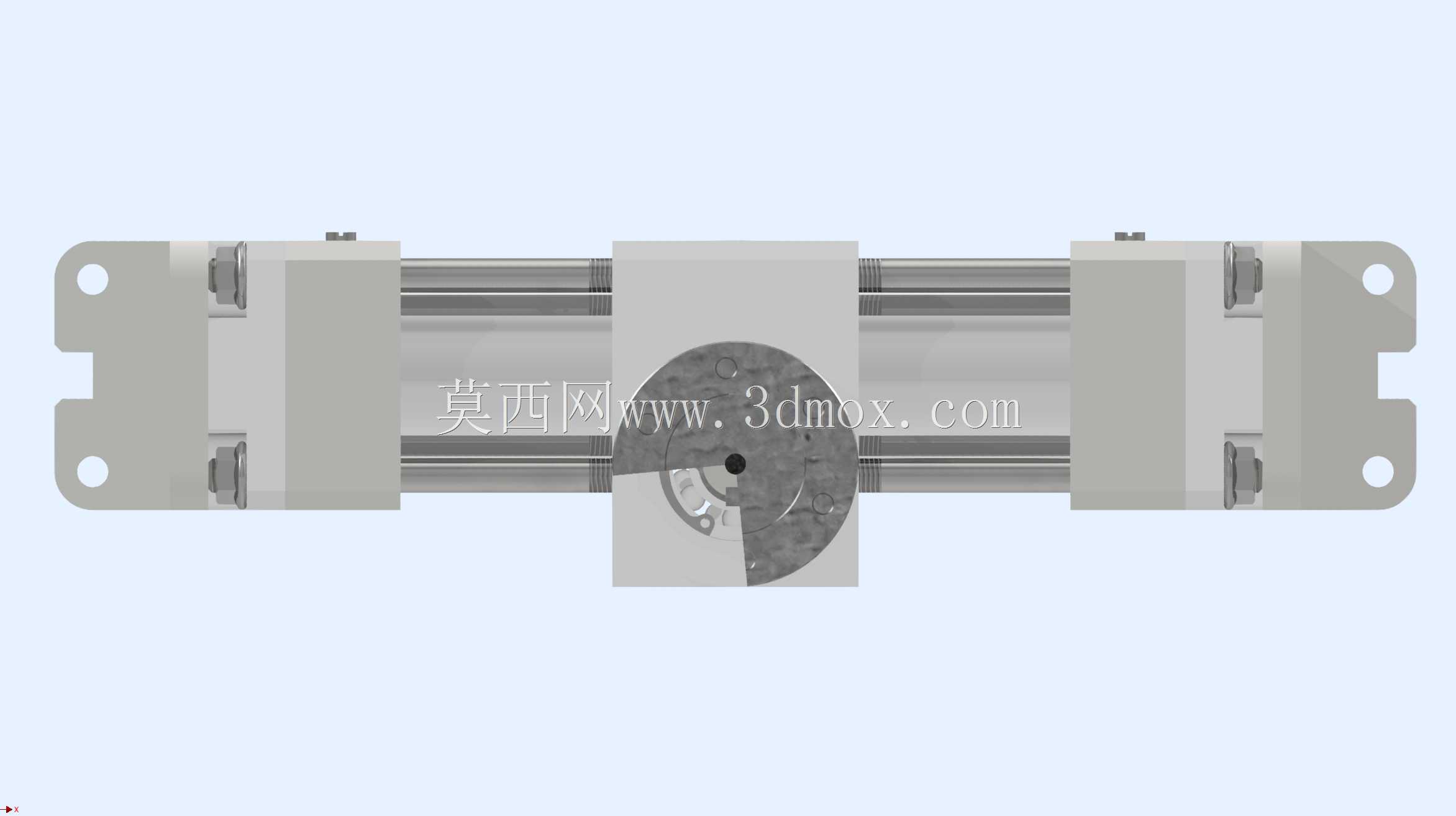

　　对现场维护人员的技能要求更低。两端的活塞上配置了双向缓冲结构，当活塞运行到行程末端的时候，缓冲柱塞会提前插入端盖的缓冲腔，通过节流排气的方式降低活塞的末端运行速度，避免活塞硬碰撞端盖产生冲击噪音，同时也能减少冲击带来的内部零件松动问题，缓冲调节螺钉布置在端盖的侧面，不需要拆开气缸就能直接调整缓冲力度，适配不同运行速度、不同负载的工况需求。安装边界方面，这款气缸的底部设计了两个对称的安装脚座，脚座上开有贯通的安装沉孔，可以直接用螺栓固定在设备的安装基板上，不需要额外制作安装转接板；输出端采用法兰式输出结构，顶部的输出法兰盘上开有均匀分布的螺纹孔与定位止口，和负载连接的时候可以靠止口完成快速定位，不需要反复调整输出轴和负载的同轴度，

　　能有效减少安装调试的时间。输出轴的回转间隙控制在极小的范围内，齿轮和齿条的啮合间隙经过精密调整，在频繁正反转的工况下也不会出现明显的回程误差，适合对回转定位精度有一定要求的工位，比如工装夹具的90度翻转、挡料机构的摆动换向、小型工件的转位搬运等场景。气路接口布置在缸体的侧端面上，两个气路接口分别对应气缸的正转与反转动作，接口采用标准的气动管螺纹，可以直接和常规的气动接头匹配，不需要定制特殊规格的接头，现场配管的时候走线更方便。和普通的叶片式旋转气缸相比，这种齿轮齿条式的结构泄漏点更少，密封寿命更长，输出扭矩也更稳定，不会因为叶片磨损出现扭矩快速衰减的问题；和单活塞齿轮齿条气缸相比，双活塞结构在相同缸径的情况下能输出更大的扭矩，整体的轴向长度也能做得更短，在设备内部安装空间比较局促的场景下，这种结构的适配性更强。在实际选型应用的时候，需要注意输出端的负载扭矩不能超过气缸的额定输出扭矩，带偏心负载的时候还要额外核算动态力矩，避免长期过载导致齿轮齿面过早磨损；安装的时候要保证气缸的安装面平面度在允许范围内，不能强行靠螺栓拉力矫正安装面的变形，否则会导致缸筒变形，活塞运行阻力变大，甚至出现卡滞问题。日常维护的时候只需要定期检查气路的过滤情况，保证气源清洁干燥，避免杂质进入缸体内部划伤密封件和缸筒内壁，就能保证气缸长期稳定运行。
