建筑混合空调与分体热泵系统结构

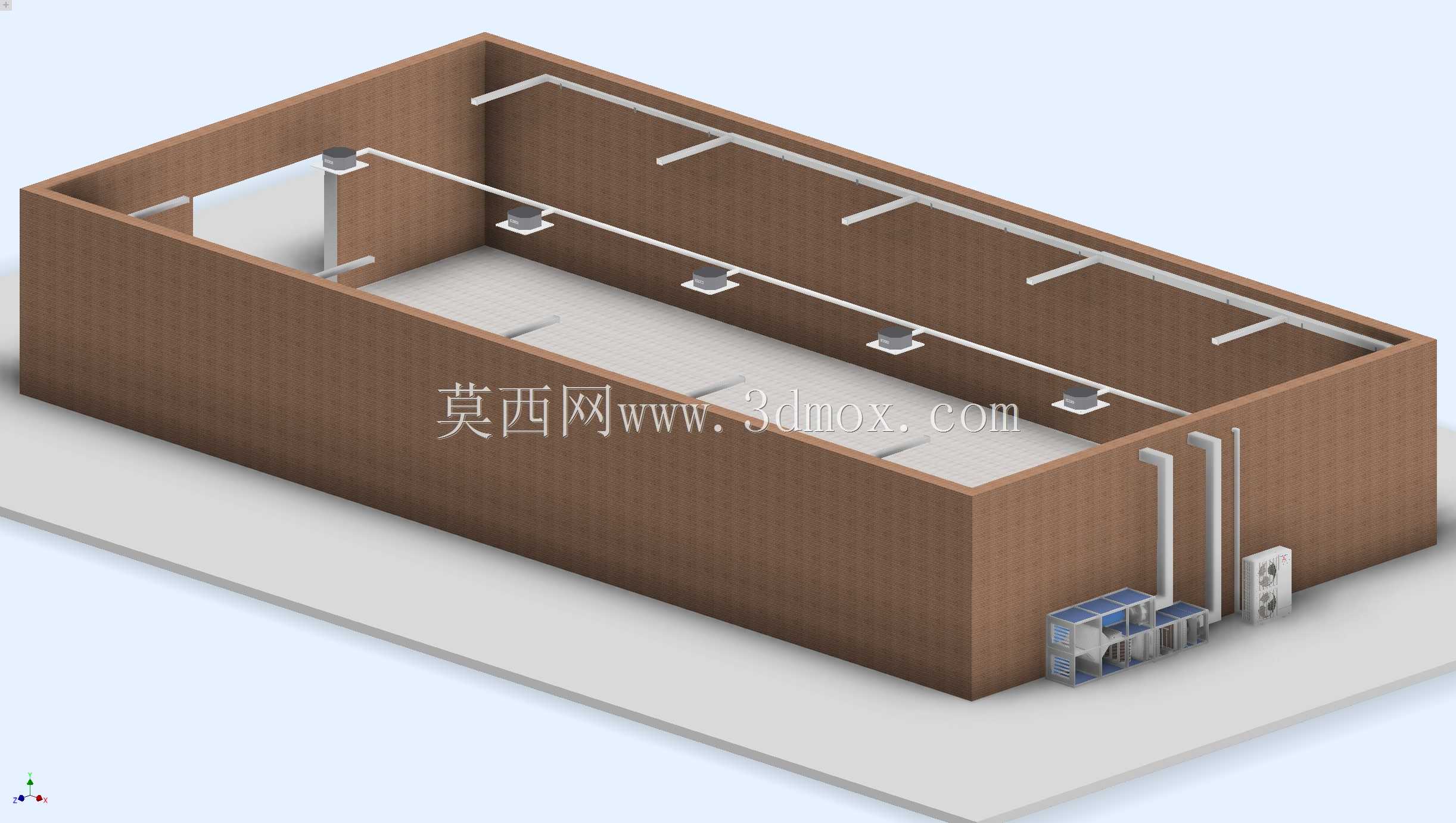

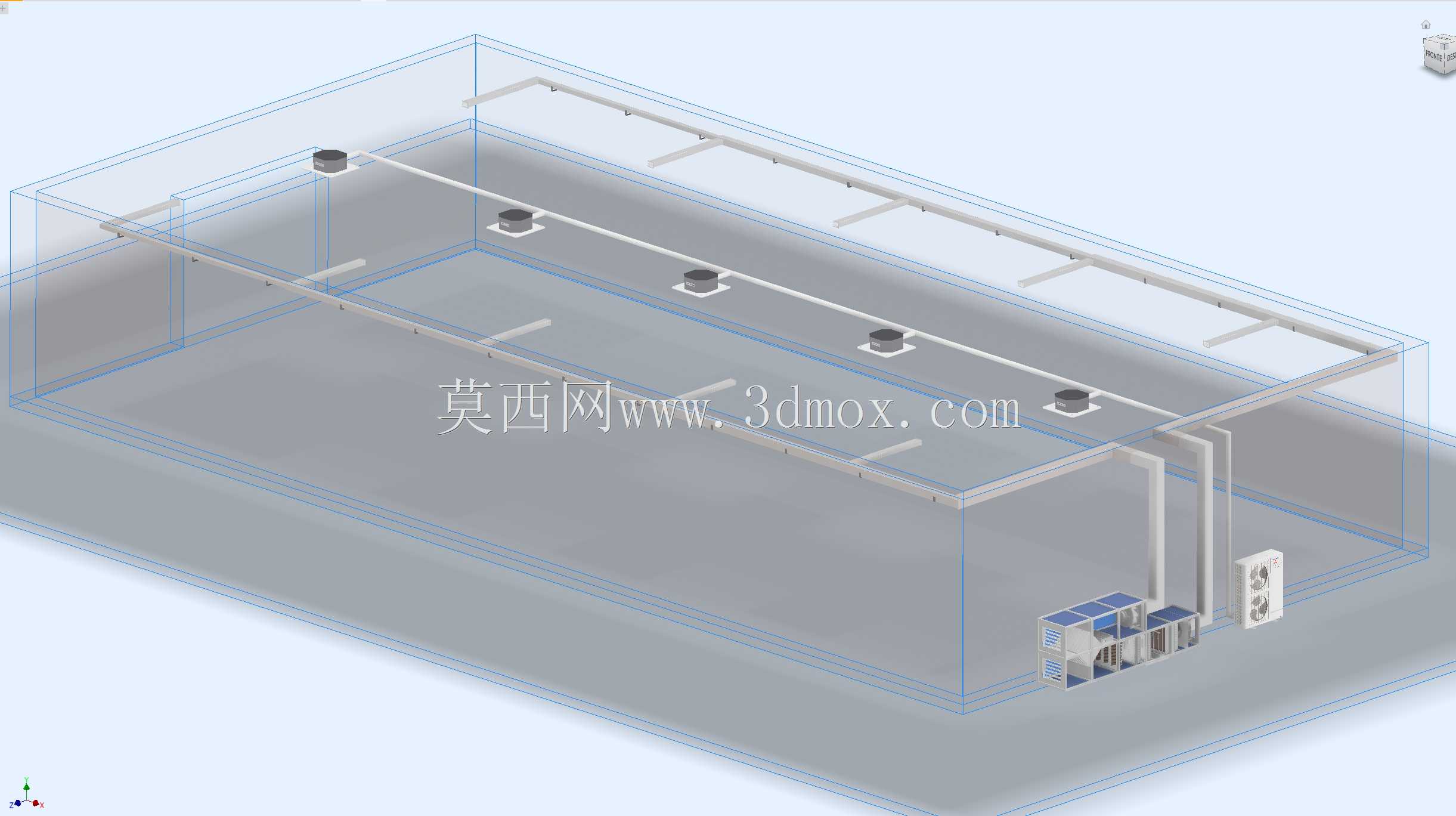

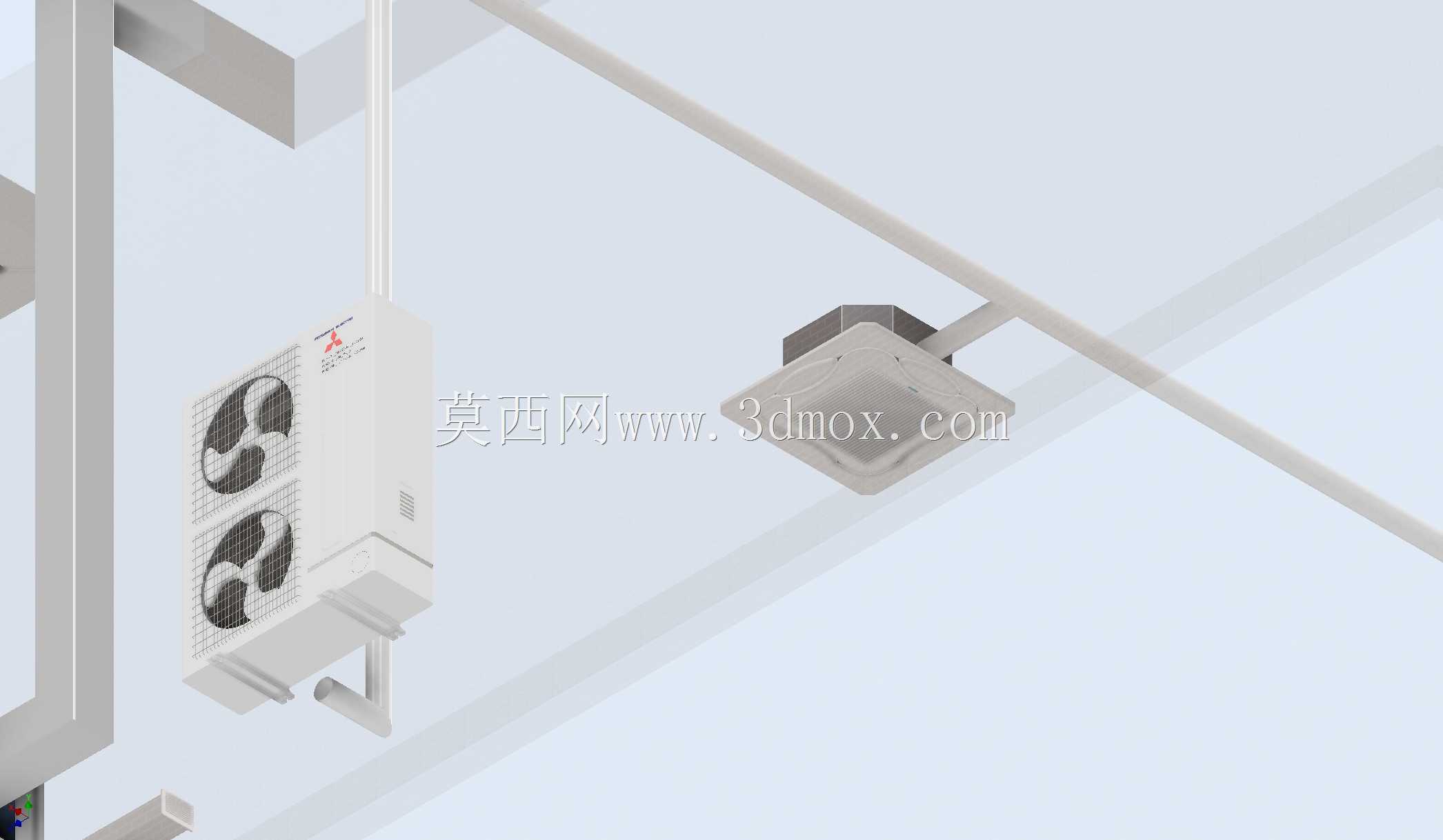

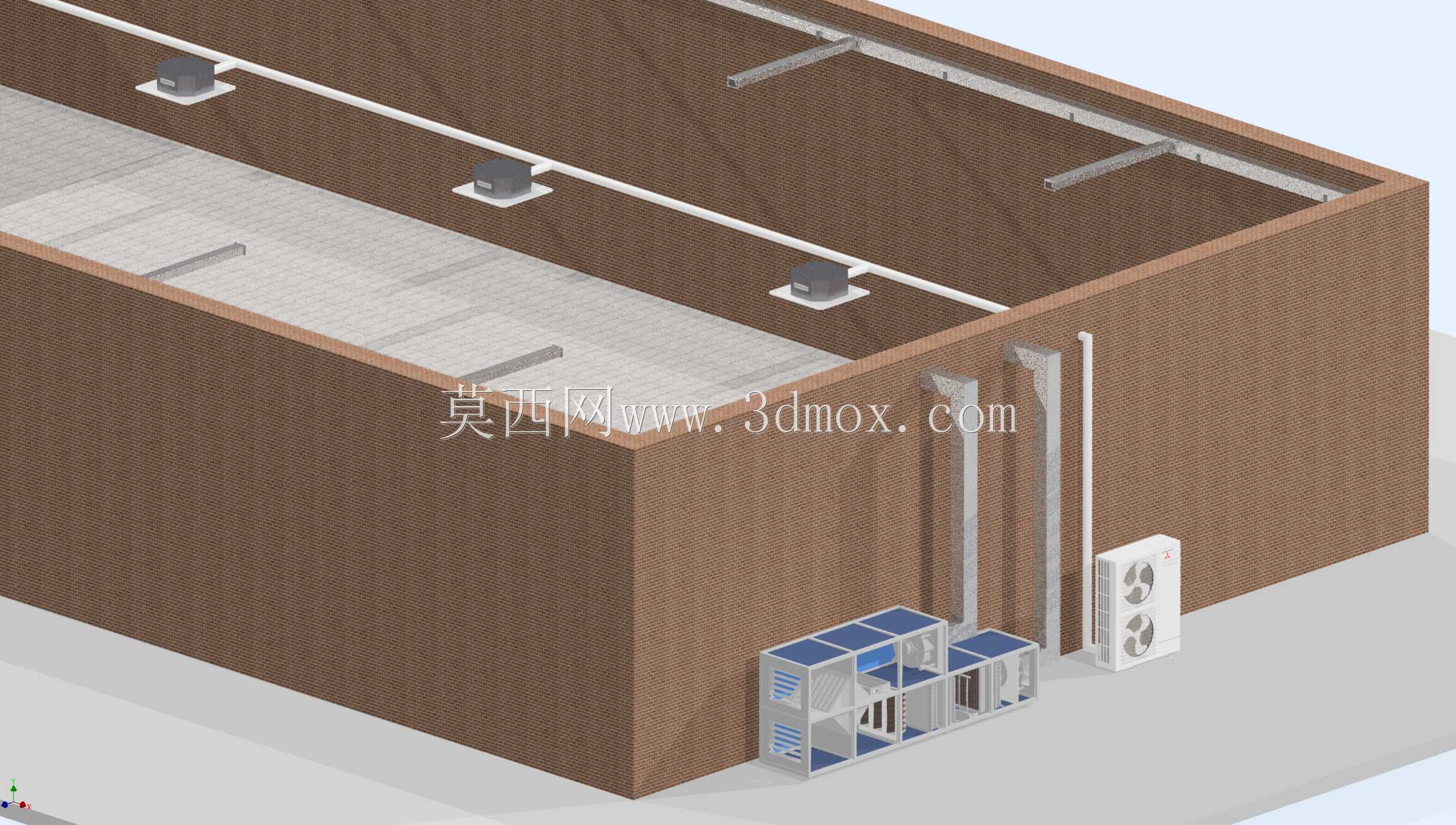

　　这套三维结构呈现的是适配中小型商用建筑、独栋办公或小型生产配套用房的暖通空调末端与冷热源组合方案，在日常工程选型里，这类组合常被用于层高4-6米、单区域面积300-800平的建筑空间，解决常规单空调系统热损偏高、新风供给不足的痛点。从结构布局来看，多柱式带热泵的室外机组沿建筑外墙低位布置，机组与建筑外墙预留不小于600mm的检修操作空间，避免后期运维时散热气流短路，同时连接室内风管的竖向立管沿建筑结构柱边排布，不占用室内主要使用空间，立管穿屋面处做了防水翻边的结构预留，和屋面的空气处理机组接口对位精度控制在5mm以内，减少现场安装时的管道调整量。屋面布置的空气处理段集成了回热模块，送风干管沿屋面梁底敷设，

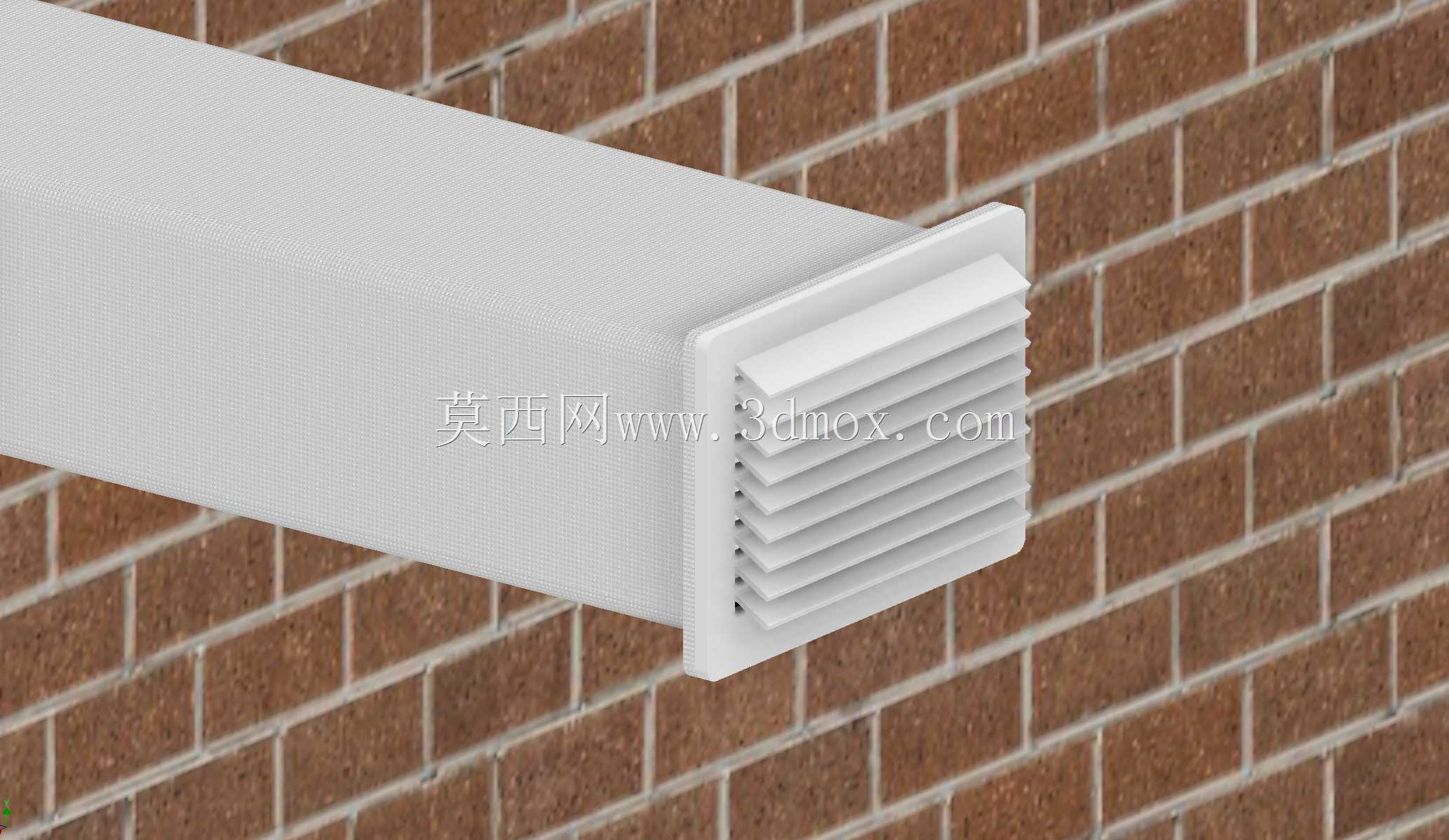

　　通过均匀布置的散流器向室内送风，每个送风点位的间距根据空间气流组织计算设置在3.5-4.5米区间，避免出现送风死角或者局部风速过高的问题。设计阶段首先梳理了常规分体空调在大空间应用里的缺陷：单靠多台内机循环室内空气，无法满足人员长期停留的新风需求，且冬季制热时热空气上浮在空间上部，下部活动区域热损大、温度分布不均，这套组合方案通过带回热器的空气处理单元，将室内排出的污浊空气和引入的室外新风做热量交换，夏季预冷新风、冬季预热新风，降低冷热源机组的负荷损耗，同时多柱式热泵机组采用变容量调节逻辑，可根据室内实际负荷动态调整输出，避免机组频繁启停带来的能耗浪费。从安装边界来看，室外热泵机组的基础做了150mm高的混凝土垫高，

　　避免雨季地面积水浸泡机组壳体，机组旁预留了冷媒管、冷凝水管的走管空间，冷凝水管按千分之五的坡度坡向室外排水点，防止管内积水滋生细菌。室内空气处理段的过滤段、换热段都预留了抽拉检修的操作空间，检修门正对建筑内的检修通道，后期更换滤料、检修换热盘管时不需要拆解主风管结构。风管的支吊架按1.8米的间距布置在屋面结构梁上，不直接固定在屋面板上，避免长期荷载作用下屋面板出现变形渗漏。气流组织设计上，采用上送上回的排布方式，回风口设置在室内空间上部靠近立管的位置，和送风口保持不小于1.5米的水平距离，防止送风气流未完成室内循环就直接被回风抽走，形成气流短路。回热器的结构采用叉流换热形式，换热芯体采用可拆卸结构，积尘后可直接抽出清洗，

　　不需要整体更换换热段，降低后期运维成本。在结构建模过程中，所有管线的碰撞检查都提前完成，风管和屋面的消防管线、电气桥架保持不小于100mm的安全间距，避免现场安装时出现管线打架的问题，热泵机组的冷媒管预留了合适的弯曲半径，弯折处不出现扁管问题，保证冷媒流动顺畅。这套系统的控制逻辑和室内温湿度传感器联动，可根据室内实时的温度、湿度参数调整新风比例和热泵输出功率，在人员密集时段加大新风供给，在非工作时段调低机组输出维持基础室温，在保证室内环境舒适度的前提下，尽可能降低系统运行能耗。对于结构设计从业者来说，这类模型可直接参考其管线排布逻辑、设备安装预留尺寸，在做同类建筑的机电配套建模时，可直接复用其设备定位、支吊架布置、检修空间预留的设计参数，减少重复建模的工作量，也能避免常规设计里容易忽略的安装边界问题，比如机组散热空间不足、管线碰撞、检修空间预留不够等常见工程问题。
