带热回收功能组合式空气处理机组结构设计

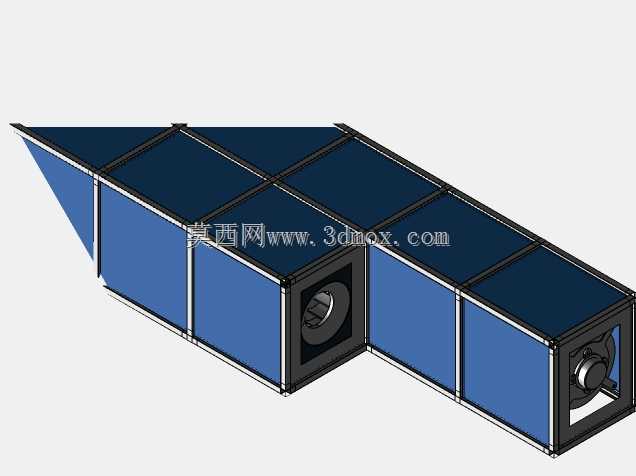

　　在商用中央空调、工业洁净厂房、大型公共建筑的通风空调系统中，带热回收功能的空气处理机组是承担空气过滤、温湿度调节、新风输送核心功能的关键末端设备，本次拆解的组合式机组结构，覆盖了从新风引入到处理后送风的全流程功能段，完全贴合常规项目的选型配置逻辑。从现场安装的边界条件来看，这类机组通常布置在设备层空调机房内，整体采用模块化框架拼接结构，框架采用标准铝型材搭配角件锁合，壁板为夹芯保温板，单段模块的宽度和高度遵循常规通风设备的运输限界要求，长度可根据功能段配置灵活调整，安装时需在底部预留100-150mm的混凝土基础或槽钢基座，同时在机组两侧预留不小于600mm的检修空间，方便过滤器更换、盘管检修、风机维护等日常操作。

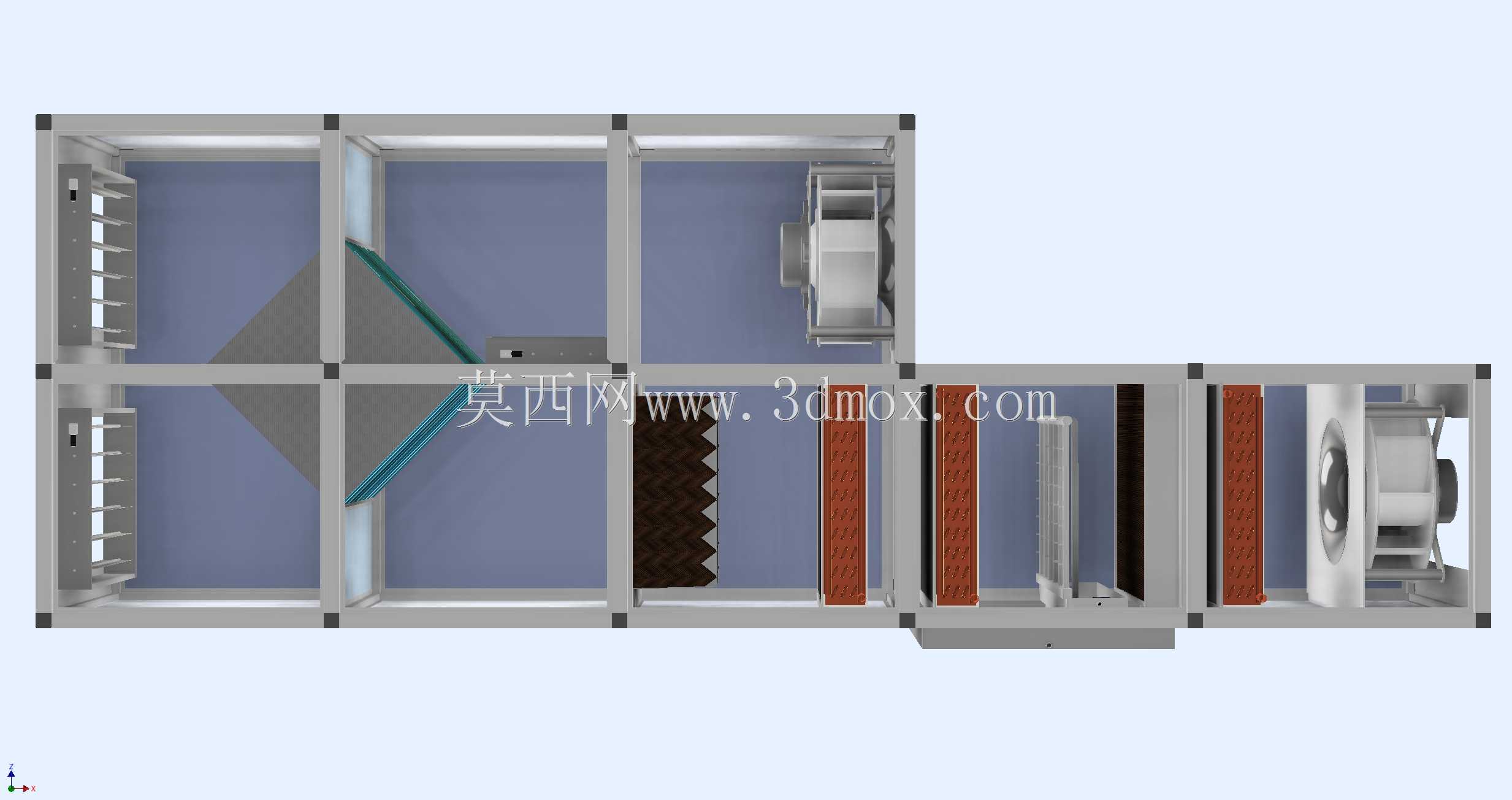

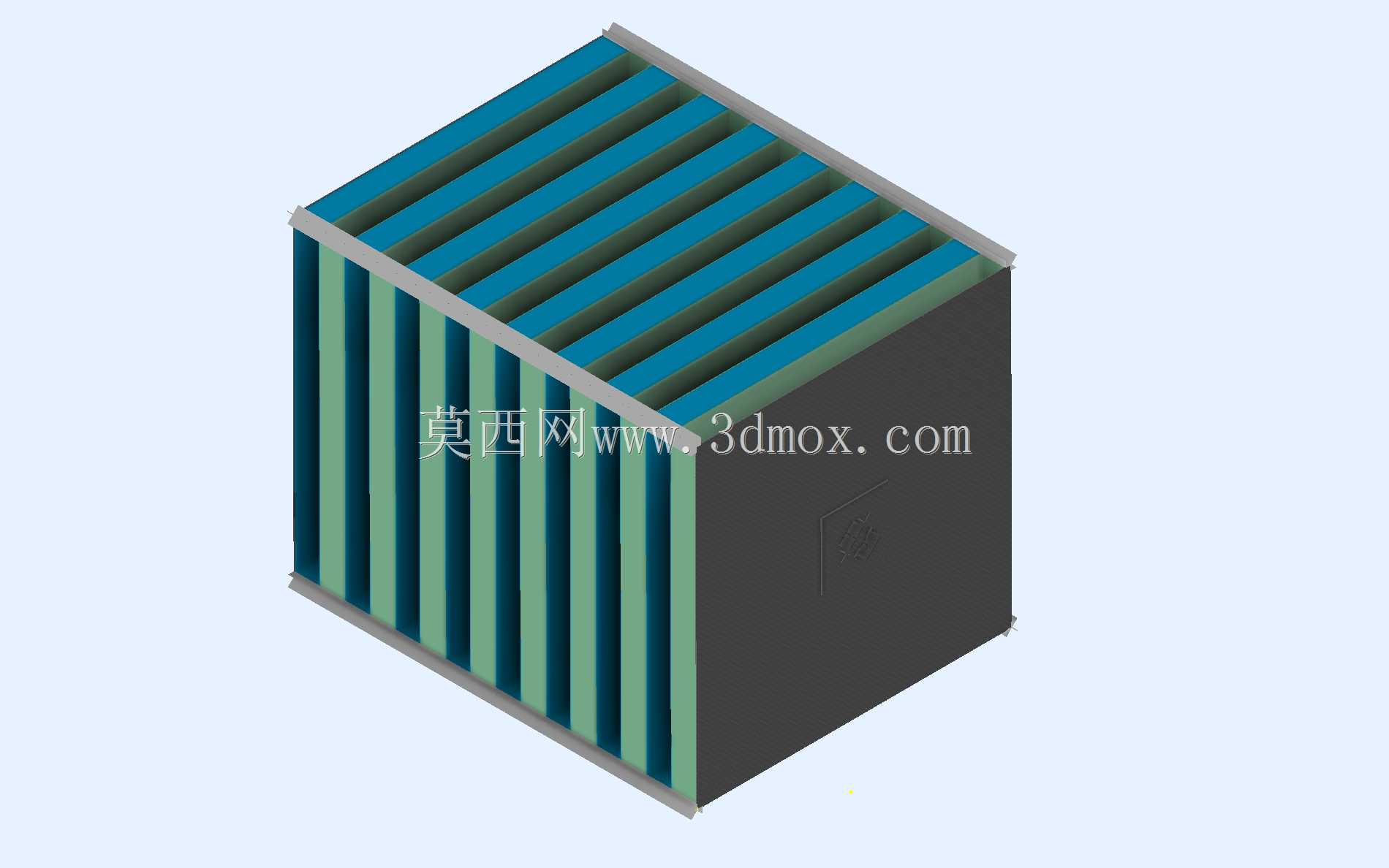

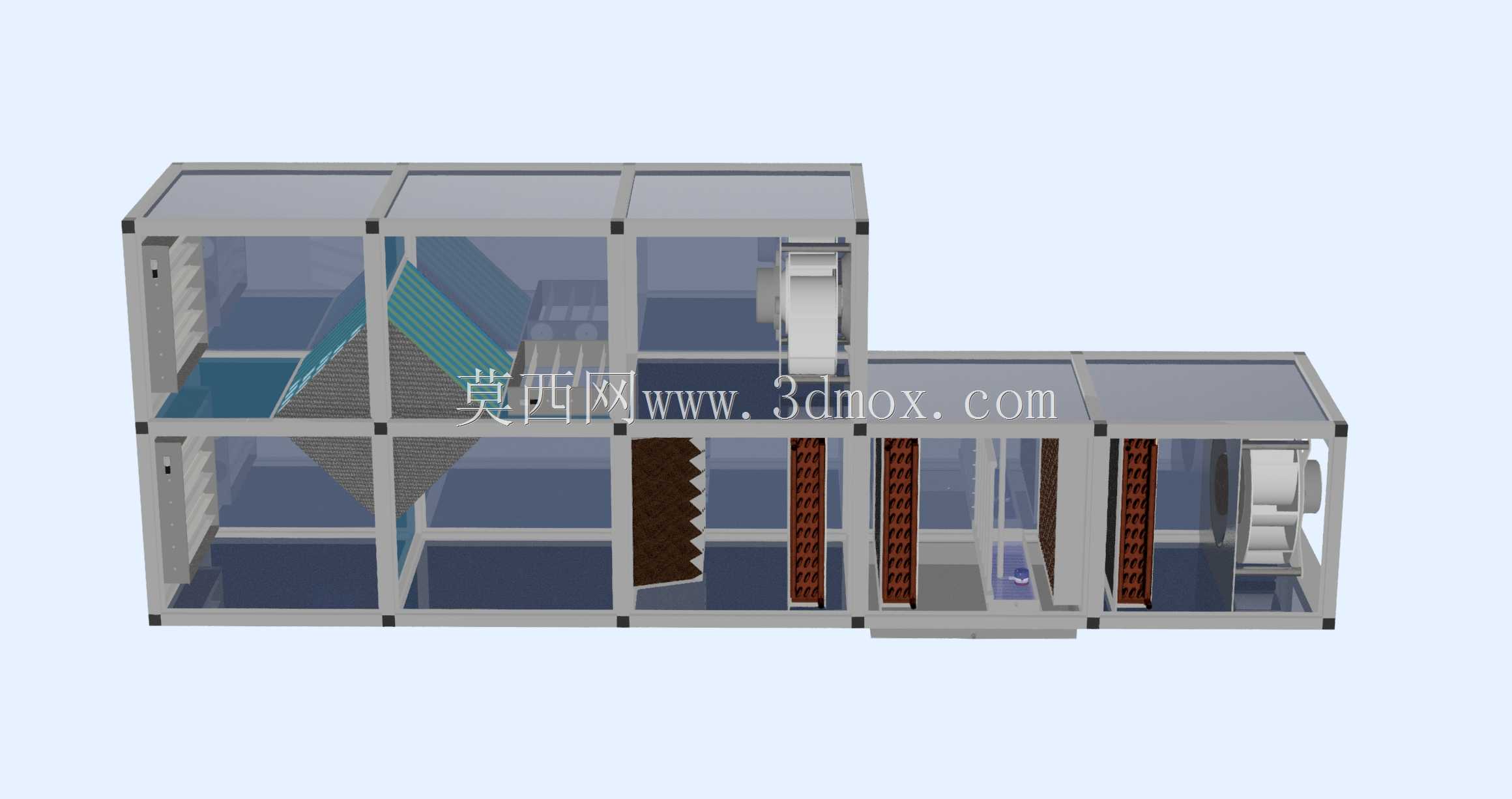

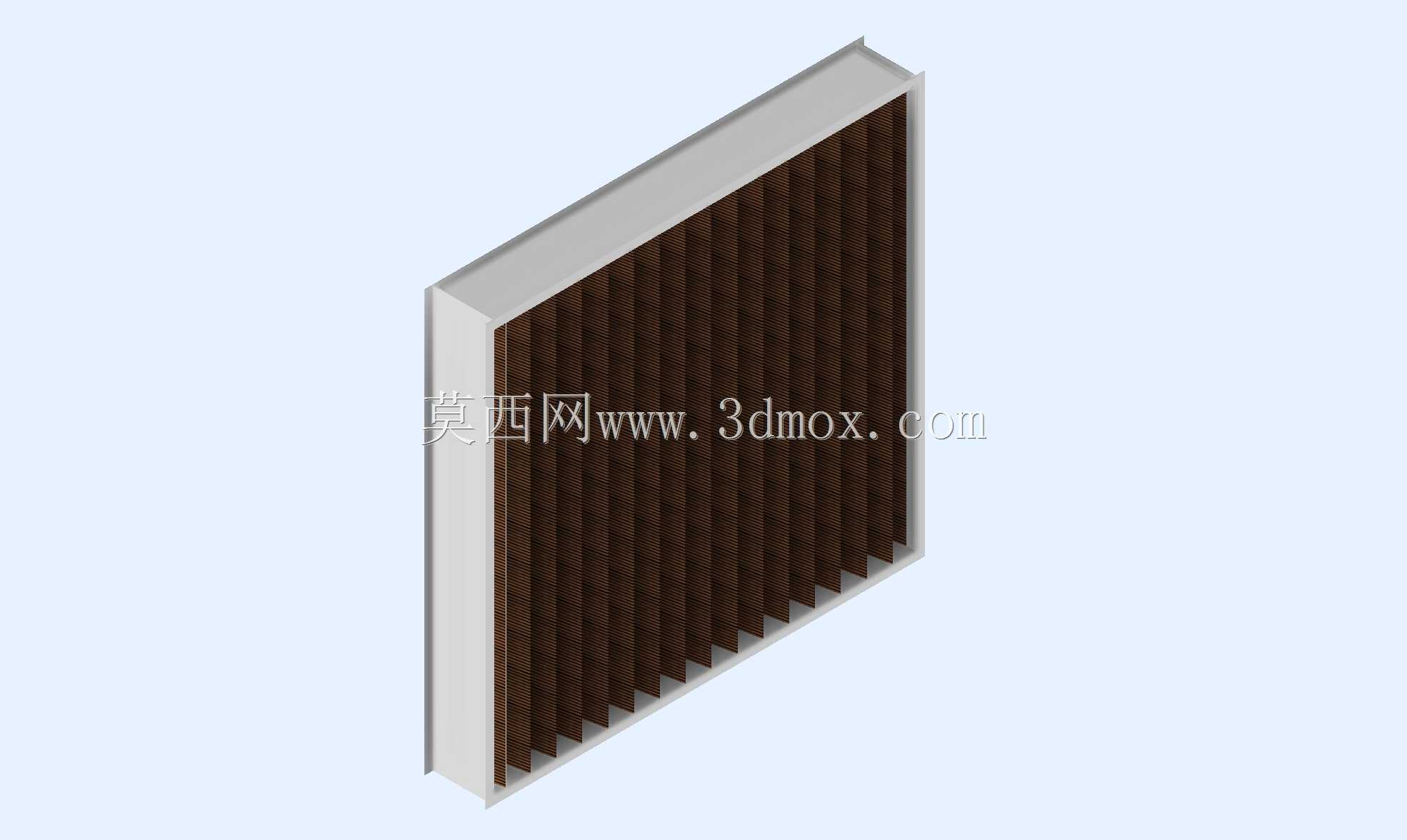

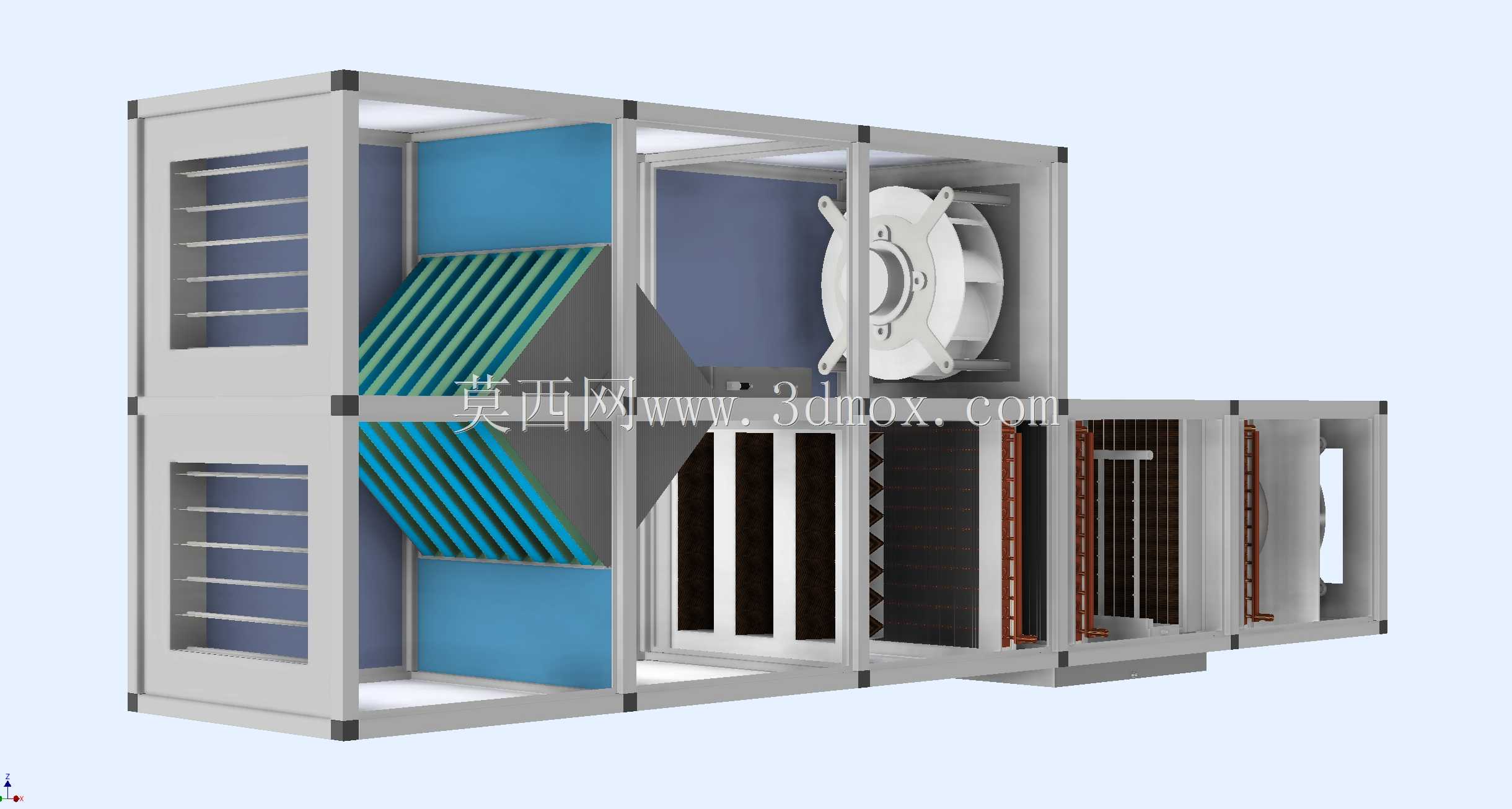

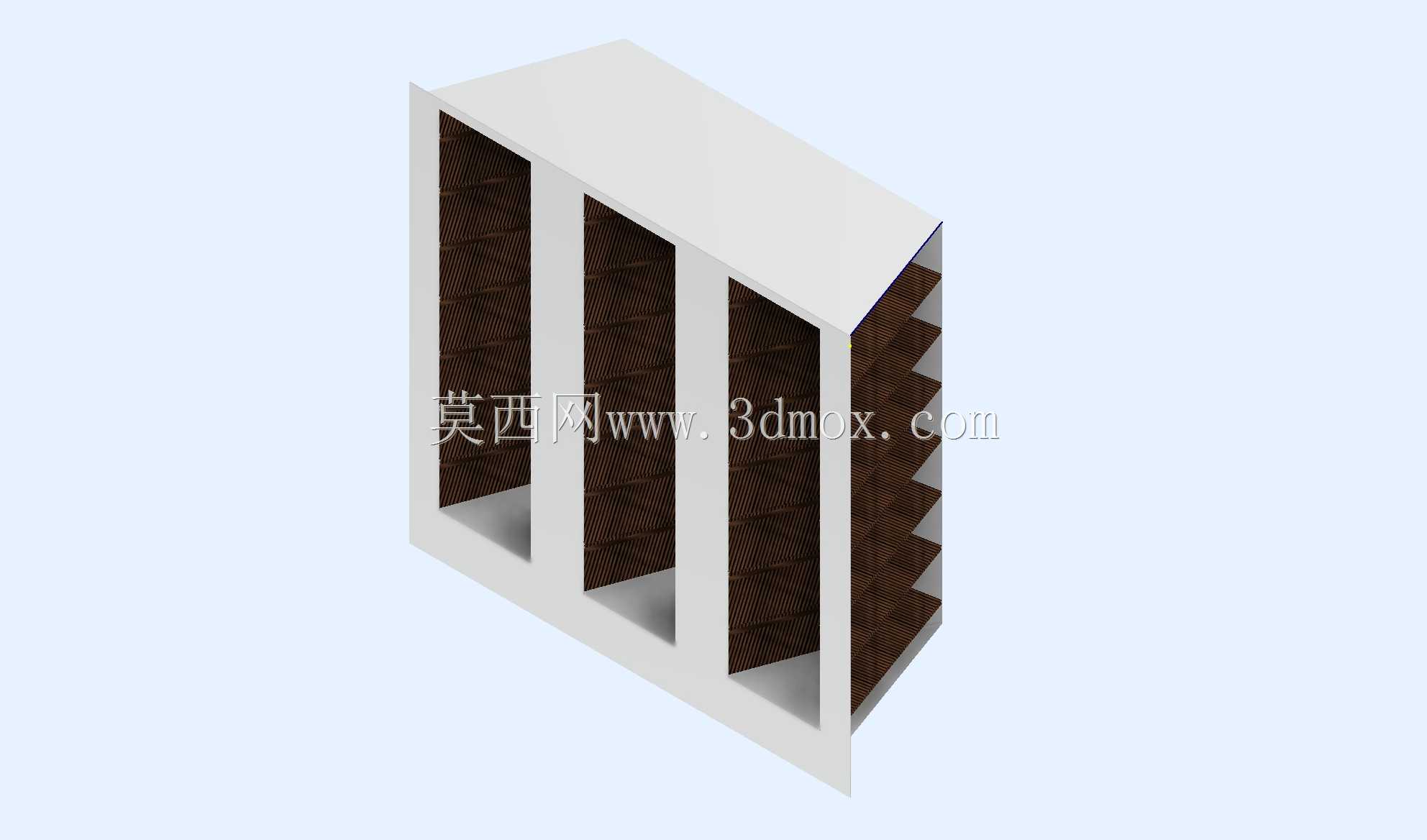

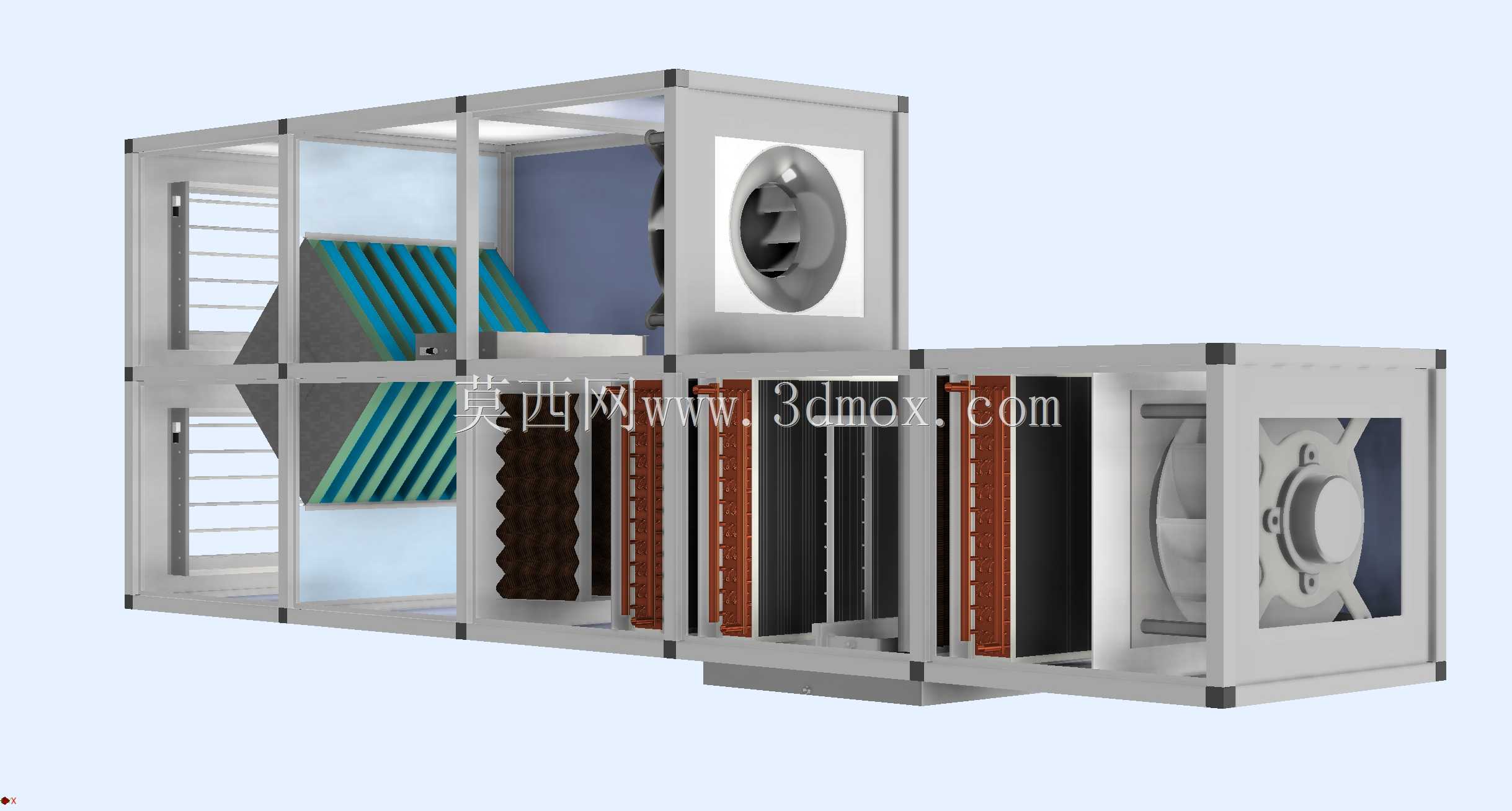

　　从功能段的排布逻辑来看，机组采用上下分层的双通路结构，分别对应新风进风与室内排风的流道，热回收段布置在机组的前端位置，采用叉流板式换热芯体，芯体为铝箔或亲水膜材质，可实现排风与新风之间的显热或全热交换，夏季回收排风中的冷量降低新风焓值，冬季回收排风中的热量提升新风温度，大幅降低空调系统的冷热负荷损耗，换热芯体采用抽拉式安装结构，无需拆解机组框架即可完成芯体的清洁或更换。热回收段之后依次设置初效过滤段、中效过滤段，初效过滤器采用板式G4等级，过滤粒径5μm以上的大颗粒尘埃，中效过滤器采用袋式F8等级，过滤1μm以上的细颗粒物，两级过滤均采用侧装抽拉结构，框架上设置压差检测接口，可实时监测过滤器阻力，提醒运维人员及时更换滤材。

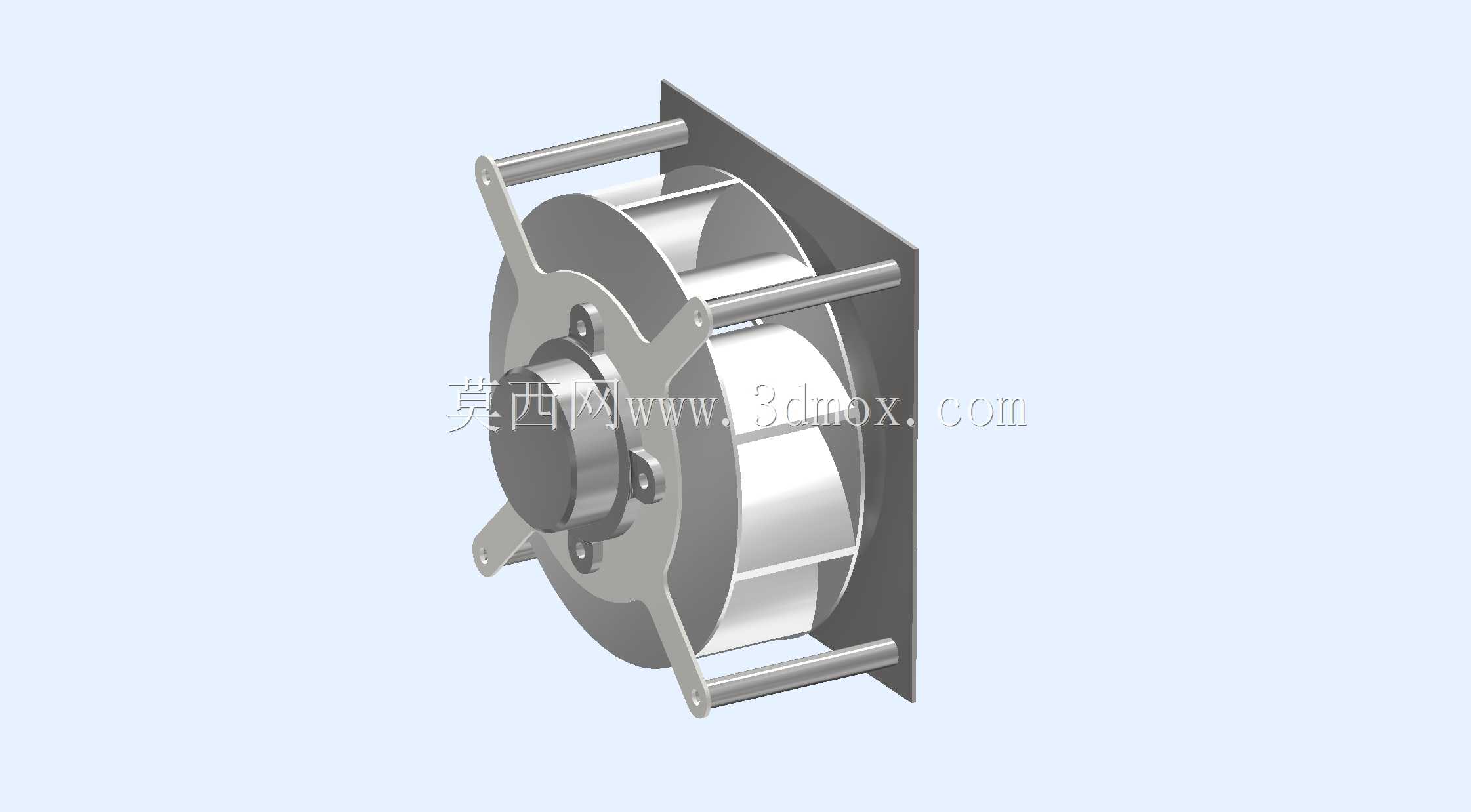

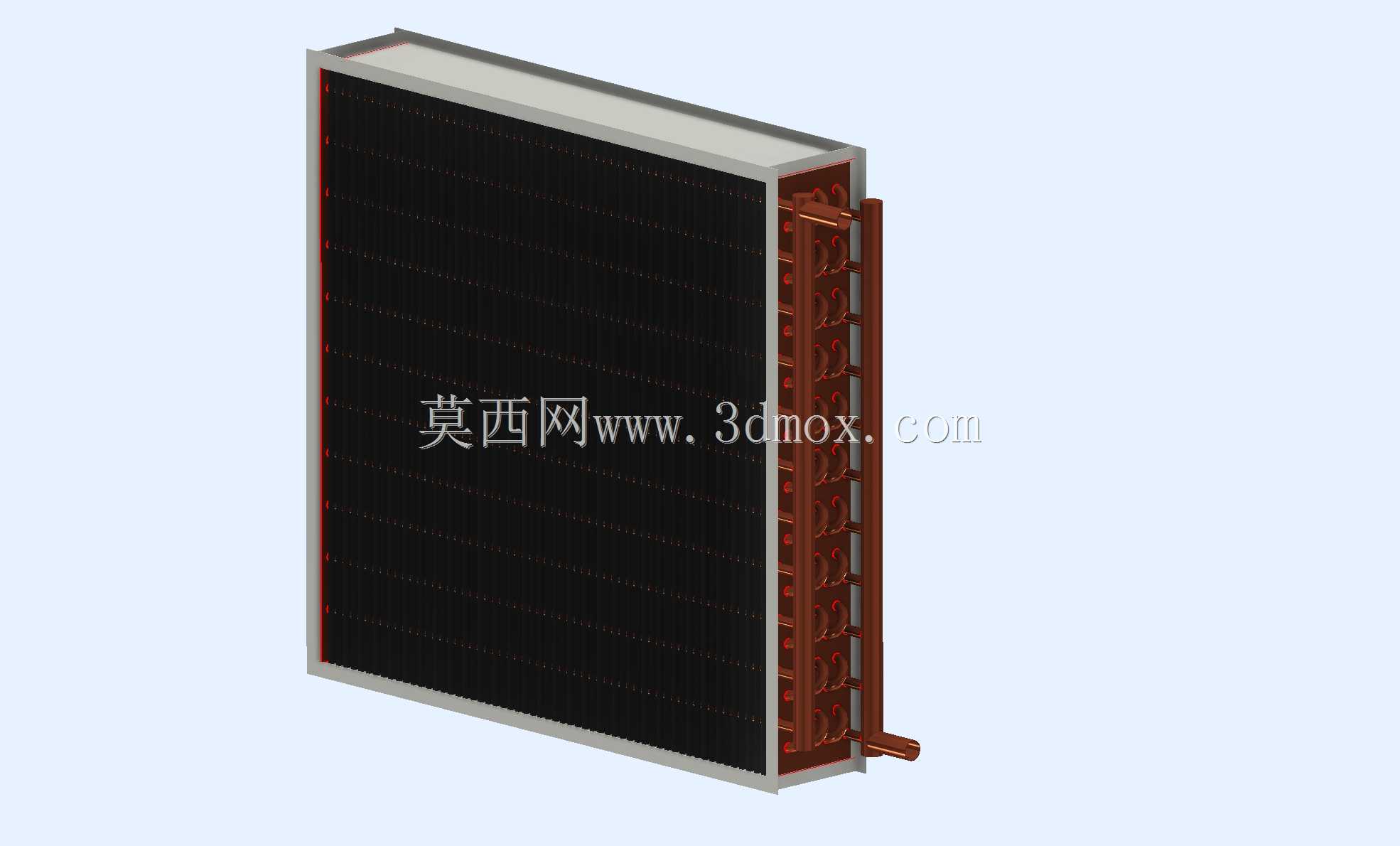

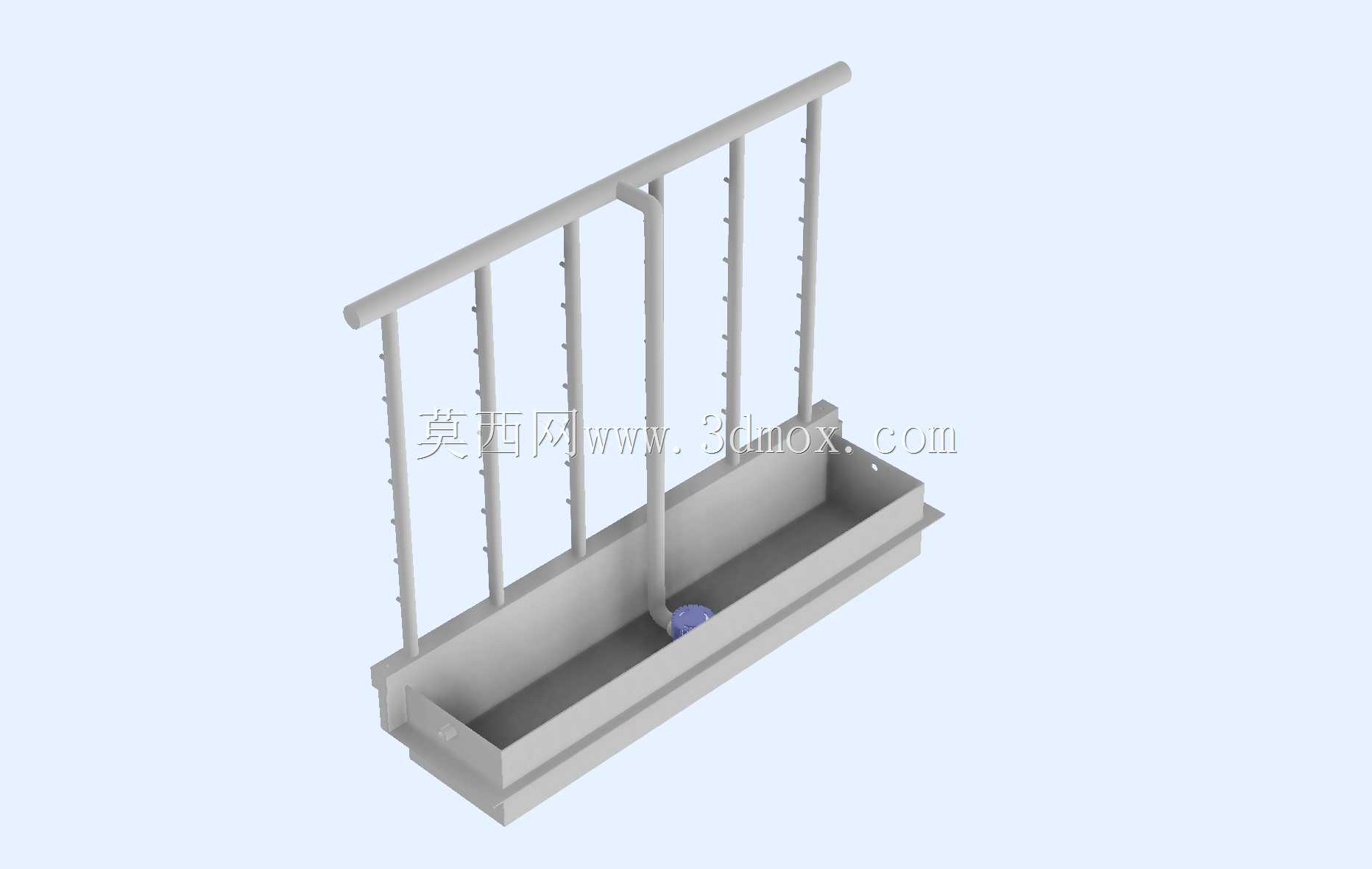

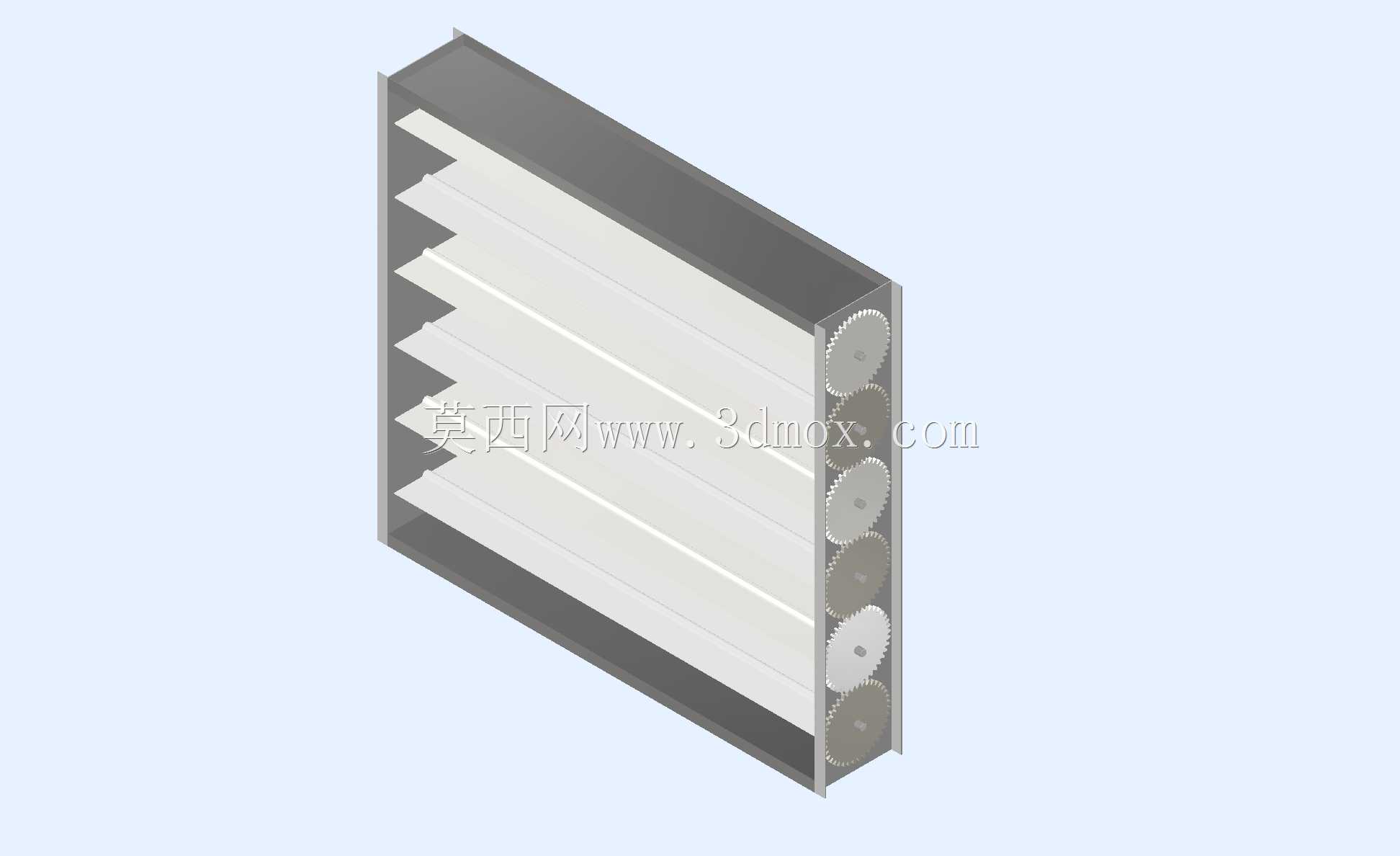

　　过滤段之后布置表冷/加热盘管段，盘管采用铜管串铝翅片结构，根据项目需求可两管制或四管制配置，夏季通入7℃冷冻水实现空气降温除湿，冬季通入60℃热水实现空气加热，盘管段下方设置整体式凝水盘，凝水盘做坡度设计，排水口设置水封，可及时收集冷凝水并排出机组，避免积水滋生细菌。盘管段之后配置湿膜加湿器或干蒸汽加湿器接口，冬季供暖工况下可对空气进行等焓或等温加湿，将送风相对湿度控制在40%-60%的舒适区间。机组的送风段与回风段分别配置离心式风机，风机采用弹簧减震器安装在机组底座上，与壁板之间采用软连接，避免风机运行振动传递到机组框架产生噪音，风机入口设置风量调节阀，可根据系统阻力调整送回风量，匹配不同工况下的风量需求。

　　机组的排风段同样设置止回阀，避免室外空气倒灌进入室内。在三维建模过程中，所有功能段的接口尺寸都遵循通风管道的标准模数，送回风口的法兰采用角钢法兰，可直接与现场的通风风管对接，所有检修门都设置在机组的操作侧，检修门采用压紧式门锁，搭配密封胶条，保证机组运行时的漏风率控制在国标允许范围内。这类结构的机组可适配不同规模的空调系统，通过增减功能段即可满足不同项目的空气处理需求，建模时所有零部件都做了参数化处理，调整框架型材长度、盘管排数、过滤器尺寸即可快速衍生出不同风量的机型，大幅提升设计选型阶段的方案调整效率。
