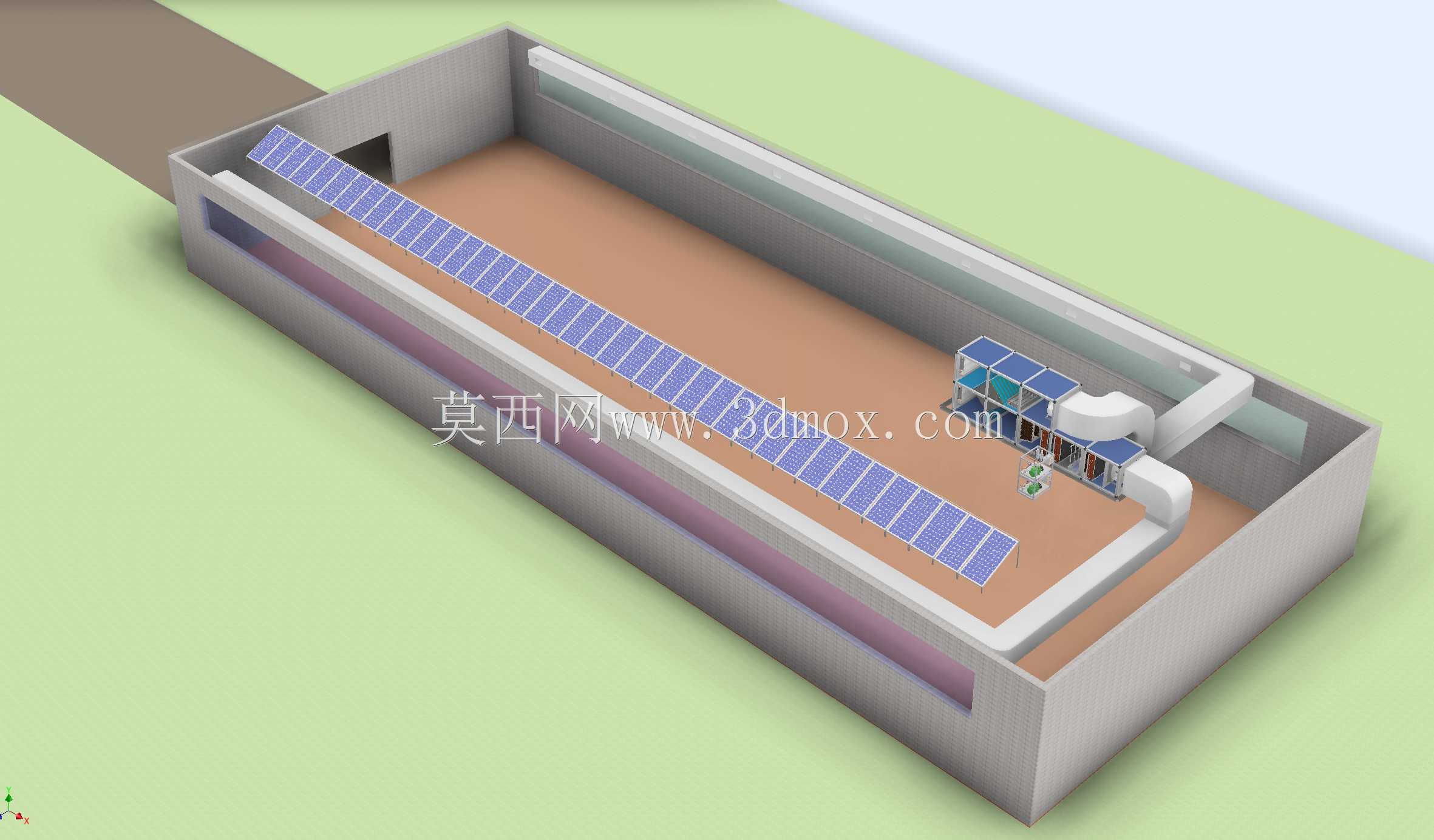

工业建筑带光伏热泵的热回收空调系统

　　这套带热回收功能的空调系统，主要面向大跨度工业厂房、产业园区配套建筑这类需要持续通风换气同时兼顾能耗控制的场景，区别于普通商用空调机组，它把空气处理、余热回收、热泵调温、光伏补能几个模块做了集成化的三维布局设计，在建模阶段就充分考虑了现场安装的排布逻辑。从实际用途来看，工业生产场景里往往存在设备散热大、车间需要持续补入新风、冬季排风带走大量热量的问题，这套系统的核心逻辑就是把排风中的余温通过热回收芯体传递给新进风，减少热泵模块的功率负载，同时配套的光伏阵列可以直接给机组的风机、控制回路供给清洁电力，进一步降低日常运行的能耗水平。在功能特性上，机组的空气处理段做了分层结构设计，新风进风段设置了初效过滤层级，避免室外扬尘进入车间内部，

　　热回收段采用叉流换热结构，排风与新风在芯体内部完全隔离，不会出现废气倒灌进新风侧的问题，热泵模块可以根据室外温度切换制冷、制热模式，过渡季节还可以旁通热回收芯体直接引入新风，减少风阻损耗。建模过程中，设计思路优先考虑了设备的运维便利性，所有过滤段、换热芯体的检修门都预留了足够的开启空间，机组的进出风接口采用标准法兰结构，方便和现场的通风风管做对接，配套的光伏支架采用倾角可调的结构设计，可以根据项目所在地的纬度调整光伏板的安装角度，最大化光伏发电效率。关于外形尺寸与安装边界，整套机组的主机段采用模块化拼接结构，单个模块的宽度控制在2.2米以内，满足普通货运车辆的运输要求，现场不需要做额外的拆解就能直接转运到安装点位，

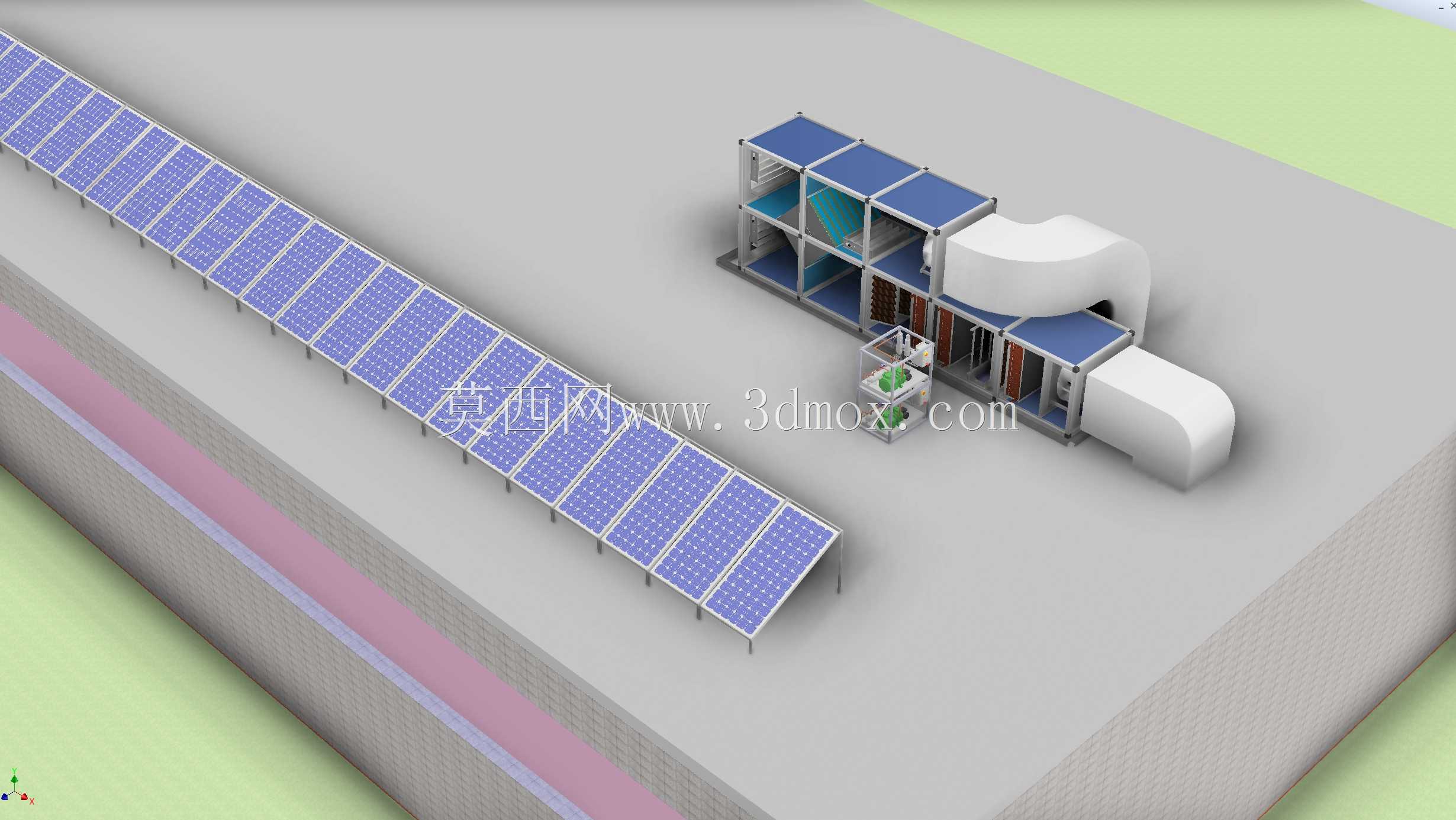

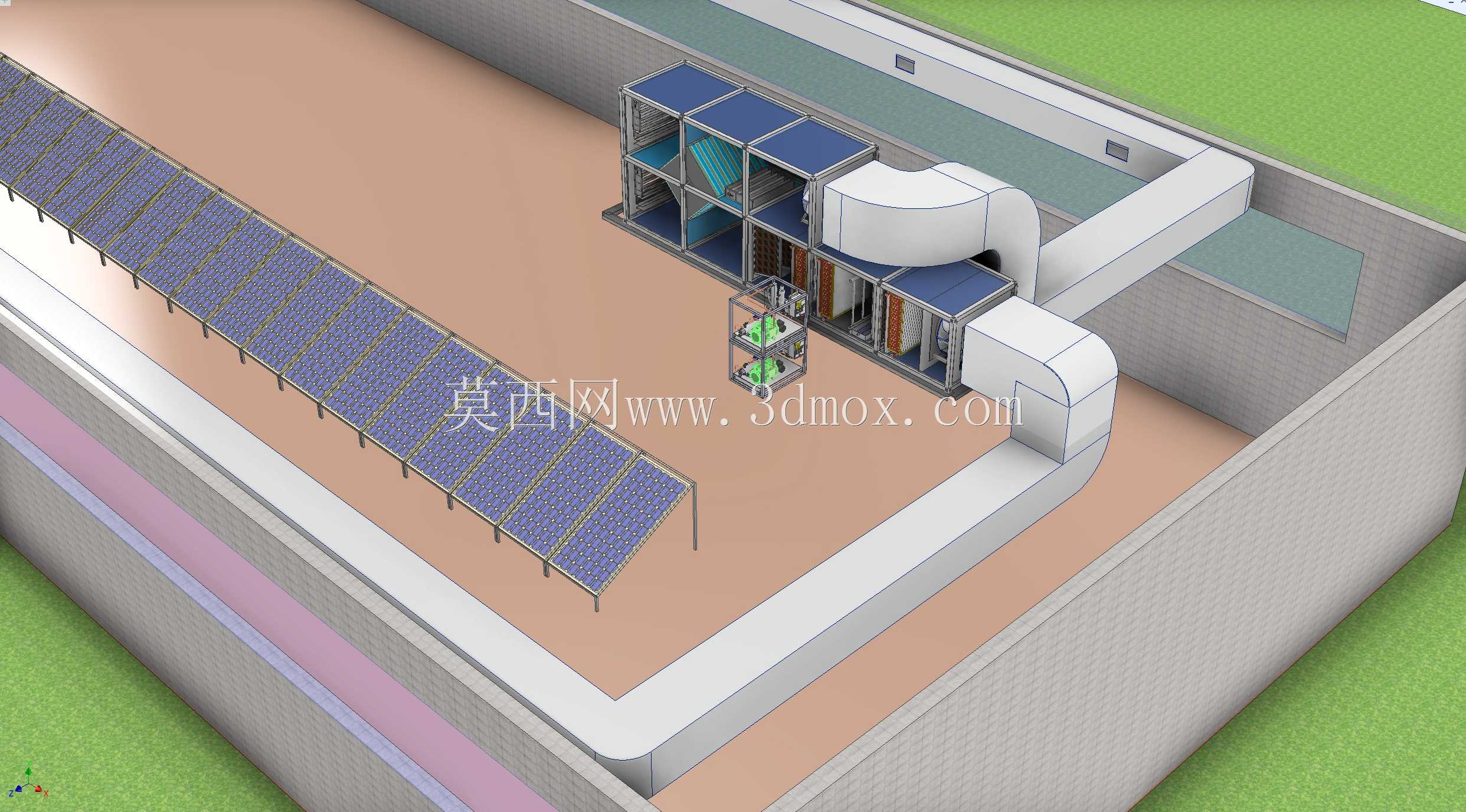

　　光伏阵列的排布预留了检修通道，每排光伏板之间的间距按照冬至日上午9点到下午3点无遮挡的要求做了核算，避免前排光伏板遮挡后排影响发电效率，机组基础的荷载参数在建模阶段就做了同步标注，安装现场只需要按照预留的地脚螺栓位置做混凝土基础即可，不需要额外做结构加固。在风管对接的边界设计上，机组的送风、排风接口都做了变径处理，对接常规的矩形通风风管不需要额外制作异形转接件，机组的冷凝水排放接口设置在设备最低点，安装时只需要就近接入厂区的废水管网即可，不需要额外提升冷凝水的排放高度。整套模型的结构细节还原度较高，从光伏板的接线盒、机组的检修门把手，到风管的软连接结构都做了等比例建模，结构设计人员可以直接参考这套排布逻辑做项目的初步方案布局，也可以根据具体项目的新风量需求，增减对应的功能模块，调整光伏阵列的排布规模，适配不同面积的工业建筑通风空调需求。
