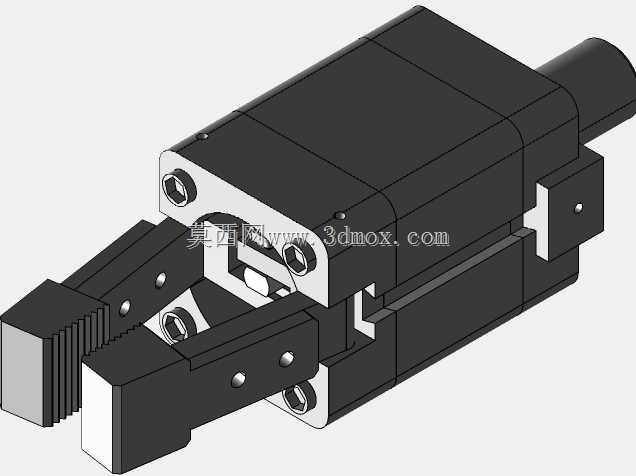

带橡胶延长件双爪气动夹持执行机构

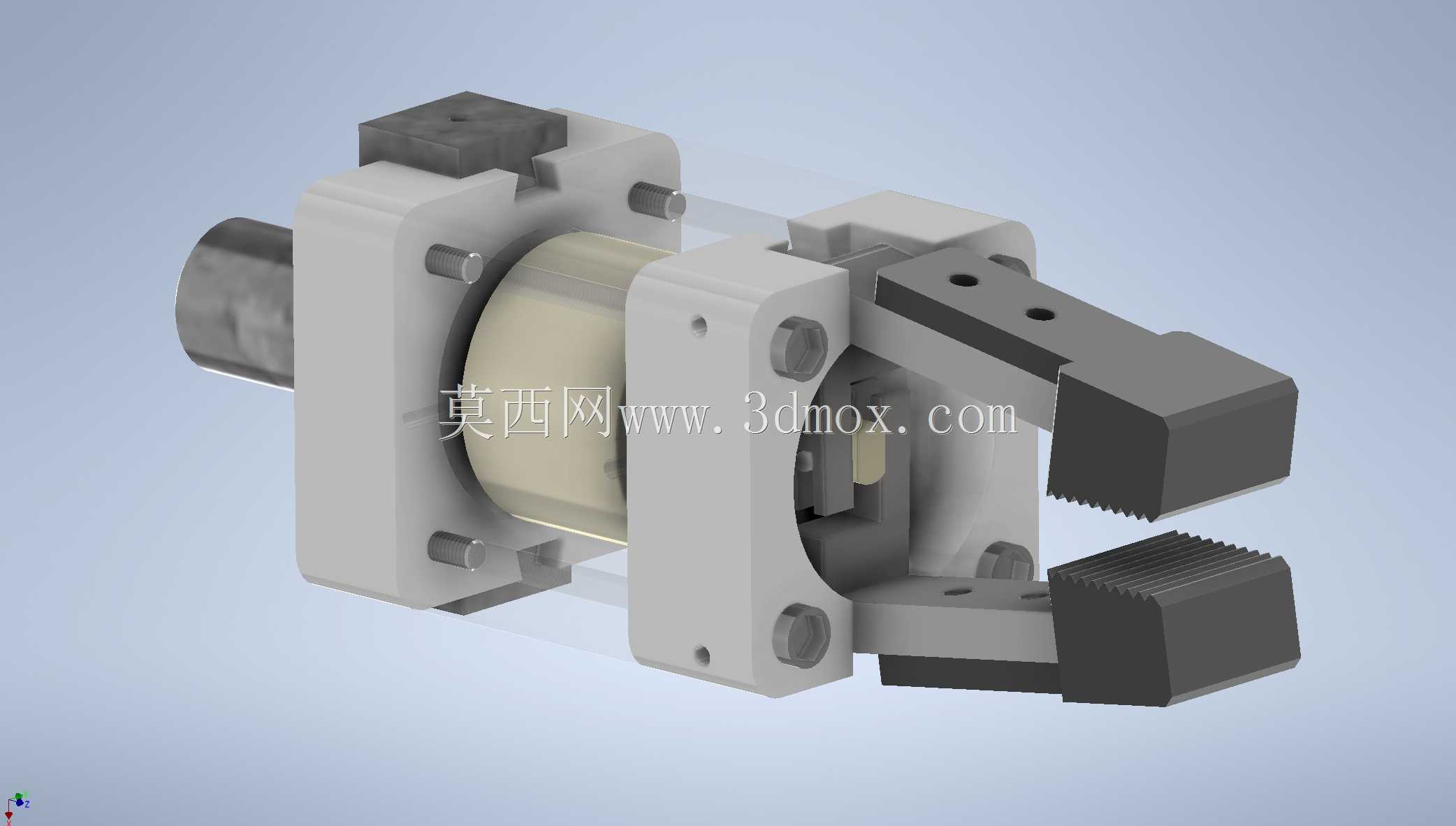

　　在轻工装配、电子元器件分拣、小型工件上下料的产线场景里，这类带橡胶延长件的双爪气动夹持器是末端执行环节的常用部件，很多做非标自动化集成的工程师在选型时，都会优先考虑这类带软质接触延长结构的夹持方案，毕竟常规刚性夹爪在接触表面易刮花、外形有小幅公差的工件时，很容易出现夹伤、夹持滑脱的问题。从结构设计逻辑来看，这款夹持器的主体采用方形安装基座，基座一侧预留了标准的气动接口位，可直接对接车间常规的0.5-0.8MPa压缩空气管路，内部的活塞驱动结构做了对称布局，保证两个夹爪的开合行程完全同步，不会出现单爪偏斜导致的工件夹持偏移问题。夹爪末端的橡胶延长件是整个结构的设计核心，这部分橡胶件采用邵氏硬度55-60度的耐磨丁腈橡胶材质，

　　通过嵌入式卡扣结构固定在金属夹爪的安装槽内，不需要额外螺丝紧固，更换时直接拔出旧件卡入新件即可，维护效率比传统粘接式软爪高很多。橡胶延长件的夹持接触面做了细密的网格防滑纹，接触工件时能在0.2MPa的夹持气压下提供足够的静摩擦力，即使是表面光滑的塑料壳体、玻璃小件，也能在夹爪开合行程范围内稳定夹持，不会出现转运过程中工件掉落的情况。从安装边界来看，这款夹持器的主体安装面为42mm见方的标准尺寸，四个安装孔位采用M4内螺纹，孔距为32mm，可直接适配市面上多数标准气动滑台、六轴小型机器人的末端法兰安装位，不需要额外做转接板加工。夹爪的单爪开合行程为8mm，加装橡胶延长件后，可夹持的工件直径范围为6mm-22mm，

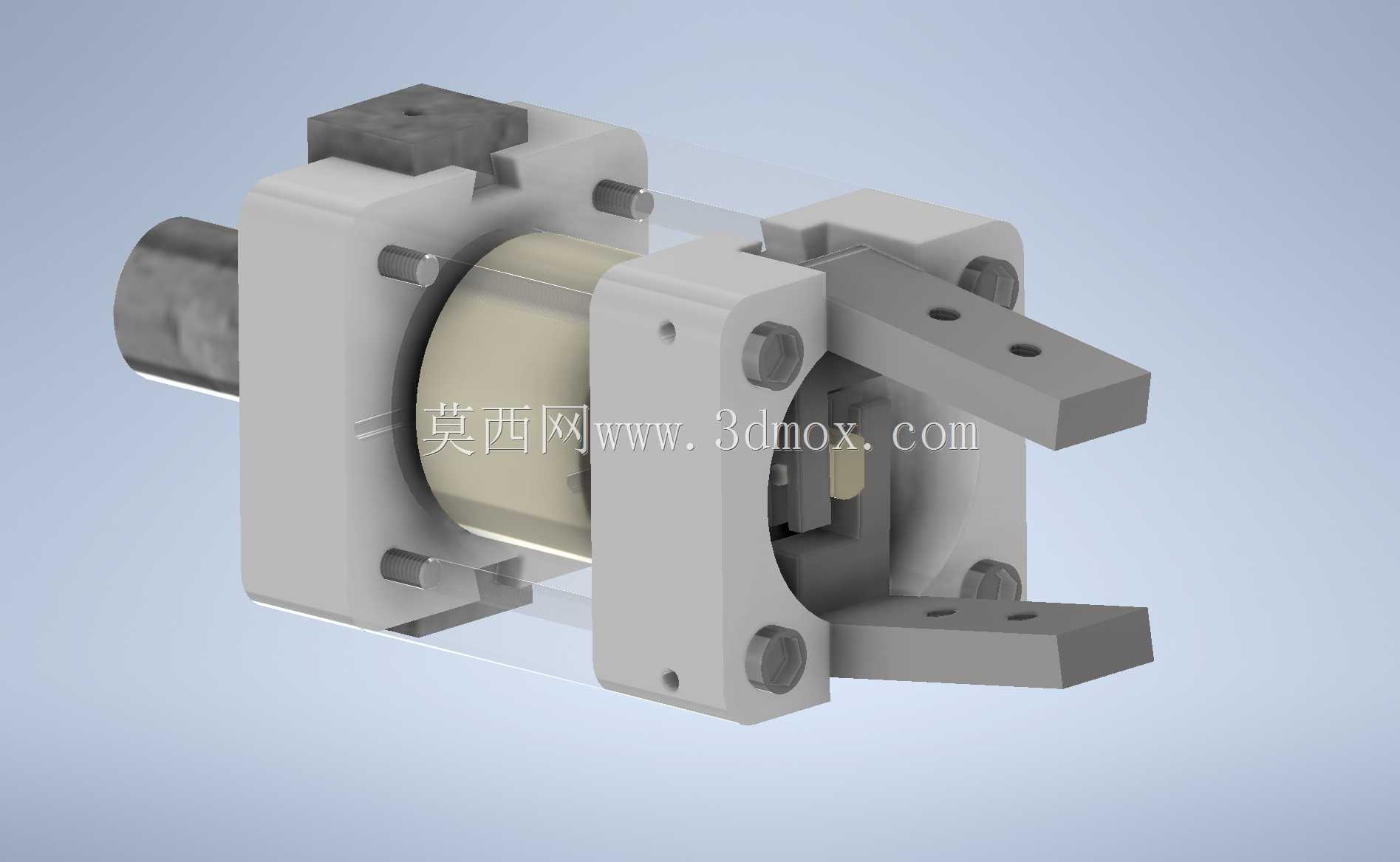

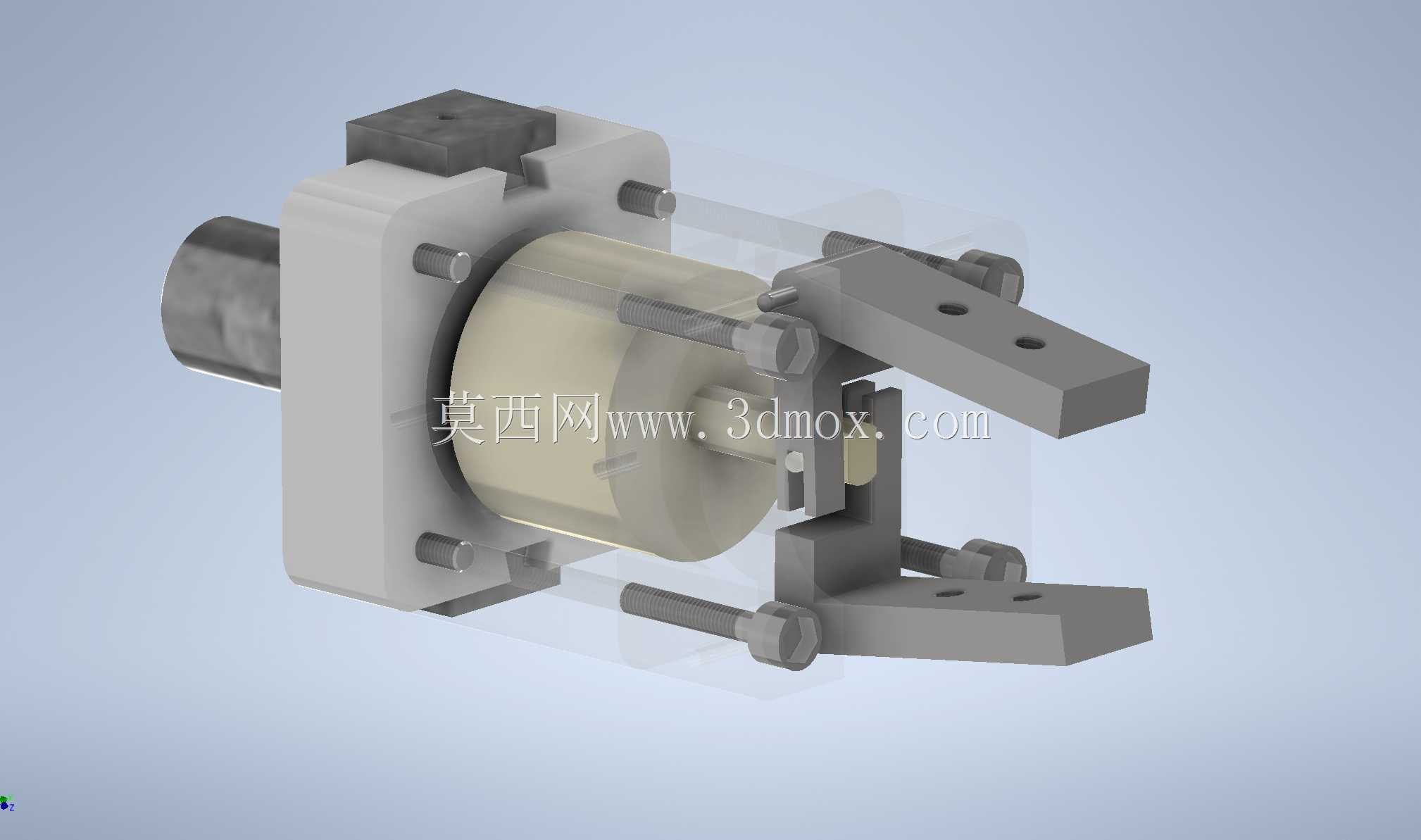

　　整体结构的总长度（不含安装侧伸出的气嘴部分）为78mm，宽度方向最大尺寸为48mm，在狭小的装配工位内布置时不会和周边的工装夹具产生运动干涉。实际应用中，这类夹持器常搭配垂直安装的气动滑台使用，完成小型零件从料道到装配位的转运工序，在3C产品的外壳组装工位，橡胶延长件能避免夹爪在塑料外壳表面留下夹痕，省去了后续打磨修复的工序；在食品包装线的小件分拣工位，橡胶件的耐油污特性也能满足长期接触包装油脂的使用需求，不需要频繁更换接触部件。设计这款夹持器的三维结构时，工程师特意将内部的活塞传动部分做了透明化的结构展示，能清晰看到内部的楔形传动块如何将活塞的直线运动转化为两个夹爪的同步开合动作，这种楔形传动结构相比齿轮齿条式的夹爪传动，

　　传动间隙更小，夹持重复定位精度能控制在0.02mm以内，完全满足小型零件精密装配的精度要求。夹爪的金属主体部分采用6061铝合金硬质阳极氧化处理，表面硬度达到HV400以上，长期往复开合不会出现接触面磨损导致的间隙变大问题，橡胶延长件的更换周期在正常三班倒的产线使用场景下可达3个月以上，相比普通聚氨酯软爪的使用寿命提升了近一倍。在做产线布局的三维仿真时，这款夹持器的模型可以直接导入产线装配体中，提前模拟夹爪在不同开合位置的运动包络，验证夹爪取放工件时是否会和料仓、定位工装产生碰撞，减少现场调试时的结构修改工作量。很多刚接触末端执行机构设计的工程师，容易忽略软质接触件的安装结构设计，要么把橡胶件设计成需要螺丝固定的形式，导致更换时要拆装整个夹爪，要么橡胶件的嵌入深度不够，夹持稍大一点的工件就会出现橡胶件脱落的问题，这款结构里橡胶延长件的嵌入深度达到了8mm，卡扣位置做了15度的倒钩结构，即使夹持力达到上限，橡胶件也不会从夹爪基座上脱出，这部分细节设计是经过多轮现场验证优化后的结果，能很好适配多数工业场景的常规夹持需求。
