带12V齿轮电机驱动的空调空气流量调节风门

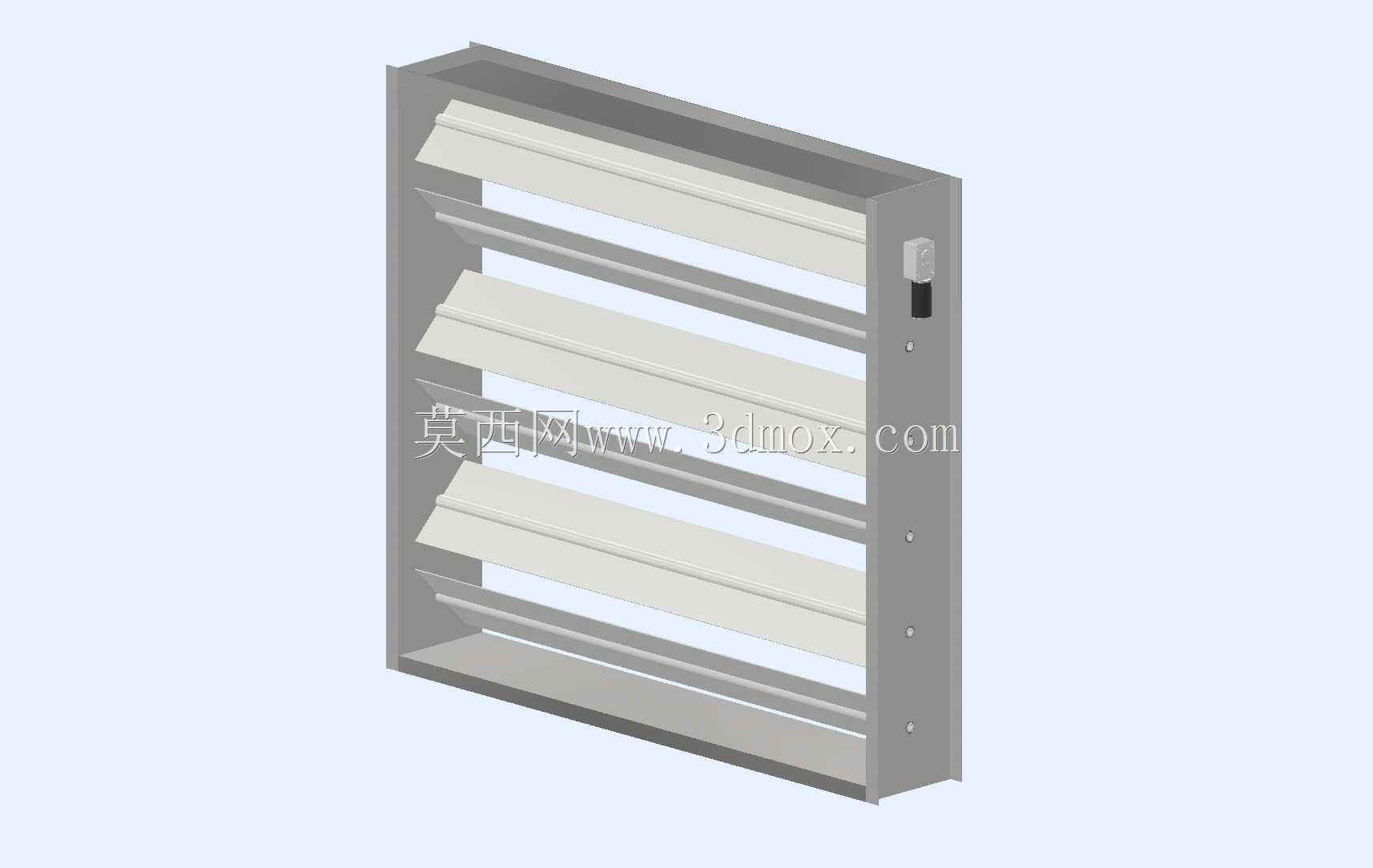

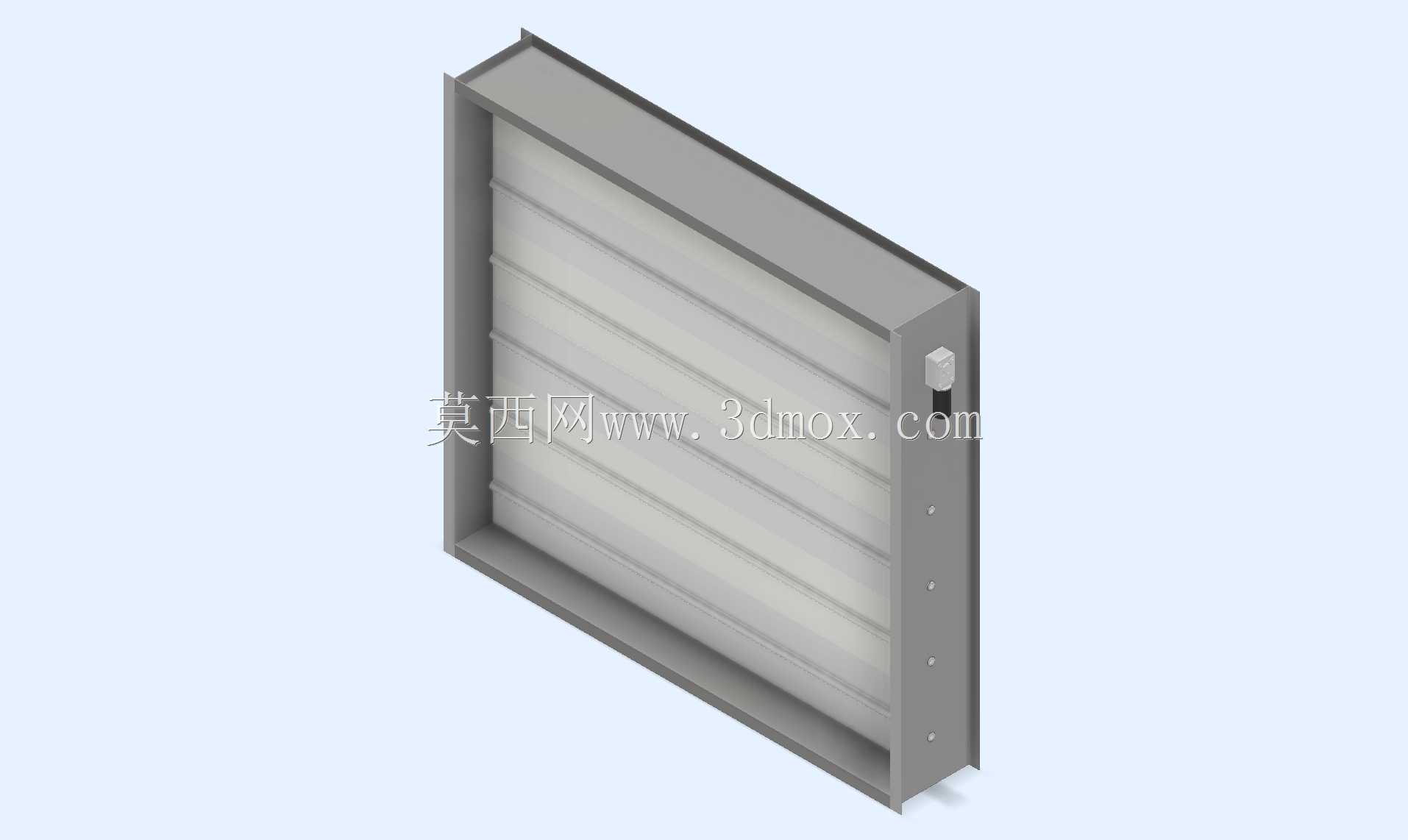

　　在商用中央空调风道系统、洁净车间通风管网、楼宇新风输配体系的实际运维场景里，风道截面的空气流量动态调节一直是影响系统能耗、送风均匀度的核心环节，这款集成12V齿轮驱动电机的风量调节风门，正是针对这类场景的结构需求完成的三维结构设计。从实际安装边界来看，该风门采用矩形法兰对接结构，整体外框采用等边角钢折弯拼焊成型，法兰边预留均匀分布的螺栓过孔，可直接匹配常规矩形通风管道的法兰安装尺寸，安装时无需额外制作过渡转接段，能直接嵌入现有风道的直管段位置，不会额外占用风道纵向的安装空间，适配常规吊顶内、设备夹层内的狭窄安装工况。

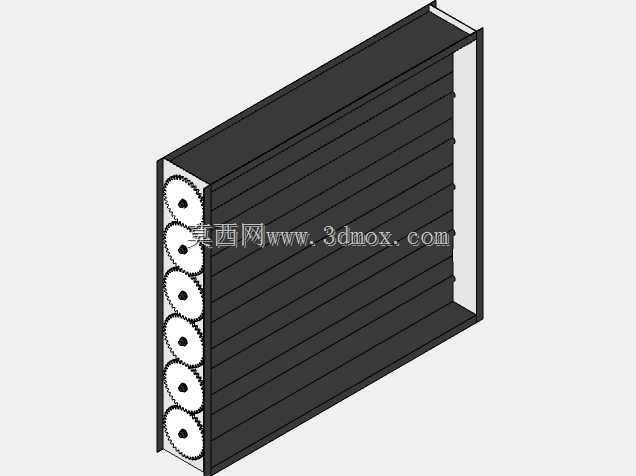

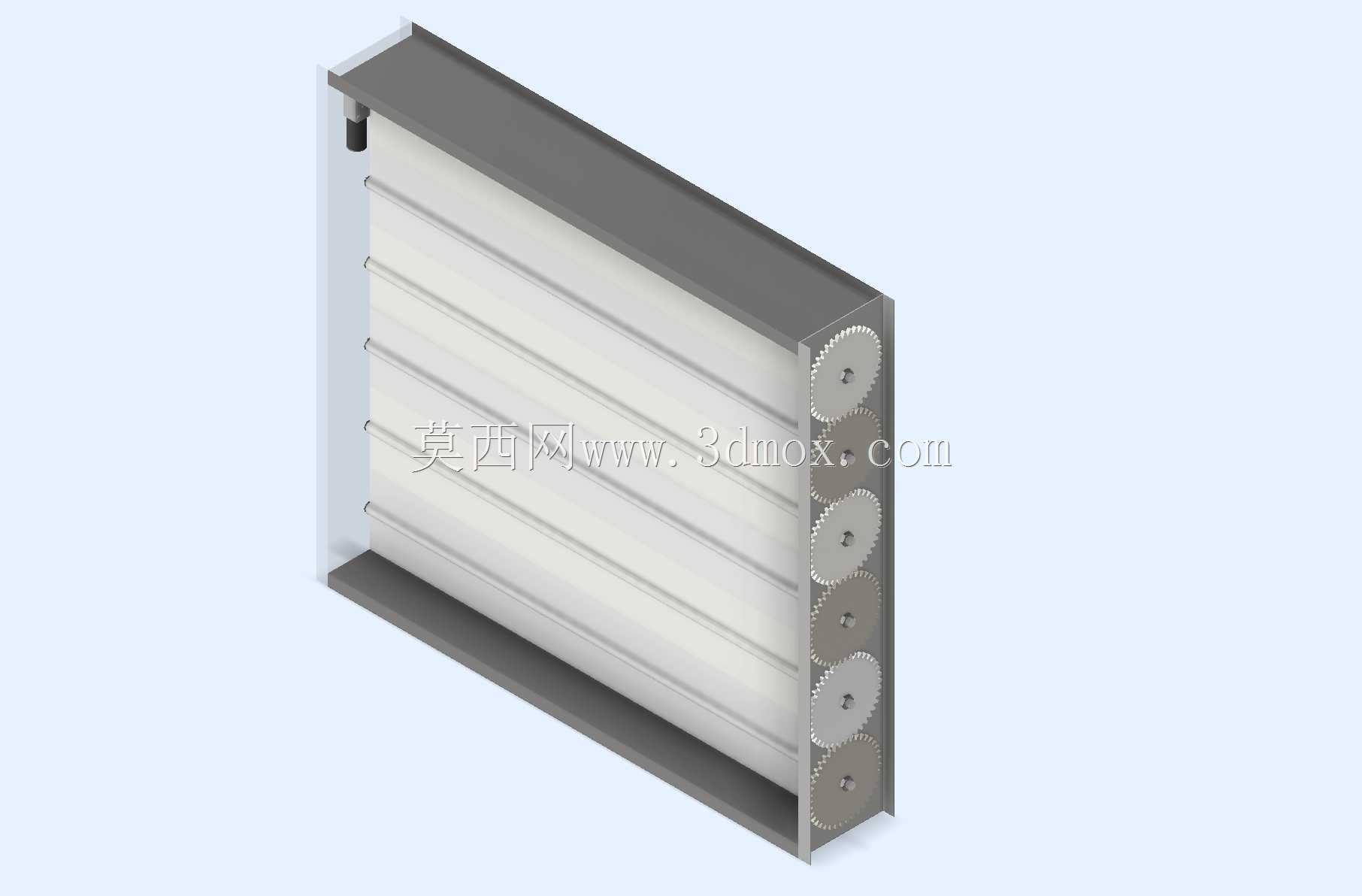

　　从功能实现逻辑来看，风门的叶片采用多叶对开式结构，每片叶片的转轴两端嵌套自润滑尼龙轴套，直接卡入外框的预冲定位孔内，相邻叶片之间通过联动连杆实现同步转动，避免单叶片转动卡滞导致的风量调节盲区。驱动端采用12V直流齿轮减速电机，电机输出轴直接与最外侧主动叶片的转轴刚性连接，齿轮组的减速比经过匹配计算，既可以保证叶片从全闭到全开的转动过程平稳无冲击，也能在电机断电时依靠齿轮副的自锁特性保持叶片当前开度，不会因为风道内的风压波动出现叶片自行偏转、风量漂移的问题。叶片边缘粘贴三元乙丙密封胶条，在全闭状态下胶条与相邻叶片、外框内壁紧密贴合，可将漏风率控制在通风系统允许的范围内，满足不同工况下的关断密封要求。

　　在结构设计的细节考量上，设计阶段优先规避了常规风门容易出现的几个工程问题：一是叶片的截面采用带加强翻边的冲压结构，在大截面风道的风压作用下不会出现叶片翘曲变形，长期运行也不会因为叶片形变导致转动卡涩；二是电机安装座采用外置式结构，固定在外框的侧立面，电机本体不与风道内的流通空气直接接触，避免风道内的凝露、积尘侵入电机内部影响使用寿命，同时后期维护更换电机时无需拆解风道法兰，仅需拆卸电机安装座的固定螺栓即可完成更换作业；三是联动连杆的铰接点采用卡簧式防脱结构，长期往复转动不会出现连杆脱落导致的风门失效问题，铰接位置预留微小间隙，抵消加工和安装过程中产生的尺寸累积误差，保证叶片转动全程无卡滞。

　　从实际应用的适配性来看，这款风门可适配不同送风压力等级的通风系统，既可以在常规舒适性空调系统中承担房间送风量的动态调节功能，配合房间温湿度传感器实现按需送风，也可以在洁净空调系统中配合压差传感器维持不同洁净等级房间的压差梯度，还能在通风排烟系统中承担日常风量调节的功能。设计过程中对叶片的转动角度做了0到90度的限位设计，全开状态下叶片与风道气流方向平行，风阻系数降到最低，不会产生额外的风道阻力损耗，全闭状态下叶片与气流方向垂直，配合密封胶条实现可靠关断。整个结构的零件拆分充分考虑了加工工艺性，外框、叶片均可采用常规钣金冲压、折弯工艺完成加工，无需定制特殊模具，齿轮电机选用行业通用的标准12V直流齿轮减速型号，备件采购便捷，适合批量加工生产，也方便后期运维过程中的备件替换。
