皮带输送线配套气动瓶盖旋紧作业装置

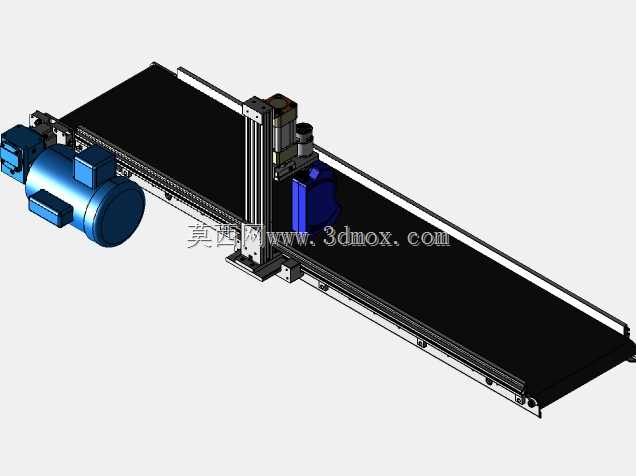

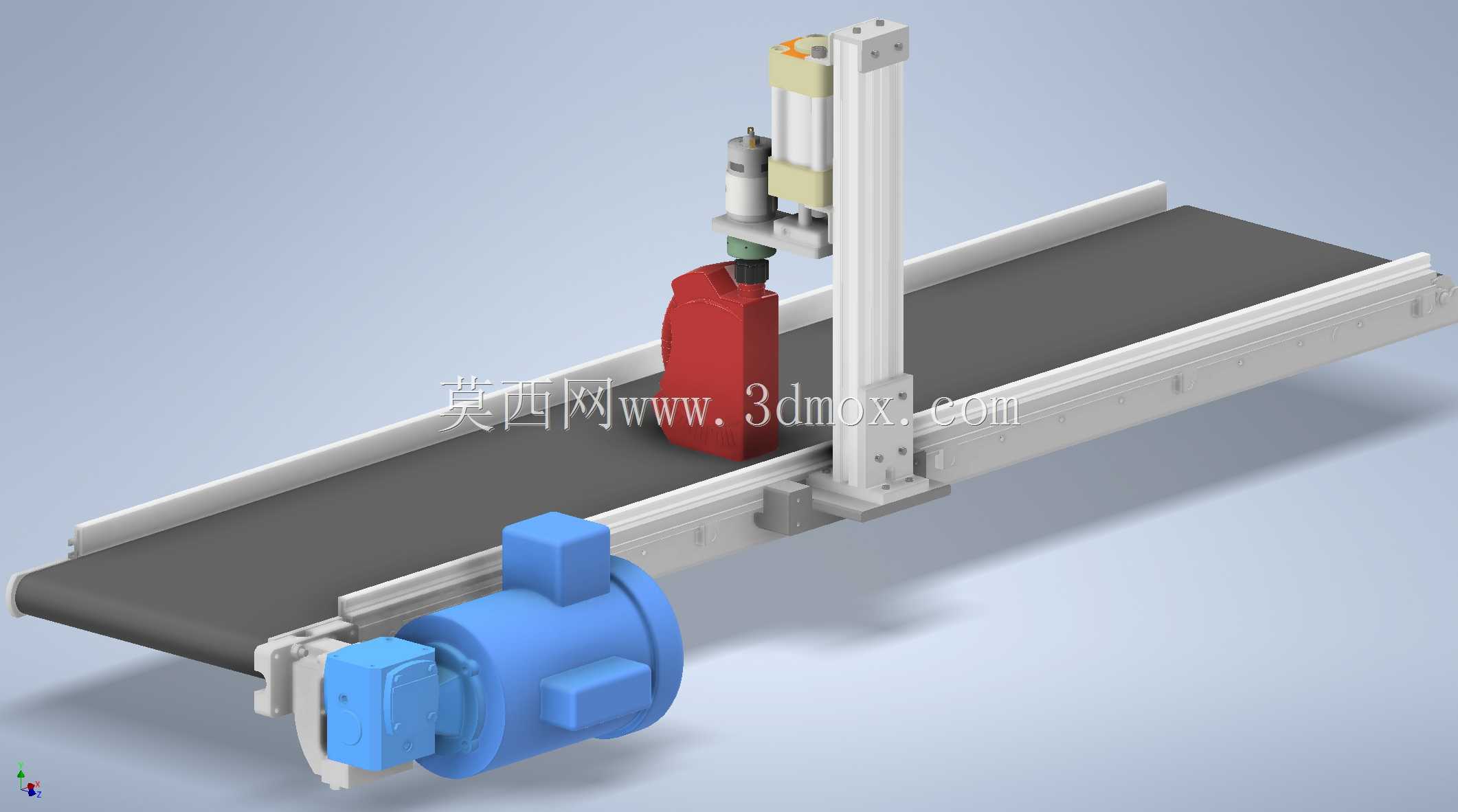

　　在日化、食品、小型油品灌装生产线的后端工序段，这类集成在皮带输送线上的气动旋盖作业单元，是衔接灌装与贴标环节的核心执行模块，主要解决连续输送状态下容器瓶盖的自动压合与旋紧作业需求，替代传统人工对位旋盖的重复劳作，适配中等节拍的连续生产场景。整套装置采用悬臂式安装架构，执行机构直接架设在皮带输送线的机架上方，无需额外占用独立的设备安装场地，对于现有老旧输送线的自动化改造适配性极强，不需要对原有输送线的主体结构做大规模改动，仅需通过螺栓将立式安装立柱固定在输送线侧方的铝型材机架上即可完成主体固定，安装基准面与输送线皮带面的垂直公差控制在0.2mm以内，避免旋盖头下压过程中出现偏载导致的瓶盖压歪、螺纹错牙问题。从功能逻辑上看，

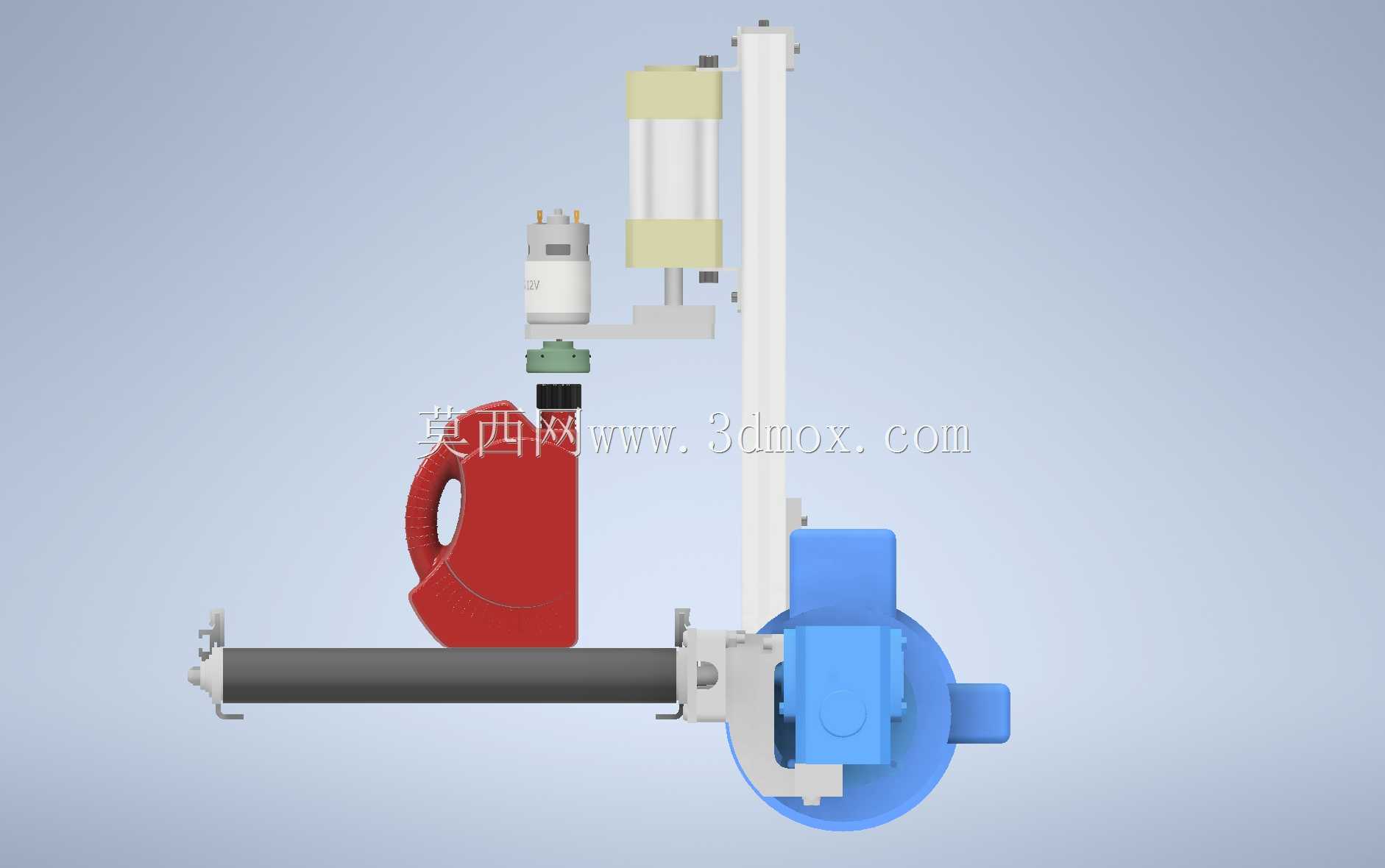

　　这套装置的动力来源全部采用气动元件，立式布置的气缸负责提供旋盖头的垂直进给行程，行程范围可根据待处理容器的高度做灵活调整，下方的气动旋转马达则输出恒定扭矩，带动适配的旋盖头完成瓶盖的旋紧动作，扭矩输出范围可通过气源处理三联件的调压阀做精准调节，针对不同材质、不同螺纹规格的瓶盖，可快速更换对应尺寸的旋盖胶头，避免旋紧过程中刮花瓶盖表面，同时保证螺纹连接的密封性达标。设计过程中充分考虑了输送线连续运行的作业特性，整套执行机构的下压动作行程做了冗余设计，当容器随皮带输送至旋盖工位正下方时，垂直气缸带动旋盖头下行，先通过柔性导向结构将歪斜放置的瓶盖导正至容器瓶口正上方，再持续下压至瓶盖与瓶口螺纹接触，随后气动马达启动带动旋盖头旋转，在恒定下压力与旋转扭矩的共同作用下将瓶盖旋紧至设定扭矩，随后气缸带动旋盖头上行复位，完成一个作业循环，整个动作周期可匹配输送线0.2m/s以内的运行速度，不会出现容器在皮带上卡顿、堆积的问题。从安装边界尺寸来看，整套装置的立式立柱采用标准4040铝型材加工，横向伸出的悬臂长度可根据输送线的带宽做适配调整，常规适配300mm-500mm带宽的平皮带输送线，旋盖头的最低作业位置距离皮带面的高度可在100mm-400mm区间调节，能够覆盖市面上绝大多数1L-5L规格塑料容器的旋盖作业需求，装置整体的横向最大外伸尺寸不超过输送线侧方200mm，不会占用生产线两侧的人员操作通道。输送线的驱动端采用集成式减速电机直接驱动主动辊筒，

　　电机与辊筒之间通过法兰直连，省去了链传动、带传动的中间传动环节，整体结构更加紧凑，运行过程中的噪音更低，皮带的张紧结构设置在输送线尾部的从动辊端，通过两侧的调节螺栓即可快速调整皮带张紧度，避免长期运行后皮带打滑、跑偏的问题。在气动回路的设计上，整套装置的气源入口配置了过滤、调压、油雾三位一体的气源处理元件，可过滤压缩空气中的水分与杂质，同时为运动部件提供润滑，延长气动元件的使用寿命，垂直气缸的上下行速度分别配置了独立的节流阀，可根据实际作业节拍调整动作速度，避免下行速度过快冲击容器表面，上行速度过慢影响整体作业效率。旋盖头与气动马达的连接部位采用了快拆结构，无需额外工具即可完成不同规格旋盖头的更换，适配多品种小批量的生产场景，

　　换型时间可控制在5分钟以内。整套装置的结构件全部采用模块化设计，立柱、悬臂、气缸安装座、马达固定座等部件均可独立拆分，运输过程中可拆分包装降低物流体积，现场安装时仅需按照装配定位销的位置拼接即可，不需要复杂的现场配钻、配焊作业，大幅降低现场安装的调试难度。针对生产过程中可能出现的容器高度偏差问题，旋盖头内部设置了柔性缓冲弹簧，当下行过程中遇到高度偏高的容器时，弹簧可提供15mm的压缩缓冲行程，避免刚性下压导致容器被压变形、或者设备部件出现损坏。在实际生产线应用中，这类装置可根据需求配套简单的光电检测元件，当检测到容器到达工位时再触发旋盖动作，避免无容器时空打，降低气源的无效消耗，也可根据生产线的自动化程度，接入生产线的总控制系统，与前端灌装、后端贴标等工序做动作联动，实现整线的协同运行。
