罐头加捻输送变向导槽结构设计

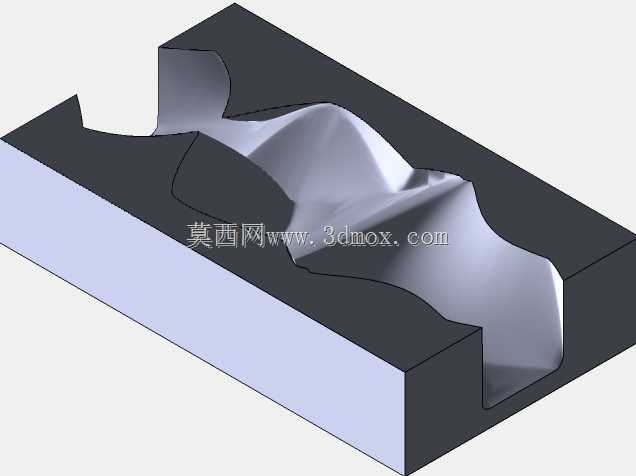

　　避免罐体在转向段出现堆叠挤压。从结构设计的逻辑来看，整个导槽采用上下分体式的块体结构，下半部分是平直的承托基准面，和上游输送线的承托面保持齐平，安装时只需要保证承托面的平面度公差在0.2mm以内，就能避免罐体通过时出现跳动卡滞；上半部分的螺旋型腔是整个结构的核心，型腔的截面轮廓和罐头罐体的外径做适配，单边预留0.5mm的间隙，既不会因为间隙过大导致罐体扭转时出现歪斜，也不会因为间隙过小让罐体和型腔壁面出现过度摩擦蹭掉罐体表面的印刷涂层。型腔的螺旋升角是经过反复校核的，沿输送方向每前进120mm的距离，型腔扭转角度控制在30度，整个扭转段的总长度根据需要调整的扭转角度做匹配，比如完成90度扭转的话总长度控制在360mm左右，在食品罐装生产线的后段输送环节，罐体从封罐机输出后往往需要完成姿态调整、间距规整或是输送线变向衔接，这类工况下常规的平皮带或是链板输送无法直接完成罐体的螺旋转向动作，很多设计人员最初会考虑在输送线侧方加装拨轮或是推板机构，但这类刚性接触的结构很容易对马口铁材质的罐头罐体造成表面凹痕，甚至会因为拨送节奏和输送线速度不匹配出现卡罐、倒罐的问题，反而拉低整线的运行效率。这套加捻输送的核心导槽结构，就是针对圆形马口铁罐头的螺旋转向输送需求设计的，不需要额外配置独立的动力驱动部件，仅依靠罐体自身沿输送方向的进给推力，就能在导槽的螺旋型腔约束下完成90度以内的姿态扭转，同时还能在扭转过程中对相邻罐体的间距做微量规整，

　　这个升角参数下罐体通过时的阻力最小，不需要额外增大上游输送线的驱动功率，常规的输送线推力就能带动罐体顺利通过扭转段。在安装边界上，整个导槽块的宽度比上游输送线的有效输送宽度宽20mm，两侧预留的安装边可以直接通过螺栓固定在输送线的机架侧板上，不需要对原有输送线的架体做大规模改造，安装时只需要校准导槽入口端和上游输送线的对中精度，保证罐体进入导槽时不会和入口边缘发生磕碰，出口端和下游输送线的衔接处做1mm的倒角过渡，避免罐体转出导槽时出现卡边。实际应用场景里，这类导槽结构除了用在马口铁罐头的输送转向，还可以适配其他圆柱形瓶装、罐装产品的姿态调整，比如玻璃瓶装的饮料、酱料罐，只需要根据产品的外径调整型腔的截面尺寸，

　　调整螺旋升角匹配不同的输送速度，就能直接复用这套结构的设计逻辑。和传统的带动力转向机构相比，这种无动力的螺旋导槽结构没有易损的运动部件，日常维护只需要定期擦拭型腔内壁的污渍，避免残留的糖渍、污渍粘黏增大摩擦阻力，不需要定期更换轴承、同步带这类损耗件，长期运行的稳定性更高，也不会因为动力部件的故障导致整线停机。在建模过程中，螺旋型腔的曲面是整个结构的建模难点，需要先根据罐体的外径和扭转角度生成螺旋引导线，再用扫描特征生成型腔的整体曲面，之后和上模座块体做布尔切除，最后在型腔的进出口端做圆角过渡，避免锐边划伤罐体表面；下半部分的承托块需要和上半部分的导槽块做定位销孔的配合设计，保证上下块装配之后型腔的轮廓度偏差不超过0.1mm，

　　避免上下块错位导致型腔截面出现错台，卡滞通行的罐体。很多初次接触这类结构的设计人员容易把螺旋升角做的过大，试图用更短的导槽完成罐体扭转，结果就是罐体通过时的阻力陡增，出现输送推力不足卡罐的问题，还有的会把型腔和罐体的间隙留的过大，导致罐体在扭转过程中出现歪斜，甚至在导槽内部出现翻转，反而起不到姿态调整的作用，这些细节都是在实际设计调试过程中需要反复校核调整的。另外在材质选择上，和罐体直接接触的型腔部分可以采用食品级的超高分子量聚乙烯材质，摩擦系数低而且符合食品接触的安全要求，外部的安装固定部分可以采用普通的304不锈钢材质，兼顾结构强度和卫生要求，适合食品生产车间的定期清洗消杀工况，不会因为潮湿的环境出现锈蚀污染产品。
