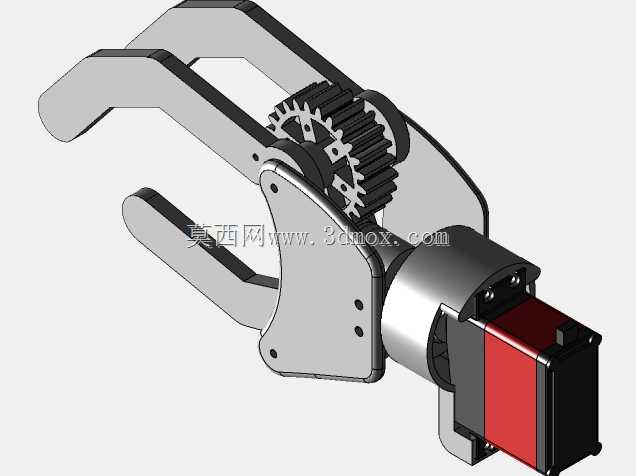

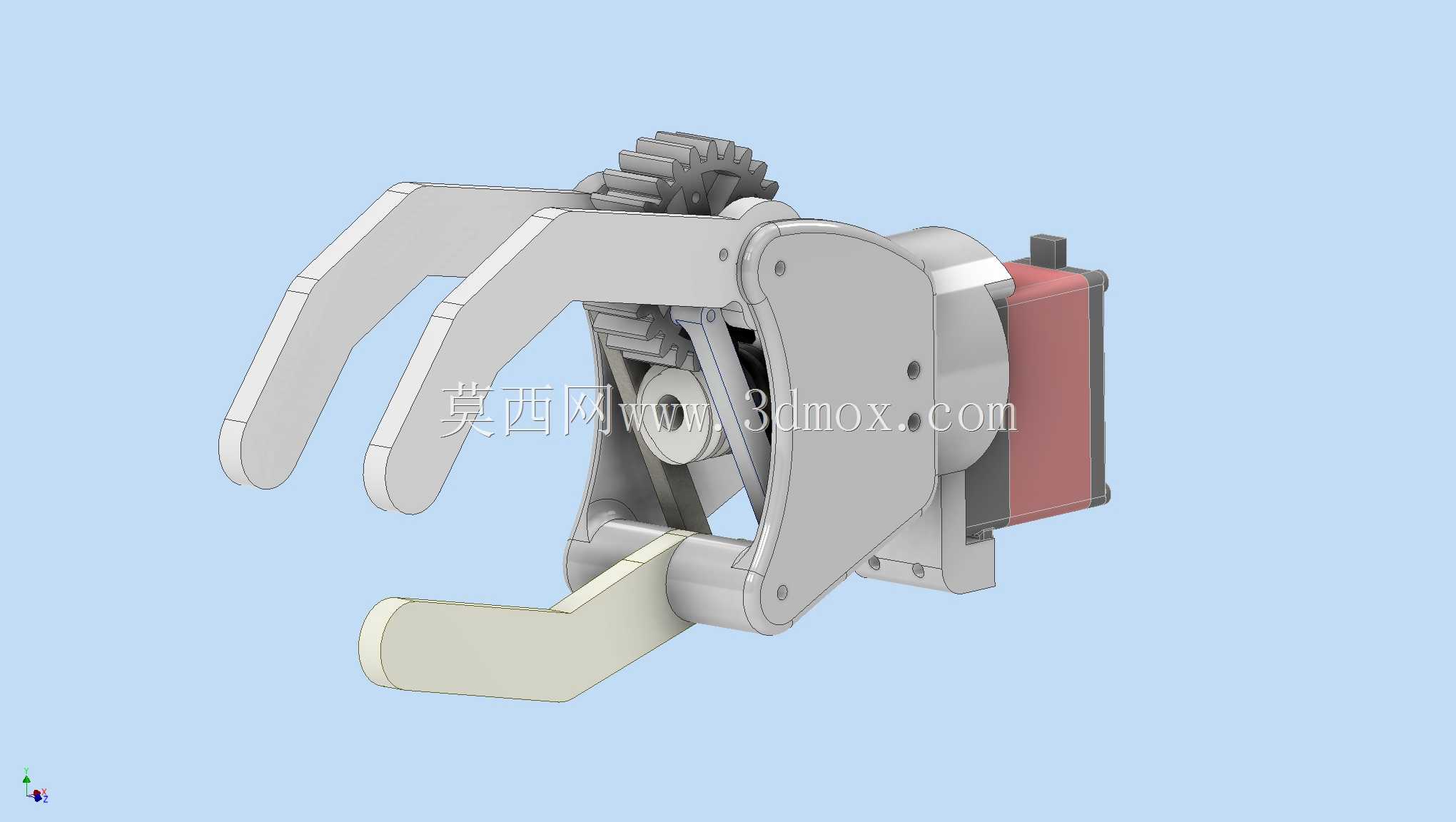

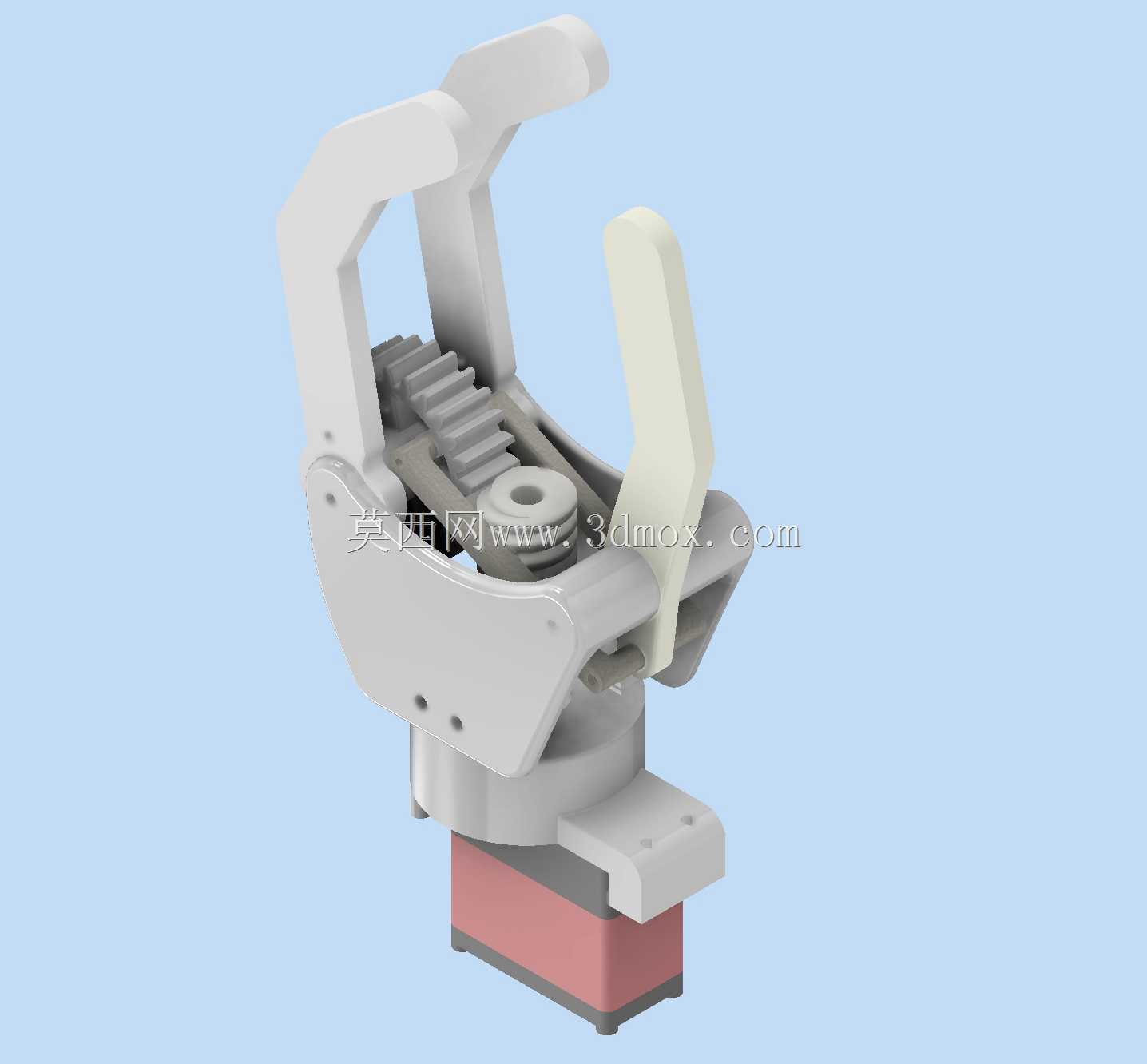

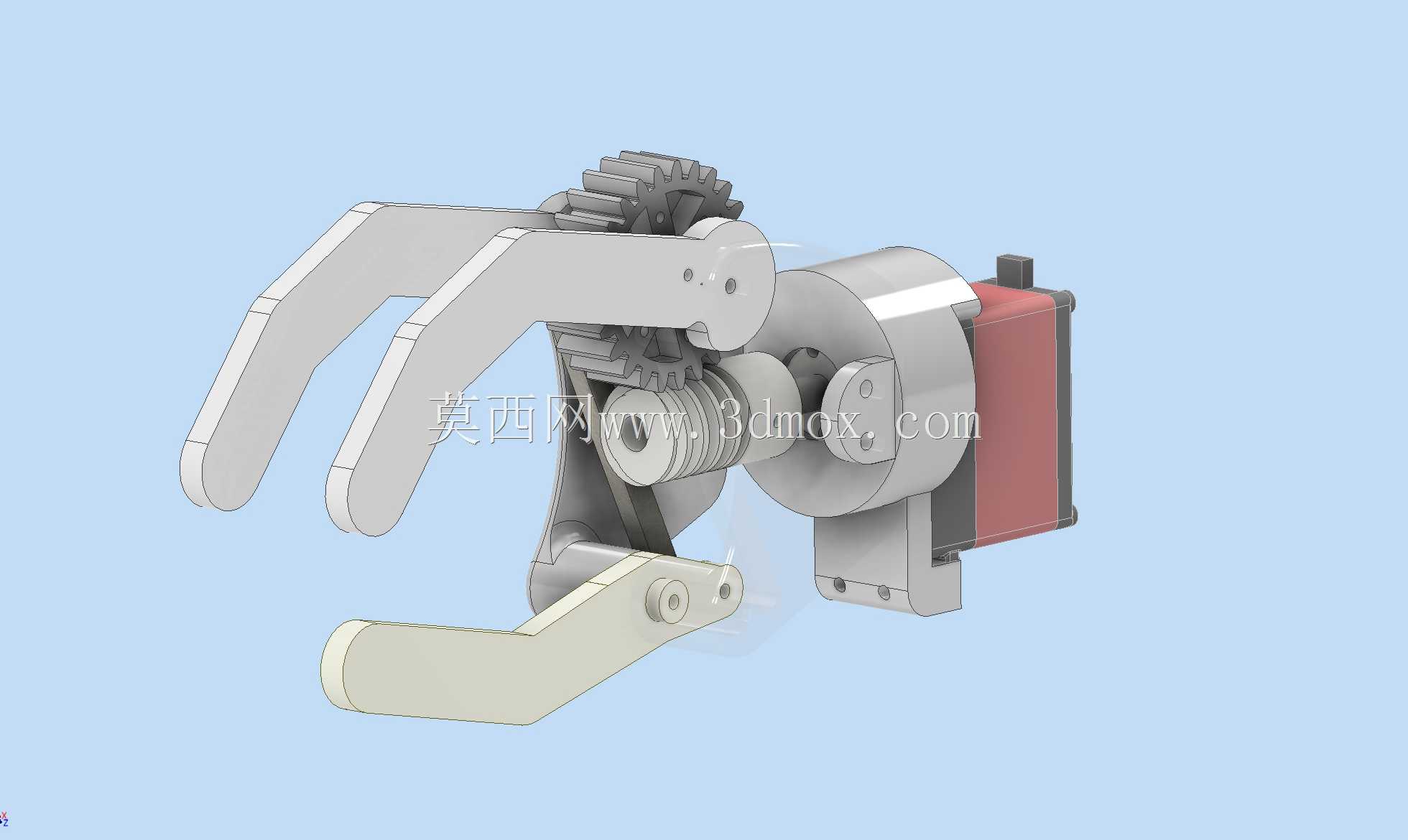

这款三指夹持结构采用蜗轮蜗杆配合齿轮组的传动方案,核心适配10-20kg规格的伺服驱动单元,可实现0-270°至360°范围的回转输出,能在紧凑安装空间内完成稳定的夹持开合动作,适配多类轻载自动化上下料、工件转运场景。从结构设计逻辑来看,传动链路采用伺服直连蜗杆输入,蜗杆与蜗轮啮合完成一级大减速比传动,蜗轮输出端同步驱动三组指节的联动齿轮,保证三根夹指的开合动作完全同步,避免单指偏移导致的夹持偏心问题;夹指的铰接点布局经过受力优化,指身采用弯折型轮廓,既可以适配圆柱类、方块类规则工件的外夹需求,也能通过指根的凸起结构完成内撑式夹持,覆盖更多工件装夹形态。安装边界上,驱动侧的伺服安装位采用标准孔位布局,可直接适配市面主流舵机、
伺服的安装尺寸,整体结构的输出端回转中心与伺服输出轴保持同轴,安装法兰面设置在伺服固定座的底面与侧面两个方向,可根据设备安装空间选择水平或垂直固定方式,无需额外设计转接支架即可集成到小型自动化工作站、教学实验台、分拣输送线的末端执行器位置。实际应用中,这类夹持结构常搭配小型多轴机器人、直线模组使用,在3C电子小零件分拣、教学实验平台工件转运、轻工行业小件包装上下料场景中,可替代气动夹爪完成位置可控的夹持动作,相比气动夹爪无需配置气源管路,仅通过伺服控制信号即可调整夹持开度与夹持力,适配多规格小批量工件的柔性生产需求。指节部分的受力截面做了加厚处理,铰接销轴采用耐磨材质配合间隙配合公差,长期往复开合不会出现卡滞或旷量;
蜗轮蜗杆的啮合侧预留了润滑脂存储槽,可在长期运行中保持传动顺畅,降低磨损速率。传动齿轮组的模数选择兼顾了传动强度与结构紧凑性,在保证20kg以内负载夹持力的前提下,将整体夹持机构的径向尺寸控制在较小范围,不会因为结构过大遮挡周边传感器或干涉工件取放路径。夹指的开合行程经过匹配设计,最小可夹持直径3mm的细小轴类零件,最大开合度可覆盖80mm宽度的方块类工件,指端的接触面做了平面处理,可根据需求粘贴防滑橡胶垫提升夹持摩擦力,避免工件转运过程中脱落。回转部分的限位结构可根据使用需求调整机械限位块位置,将回转角度限制在实际工况需要的范围,避免过转导致的线缆缠绕或机构碰撞,在不需要全周回转的场景下,加装限位块后可提升设备运行的安全性。整个结构的零件拆分逻辑清晰,夹指、传动齿轮、蜗轮蜗杆、固定座均为独立可拆分零件,后期维护时可单独更换磨损件,无需整体报废替换,降低长期使用的维护成本。
