带传送带的工业机器人装箱作业实训装置

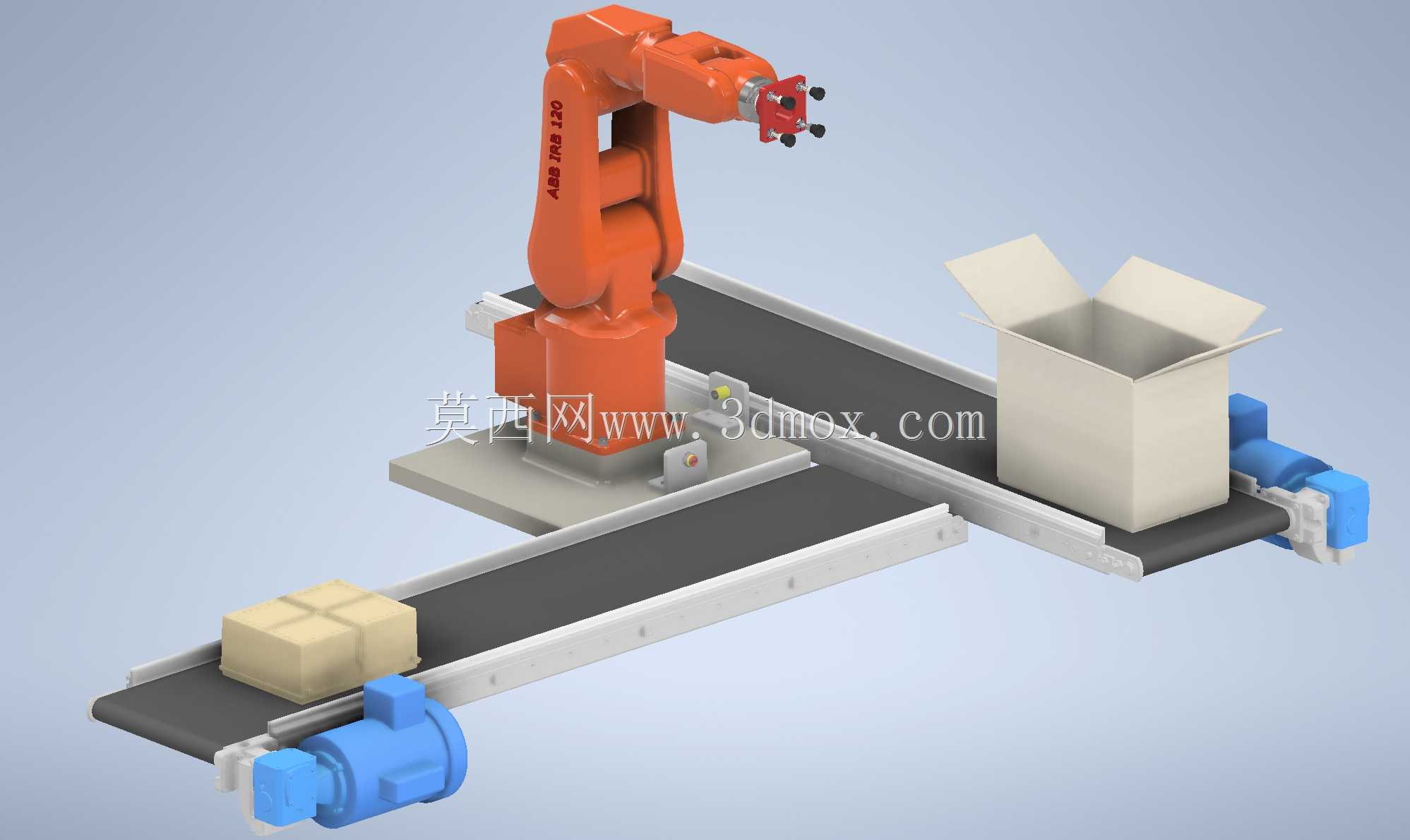

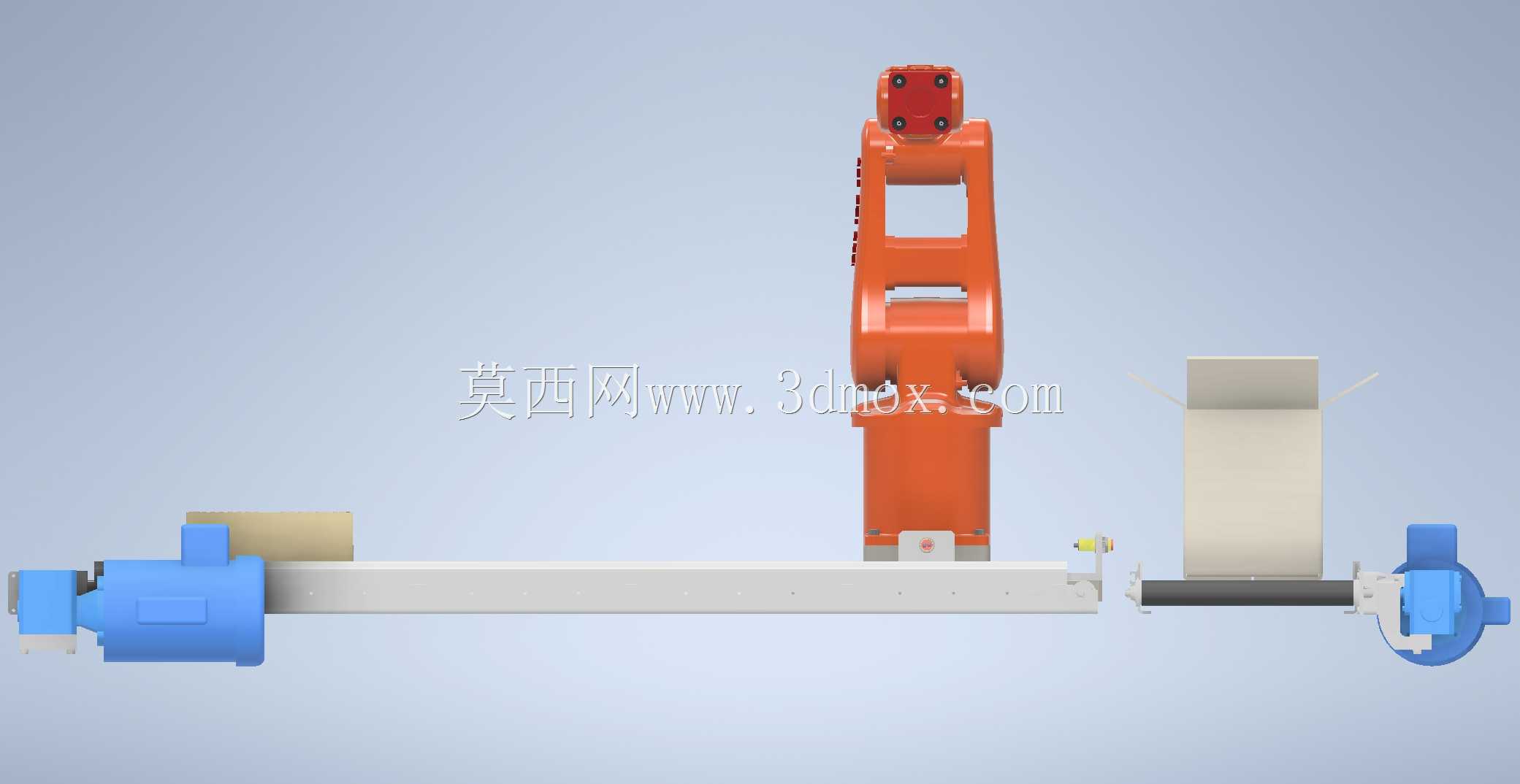

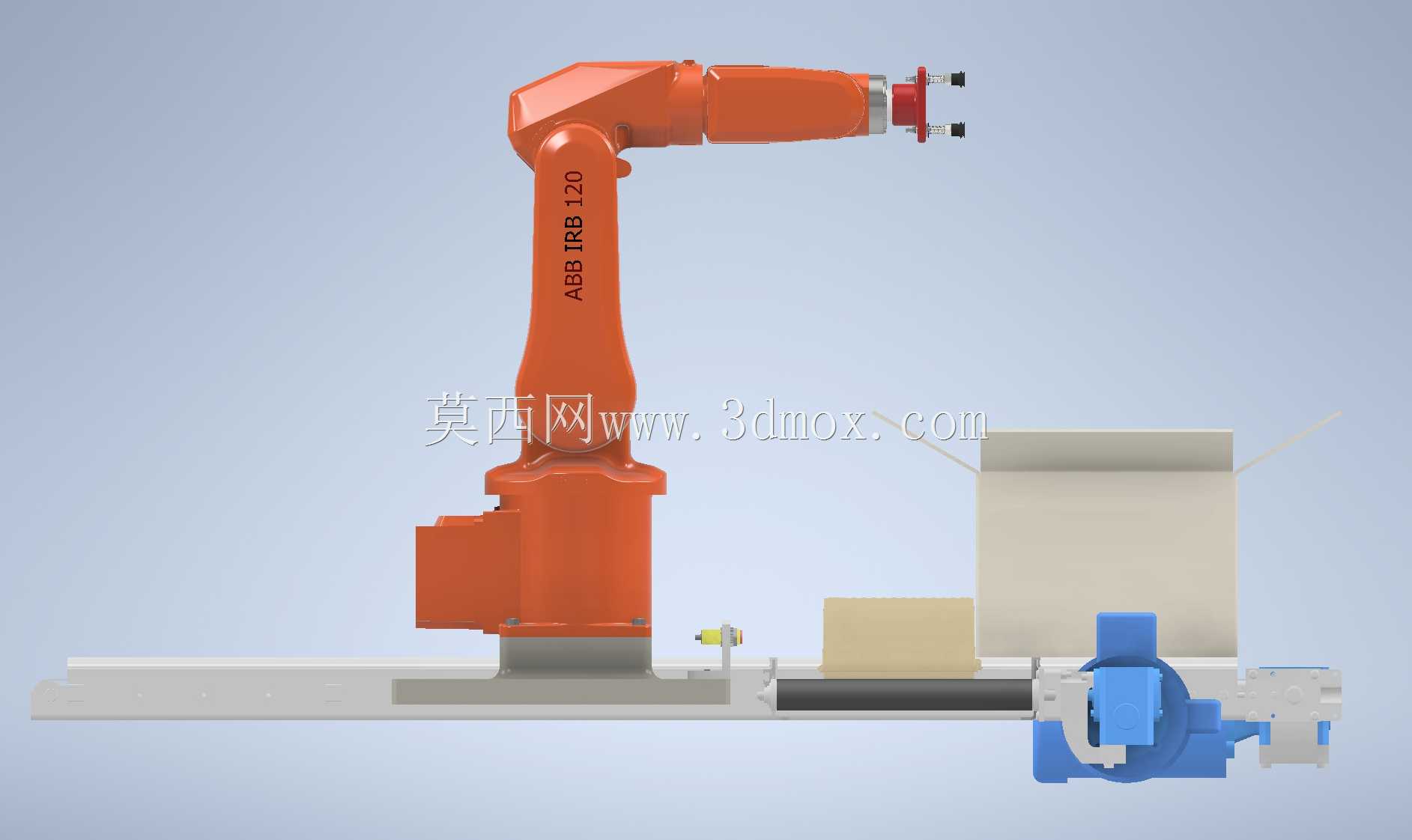

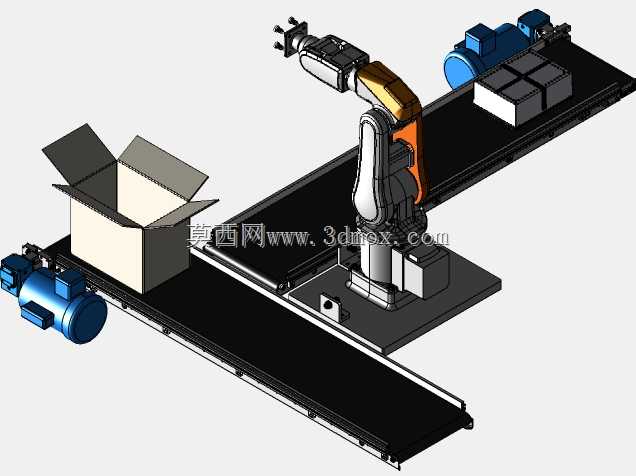

　　这套装置主要面向职业院校机电一体化专业的实操教学场景搭建，还原了轻工、电子、食品加工行业中常见的小件产品自动装箱工位的核心结构，可让学员直观掌握工业机器人与输送线协同作业的逻辑，熟悉气动执行元件的选型与调试要点。整套设备的核心执行单元采用六轴工业机器人作为动作载体，末端搭载气动夹持系统，配置四个真空吸盘，可适配表面平整的规则箱体、块状工件的抓取转移作业，吸盘的安装位置预留了调节余量，可根据工件实际尺寸调整吸盘间距，适配不同规格的待搬运物料。输送单元采用两段式皮带输送机结构，前段输送线负责将待装箱的块状工件从上游工位输送至机器人抓取位，线体两侧设置了可调节的导向挡边，避免工件在输送过程中出现偏移，保证抓取位置的重复精度；

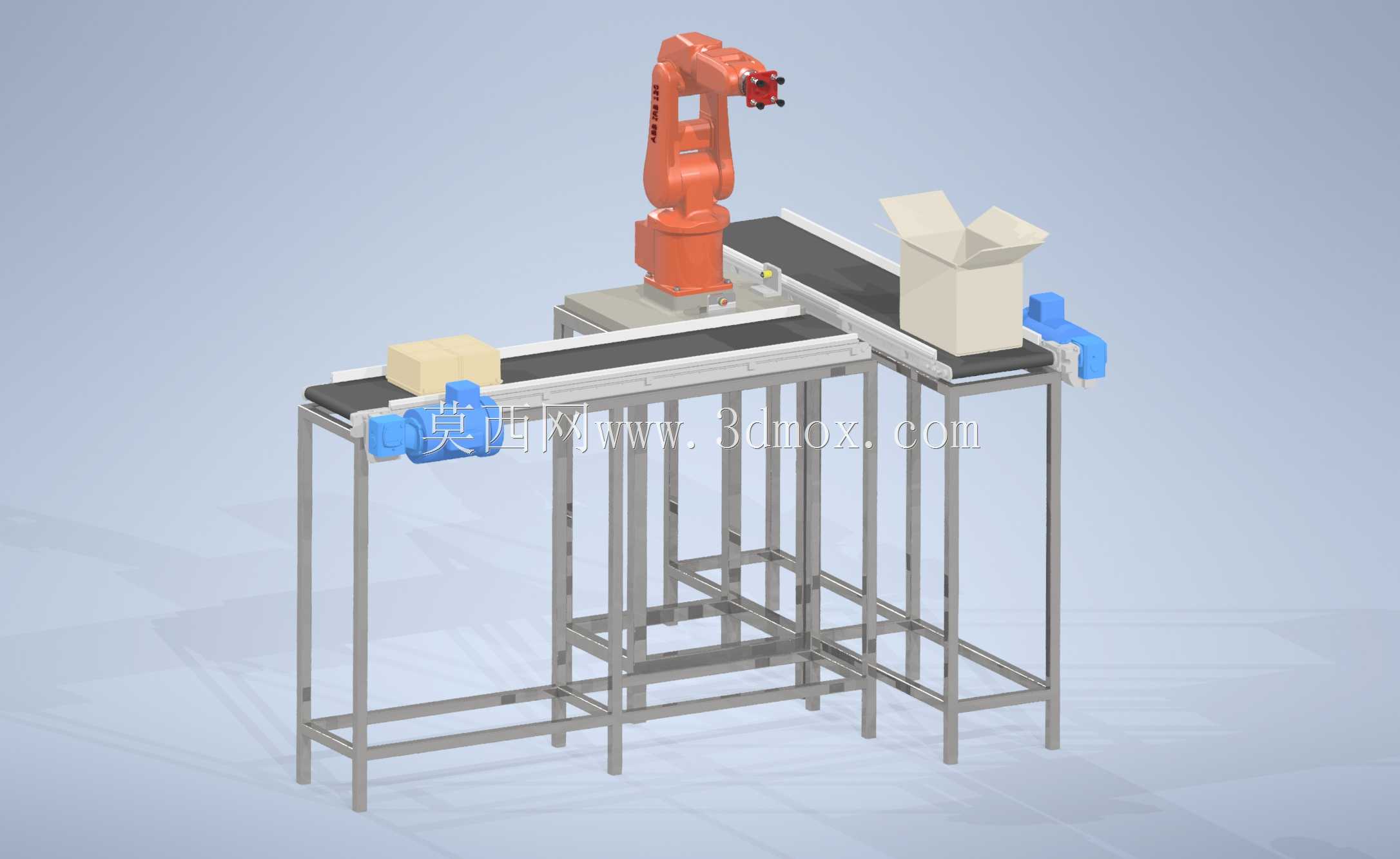

　　后段输送线负责承载待装填的纸箱，纸箱定位位置设置了简易的挡停机构，可在纸箱到达装填位时自动限位，待机器人完成工件装填后自动放行，衔接下一工位的作业流程。从设计思路来看，整套装置采用模块化搭建逻辑，机器人安装底座、两段输送线的机架均采用标准工业铝型材拼装而成，无需复杂的焊接加工，既方便教学场景下的拆装重组，也能根据实训需求调整各单元的相对位置，比如可调整机器人与输送线的间距，模拟不同作业半径下的工位布局，也可更换不同形式的末端执行器，拓展搬运、码垛、分拣等不同实训科目。设备的安装边界需要结合六轴机器人的实际作业半径划定，机器人底座安装时需保证水平度偏差不超过0.5mm/m，避免长时间运行出现关节负载不均的问题；

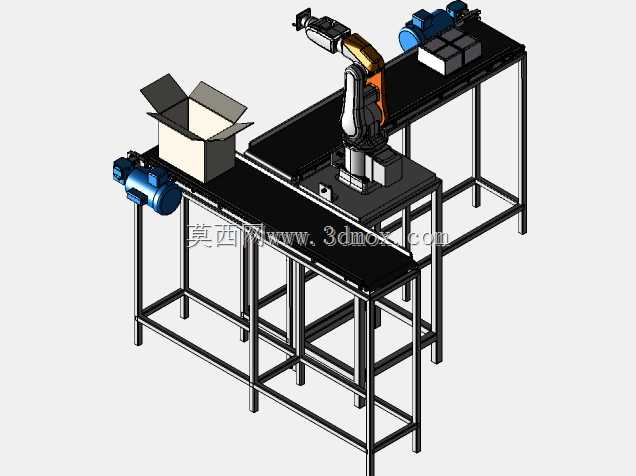

　　两段输送线的机架底部均配置可调脚杯，可根据地面平整度调整线体高度，保证两段线体的输送面高度差控制在±2mm以内，避免工件转运过程中出现卡滞。输送线的驱动端采用减速电机搭配主动辊筒的结构，线体运行速度可在0.1m/s-0.5m/s范围内调节，可匹配不同节拍的实训教学需求，皮带两侧的张紧机构采用螺杆调节结构，方便后期维护时调整皮带张紧度，避免皮带打滑跑偏。气动系统部分集中布置在输送线机架的侧方安装位，包含真空发生器、调压阀、气管接头等元件，所有气路走线均采用线槽收纳，既避免实训过程中气路被剐蹭破损，也能让学员清晰识别气路的连接逻辑，熟悉气动回路的搭建方法。在实际教学应用中，这套装置可完成机器人点位示教、输送线启停逻辑编程、

　　气动吸盘抓取调试、工位协同联锁编程等多项实操训练，学员可自行调整工件摆放位置、纸箱定位位置，编写对应的作业程序，验证不同工艺参数下的作业稳定性，相比纯理论教学更能贴近工业现场的实际工况。整套装置的结构没有采用复杂的定制化钣金件，大部分构件都属于工业现场常用的标准件，学员在完成实训后也能快速理解工业现场同类装箱工位的设计逻辑，掌握标准件选型、工位布局、设备调试的核心要点，能快速对接企业一线的设备调试、运维岗位的技能需求。机器人的作业范围完全覆盖两段输送线的工件抓取位与纸箱装填位，不存在作业死角，末端夹持系统的负载预留了足够余量，除了实训用的轻质泡沫工件外，也可承载一定重量的实际工业工件，满足不同深度的实训需求。线体的两侧预留了传感器安装位，可根据实训需求加装光电传感器、光纤传感器等检测元件，实现工件到位检测、纸箱到位检测、物料有无检测等功能，拓展更复杂的自动化作业逻辑，比如缺件报警、满箱预警等功能的编程调试。
