三辐式车辆转向操控盘结构设计

　　作为车辆转向系统的核心人机交互部件，这款三辐结构转向操控盘的设计，需要同时兼顾操控力矩传递效率、握持贴合度与结构可靠性，在乘用车、低速工程车辆、场地作业车辆的转向系统中都有广泛适配空间。日常驾驶过程中，驾驶员施加在握把上的转向力矩，会通过三辐支撑结构均匀传递到中心安装基座，再由基座连接的转向轴将力矩传递至转向机，最终实现车轮角度的调整，整个力传递路径的结构刚度，直接决定了转向操作的虚位大小与操控反馈清晰度。

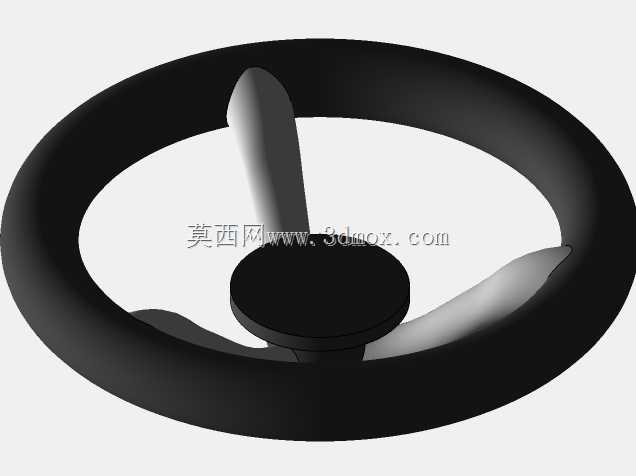

　　从结构设计逻辑来看，环形握把采用等截面圆弧过渡设计，截面轮廓贴合人体手掌自然握持的弧度，握把直径参考成年男性手掌平均握持尺寸设定，保证长时间握持操作时不会产生局部压应力集中，降低驾驶疲劳感。三辐支撑结构采用非对称式布局，其中单辐布置于握把上部区域，另外两辐对称分布于握把下部两侧，这种布局既避开了驾驶员观察仪表盘的视线遮挡区域，也能在发生正面碰撞时，为驾驶员胸部预留足够的溃缩缓冲空间，同时三辐的受力分布经过力学仿真验证，在施加最大转向力矩的工况下，支撑辐条的最大应力集中点出现在与中心基座连接的根部位置，设计时在该区域做了圆弧过渡加厚处理，避免应力集中导致的结构断裂风险。

　　中心安装基座为圆形凸台结构，凸台平面预留了标准的花键连接安装位，能够适配多数中小型车辆转向轴的连接尺寸，基座与辐条连接的位置做了下沉式过渡，既可以预留安全气囊模块、多功能按键模块的安装空间，也能让辐条的力传递路径更加平顺。握把外层的包覆结构预留了软质包覆层的安装厚度，实际生产时可以根据车型定位，在硬质骨架外层包覆聚氨酯发泡或者真皮材质，进一步提升握持触感。

　　安装边界方面，这款转向盘的整体外径适配中小型乘用车与场地作业车的驾驶舱空间，安装时中心基座与转向轴的配合公差采用H7/k6的过渡配合，保证连接无旷量，同时转向盘背面与转向柱护罩之间预留了足够的旋转间隙，在满角度打方向的过程中不会与周边的组合开关、护罩部件发生运动干涉。握把的旋转平面与驾驶员座椅的R点位置经过角度匹配，保证驾驶员以标准驾驶坐姿握持时，手臂自然弯曲的角度处于舒适区间，减少长时间驾驶的肌肉负荷。

　　在实际使用场景中，这款转向盘除了承担基础的转向操控功能外，下部的两辐支撑结构还可以预留多功能按键的安装位，用来集成影音控制、巡航控制、蓝牙通话等功能按键，让驾驶员在操作这些功能时不需要双手离开方向盘，提升驾驶过程的安全性。上部的单辐结构做了流线型收窄处理，既不会遮挡仪表盘的转速、车速等关键信息显示，也能在驾驶员进行单手搓方向操作时，减少辐条对手掌的硌碰感。结构骨架采用一体注塑或者压铸成型工艺，整体结构无拼接焊缝，避免了长期使用过程中拼接位置出现松动异响的问题，握把内部的金属加强筋沿着环形轮廓连续布置，保证在极端受力工况下，握把不会出现断裂变形的情况。

　　针对不同车型的适配需求，这款转向盘的三辐结构可以根据实际需求调整倾斜角度，在运动取向的车型上可以适当减小辐条的宽度，提升握把的可握持区域范围，在商用取向的车型上可以适当增加辐条的结构厚度，提升整体结构的抗扭刚度，应对更复杂的作业工况。中心基座的安装花键尺寸可以根据不同车型的转向轴规格做适配调整，不需要改动整体的外部轮廓结构，大幅降低了衍生车型的开发成本。在转向盘的背面位置，还预留了喇叭接触弹簧的安装点位，保证按压方向盘任意位置都能可靠触发喇叭开关，接触结构采用弹性触点设计，长期按压使用不会出现接触不良的问题。
