机床尾座配套锁紧夹块结构设计

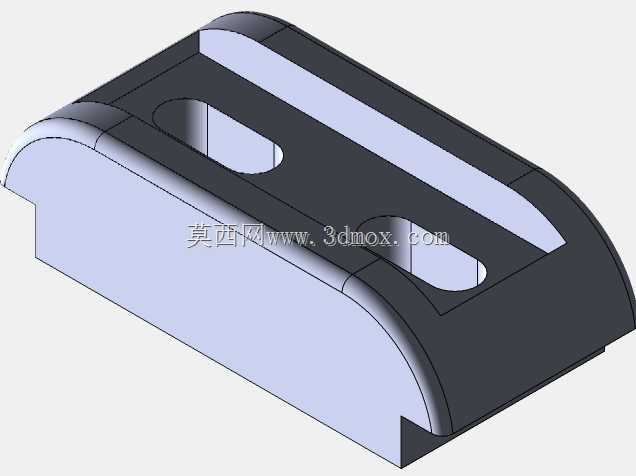

　　在普通卧式车床、外圆磨床这类带尾座的通用机加工设备里，尾座夹是承担尾座套筒锁紧、工位固定功能的核心受力小件，日常加工场景中，不管是用尾座顶尖支撑长轴类工件做回转切削，还是装夹钻头、铰刀完成孔系加工，尾座的位置锁定精度直接决定加工过程的稳定性，一旦锁紧失效，尾座受切削力偏移，轻则出现工件锥度超差、孔位跑偏的质量问题，重则会打崩刀具、甩出工件引发安全事故，这个夹块就是整套尾座锁紧机构里直接传递锁紧力的接触构件。从结构设计逻辑来看，这个夹块采用了半包覆式的卡合结构，弧形端面和尾座套筒的外圆柱面做匹配贴合，能在锁紧动作触发时最大化接触面积，避免点接触造成的套筒表面压痕，也能让锁紧摩擦力均匀分布，不会出现局部应力集中导致的套筒变形。

　　夹块本体上开设的两个长圆形安装腰孔，是设计时特意预留的调整余量，实际装配时不需要严格控制安装孔位的同轴度公差，能适配不同批次尾座座体的铸造尺寸偏差，维修更换时也能快速调整夹块与套筒的间隙，不需要对安装基面做额外的配磨修配，大幅降低现场运维的工作量。夹块的主体采用等截面的块状结构，非配合面做了直角过渡的简化设计，配合面则保留了和套筒匹配的圆弧曲率，这种设计一方面能减少铣削加工的走刀路径，降低零件的加工成本，另一方面块状本体的刚性足够，在锁紧螺栓施加足够压紧力的时候，不会出现本体翘曲变形导致的锁紧力不足问题。从安装边界来看，这个夹块的厚度方向尺寸完全适配常规卧式车床尾座的安装槽宽度，装入后不会突出尾座座体的外表面，避免日常操作时被切屑、

　　切削液冲刷堆积，也不会和移动的大拖板产生运动干涉；长度方向的尺寸刚好覆盖锁紧机构的压块作用范围，两个腰孔的中心距和常规C6140、C6132系列车床尾座的安装孔位通用，不需要对原有尾座结构做任何改造就能直接替换使用。实际使用过程中，这个夹块的受力路径非常清晰：锁紧螺栓的压紧力通过压块传递到夹块背面，夹块的弧形面紧紧压在尾座套筒的外圆面上，依靠接触面的静摩擦力锁定套筒的轴向位置，相比传统的顶丝式锁紧结构，这种面接触的锁紧方式不会在套筒表面砸出凹坑，长期使用也不会出现套筒移动卡滞的问题。设计时还特意在夹块的非受力边缘做了小尺寸的倒角处理，一方面是去除加工后的锐边毛刺，避免装配时划伤操作人员的手，

　　另一方面也能引导夹块顺利装入尾座的安装槽内，不会因为边缘的毛刺卡滞在槽口位置。从材料选型的适配性来看，这个夹块的结构完全适配45号钢调质处理的加工工艺，加工完成后弧形配合面做高频淬火处理就能达到足够的硬度和耐磨性，长期反复锁紧松开也不会出现过度磨损导致的锁紧间隙过大问题，日常维护只需要定期清理接触面的切屑和油污，不需要做额外的润滑保养，非常适合机加工车间的复杂使用环境。很多一线机修人员在更换尾座锁紧件的时候，往往会忽略夹块和套筒的贴合率问题，这个夹块在设计时就把弧形面的曲率公差控制在合理范围，装配后贴合率能达到80%以上，不需要人工刮研就能达到理想的锁紧效果，对于设备维保来说能节省大量的配研时间。另外夹块上的腰孔设计还有一个实际作用，就是当夹块的弧形面出现磨损后，可以适当调整夹块的安装位置，让未磨损的区域参与贴合，延长零件的整体使用寿命，不用因为局部磨损就整体更换，降低设备的配件消耗成本。在重型切削的场景下，比如大进给量车削长轴、大直径钻头钻孔的时候，尾座需要承受很大的轴向切削力，这个夹块的块状结构能提供足够的锁紧摩擦力，完全能抵抗常规切削参数下的轴向反力，不会出现尾座移位的问题，相比薄片状的锁紧垫片，刚性和可靠性都有明显提升。
