在往复式蒸汽动力设备的传动链路里,十字头是衔接活塞活塞杆与连杆的核心中间构件,承担着把活塞的直线往复运动平顺转化为连杆摆动动作、同时传递气缸输出推力的关键作用,这类部件广泛应用在传统蒸汽机车、固定式工业蒸汽机、船用往复蒸汽主机等设备的动力端结构中,其运行可靠性直接决定整套动力系统的传动效率与服役寿命。

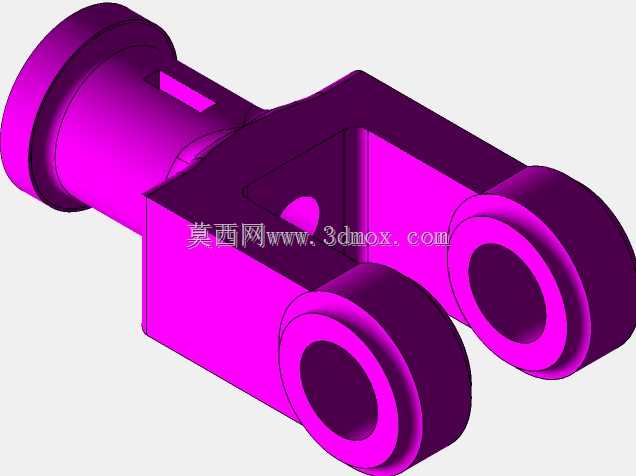

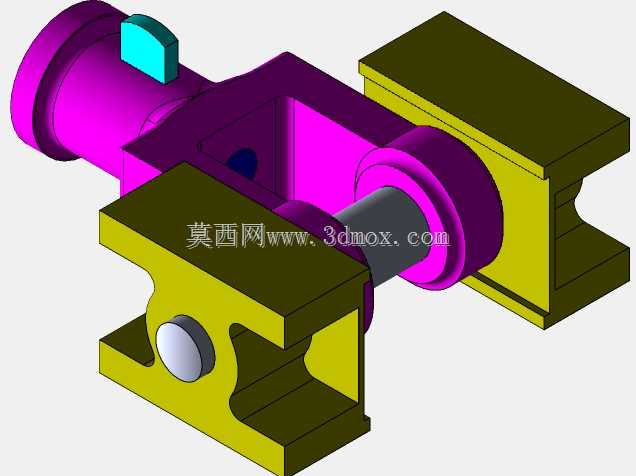

从实际工况的受力逻辑出发设计这套组件时,首先要解决的是侧向力承载问题:活塞在气缸内仅做轴向直线运动,而连杆随曲轴转动会持续产生垂直于活塞杆方向的侧向分力,十字头的滑块结构正是用来承接这部分侧向力,将载荷传递到机身的十字头导板上,避免活塞杆承受径向弯矩导致密封件偏磨、活塞杆弯曲变形。图中展示的十字头组件,主体采用箱型承力结构设计,中间的空腔用于铰接连杆小头,两侧伸出的轴颈结构分别连接活塞杆与滑块组件,这种对称式布局能保证往复运动过程中受力均匀,不会出现偏载导致的卡滞问题。

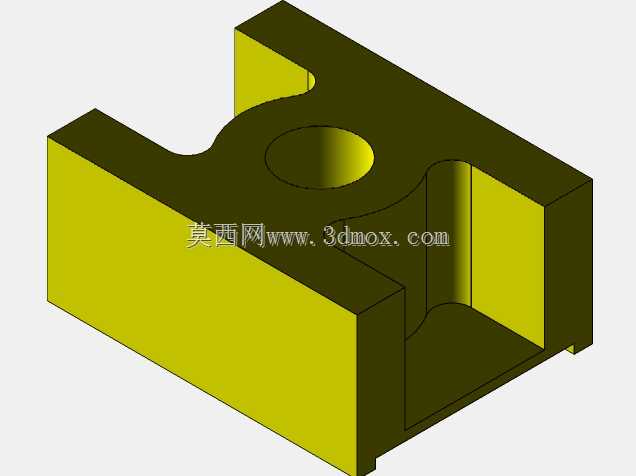

在安装边界的尺寸匹配上,十字头的滑块工作面与导板的配合间隙需要严格控制在合理范围:间隙过小会导致热态运行时膨胀卡涩,润滑脂无法进入摩擦面形成干磨;间隙过大则会产生冲击载荷,运行时出现异常敲击,加剧导板与滑块的磨损。组件上的销轴连接部位,都设计了对应的润滑脂注油通道与防尘密封结构,保证铰接位置在长期往复摆动过程中能持续得到润滑,减少销轴与衬套的磨损速率。两端的滑块采用工字型截面结构,这种截面在保证足够侧向承载面积的同时,能尽可能降低组件自身的往复运动质量,减少曲轴运转时的往复惯性力,降低动力系统的振动水平。
设计过程中需要重点校核几个关键位置的结构强度:一是活塞杆与十字头本体的连接螺纹部位,要能承受气缸最大工作压力下的轴向推力,同时考虑交变载荷下的疲劳强度,避免螺纹根部出现疲劳断裂;二是连杆铰接孔的衬套配合面,要承受连杆传递的交变冲击力,衬套通常采用耐磨铜合金材质,与本体采用过盈配合装配,保证铰接位置的耐磨性能;三是滑块的工作面,需要保证足够的平面度与表面粗糙度,与导板贴合时接触面积均匀,避免局部应力集中导致的工作面拉伤。
在实际装配流程中,十字头组件装入机身导板前,需要先完成与活塞杆的连接锁紧,调整好活塞杆的轴向同轴度,保证活塞杆运行时与气缸轴线完全重合,再装入连杆小头完成铰接,最后手动盘车检查整个往复行程中是否存在卡滞点,确认滑块在导板全行程内滑动平顺无阻滞,才能进行后续的密封件安装与调试。这类十字头组件的结构设计逻辑,同样可以迁移应用到其他往复式动力设备中,比如往复式压缩机、柱塞泵的十字头结构,核心的受力传递、运动转换的设计思路是共通的,只是根据不同设备的载荷大小、行程参数调整对应尺寸与材料选型即可。
