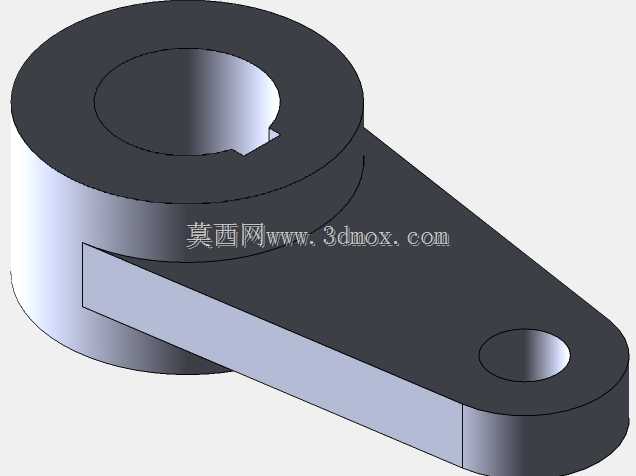

带键槽偏心连接摇臂焊接结构件

　　这类带焊接结构的偏心摇臂构件，常见于中小型轻工输送设备、半自动工装夹具的往复传动单元里，也会出现在小型冲压设备的进给机构、农用机具的操纵联动结构中，核心作用是把旋转轴的圆周运动转化为摆臂端的往复弧线动作，或是作为两个存在偏心距的部件之间的刚性连接载体，传递扭矩同时承受铰接端的交变拉压载荷。

　　从结构本身来看，大端的带键槽轴套是整个构件的动力输入或者固定铰接基准，内孔的键槽设计是为了和配套的传动轴通过平键实现周向固定，避免传动过程中轴和套之间出现相对转动，保证扭矩传递的可靠性，轴套的轴向长度需要匹配安装位置的轴段长度，既要保证足够的配合接触面积分散接触应力，也要避免过长导致和相邻部件出现运动干涉。臂身部分采用板材和轴套焊接成型的结构，相比整料铣削的加工方式，焊接结构能在保证结构强度的前提下减少材料浪费，降低加工成本，适合小批量非重载的应用场景，焊接位置选择在轴套外侧和臂身板材的贴合面，焊后需要做去应力处理，避免长期受交变载荷出现焊缝开裂的问题。

　　小端的通孔是铰接安装位，用来配套销轴或者小直径轴承，连接需要驱动的从动部件，比如连杆、滑块座之类的执行端，孔的位置和大端轴套内孔的中心距是整个构件最核心的尺寸参数，这个偏心距直接决定了从动部件的行程大小，设计时需要根据执行端需要的运动行程反推确定，同时要核算臂身的截面强度，因为在传动过程中臂身会承受反复的弯曲应力，板材的厚度选择要结合传递的最大扭矩来计算，避免长期运行出现臂身变形的情况。

　　建模过程中需要重点关注几个配合边界：大端轴套的内孔公差要按照所选平键的配合标准来设定，键槽的宽度、深度尺寸要符合国标公差要求，保证和标准平键、传动轴的装配适配性；小端铰接孔的同轴度、以及和大端内孔的平行度需要控制在合理公差范围内，不然装配后会出现运动卡滞、铰接销轴偏磨的问题；焊接结构的焊缝尺寸不需要在三维模型里做过于精细的焊道建模，只需要明确标注焊接位置、焊脚高度要求即可，给后续加工环节明确工艺要求。

　　实际应用选型时，首先要确认两端安装位的中心距是否匹配机构的行程需求，其次要核对大端轴套的内孔直径、键槽尺寸是否和现有传动轴的参数匹配，小端铰接孔的直径也要和配套的销轴、轴承尺寸适配，同时要评估构件的承载能力，焊接结构的摇臂不适合大冲击、大扭矩的重载传动场景，多用于载荷平稳、转速不高的中低速传动单元，安装时要保证大端轴套和传动轴的装配到位，轴向锁紧可靠，小端铰接位要定期加注润滑脂，减少销轴和孔壁的磨损，延长构件的使用寿命。

　　设计这类焊接摇臂的时候，还要考虑安装后的运动包络空间，臂身的外形轮廓要做圆角过渡，避免尖锐棱角，一方面减少焊接后的应力集中，另一方面也避免运动过程中刮碰周边的管线、其他构件，臂身的宽度要兼顾结构强度和安装空间限制，不能为了追求强度盲目加宽臂身，导致整体重量过大，增加传动轴的额外负载。
