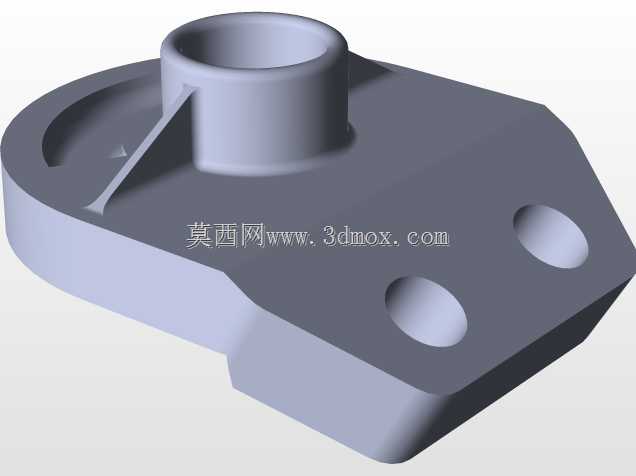

带凸台加强筋双安装孔机械连接基座

　　这类带立式凸台的连接基座，在轻工输送线、小型自动化工作站的辅件安装场景里十分常见，多数时候用来承托小型导向轴、检测传感器安装支架或是微型气动元件的转接固定，区别于常规平板式安装座，它自带的立式凸台可以直接给轴类零件提供轴向定位支撑，不需要额外叠加衬套座来垫高，能有效减少装配时的零件堆叠累计误差。从结构设计逻辑来看，基座主体采用近似切角矩形的底板构型，没有做多余的外伸轮廓，主要是考虑到安装空间的紧凑性，在很多设备侧装的狭小腔体内，切角后的边缘不会和相邻的管线、型材槽位发生干涉，底板上预留的两个沉头安装孔，孔位间距是按照常规工业铝型材的槽距基准做的匹配设计，安装时可以直接用内六角螺栓穿过沉孔固定在型材面或者设备安装板上，

　　沉孔的深度刚好能把螺栓头完全埋入板面，不会出现螺栓头凸起影响上方零件贴合的问题。立式凸台设置在底板偏一侧的位置，并没有居中布置，这是实际装配需求决定的——当基座用来固定悬臂式的导向轴时，偏置的凸台可以给轴端的联动零件留出足够的活动空间，避免零件运动时和底板边缘发生磕碰，凸台和底板衔接的位置加设了三角形加强筋，筋板的厚度和凸台壁厚保持一致，没有做厚薄突变的结构，一方面是为了降低注塑或者机加工过程中的应力集中风险，避免零件成型后在衔接位置出现开裂变形，另一方面三角形筋的支撑方向刚好对应轴类零件工作时产生的倾覆力矩方向，能以最少的材料增量提升凸台的抗弯折能力，比单纯增加凸台壁厚要更节省材料，也能减轻零件整体重量。凸台的内孔是贯穿式设计，

　　孔壁的粗糙度要求控制在适合间隙配合的区间，既可以穿入光轴做滑动导向的支撑，也可以压入铜套、直线轴承这类标准导向件，不需要再对孔位做二次加工，凸台的顶面做了小尺寸的倒角处理，方便压装配套零件的时候快速对准，不会因为孔口的毛刺导致零件装偏。底板的底面没有做全平面设计，而是在边缘位置留了一圈浅凹槽，这样安装的时候即使安装板面存在轻微的平面度误差，也能保证两个安装孔周围的贴合面紧密压实，不会出现整个基座翘曲的情况，同时浅凹槽还能容纳安装面上残留的少量切屑、灰尘，避免杂质垫在基座底面导致安装精度下降。在实际选型使用的时候，需要注意安装边界的核对：底板的整体宽度要小于安装位的可用宽度，凸台的高度要匹配被支撑零件的安装高度，

　　避免凸台过高导致零件重心上移增加振动，或是凸台过短导致轴的支撑长度不足出现挠曲；两个安装孔的中心距要和现场安装板的预留孔位完全对应，如果是替换老旧设备上的同类型基座，还要核对凸台内孔的直径、凸台中心到安装孔的距离尺寸，避免装上去之后出现同轴度偏差，导致配套的轴类零件运转卡滞。这类基座的结构设计没有冗余的特征，每一处构型都是围绕实际装配、受力需求来做的，没有为了外观好看增加不必要的曲面，非常适合作为标准化的机械转接零件使用，在做三维建模的时候，这类零件的建模逻辑也很有代表性：先从安装基准面开始绘制底板的轮廓，拉伸得到基体之后再做凸台的拉伸，之后添加加强筋特征，最后处理安装孔、倒角、沉孔这些工艺特征，建模过程中要注意各个特征的先后顺序，把倒角、沉孔这类附属特征放在建模步骤的最后，避免后续修改整体尺寸的时候出现特征报错。
