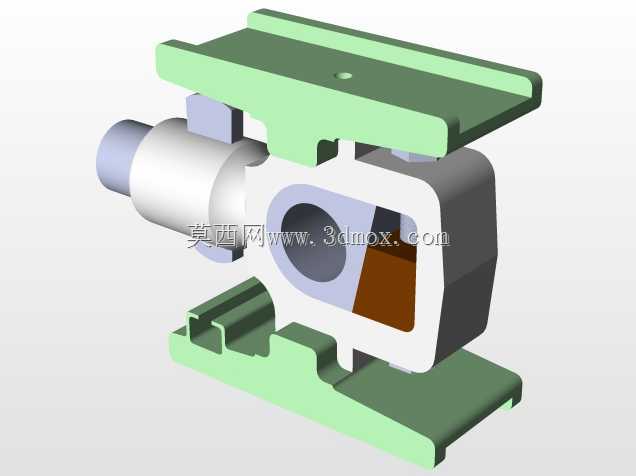

带内螺纹结构蒸汽机十字头结构件

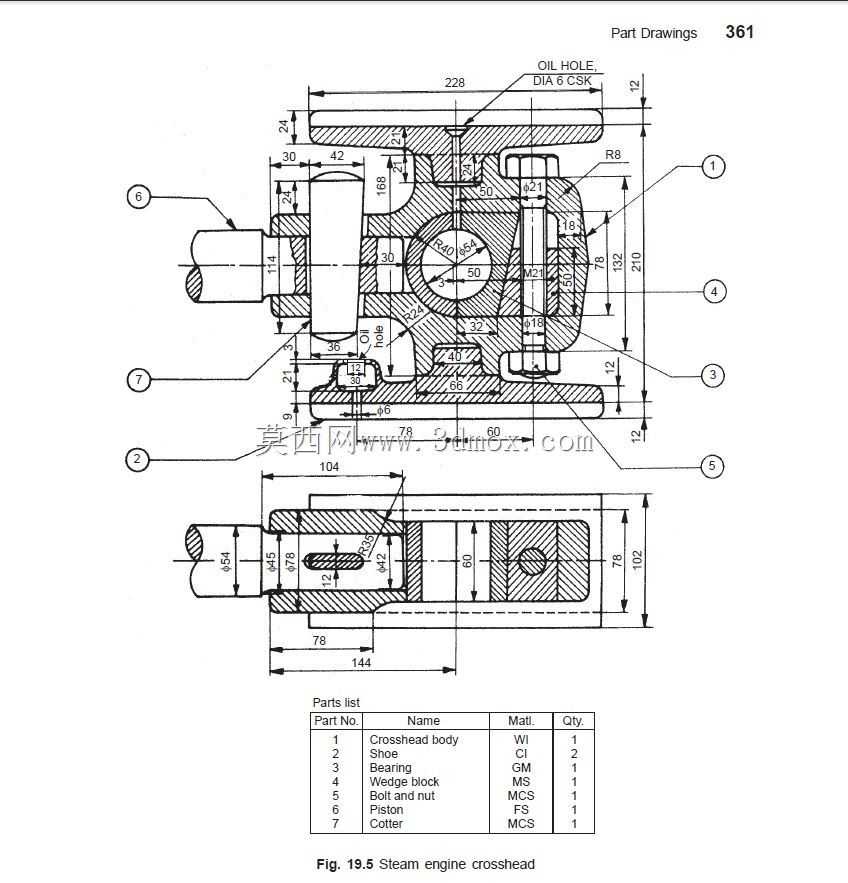

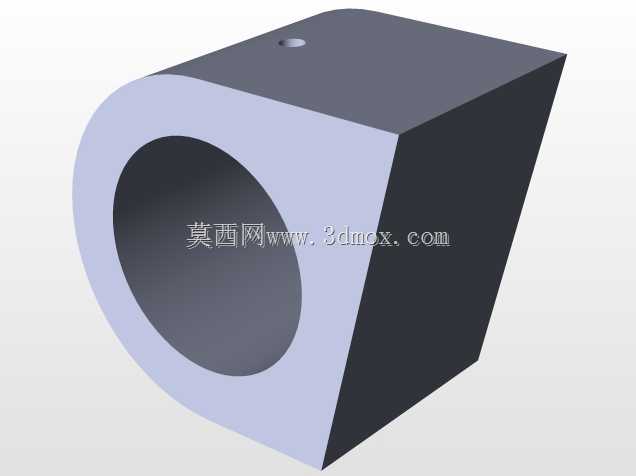

　　在往复式蒸汽机的动力传递链路里，十字头是衔接活塞连杆与曲轴侧滑块的核心中间构件，它的核心作用是把活塞的直线往复运动精准传导给连杆机构，同时承担侧向力的分流，避免活塞杆承受额外的弯曲载荷，保障动力输出过程的同轴度与运行稳定性。这款带内螺纹的十字头结构，整体采用方块式基体构型，区别于传统圆柱面十字头的设计，方形基体的侧面可以直接和十字头滑道的平面导轨配合，相比弧面配合的结构，平面接触的承压面积更大，单位面积载荷更低，在中低速重载的蒸汽机运行工况下，能有效降低滑道面的磨损速率，延长整机的维护周期。

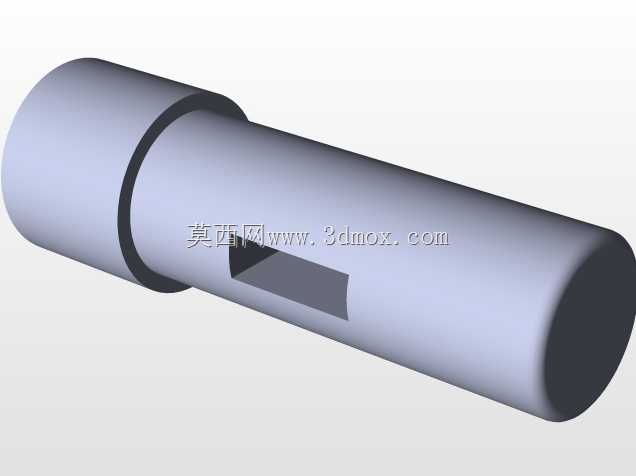

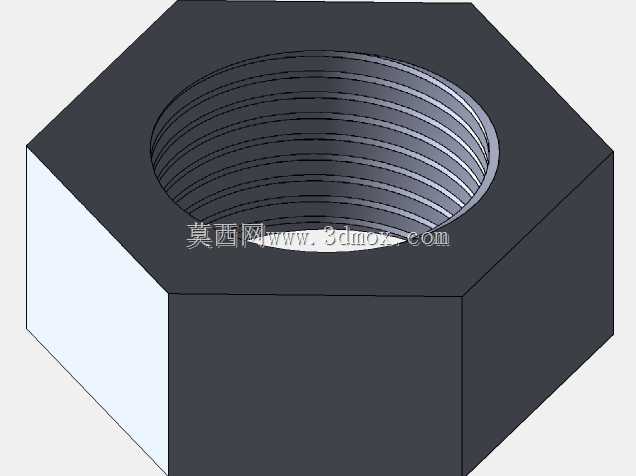

　　基体顶面加工的M20规格内螺纹孔，是整个构件的核心连接接口，这个螺纹孔直接和活塞杆端部的外螺纹段旋合，相比传统的销轴连接或者法兰螺栓连接，螺纹旋合的连接方式同轴度更容易保证，装配时可以通过旋转活塞杆精准调整活塞的上下止点间隙，不需要额外加工调整垫片组，大幅简化了现场装配的工序流程。设计时特意选用M20的细牙螺纹规格而非更大公称直径的螺纹，是经过载荷校核后的选型结果：蒸汽机运行时活塞杆传递的最大轴向推力在12kN左右，M20细牙螺纹的牙根抗剪强度、螺纹旋合面的接触强度完全能覆盖该载荷的1.5倍安全系数要求，同时更小的螺纹孔不会过度削弱方块基体的结构强度，避免基体在螺纹孔位置出现应力集中导致的开裂风险。

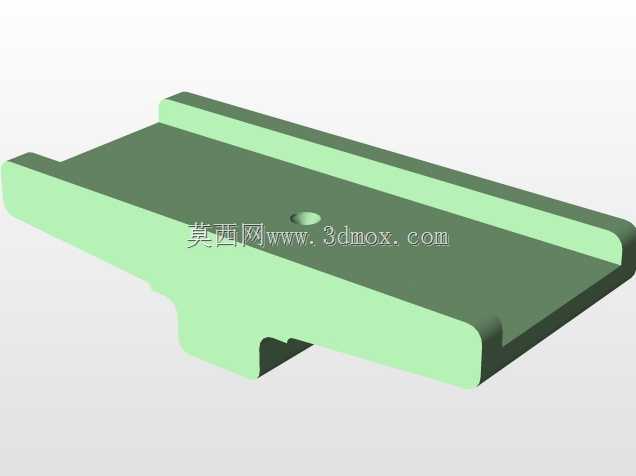

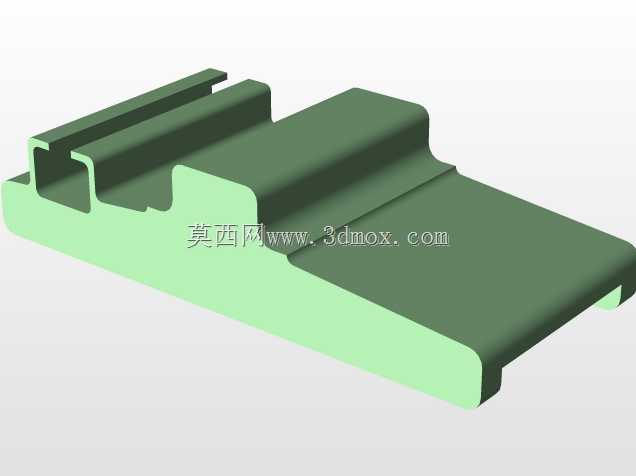

　　从安装边界尺寸来看，方块基体的棱边做了小尺寸的倒角过渡，一方面是为了装配时能顺利导入滑道，避免棱边刮伤滑道的精加工面，另一方面也能消除棱边的应力集中点，在长期承受交变冲击载荷的工况下，减少微裂纹萌生的概率。基体的高度方向尺寸经过匹配计算，刚好满足滑道的导向长度要求，当十字头运行到上下止点位置时，基体和滑道的重合长度不低于总长度的三分之二，不会出现导向长度不足导致的卡滞、偏磨问题。和传统十字头需要额外加工润滑油孔、油槽的结构不同，这款结构的平面配合面可以适配外置的自动注油滑道，润滑油可以直接在配合面形成均匀油膜，不需要在基体内部加工复杂的油路，降低了加工难度，也避免了油路堵塞导致的干磨故障。

　　在实际应用场景中，这类结构的十字头多用于小型固定式蒸汽机、蒸汽往复泵这类对结构紧凑度要求较高的设备，相比分体式十字头，整体式方块结构的零件数量更少，装配累计误差更小，运行时的异响和振动也更低。设计过程中需要重点关注螺纹孔和基体侧面的垂直度公差，这个公差直接决定了活塞杆和滑道的平行度，如果垂直度超差，运行时活塞杆会出现偏磨，密封件的使用寿命会大幅缩短，严重时甚至会出现活塞撞缸的故障。另外基体的两个配合侧面的平面度、平行度公差也需要严格控制，平面度公差控制在0.02mm以内，平行度公差控制在0.03mm以内，才能保证和滑道的配合间隙均匀，不会出现局部载荷过大的问题。

　　从受力角度分析，十字头在运行过程中除了承受轴向的推力拉力，还要承受连杆摆动带来的周期性侧向力，方形基体的侧面可以把侧向力均匀传递到滑道的整个接触面上，不会出现局部应力峰值，因此基体的材质选用常规的铸钢件即可满足强度要求，不需要采用价格更高的锻件或者合金材质，能有效控制制造成本。螺纹孔的加工需要在基体热处理完成后进行，避免热处理变形导致螺纹孔的位置度超差，螺纹加工完成后需要做螺纹止通规检测，保证和活塞杆的螺纹配合间隙在合理范围内，既不会因为间隙过大出现运行松动，也不会因为间隙过小导致装配困难。
