内燃机活塞连杆组件结构设计

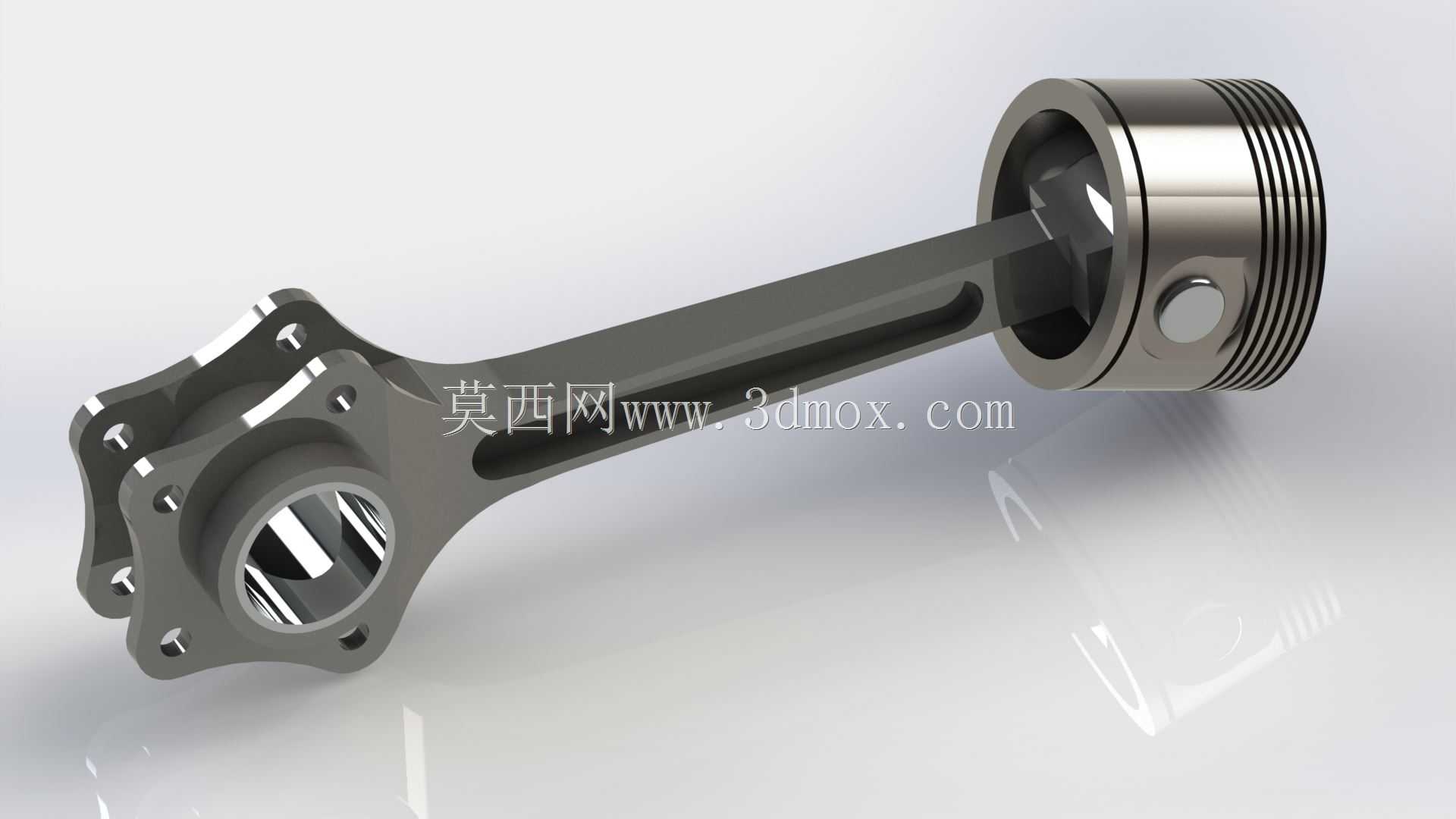

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心往复运动部件，承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用，广泛适配于小排量四冲程汽油机、通用动力柴油机的动力输出端，在小型发电机组、园林机械、摩托动力单元、轻型乘用车动力总成中都能见到同结构组件的应用。从实际工况出发，活塞头部设计有三道环槽，分别对应两道气环与一道油环的安装位，气环负责密封燃烧室内的高压燃气，避免做功行程中燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧形成积碳。活塞顶部的凹坑造型匹配对应机型的燃烧室形状，能够在压缩行程终点组织合理的滚流与挤流效果，优化油气混合均匀度，提升燃烧效率。活塞销座部位做了加厚加强处理，

　　通过浮动式活塞销实现活塞与连杆小头的铰接，销座两侧预留了卡环安装槽，能够限制活塞销的轴向窜动，避免销端刮蹭气缸壁造成拉缸故障。连杆部分采用工字形截面设计，在保证整体结构强度、满足往复惯性力与爆发压力承载要求的前提下，尽可能降低组件自身重量，减少高速往复运动过程中产生的惯性载荷，降低曲轴主轴承的负荷。连杆大头采用剖分式结构，通过连杆螺栓实现与曲轴曲柄销的紧固连接，剖分面做了定位结构设计，保证装配后连杆大头孔的圆度与圆柱度符合公差要求，避免运转过程中出现轴瓦偏磨、抱轴等故障。从安装边界来看，活塞裙部设计有微椭圆型线，冷态装配状态下裙部与气缸壁保留合理的配合间隙，热机状态下裙部受热膨胀后能够与气缸壁形成均匀的贴合面，既避免冷启动敲缸，

　　也能防止热态下活塞卡滞在气缸内。连杆大小头孔的中心距、活塞总高度、活塞环槽的宽度与深度、连杆大头的孔径与宽度都严格匹配对应机型的安装尺寸要求，装配时活塞环开口需要按照规定角度错开，避免开口对齐导致漏气漏油。在实际设计过程中，需要反复校核组件的疲劳强度，尤其是连杆杆身与大头过渡区域、活塞销座与活塞顶连接区域的应力集中情况，通过圆角过渡、壁厚渐变的设计降低应力峰值，保证组件在交变载荷下的使用寿命。同时活塞的重量分组、连杆的重量分组都需要严格控制，同一台发动机内装配的活塞连杆组件重量差需要控制在公差范围内，避免运转过程中出现过大的不平衡量，引发发动机振动、轴承异常磨损等问题。这套组件的运动轨迹直接决定了发动机的运行平顺性与可靠性，设计过程中需要兼顾轻量化与结构强度的平衡，既要降低往复运动质量提升发动机响应速度，也要保证在最高爆发压力、最高转速工况下结构不会出现塑性变形与疲劳断裂。
