深沟球滚动轴承三维结构设计模型

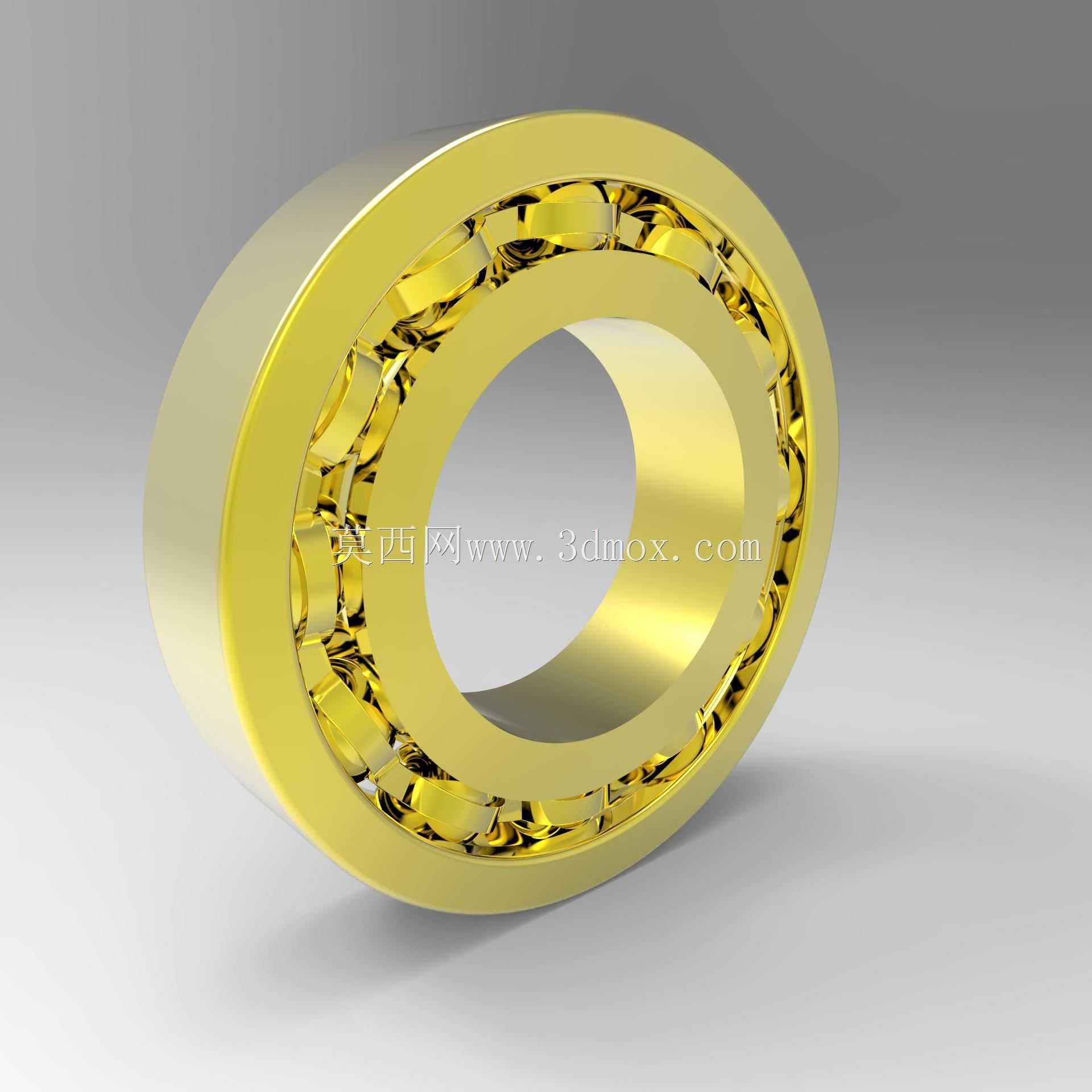

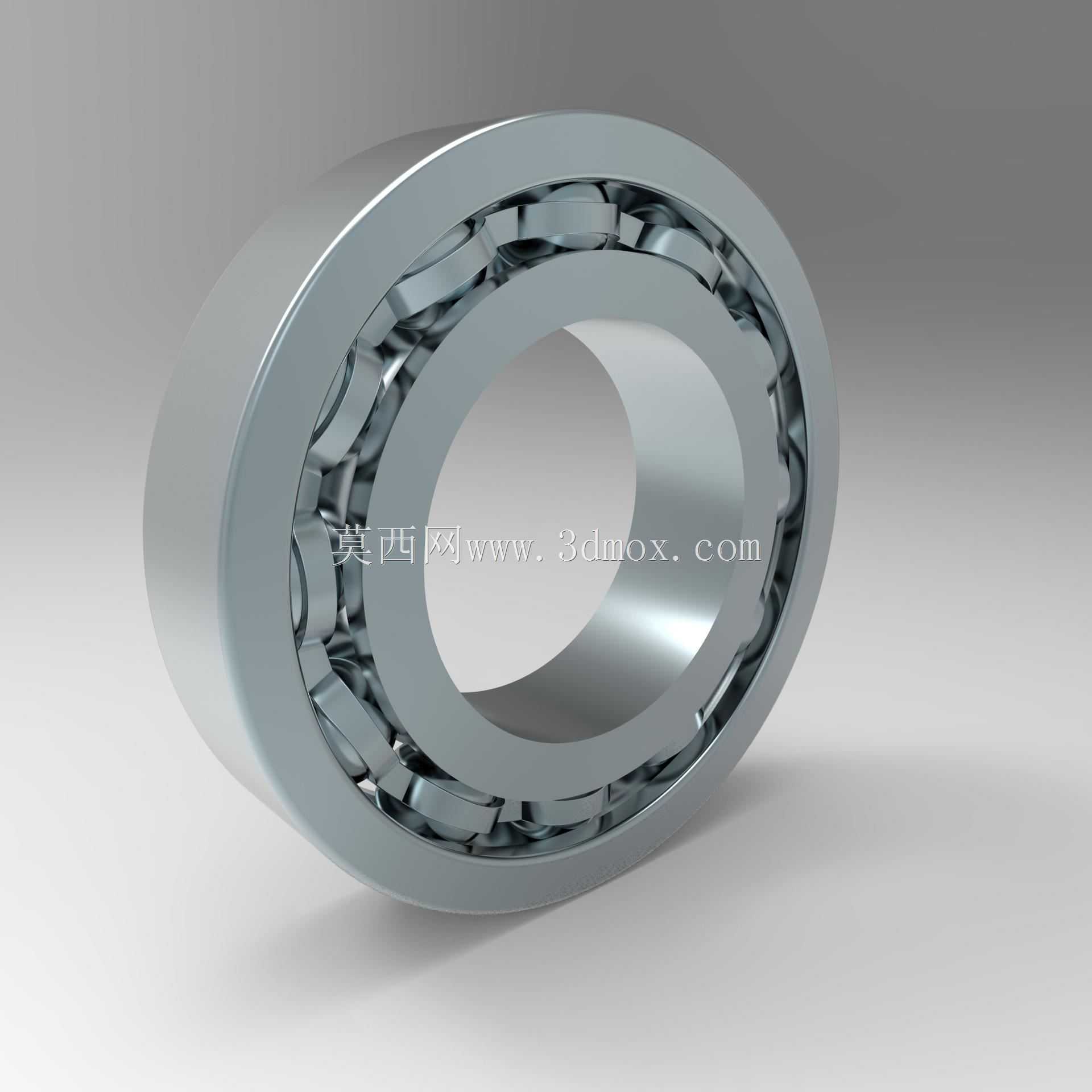

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支撑部件，从普通民用家电的电机转轴，到工业生产线的输送机辊筒、机床主轴、减速机输入输出轴，再到工程机械、农用机械的旋转铰接部位，这类深沟球结构的滚动轴承都是应用覆盖范围最广的标准支撑元件。这套三维模型完整还原了滚珠轴承的全部装配结构，包含内圈、外圈、滚动钢球、保持架四个核心组成部分，建模过程严格遵循通用滚动轴承的结构比例逻辑，没有出现结构错位、装配干涉的问题，可直接用于设备整体装配的干涉校验、运动仿真环节。

　　从实际工程选型的角度看，这类滚珠轴承的核心功能是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动体的滚动摩擦，大幅降低运转过程中的能量损耗与零件磨损速度。模型的内圈设计有与轴径配合的圆柱孔，安装时内圈与旋转轴采用过盈或过渡配合，随轴同步转动；外圈与设备的轴承座孔采用间隙或过渡配合，固定在机座结构上承担载荷传递；分布在内外圈滚道之间的钢球是核心承载元件，沿滚道做公转与自转运动，将滑动摩擦转化为滚动摩擦；保持架的作用是均匀分隔每一颗钢球，避免钢球在运转过程中相互接触碰撞、产生额外摩擦与卡滞，同时引导钢球在滚道内均匀分布，优化轴承整体的载荷分布状态。

　　建模过程中，首先确定了轴承的公称尺寸边界，内圈内径、外圈外径、轴承总宽度的比例符合常规深沟球轴承的尺寸系列规范，内外圈的滚道曲率半径略大于钢球半径，保证钢球与滚道之间为点接触状态，既可以承担主要的径向载荷，也能承受一定比例的双向轴向载荷，适配多数存在少量轴向往复窜动的轴系工况。钢球的数量根据节圆直径做了匹配设计，保证相邻钢球之间留有足够的保持架壁厚空间，不会出现钢球排布过密导致保持架强度不足，或是排布过疏导致单颗钢球承载过大的问题。保持架采用浪形冲压结构的形态还原，兜孔与钢球之间留有合理的活动间隙，避免运转过程中保持架与钢球出现刚性卡滞。

　　在设备装配设计环节，这类轴承模型的导入可以帮助设计人员快速确认轴承安装位置的周边结构边界：比如轴承座的孔深要匹配轴承外圈宽度，轴上的定位轴肩高度不能超过轴承内圈的倒角高度，避免装配时轴肩顶住保持架影响运转；轴承端盖的压紧尺寸要预留合理的轴向游隙，避免轴系受热膨胀后轴承被顶死出现运转卡滞。做运动仿真时，这套模型可以设置钢球与滚道、钢球与保持架之间的接触约束，真实模拟轴承在不同转速、不同载荷下的运转状态，校验轴系的运转灵活性，排查设计阶段可能存在的装配干涉问题。对于刚接触机械结构设计的从业者来说，拆解这套模型的装配关系，可以直观理解滚动轴承的内部构造，掌握这类标准件的选型配合逻辑，避免在实际设计中出现选型错误、配合尺寸不合理导致的装配失败、设备运转故障等问题。在做设备的维护维修模拟时，也可以借助这套模型演示轴承的拆卸、安装流程，明确轴承安装时的受力点——内圈过盈装配时压力要施加在内圈端面，不能通过钢球传力导致滚道压伤，外圈装配时压力要施加在外圈端面，避免损伤轴承的配合面。
