重型可调式管钳夹持工具结构设计

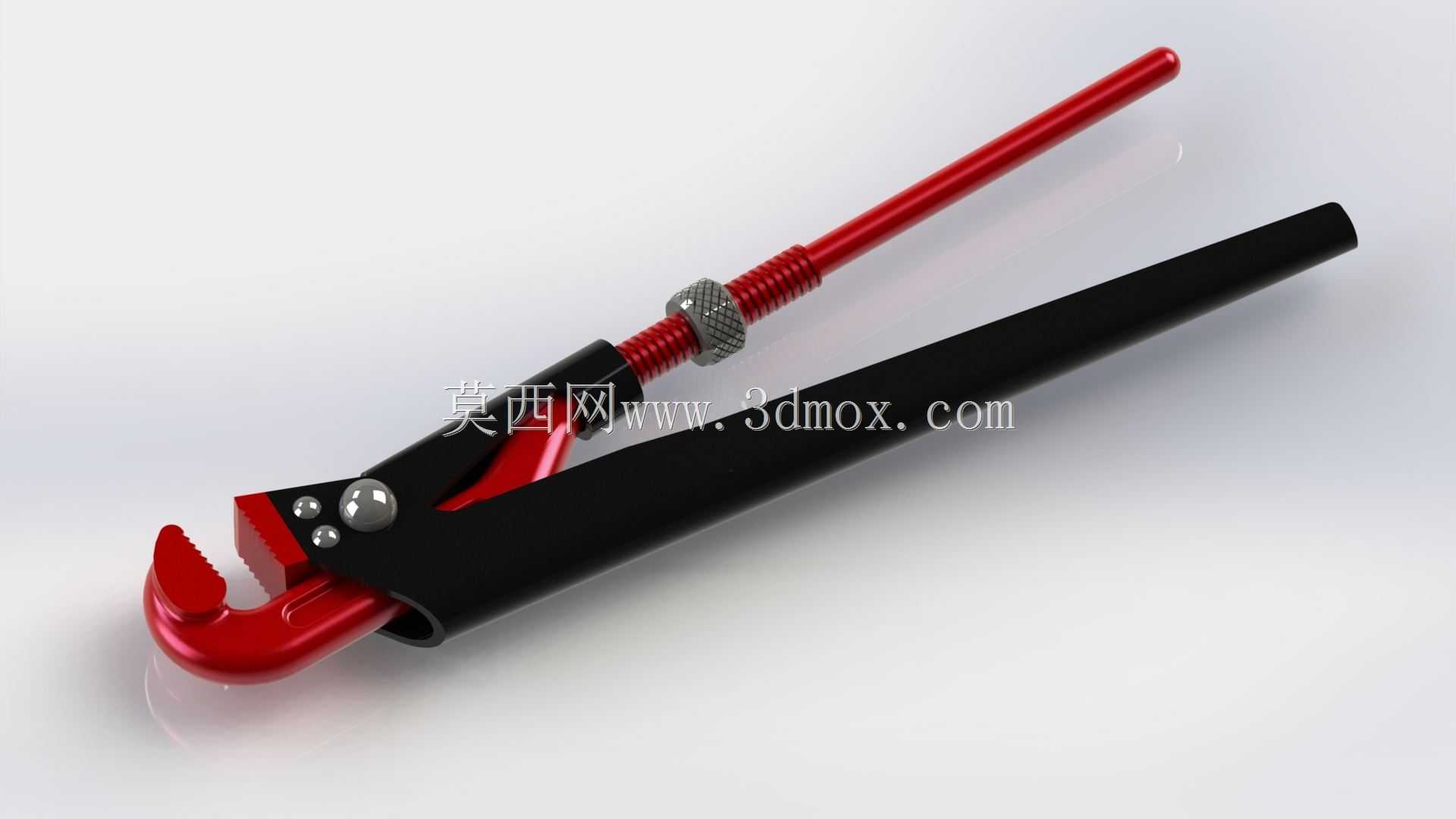

　　在民用给排水施工、工业油气管道运维、消防管线布设、机电设备管路拆装等作业场景中，管钳是一线作业人员随身配备的核心手动夹持类工具，其核心作用是通过钳口的咬合结构对圆柱形金属、塑料管材施加可控的夹持扭矩，完成管材的螺纹对接、紧固、拆卸等操作，相比普通活动扳手，管钳的钳口咬合齿经过淬硬处理，加持力更强，不易在大扭矩施力时出现打滑脱开的问题，能适配不同管径的圆形管件作业需求。这款管钳的整体结构采用经典的重型管钳布局，主要由固定钳体、活动钳头、调节螺杆、复位弹簧、防滑手柄套几个核心部分组成，固定钳体与长手柄为一体化锻造结构，整体采用高强度碳钢锻压成型，经过调质处理后整体具备足够的抗扭强度，在施加最大额定扭矩时不会出现钳体弯折、断裂的风险，

　　钳口的咬合齿采用高频淬硬工艺，齿部硬度达到HRC55-60，能在咬合镀锌钢管、无缝钢管等硬质金属管材表面时嵌入管材表层，避免施力过程中打滑，同时齿形设计为斜向排布，在施加拧紧方向扭矩时咬合深度会随施力增大自动加深，反向施力时可轻松脱开，适配反复松紧的作业需求。活动钳头与固定钳体通过滑动导轨配合，调节螺杆穿在活动钳头的螺纹孔内，尾部带有滚花调节螺母，转动螺母时可带动活动钳头沿固定钳体的导轨方向滑动，实现钳口开口尺寸的连续调节，这款管钳的最大开口尺寸可覆盖DN15到DN50的常用管材，能满足绝大多数家装、普通工业管路的作业需求，调节螺杆上套有复位弹簧，在松开调节螺母时可自动推动活动钳头复位，减少调节时的空行程操作。

　　手柄部分采用双色包覆设计，固定钳体的长手柄外侧包覆有黑色防滑绝缘橡塑套，表面带有防滑纹理，在手部沾有油污、水渍的情况下依然能提供足够的握持摩擦力，同时橡塑套具备一定的绝缘性能，在临时带电作业场景下可提供基础的防护作用；活动钳头侧的短手柄表面喷涂有红色防锈漆，一方面起到金属表面防锈蚀的作用，另一方面鲜明的配色可在工具堆放场景下快速识别，避免工具遗失。从设计思路上看，这款管钳的结构充分考虑了一线作业的实际工况，钳头的开合角度经过反复优化，在咬合不同管径的管材时，钳口的两个咬合面都能与管材外壁保持足够的接触面积，避免应力集中导致的管材表面夹伤、钳齿崩损问题；整体力臂长度经过扭矩匹配设计，

　　手柄长度满足单人施力时可达到普通管路连接所需的拧紧扭矩，无需额外加接延长杆，同时整体重量控制在合理区间，长时间手持作业不会产生过度的负重疲劳。安装与使用边界方面，这款管钳仅适用于圆柱形金属、硬质塑料管材的夹持作业，不可用于六角螺栓、螺母等标准紧固件的拆装，避免钳齿损伤紧固件的棱角，也不可作为撬棍使用，超出力臂设计载荷的撬动作业会导致钳体变形、断裂；使用时需根据管材管径提前调节钳口开口尺寸，将管材卡入钳口深处后再施加扭矩，禁止用钳口尖端夹持管材，防止受力滑脱造成安全隐患；日常存放时需在调节螺杆、滑动导轨位置定期涂抹润滑脂，避免锈蚀导致调节卡滞，钳口齿部若出现磨损、崩齿情况需及时更换钳头，不可继续使用防止打滑伤人。从三维建模的角度来看，这款管钳的建模过程需要重点关注几个配合面的尺寸精度：固定钳体与活动钳头的滑动导轨配合间隙需控制在0.1-0.2mm，既要保证活动钳头滑动顺畅无卡滞，又要避免间隙过大导致夹持时钳头晃动影响咬合精度；调节螺杆与活动钳头的螺纹配合需采用梯形螺纹设计，相比普通三角螺纹具备更好的承重能力，在大扭矩夹持时不会出现螺纹滑牙问题；手柄橡塑套与金属手柄的配合采用过盈配合设计，过盈量控制在0.3-0.5mm，保证使用过程中橡塑套不会与金属手柄出现相对转动、滑脱的问题。
