重型可调式管钳结构三维建模

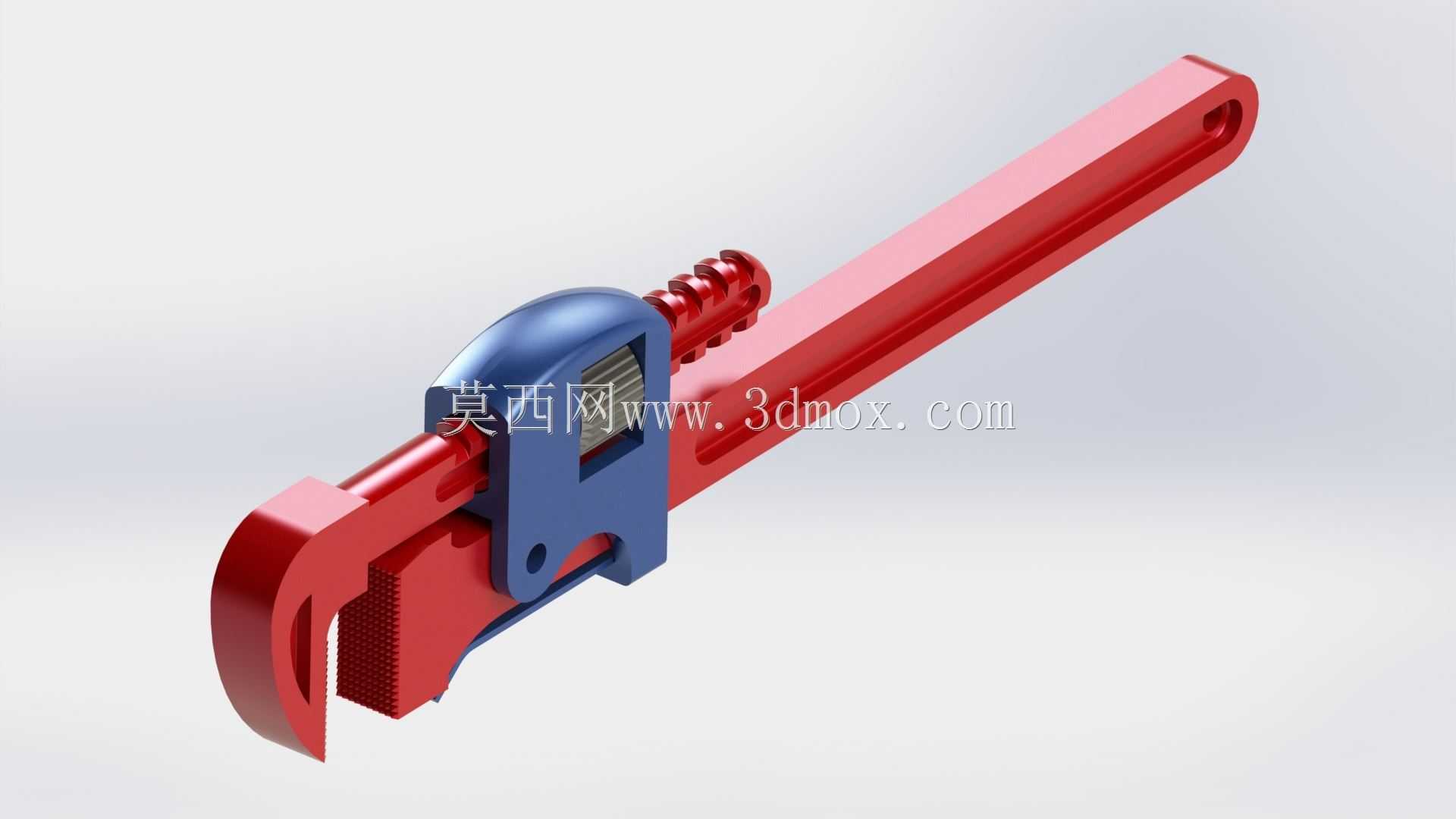

　　在民用给排水施工、工业油气管道运维、消防管路布设、暖通空调管路安装等现场作业场景中，管钳是管路装拆环节不可或缺的手动夹持类工具，其核心作用是通过咬合结构卡紧不同管径的金属或硬质塑料管材，配合杠杆力臂输出足够扭矩，完成管材与接头的螺纹旋合、拆卸作业，也可用于夹持圆柱形五金工件完成辅助拆装、修整操作。这款管钳的整体结构遵循传统重型管钳的成熟力学逻辑，同时在细节结构上做了适配三维建模落地的优化，主体分为固定钳体、活动钳头、调节螺套、钳柄四个核心组成部分。固定钳体与长柄采用一体化结构设计，钳头部位加工有带锯齿的咬合面，齿形采用斜向排布的锐角齿，齿尖朝向钳柄方向，当施加扳动力时，咬合力会随扭矩增大同步提升，避免管材表面打滑；

　　活动钳头与固定钳体通过滑动槽配合，可沿钳体的导向轨做直线往复位移，活动钳头的咬合齿与固定钳齿呈对向排布，咬合时两排齿形成V型夹持腔，可适配一定范围内不同外径的圆形管材，无需更换钳头即可覆盖常规施工场景的常用管径。调节螺套嵌套在活动钳头尾部的螺纹段上，转动螺套即可推动活动钳头沿导向槽移动，实现钳口开口度的无级调节，螺套外圈加工有轴向防滑滚花，即便戴防滑手套操作也能顺畅转动调节，不会出现施力打滑的问题。钳柄采用长直杆式结构，截面为带圆角的矩形，既保证了杠杆力臂的长度，降低作业时的手部施力强度，又通过合理的截面设计控制整体重量，避免长时间持握作业产生过度疲劳；钳柄尾部设计有悬挂孔，作业间隙可将管钳挂在工具架或安全绳上，

　　防止高空作业时工具坠落，也便于工具收纳整理。从设计思路来看，建模过程中优先保证各运动部件的配合间隙合理性，活动钳头与固定钳体导向槽的配合间隙控制在合理公差范围内，既保证滑动调节顺畅无卡滞，又不会因间隙过大导致夹持时钳头晃动，影响咬合精度；咬合齿的齿深、齿距参数参考行业通用重型管钳的设计标准，保证咬合时既能卡入管材表面形成足够摩擦力，又不会因齿形过尖过度损伤管材外壁，影响管路连接后的密封性能。外形尺寸方面，这款管钳属于常用的18寸规格级别，整体长度适配成人双手施力的操作范围，钳口最大开口度可覆盖常规施工中DN50及以下管径的管材装拆需求，安装边界上无需额外配套辅件，作为独立手动工具可直接投入作业场景使用，

　　建模时各部件的装配关系完全还原实物的装配逻辑，活动钳头的滑动行程、调节螺套的转动行程都做了限位约束，避免出现超程脱位的结构错误。在实际作业场景中，这类管钳相比普通活动扳手，对圆形管材的夹持适配性更强，不会出现夹伤管材棱角、打滑脱开的问题，尤其在管路锈蚀、螺纹连接过紧的拆装场景下，锯齿咬合结构能提供更可靠的夹持力，降低作业时的安全风险。建模过程中对各部件的圆角过渡、应力集中部位做了结构还原，比如钳头与钳柄的连接部位做了圆弧过渡处理，避免应力集中导致施力时钳体断裂，调节螺套与活动钳头的螺纹配合采用标准传动牙型，保证调节动作的传动顺畅。
