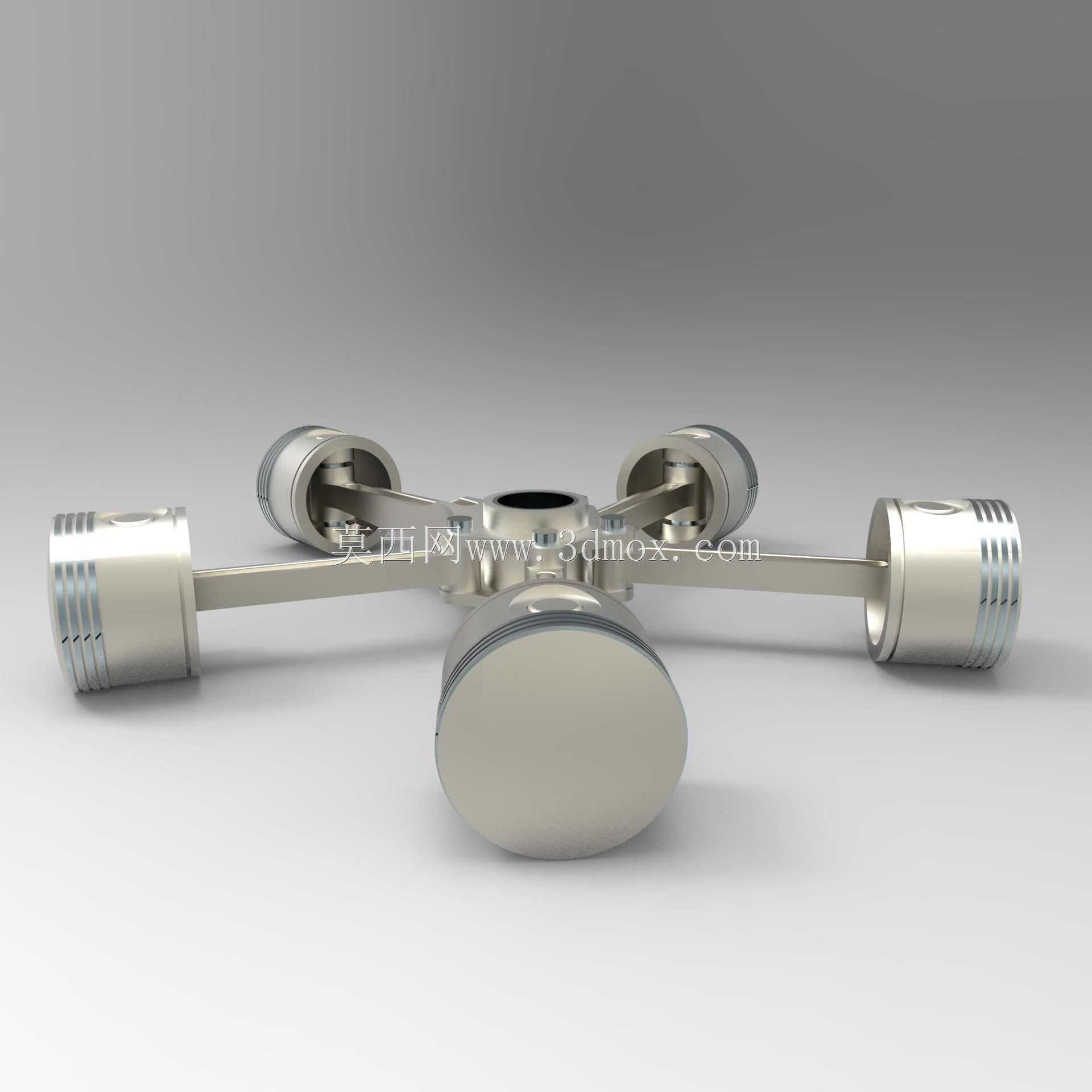

在航空活塞动力、小型固定式动力机组的应用场景里,这类径向排布的活塞连杆结构一直是紧凑高功率密度动力方案的典型选择,区别于直列、V型动力单元的排布逻辑,多组活塞围绕中心曲柄呈圆周均匀分布的结构,能在更小的整机轮廓下实现更大的总排量,同时让曲轴的受力更均匀,降低单拐曲柄的局部载荷峰值。从实际用途来看,这类结构早期广泛应用在轻型通航飞机的动力单元上,依靠风冷即可实现良好的散热效果,不需要复杂的水冷管路布局,大幅降低动力系统的自重与维护难度,后续也有部分小型应急发电机组、特种作业便携动力设备沿用这类结构逻辑,在有限的安装空间内输出足够的动力。从功能特性上看,这套活塞连杆组件的核心是中心曲柄与多组连杆的铰接配合,
每一组活塞都对应独立的气缸工作腔,做功行程依次错开,保证动力输出的平顺性,同时星型排布让所有活塞的往复惯性力在中心位置形成部分自平衡,减少整机运行时的振动量级,不需要额外加装大质量的平衡轴结构,进一步压缩整机的重量占比。在设计思路层面,首先要确定的是活塞的排布数量与中心曲柄的偏心距,偏心距直接决定活塞的行程长度,结合活塞直径就能确定单缸排量,再根据排布数量计算总排量,匹配目标功率需求;其次要考虑连杆的铰接结构,多根连杆共同铰接在中心曲柄销上,需要精准控制每根连杆的大端厚度与铰接间隙,避免工作过程中出现连杆间的运动干涉,同时要保证曲柄销的表面硬度与润滑通道设计,因为多缸做功的载荷都会集中在这个核心铰接点,
润滑不足或者强度不够都会直接导致动力单元失效。从外形尺寸与安装边界来看,这类径向结构的最大外轮廓是由活塞外止点位置决定的圆周直径,中心曲柄的输出轴端需要预留与传动系统连接的法兰或者键槽结构,安装时的固定支点通常布置在中心机匣的圆周位置,需要保证安装面与输出轴的垂直度,避免运行过程中出现偏磨;活塞的裙部导向长度需要匹配气缸套的配合间隙,既要保证往复运动的顺畅,又要控制活塞敲缸的异响与磨损量,活塞环槽的位置与数量要根据工作压力与散热需求设计,保证燃烧室的密封效果。实际建模过程中,需要先搭建中心曲柄的运动骨架,确定曲柄的旋转中心与偏心距参数,再以中心为基准阵列排布活塞与连杆的初始位置,通过运动仿真验证每一个曲轴转角下活塞的运动行程、
连杆的摆角范围,排查是否存在运动干涉,尤其是连杆大端与曲柄臂、相邻连杆之间的间隙,要预留足够的热膨胀余量,避免工作温度升高后零件膨胀卡滞。另外,这类结构的连杆因为排布角度的问题,小端与活塞销的配合角度会随曲轴转动不断变化,需要在活塞销座处预留足够的摆动空间,同时保证活塞销的润滑,通常会在连杆杆身设计油道,将曲柄销处的压力润滑油引导到活塞销位置,减少铰接点的磨损。活塞的顶部形状需要匹配燃烧室的设计,因为径向发动机多采用风冷结构,活塞顶部的散热筋布局也要同步考虑,保证做功产生的热量能快速传递到气缸壁再通过散热片散出,避免活塞顶部过热导致材料强度下降。
