单缸卧式无换向结构蒸汽机三维设计

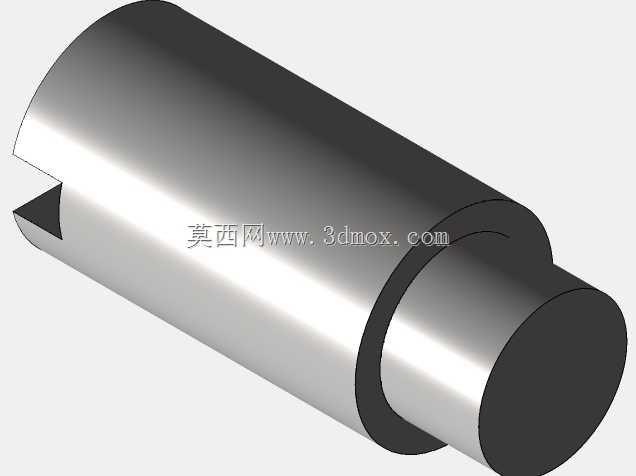

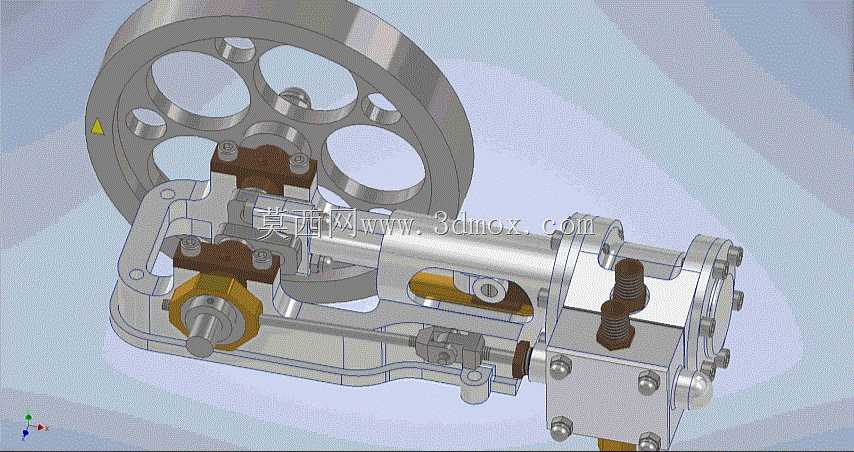

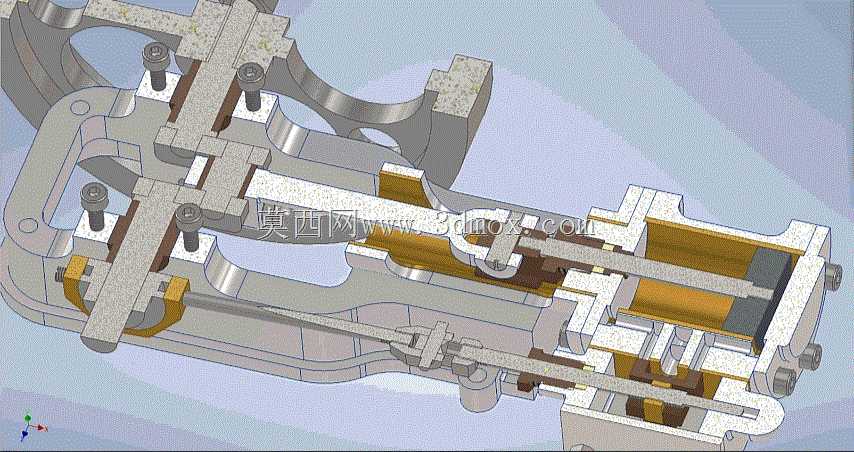

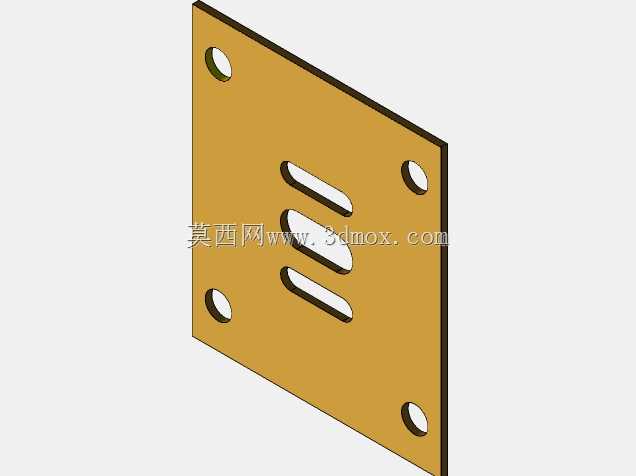

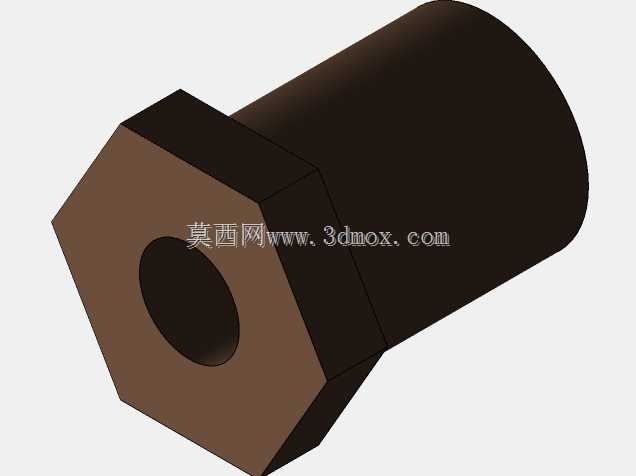

　　这款单缸卧式无换向蒸汽机的结构设计，核心围绕小功率固定式动力输出场景展开，早年这类结构常应用于小型车间动力驱动、教学演示教具、小型船舶辅机动力等场景，区别于带换向阀结构的船用主机，这款机型仅做单向旋转输出，省去了复杂的滑阀换向配气机构，整体结构更紧凑，加工装配难度更低，日常维护的工作量也大幅缩减。从实际功能逻辑来看，蒸汽从缸体侧方的进汽口进入后，直接推动活塞做直线往复运动，通过十字头结构连接连杆，将直线动力传递给曲轴，曲轴端集成的大直径飞轮承担储能稳速的作用，抵消活塞往复运动的死点冲击，让输出轴的旋转运动更平稳，由于没有换向配气结构，这款机型的进排汽通道直接集成在缸体端部，通过固定的配气相位完成进汽、膨胀、排汽的循环，

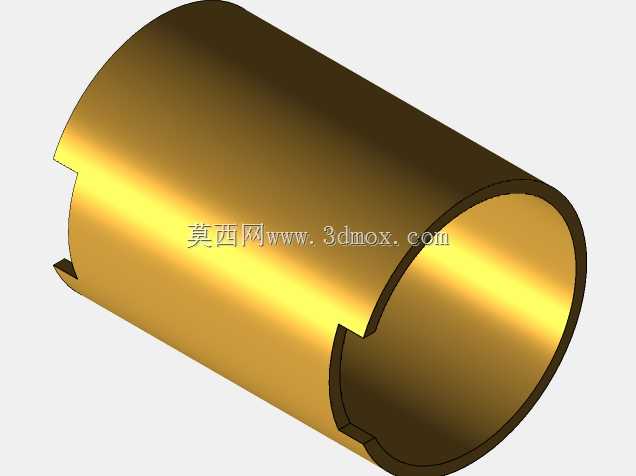

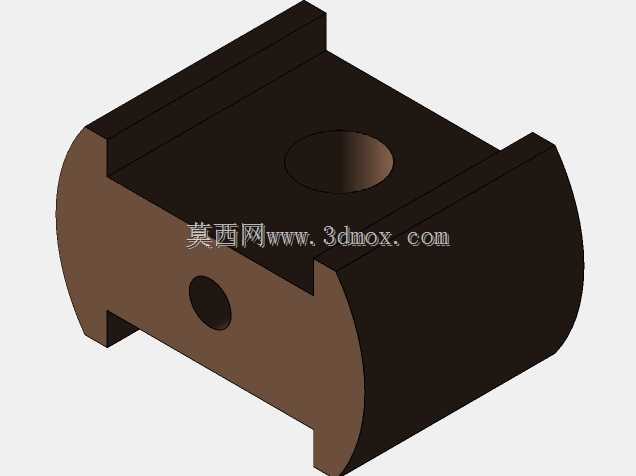

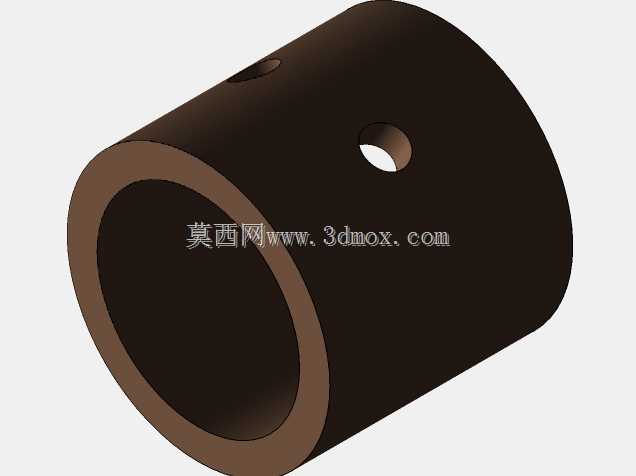

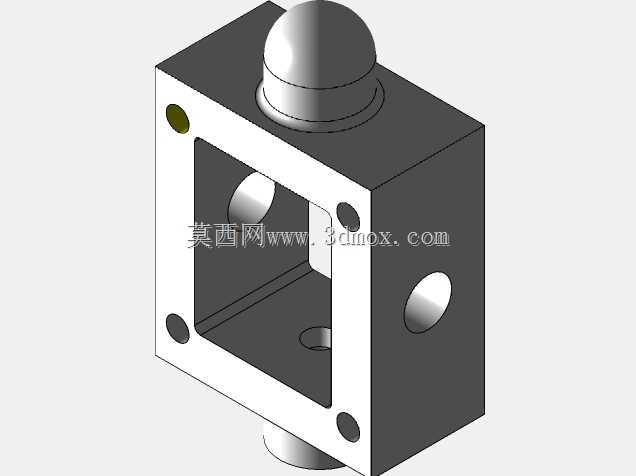

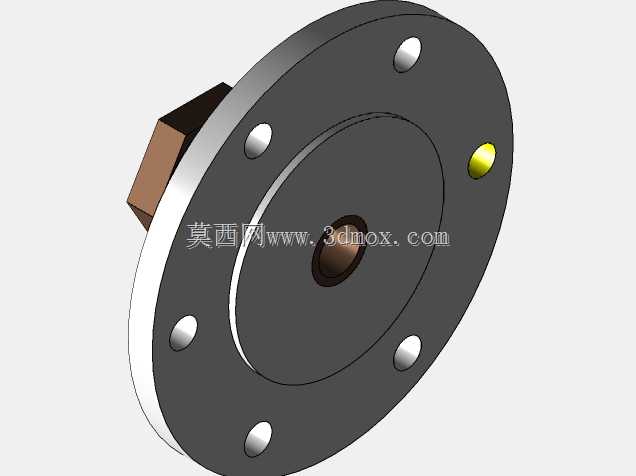

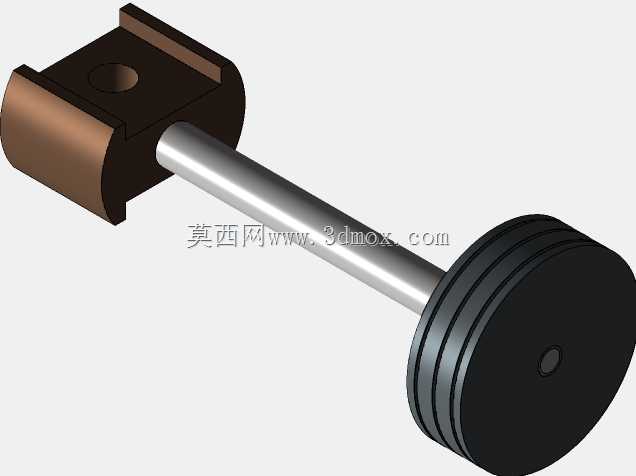

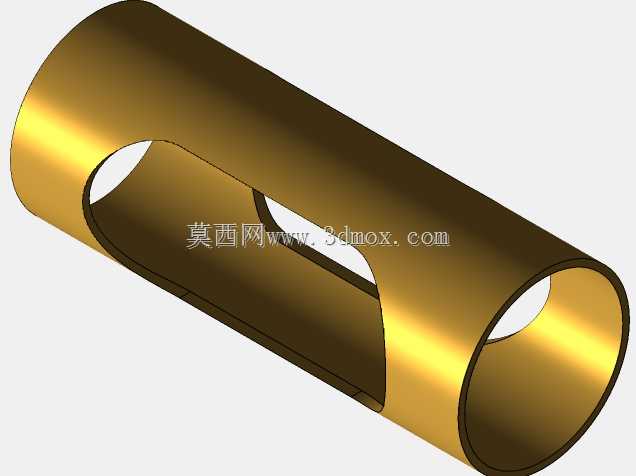

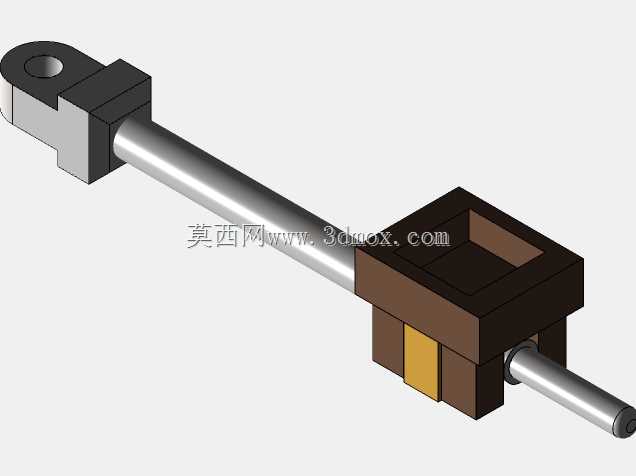

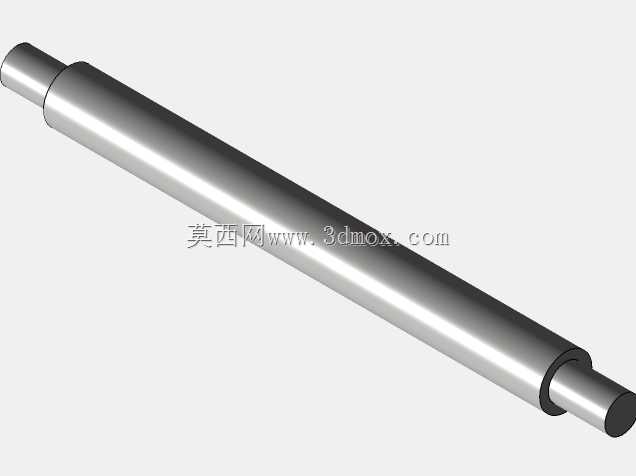

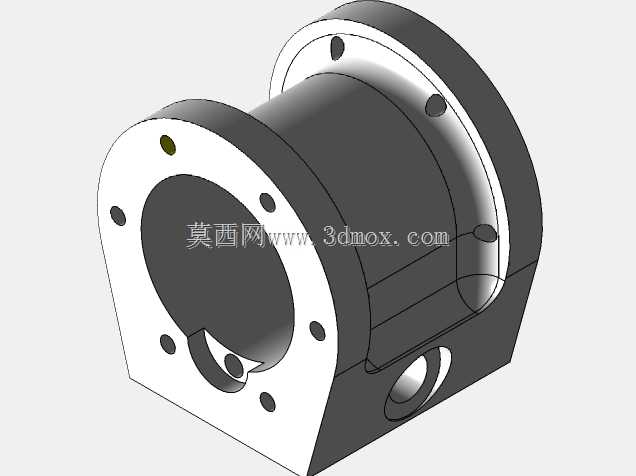

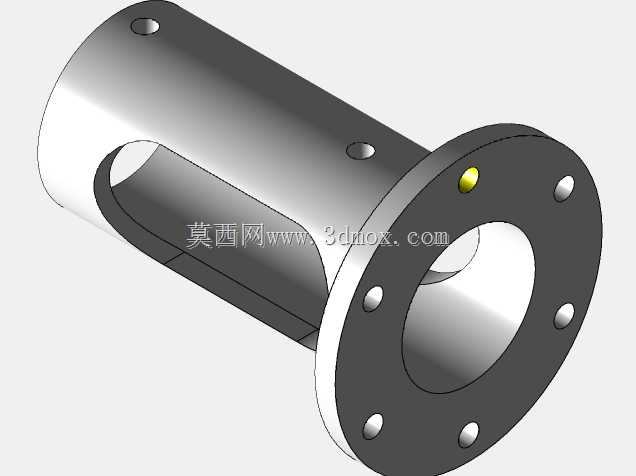

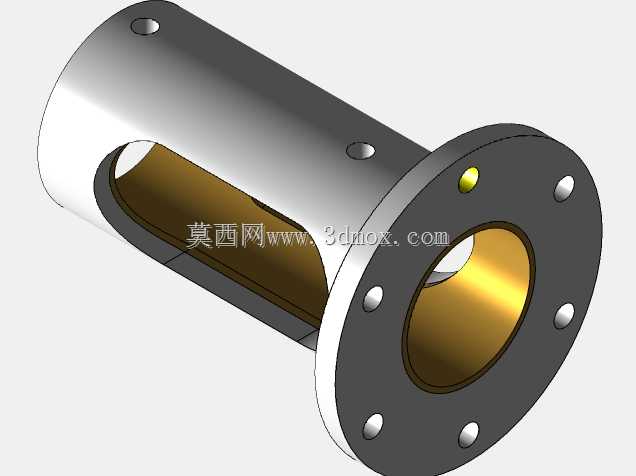

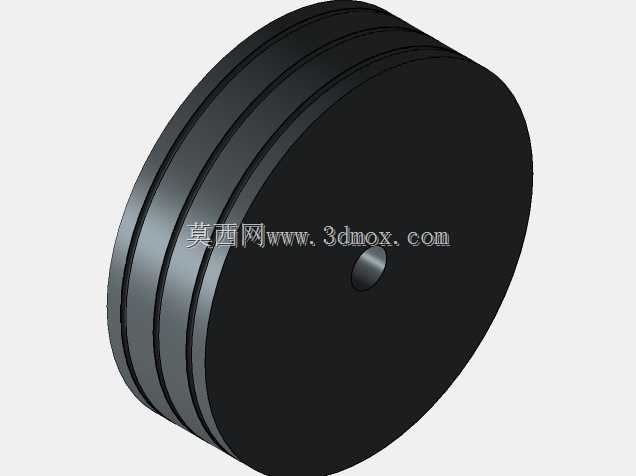

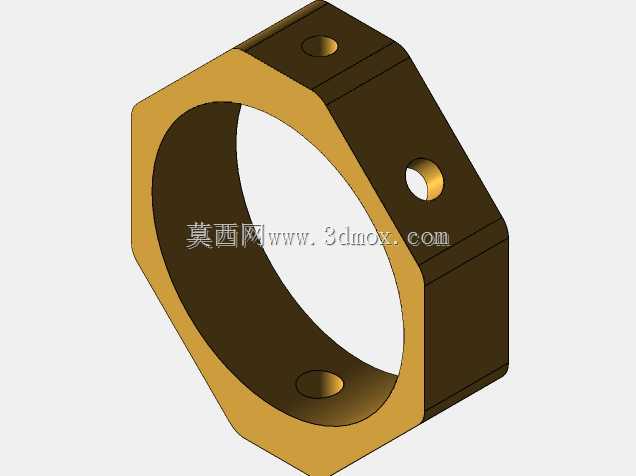

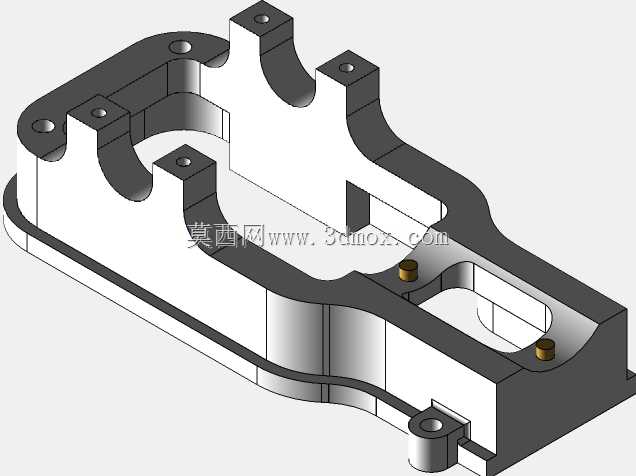

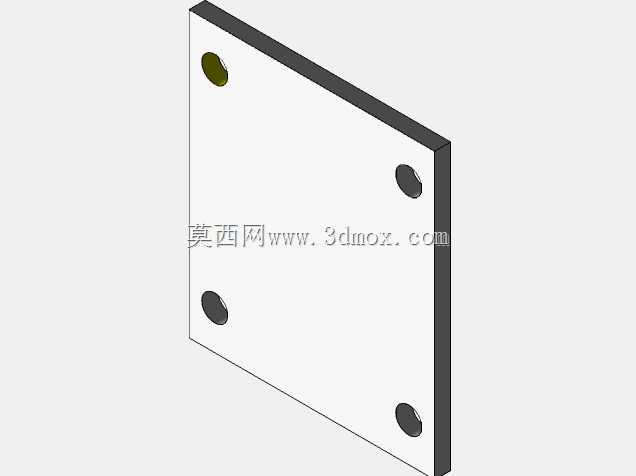

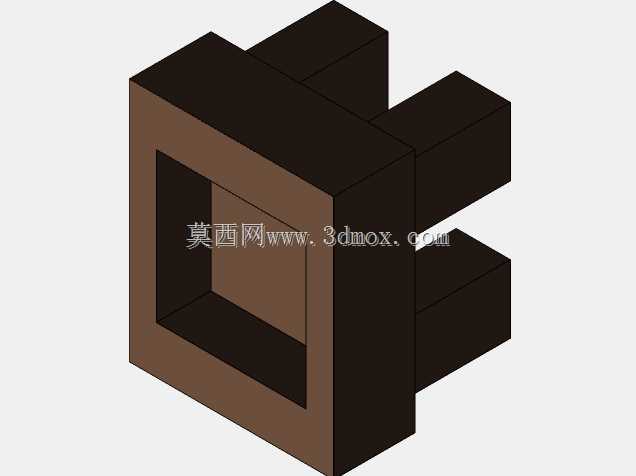

　　不需要额外的操纵机构切换进汽方向，操作逻辑更简单，对操作人员的技能要求更低。设计思路上，整体采用卧式布局，将缸体、曲轴箱、飞轮支撑座集成在同一安装底板上，所有部件的安装基准面统一加工，既保证了各运动部件的同轴度要求，也让整机的安装固定更便捷，不需要现场反复调整部件相对位置。缸体部分采用方形截面的铸造结构，外壁设置有加强筋，既可以承受蒸汽工作压力带来的缸体形变，也能增大散热面积，避免连续工作时缸体温度过高导致的润滑失效；活塞与缸壁之间采用活塞环密封，三道密封环的槽位直接加工在活塞外圆，密封环开口错位安装，减少蒸汽泄漏量，提升能量转换效率。十字头结构设置在缸体与曲轴箱之间的滑道内，滑道采用可拆卸的盖板结构，磨损后可以单独更换滑道衬板，

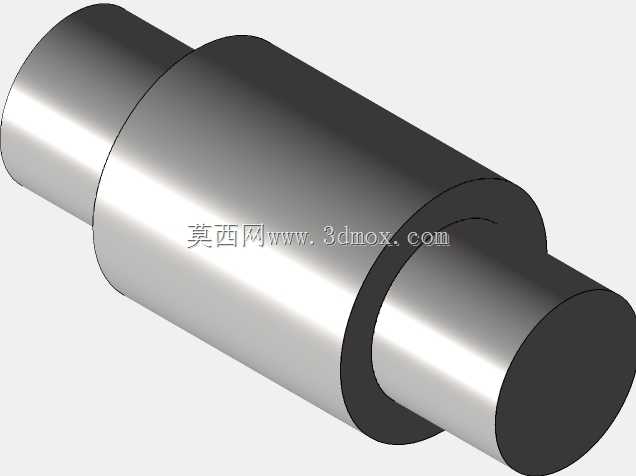

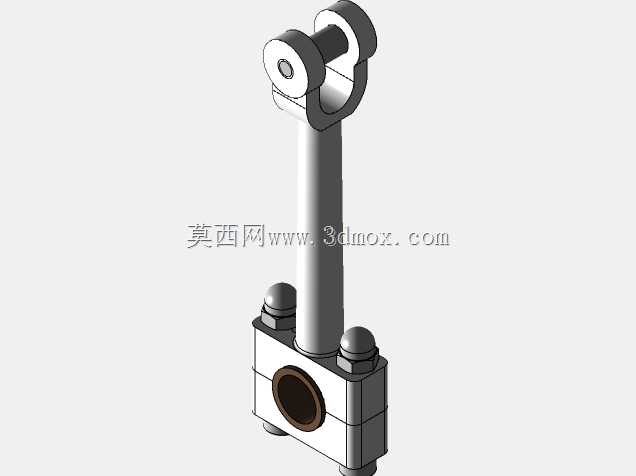

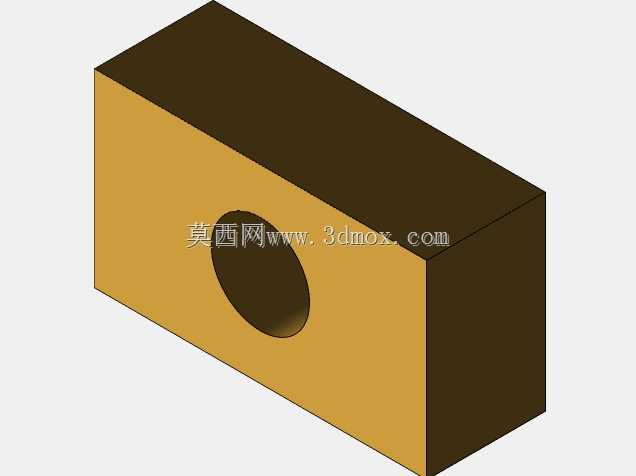

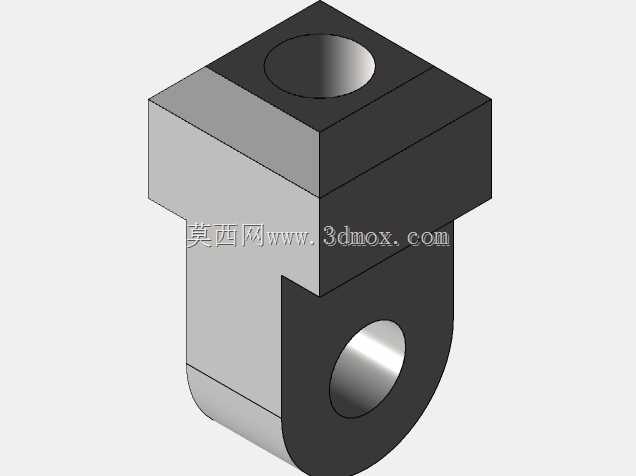

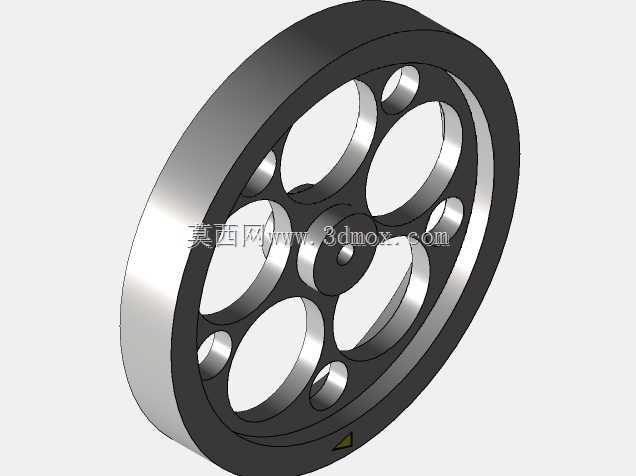

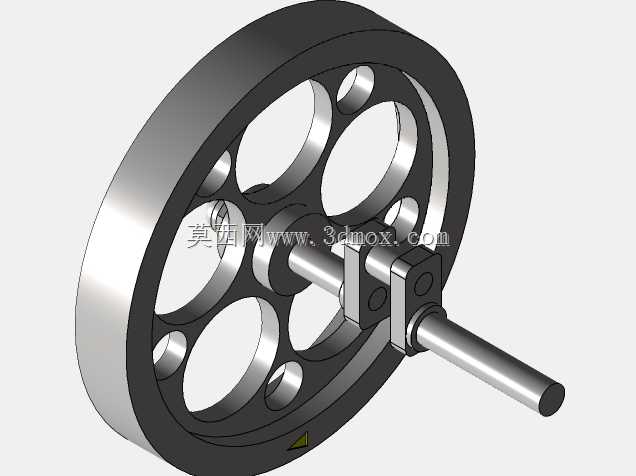

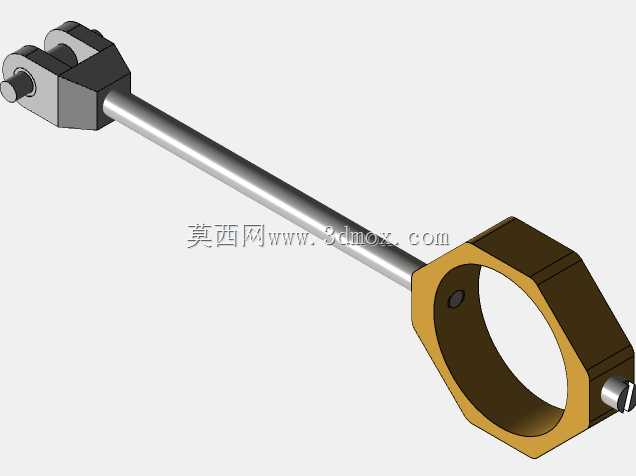

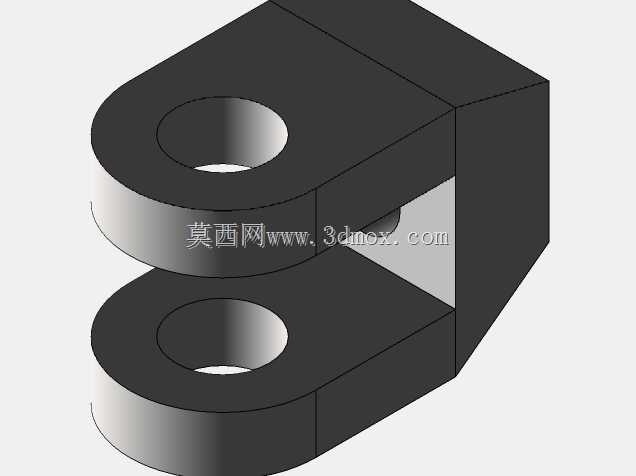

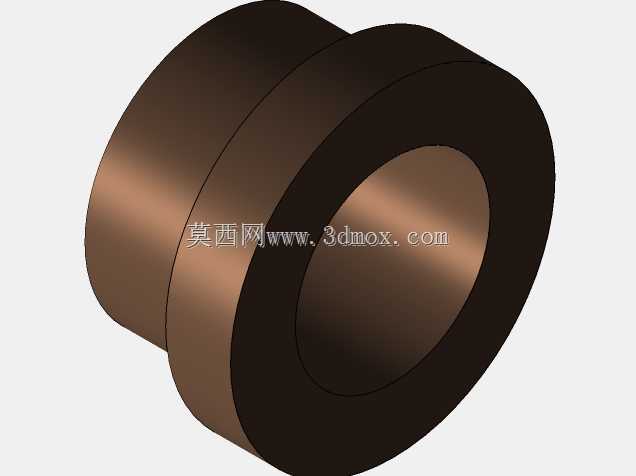

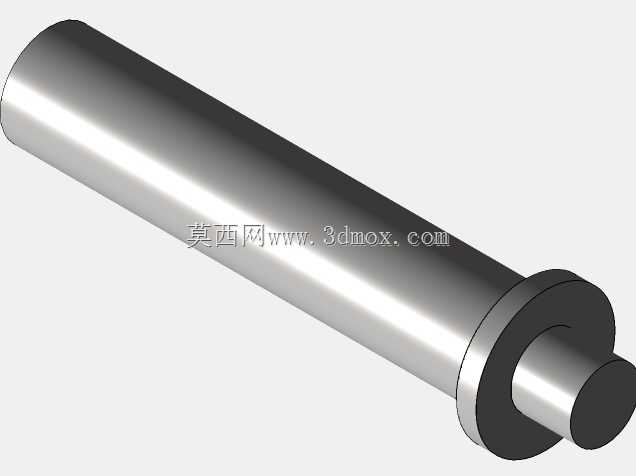

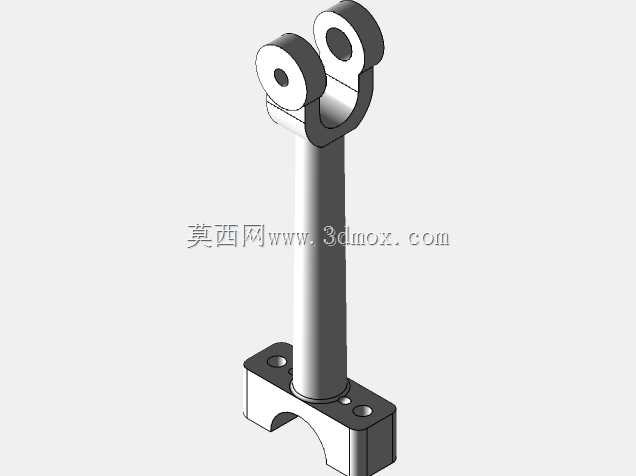

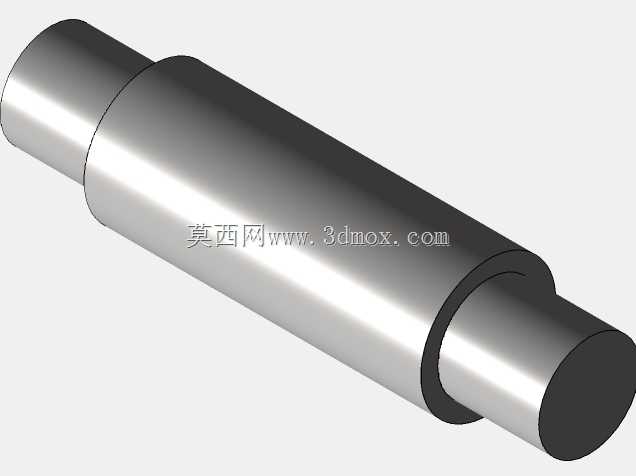

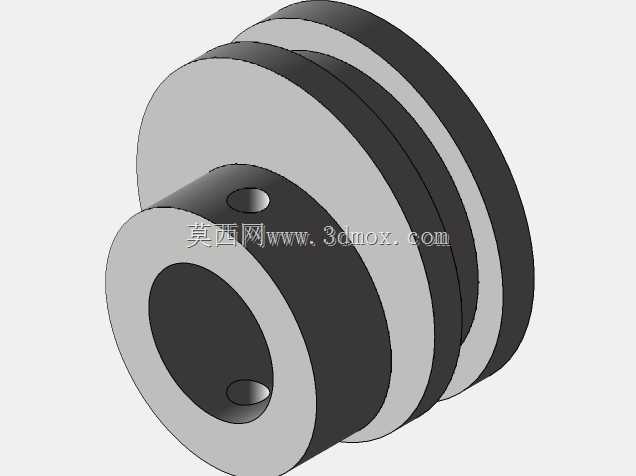

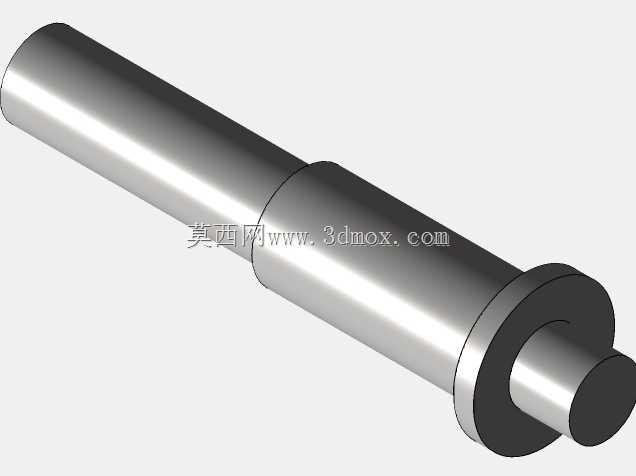

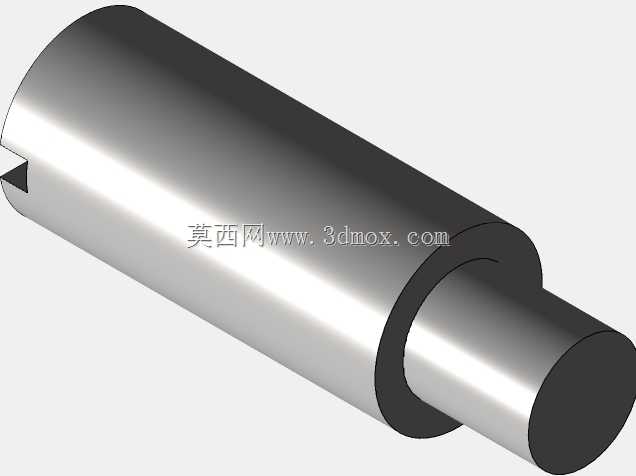

　　不需要整体更换壳体，大幅降低后期维护成本；连杆两端分别采用十字头销与曲柄销连接，轴瓦位置预留有润滑油槽，工作时可以通过飞溅润滑的方式将曲轴箱内的润滑油带到摩擦面，减少运动副的磨损。飞轮采用辐板式结构，轮缘位置做了加厚处理，在控制整体重量的前提下保证足够的转动惯量，轮盘上开设的多个减重孔同时也可以作为盘车孔，检修时可以通过撬棍拨动飞轮带动曲轴转动，检查各运动部件的卡滞情况。安装边界方面，整机的重心落在安装底板的中心区域，底板上开设有四个对称布置的安装螺栓孔，安装时只需要将底板固定在水平的混凝土基础或者钢制机架上即可，不需要额外做倾斜调整；输出轴从曲轴箱侧方伸出，轴端加工有标准平键槽，可以直接连接皮带轮或者联轴器，向外输出旋转动力，

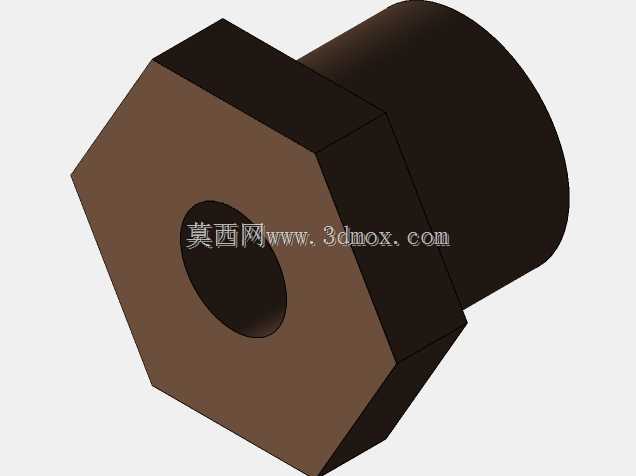

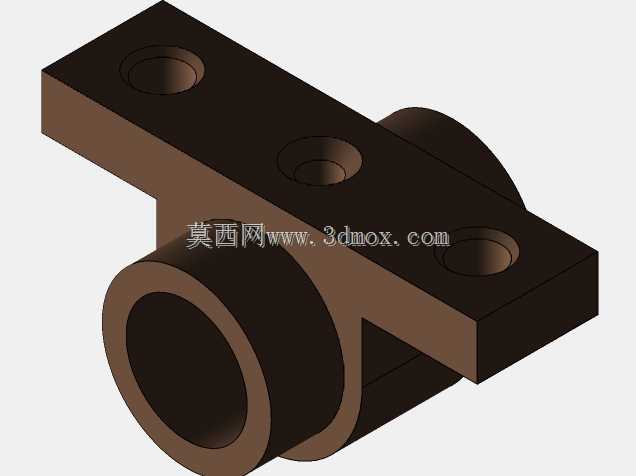

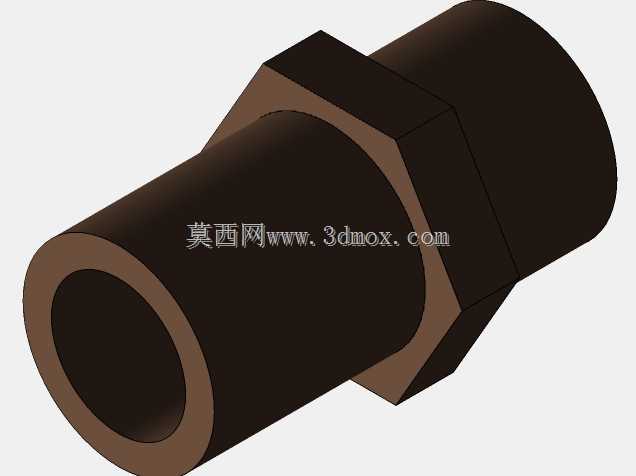

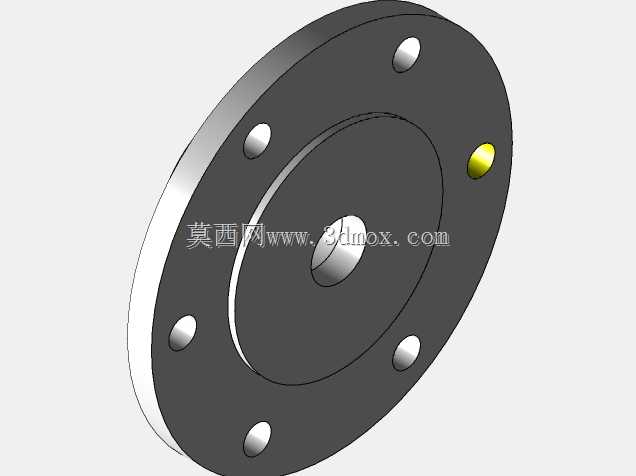

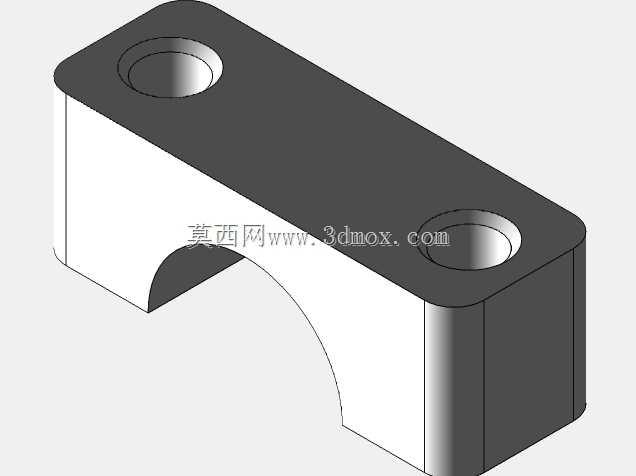

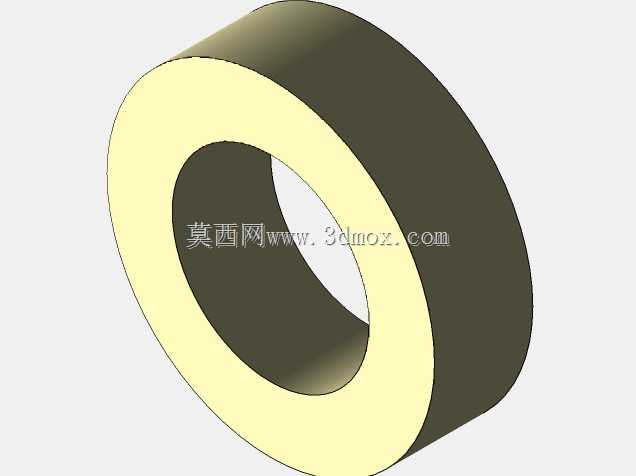

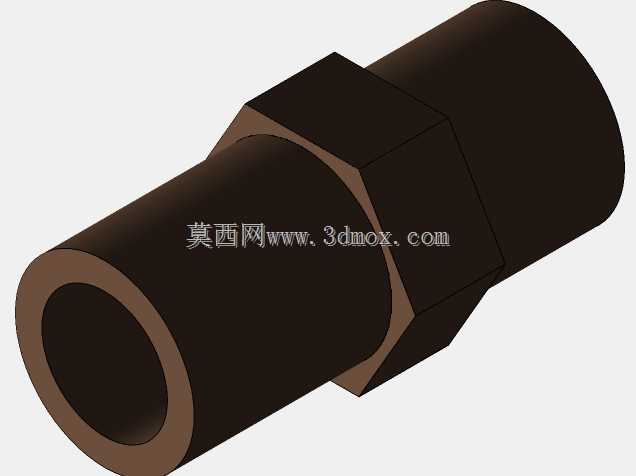

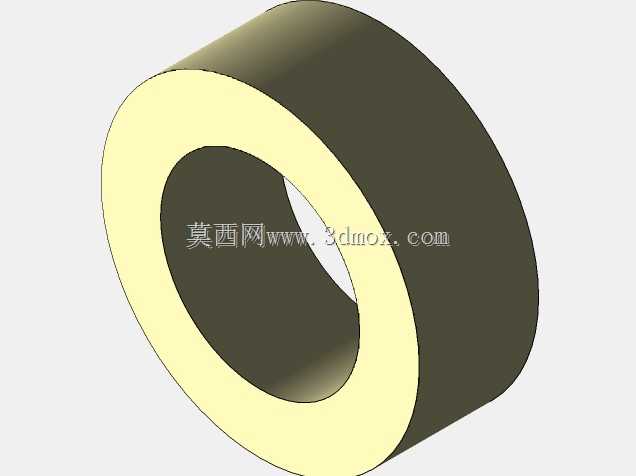

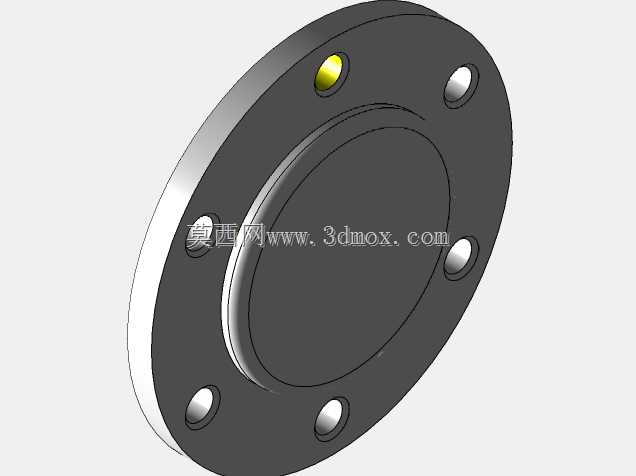

　　输出轴的中心高度与常见的小型工业机具输入轴高度匹配，不需要额外加装过渡传动架。从结构细节来看，这款机型的所有紧固件都采用标准件，缸盖螺栓、轴承端盖螺栓、滑道固定螺栓都选用通用的公制螺纹规格，现场检修时不需要配备特殊规格的工具；曲轴两端采用滚动轴承支撑，相比滑动轴承结构，滚动轴承的启动阻力更小，低温环境下也能顺利启动，同时轴承的密封采用骨架油封结构，防止曲轴箱内的润滑油泄漏，也避免外界的灰尘杂质进入轴承位置加剧磨损。进汽接口设置在缸体上部，采用标准法兰连接结构，可以直接对接蒸汽管路，排汽口设置在缸体下部，排汽方向垂直向下，可以直接连接排汽管道将废汽引出，避免废汽飞溅影响周边设备运行。整体结构没有冗余的装饰部件，所有结构设计都围绕功能实现展开，运动部件之间的间隙预留充分，考虑了热胀冷缩带来的尺寸变化，连续工作时不会因为部件受热膨胀出现运动卡滞的问题；各部件的加工公差按照通用机械加工精度选取，不需要高精度的加工设备就能完成制造，适合小型加工厂的生产加工条件，也适合作为机械原理教学的演示模型，直观展示曲柄连杆机构将直线往复运动转换为旋转运动的工作过程，以及蒸汽机的基本工作循环逻辑。
