四臂压转物料移送操纵装置

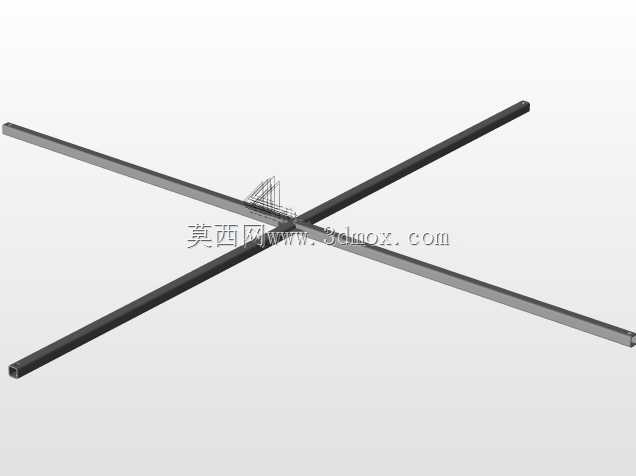

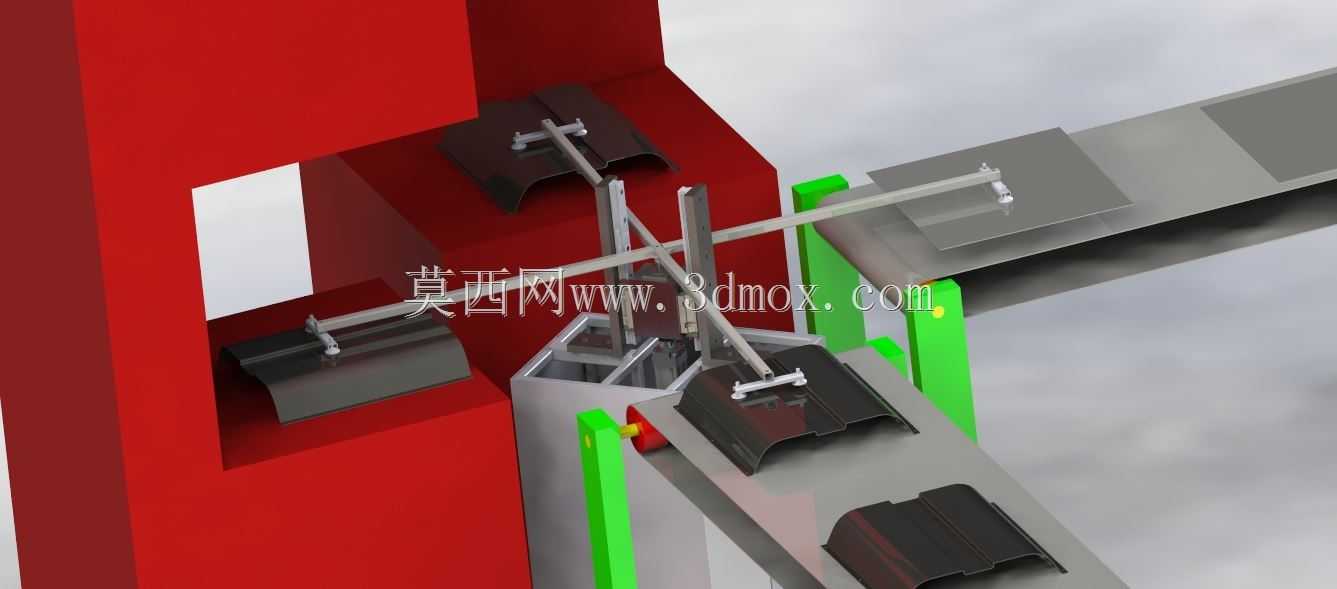

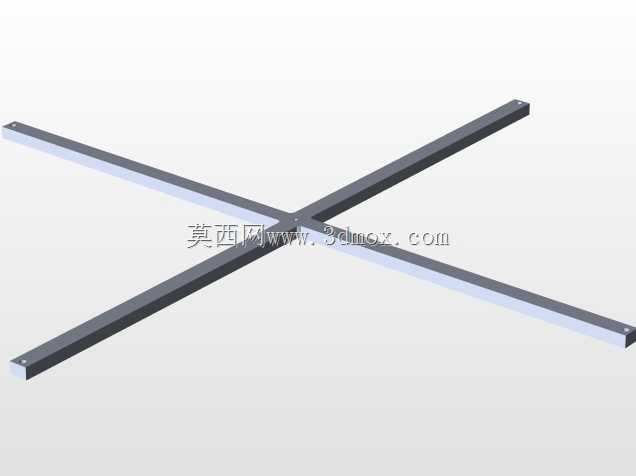

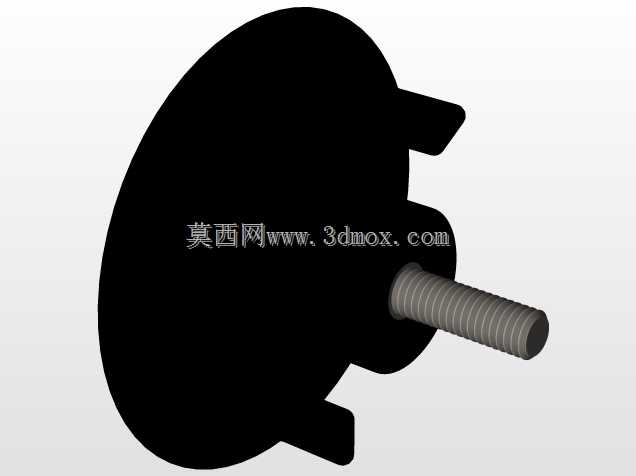

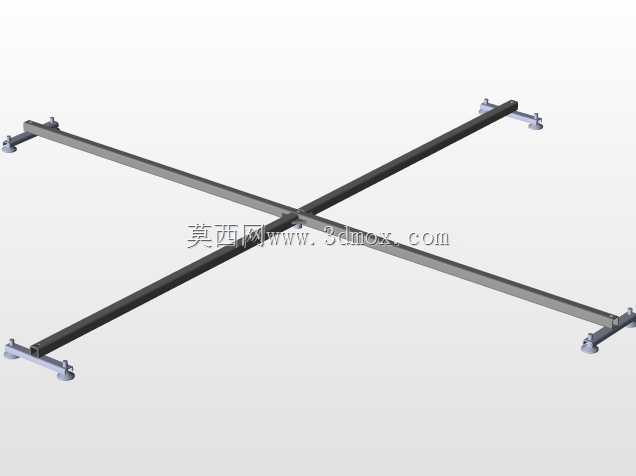

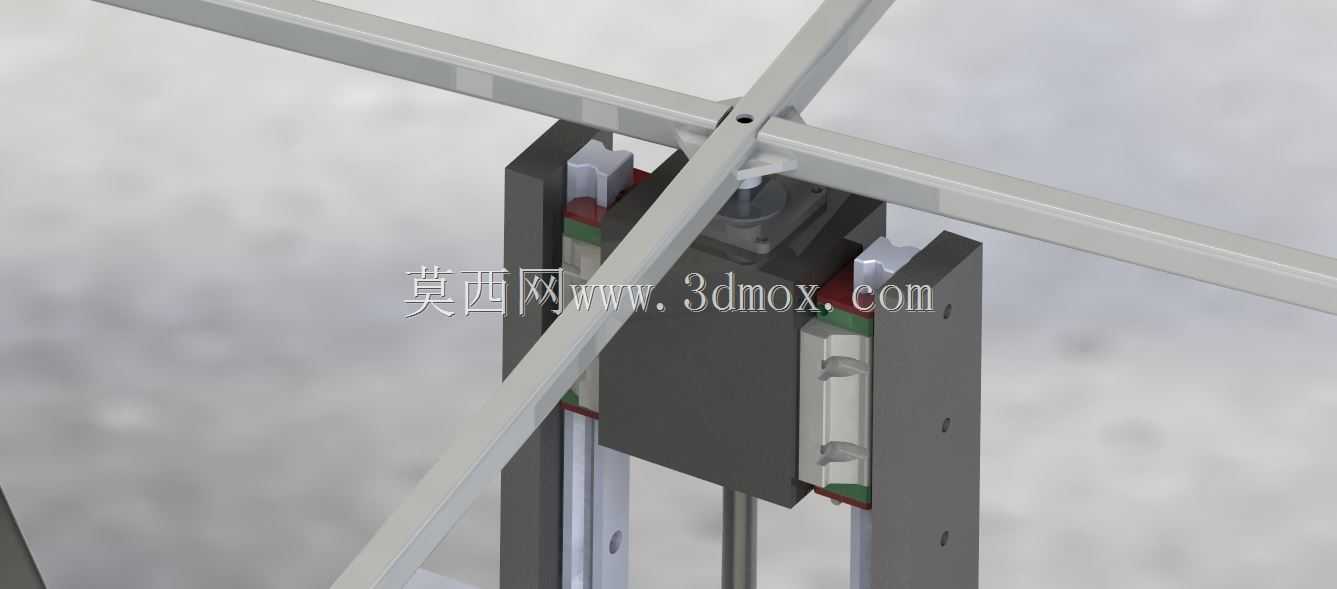

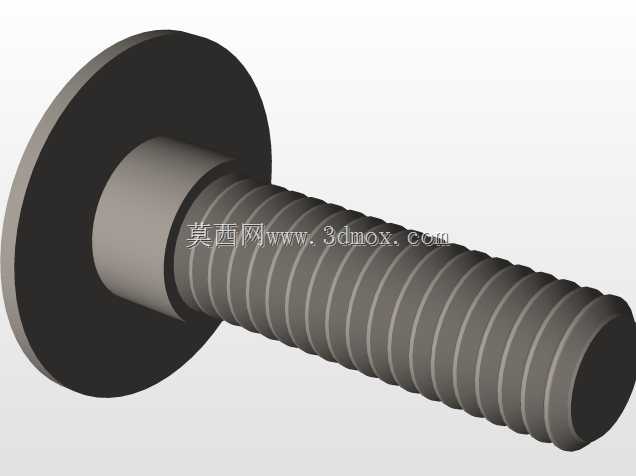

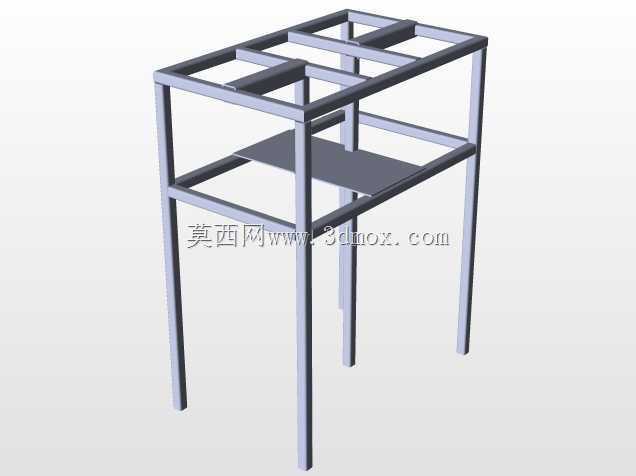

　　这套压转操纵装置主要适配开式单点压力机的冲压工位间物料转运需求，常见于汽车覆盖件、家电钣金件的连续冲压产线，负责完成冲压工序间的工件取放、姿态调整与工位转移，替代传统人工上下料的作业模式，规避冲压作业的人身伤害风险，同时提升工序间转运的节拍一致性。从结构布局来看，装置采用四臂对称布置的转台结构，中心回转基座安装在压力机工作台侧方的预留安装位，安装基面需与压力机工作台面保持平行，平面度公差控制在0.1mm/m以内，基座底部通过T型螺栓与设备基础的预埋槽连接，安装边界需预留不小于300mm的检修空间，避免与压力机滑块行程、模具吊装路径产生干涉。四组机械臂沿回转中心呈90度等角度分布，单臂末端配置真空吸盘取料机构，

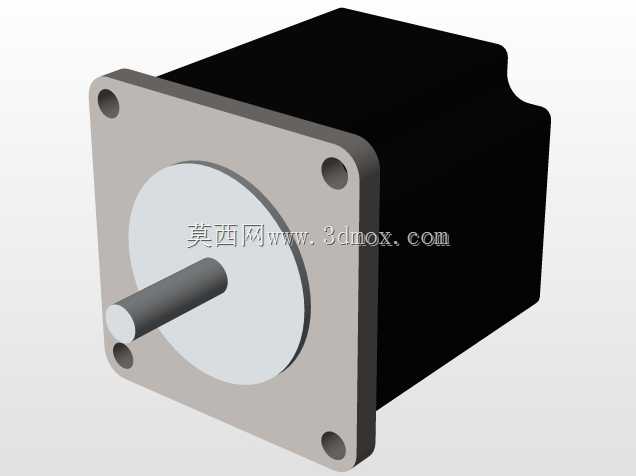

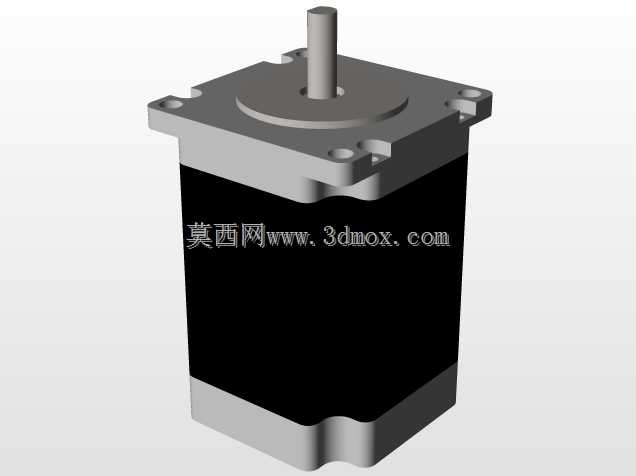

　　吸盘的排布可根据待转运钣金件的外形轮廓调整安装位置，适配不同尺寸的冲压件抓取需求，臂体采用铝合金型材拼接结构，在保证结构刚性的前提下降低运动惯量，提升回转启停的响应速度。设计过程中优先考虑了压力机作业的节拍匹配，回转驱动采用伺服电机搭配精密凸轮分割器的传动方案，转位重复定位精度控制在±0.05mm以内，可完全匹配压力机每分钟15-25次的冲压节拍，在滑块上行至安全高度后触发取料信号，机械臂进入模腔取走成型工件，同时将待冲压坯料放置到模具定位面，整个转运过程在滑块下行的安全间隙内完成，不会额外占用冲压作业的有效时间。臂体的升降行程根据配套压力机的开模高度设计，可适配最大开模高度450mm的冲压模具，

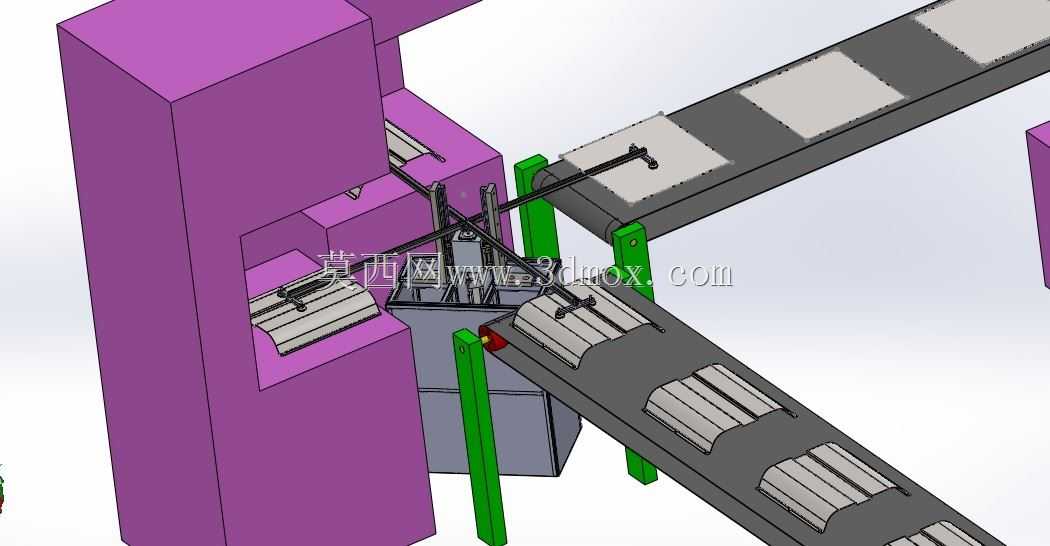

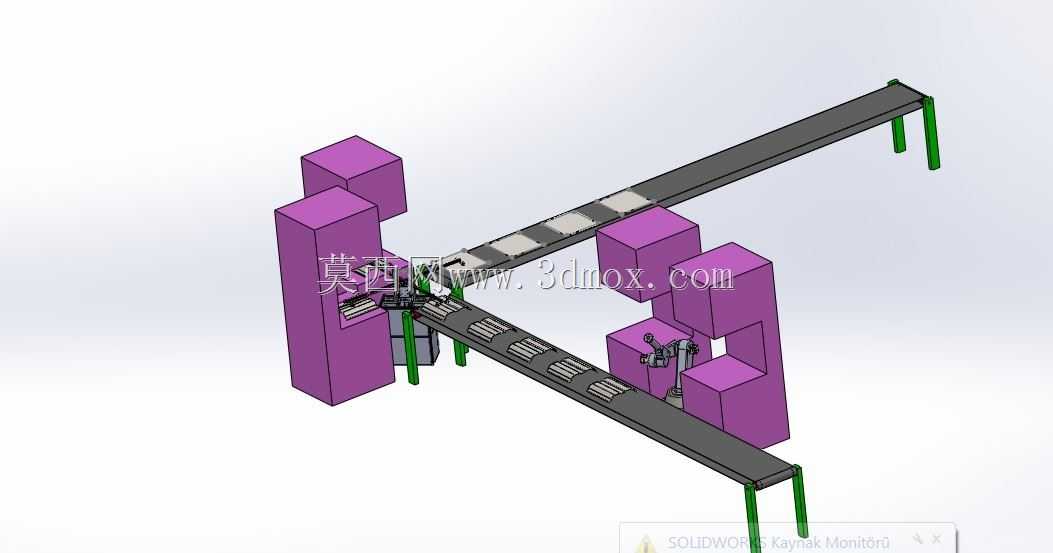

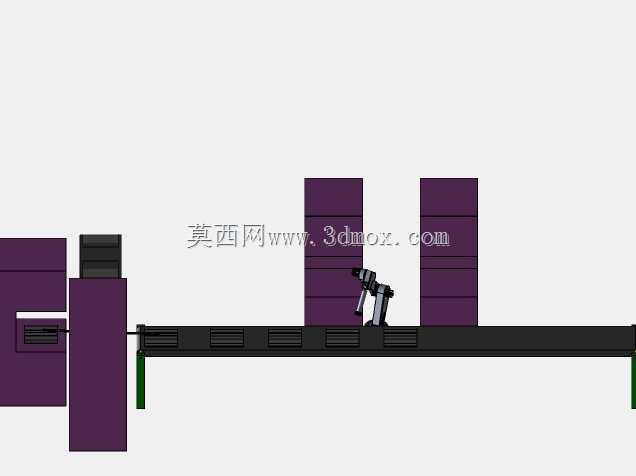

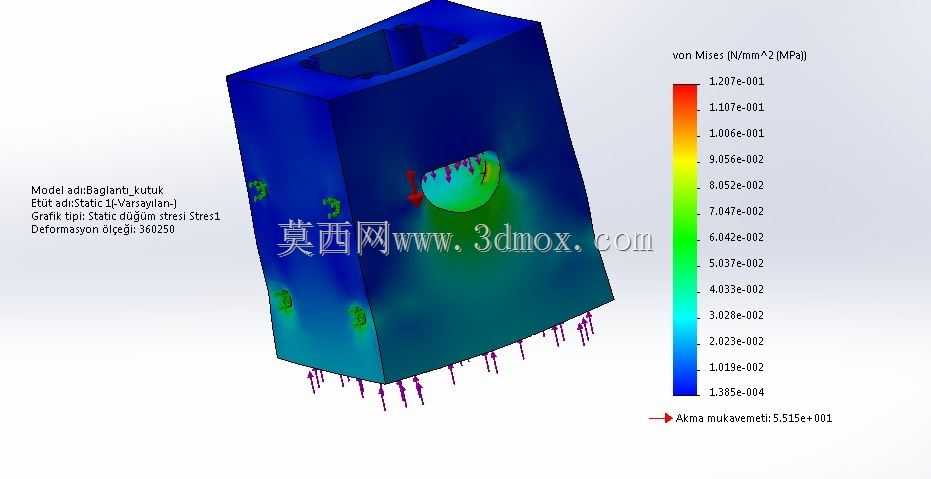

　　取料时吸盘下压行程预留20mm的缓冲量，避免刚性接触造成工件表面凹陷或吸盘损坏。在实际产线应用中，这套装置可同时衔接压力机的上料工位、冲压工位、下料输送位三个作业节点，四臂的循环转位模式可实现取料、放料、待料工位的并行作业，相比单臂上下料机构，转运效率提升近一倍。装置的气动回路集中布置在中心回转基座的内部，通过回转气接头实现气源的连续供给，避免气管随臂体回转产生缠绕问题，气路配置独立的压力检测开关，当吸盘负压低于设定阈值时会触发设备停机信号，防止工件转运过程中脱落造成模具损坏或安全事故。结构设计阶段对臂体的受力变形做了有限元校核，在抓取最大重量15kg的钣金件时，臂体末端的最大变形量不超过0.2mm，

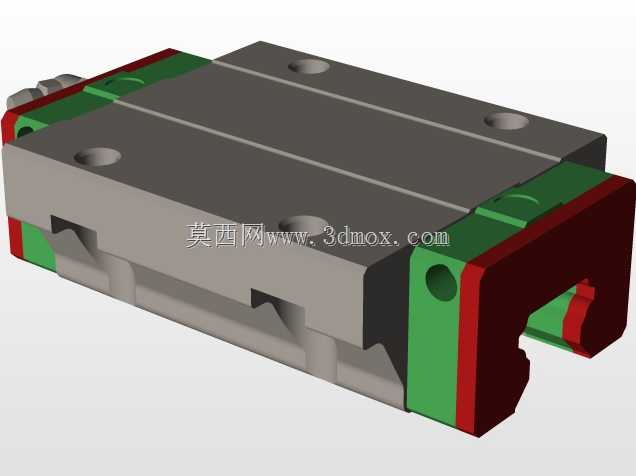

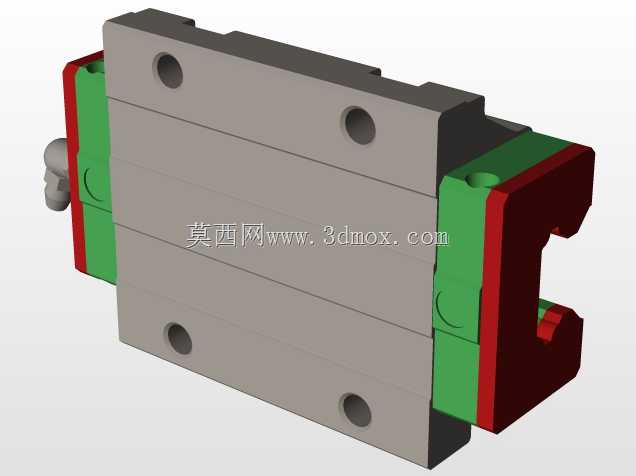

　　不会出现工件放置时定位偏移的问题。回转基座的外形尺寸控制在600mm600mm800mm范围内，可适配多数中小型开式压力机的侧装空间，不需要对原有压力机的机身结构做额外改造，安装时仅需对接压力机的滑块行程信号与气源接口即可完成调试，适配性较强。针对冲压车间的多粉尘作业环境，装置的所有运动副都配置了防尘密封结构，导轨、凸轮分割器等传动部件采用集中润滑设计，日常维护仅需按周期加注润滑脂即可，降低了现场运维的工作量。末端吸盘的安装支架设计有多组调节孔位，更换不同产品的冲压模具时，仅需调整吸盘的安装位置与臂体的伸出长度，即可快速完成产品切换的调试工作，适配多品种小批量的冲压生产需求。
