手动可调式钮扣压装作业设备结构设计

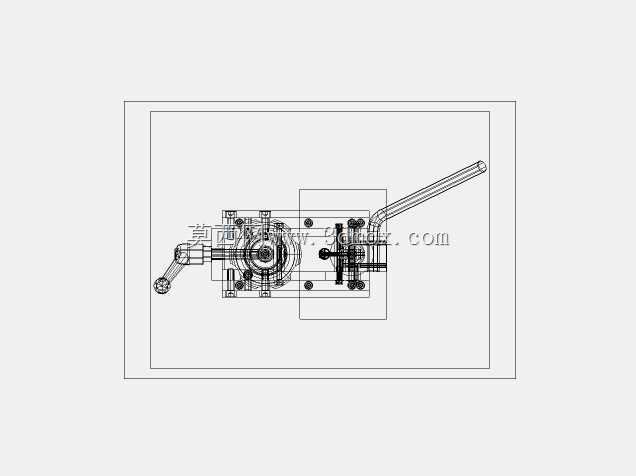

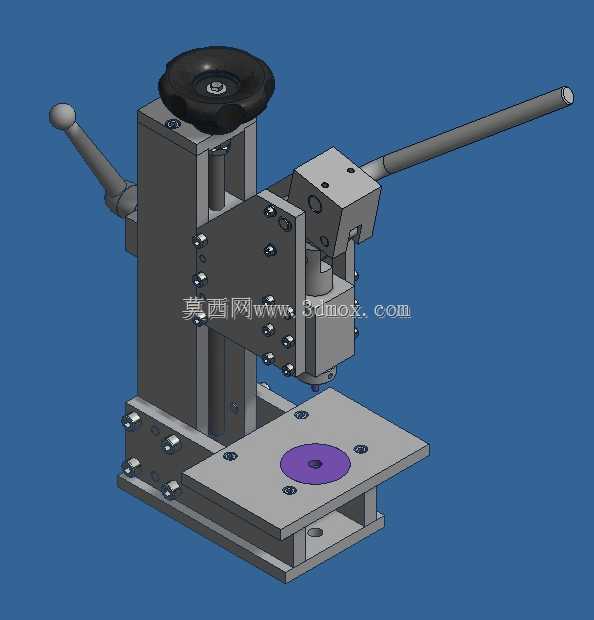

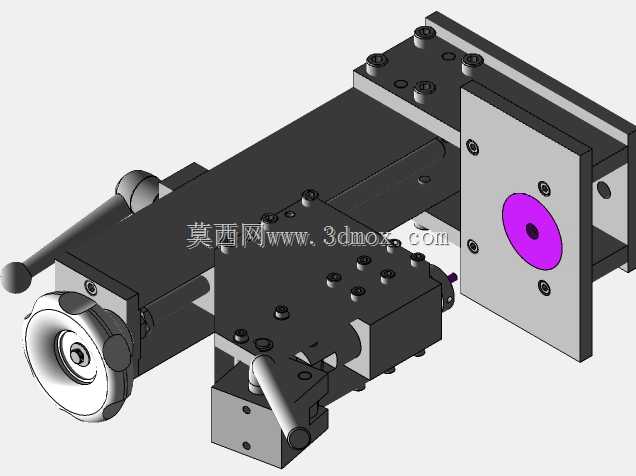

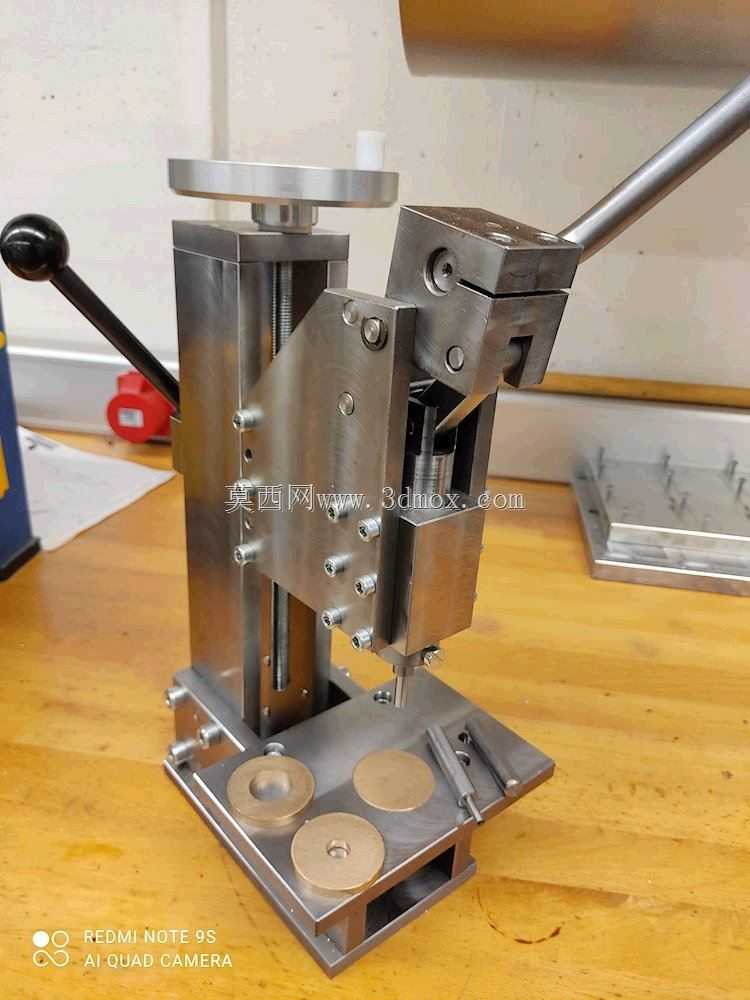

　　在服装、箱包、皮具等轻工产品的小件装配环节，钮扣、撞钉、气眼等小五金件的压装固定，一直是小批量生产、打样作业、门店返修场景里的常见工序，这类场景不需要高节拍的全自动压装设备，反而对设备的操作便捷性、占地空间、压装力度可控性有更高要求，这款手动钮扣压力设备就是针对这类场景设计的小型压装工装。从实际作业逻辑来看，这类手动压装设备不需要外接气源、电源，完全依靠手动杠杆机构放大操作力，就能完成小五金件的压合装配，相比纯手工敲打的装配方式，能避免敲歪、敲坏工件的问题，压装的同轴度更好，成品一致性更高，也能降低操作人员的劳动强度，避免手部被敲击工具误伤的风险。设备的核心执行部件采用40毫米行程的活塞结构，压头的下行轨迹由立式导向结构全程约束，

　　不会出现压头偏摆的问题，不管是压装五爪扣、四合扣还是铆钉类的五金件，都能保证上下模精准对中，不会出现钮扣压偏、扣脚压歪导致的装配失效问题。设备的高度调节结构是设计里的实用亮点，立式立柱上的锁紧调节结构，可以根据不同厚度的工件、不同高度的压装模具，快速调整压头组件的初始安装高度，不需要额外加装垫块就能适配不同规格的压装作业，换模调整的时间能压缩到一分钟以内，非常适合多品种小批量的柔性作业需求。从安装边界来看，设备底部是方形的安装工作台面，台面上预留了标准的模具安装孔位，紫色的下模定位区域可以快速更换不同规格的下模，适配不同尺寸的钮扣压装需求，工作台下方的支撑框架采用方管焊接式结构，整体重心偏低，作业时不会出现晃动，

　　设备可以直接放置在常规的工作台面上使用，不需要做额外的地基固定，整体占地尺寸不到半张A3纸的大小，不管是生产车间的流水线边工位、打样室的工作台，还是线下门店的维修台，都能轻松放置。操作端的设计充分考虑了人因工程，长杠杆操作手柄的握持端做了球形防滑处理，操作人员只需要很小的握力就能通过杠杆放大获得足够的压装力，顶部的手轮结构可以用来微调压头的初始位置，也能在压装完成后辅助压头快速复位，操作逻辑非常简单，不需要专门的培训就能上手作业。在结构细节上，所有的导向面都做了精加工处理，活塞和导向套之间的配合间隙控制在合理范围，长期使用也不会出现卡滞、晃荡的问题，所有的紧固件都采用内六角螺丝连接，日常维护保养的时候拆装很方便，

　　压头和下模的连接位置做了通用的安装接口，用户可以根据自己的实际作业需求，自制或者采购不同规格的模具，拓展设备的使用场景，除了压装钮扣之外，也可以用来完成小零件的压印、铆接、简易冲压等小力度的压装作业。从受力结构来看，设备的立式机架采用厚钢板拼接而成，整体刚性足够承受手动压装时的反作用力，不会出现机架变形导致的压装精度下降问题，工作台面的平面度经过精加工处理，下模安装之后和压头的垂直度有充足保证，压装的时候受力均匀，不会出现钮扣一边压合到位、另一边还留有缝隙的问题。这类小型手动压装设备，相比大型的气动、电动压力机，采购成本更低，没有能耗成本，维护也极其简单，没有易损的气动元件、电气元件，只需要定期给导向部位加一点润滑油就能长期使用，非常适合小微生产单位、个体加工户、售后维修网点这类场景使用，在设计的时候充分考虑了一线作业的实际痛点，去掉了所有华而不实的功能，所有结构都围绕稳定、好用、易调整的核心需求做设计，没有多余的复杂结构，加工制造的难度也很低，普通的机加工车间就能完成所有零件的加工和装配。
