40吨折弯用弯曲压力机结构设计

　　在钣金加工、金属结构件生产的车间场景里，板材折弯是极为常见的成型工序，小到机箱机柜的钣金折边，大到钢结构构件的弯制成型，都需要稳定可靠的折弯设备完成角度成型作业，这款弯曲压力机就是针对常规中厚板材折弯需求开发的锻压作业设备，额定成型压力对应40吨加工容量，能够覆盖日常生产里绝大多数普通碳钢板、镀锌板、铝合金板的折弯加工需求。从实际生产的应用场景来看，这类设备常布置在钣金生产线的下料工序之后，焊接、喷涂工序之前，承接激光切割、剪板下料后的平板材，按照图纸要求折出指定角度与边长的折弯件，相比手工折弯或者简易折弯工装，设备的成型精度更高，折弯角度一致性好，能够有效降低后续拼接、焊接工序的校形工作量，提升整体生产效率。

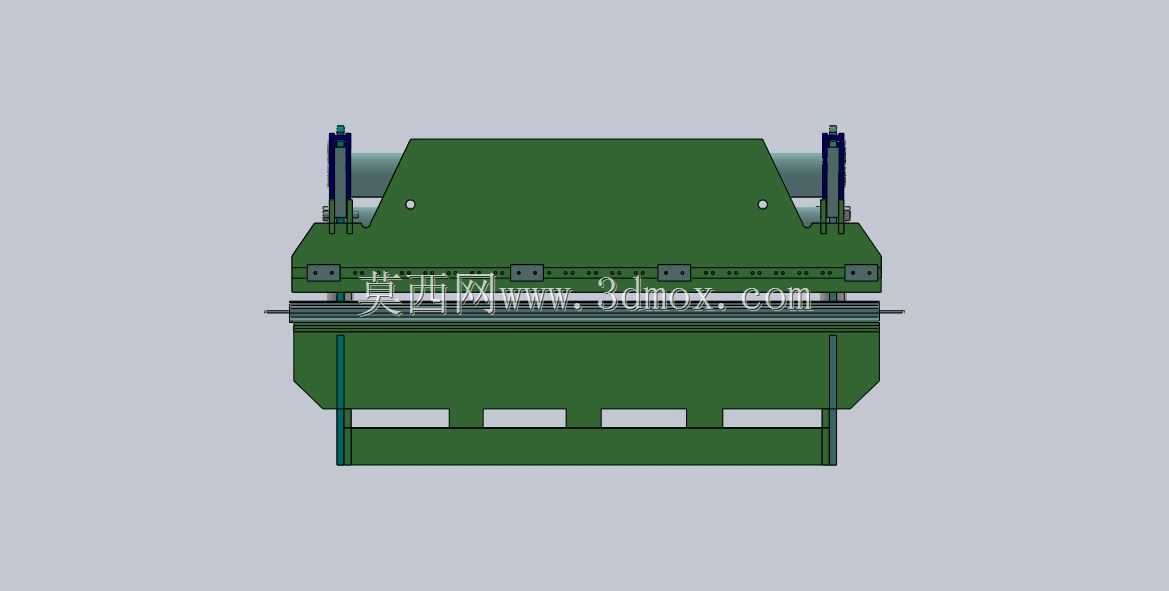

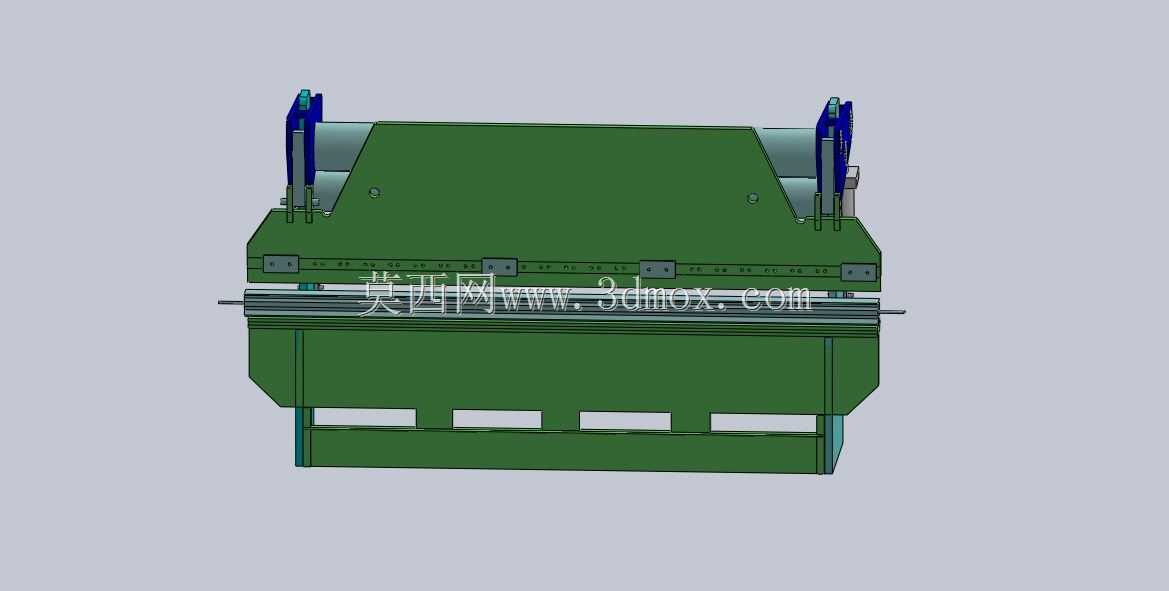

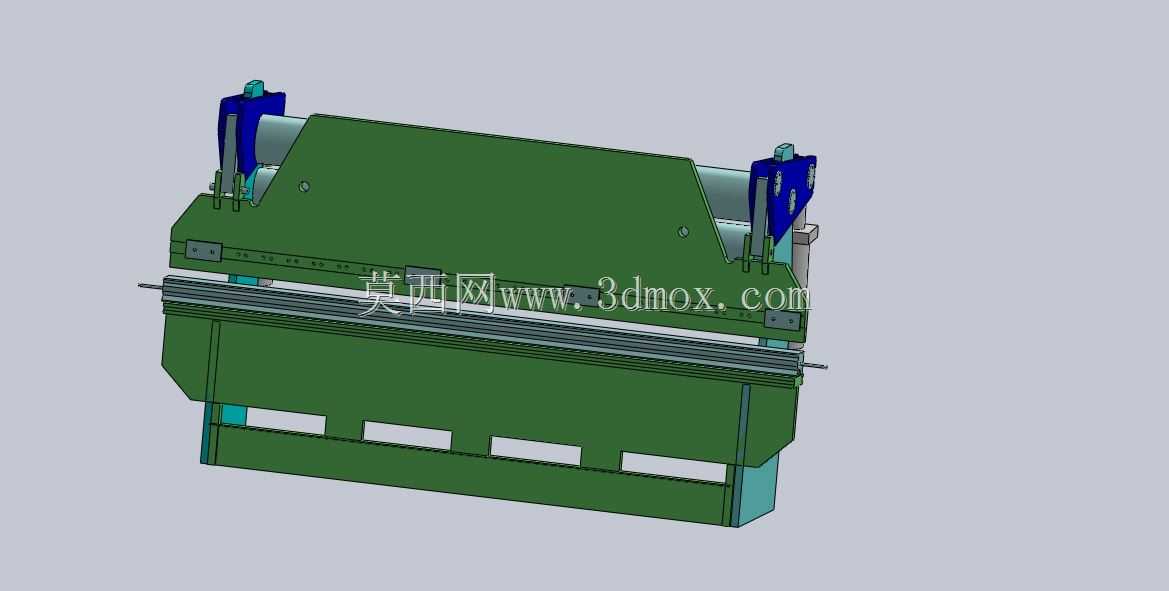

　　从设备的功能特性来看，这款弯曲压力机采用下置机身、上置压合驱动的结构布局，工作台面为水平长条形设计，能够适配长度在工作台行程范围内的各类板材，两侧设置的导向立柱能够保证上模下行过程中的运动垂直度，避免压合过程中出现偏载导致的折弯角度偏差、模具磨损加剧问题。机身主体采用厚钢板焊接成型的箱式结构，焊接后经过时效处理消除内应力，避免长期承受交变载荷出现机身变形，保证设备长期使用的精度保持性。设备的压合执行端配备标准的折弯上模安装槽与下模固定工位，可以根据不同的折弯半径、板材厚度快速更换对应规格的折弯模具，无需复杂的工装调整即可适配不同的加工需求，换模过程仅需松开模具压紧螺栓，定位安装后重新锁紧即可完成，适配多品种小批量的柔性生产需求。

　　在设计思路层面，这款设备优先考虑了车间实际使用的可靠性与维护便捷性，机身下部预留了足够的容腿空间与废料滑落通道，折弯过程中产生的少量氧化皮、边角废料可以直接从机身下部的开口处滑落至地面，方便操作人员定期清理，避免废料堆积在机身内部影响运动部件运行。设备的操作侧预留了足够的操作空间，操作人员站在设备前方即可完成板材定位、折弯触发、工件取放的全流程作业，两侧的导向部件外侧设置有防护结构，避免操作人员误触运动部件造成安全隐患，同时也能防止车间内的粉尘、切削液飞溅进入导向配合面，延长导向部件的使用寿命。驱动部分的安装位设置在机身上部的承载平台上，整体重心落在机身的中心轴线上，压合作业时的载荷能够均匀传递到整个机身框架，避免局部应力集中导致的结构疲劳损坏。

　　从安装边界与外形尺寸的适配角度来看，这款设备的整体外形为方正的长方体结构，底部为平整的安装基准面，安装时仅需要按照设备底座的固定孔位在硬化的车间地面上打膨胀螺栓固定即可，不需要额外制作复杂的混凝土基础，能够降低车间的设备安装成本，也方便后期根据生产线调整需求移位重新安装。设备的宽度方向尺寸控制在常规车间通道的通行宽度范围内，转运时可以通过叉车直接叉取机身下部的叉车位完成移位，不需要额外的大型吊装设备，适配中小型加工车间的设备布置条件。设备的上部驱动部件没有超出机身的外轮廓，多台设备并排布置时不会出现空间干涉，可以根据产能需求在车间内成线布置，配合上下料辅助台架组成折弯加工单元。在实际选型适配时，需要注意设备的最大开口高度、喉口深度参数与日常加工的工件尺寸匹配，这款设备的喉口深度能够满足常规深度折弯件的加工需求，对于需要折边深度较大的箱型工件也有足够的避让空间，不会出现工件与机身干涉无法完成折弯的问题。

　　从结构细节的设计考量来看，设备的工作台面经过精磨处理，平面度控制在锻压设备的精度标准范围内，下模安装后能够保证整个长度方向上的模口高度一致，折弯长板材时不会出现两端角度不一致、中间角度偏差的问题。上模的滑块运动导轨采用可调间隙的结构，长期使用出现磨损后，可以通过调整导轨的压紧镶条重新获得合适的配合间隙，恢复设备的运动精度，不需要整体更换导轨部件，降低设备的后期维护成本。机身的焊接结构在应力集中的转角位置都设置有加强筋板，通过有限元分析优化了筋板的布置位置与厚度，在保证整体结构刚性满足40吨压合力需求的前提下，尽可能控制设备的整体重量，降低材料成本与安装转运的难度。设备的各个润滑点都设置在方便操作人员触及的位置，日常维护时可以快速完成各个运动配合面的润滑加注，不需要拆解防护结构即可完成保养作业，能够有效降低设备的日常维护工作量，提升设备的开机率。
