双缸蒸汽机（动力模拟）

栏目分类：机械图纸 发布时间：2022-01-04 ID：485951

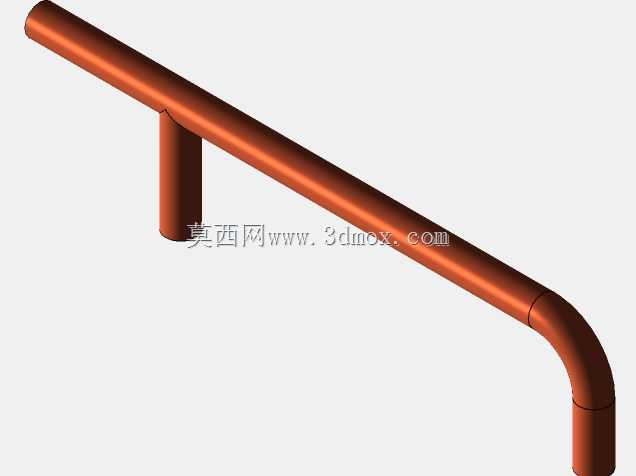

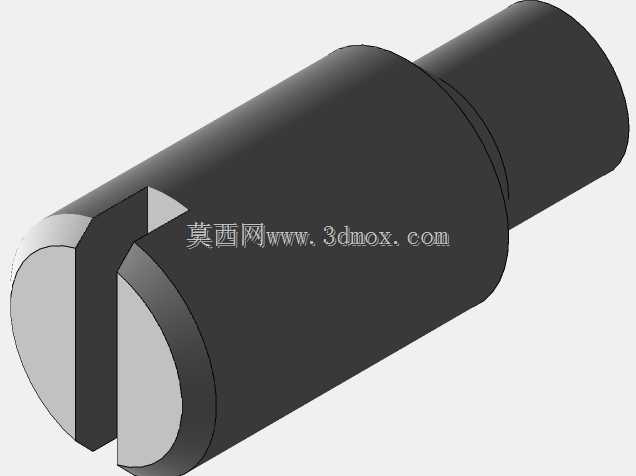

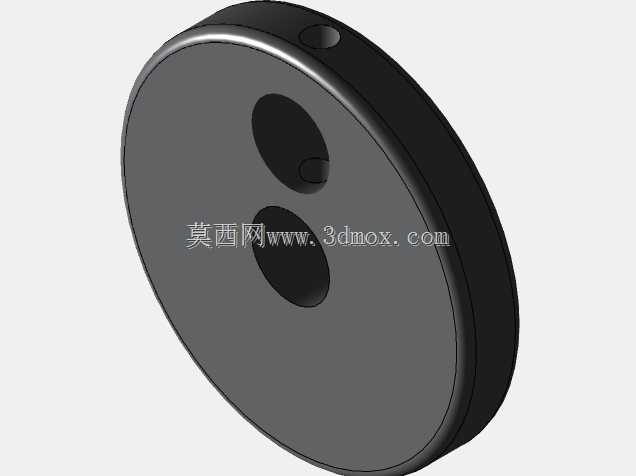

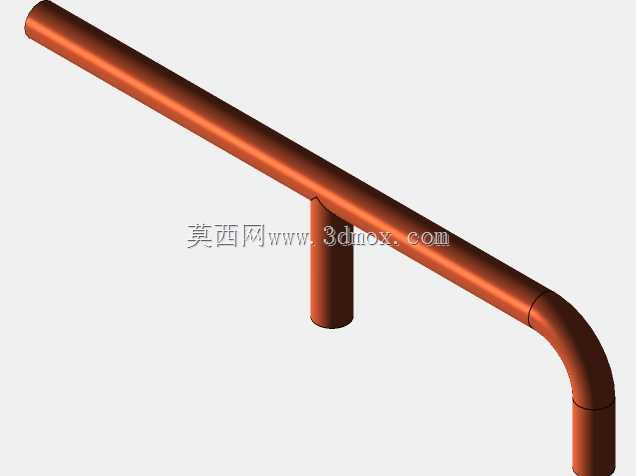

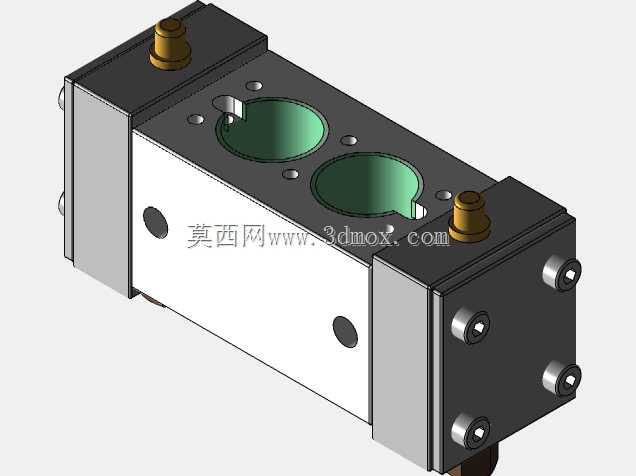

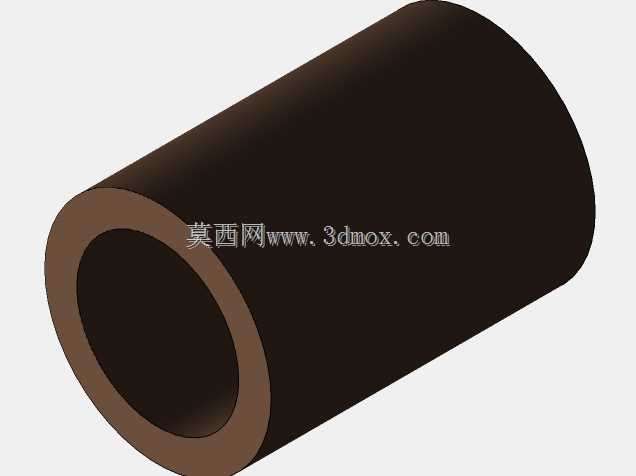

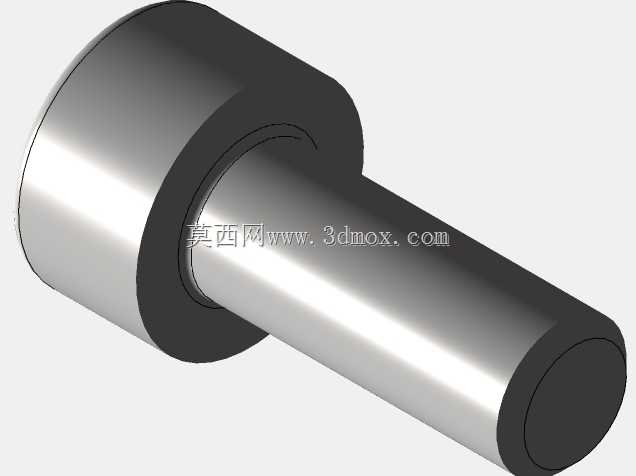

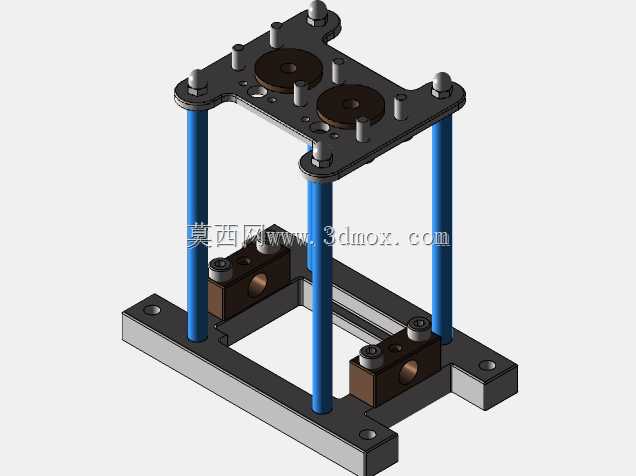

作品图片
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）
  • 双缸蒸汽机（动力模拟）

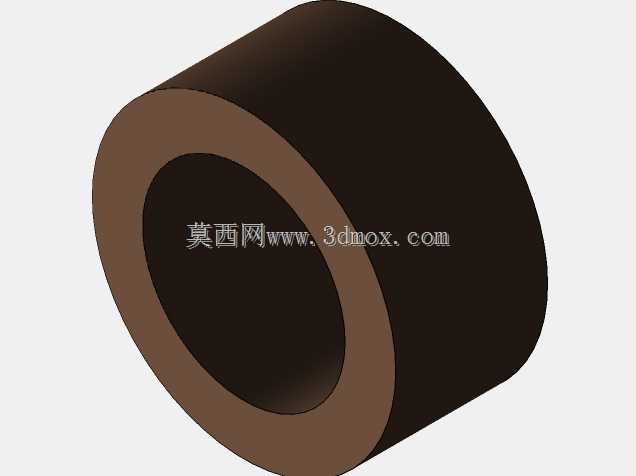

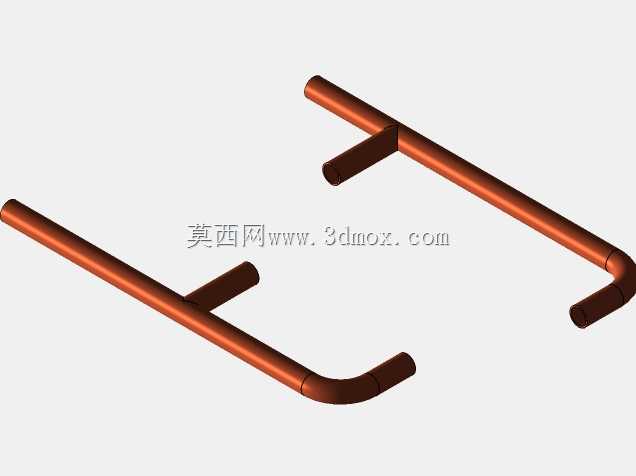

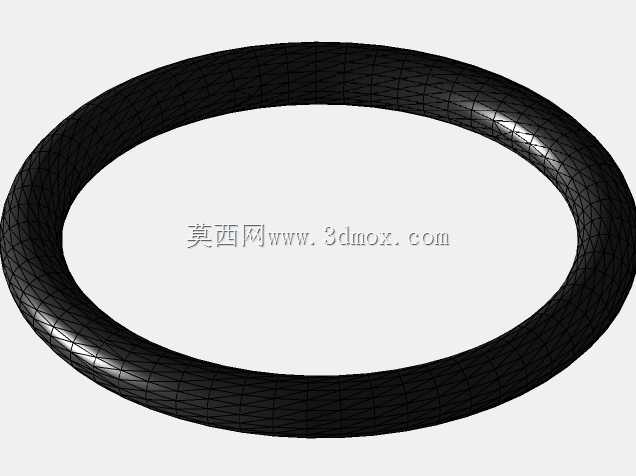

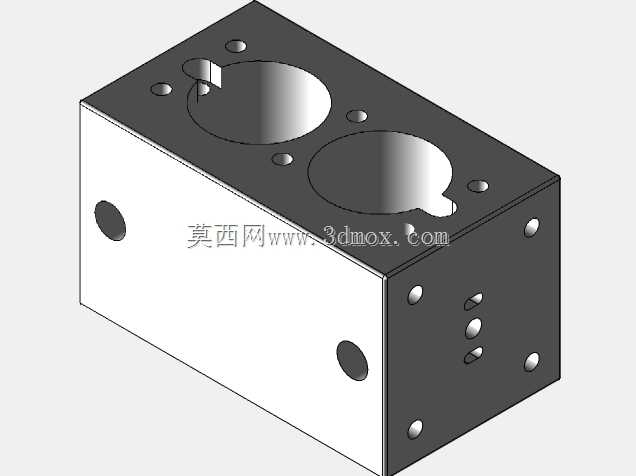

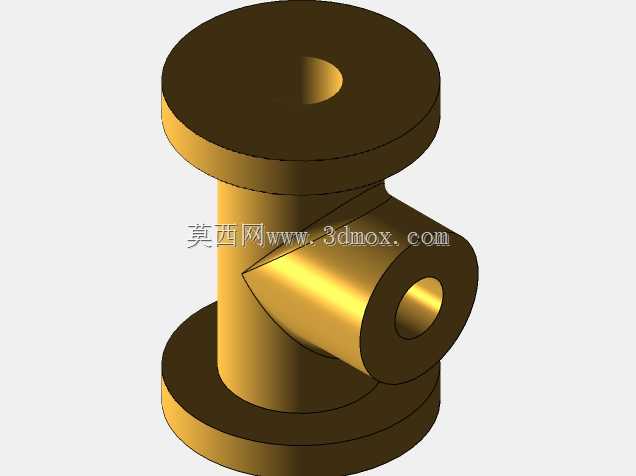

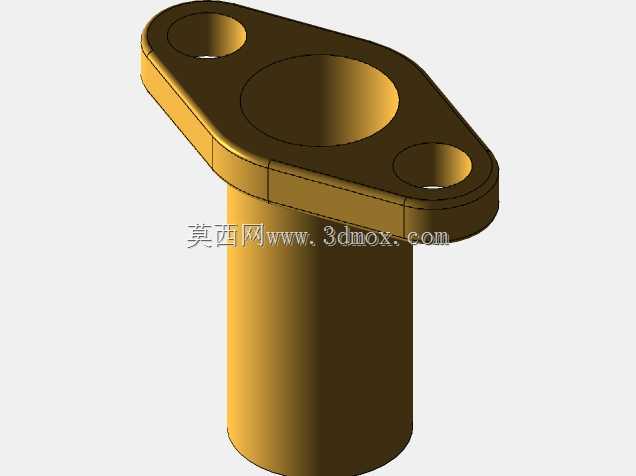

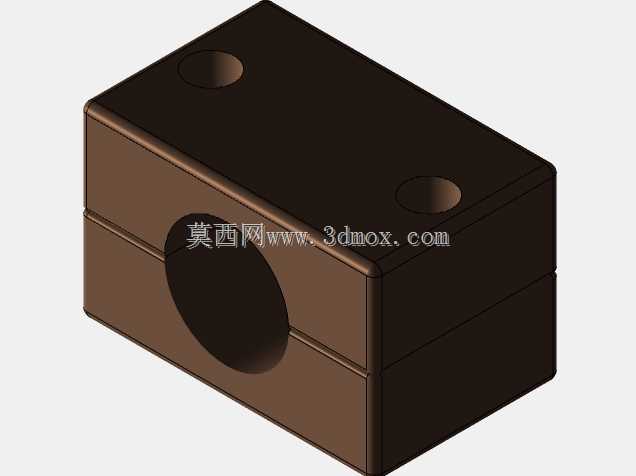

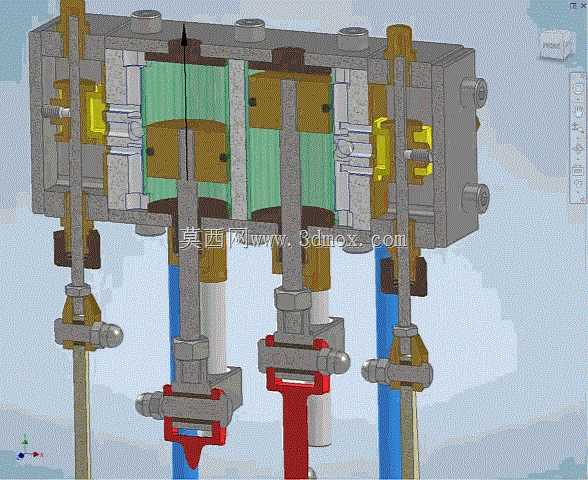

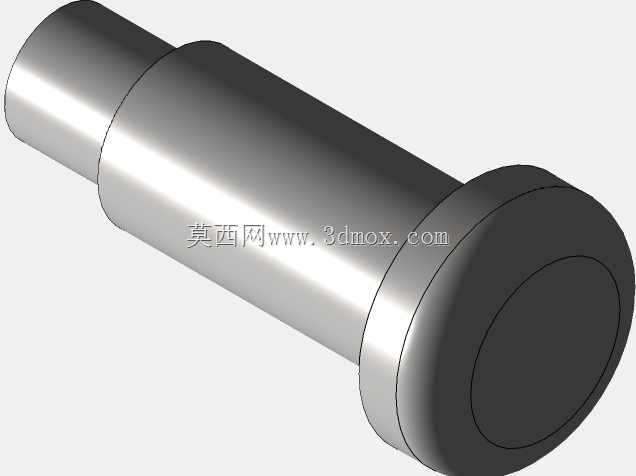

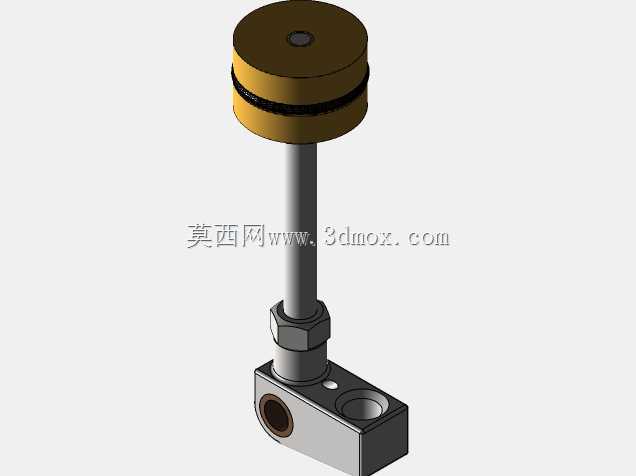

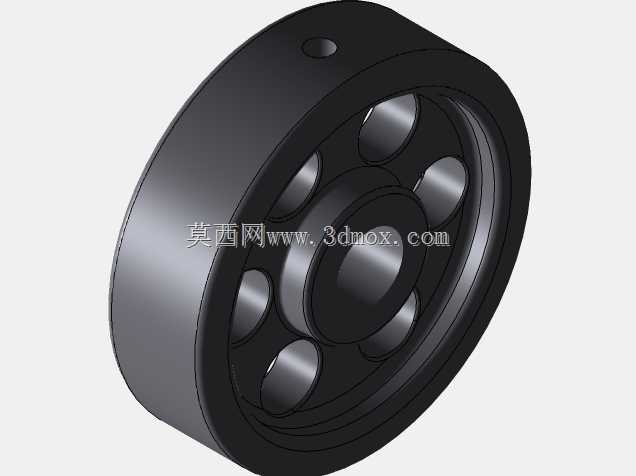

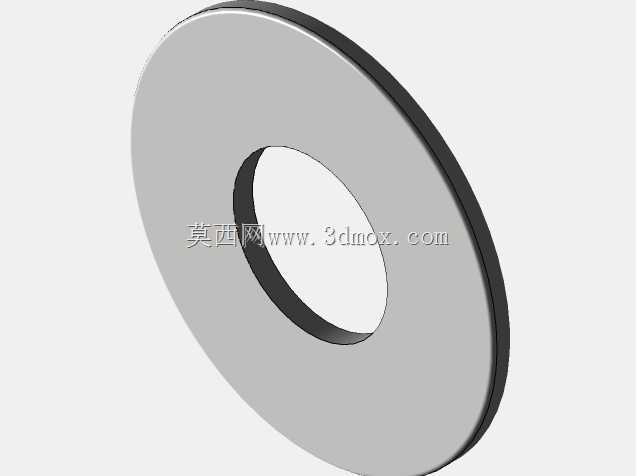

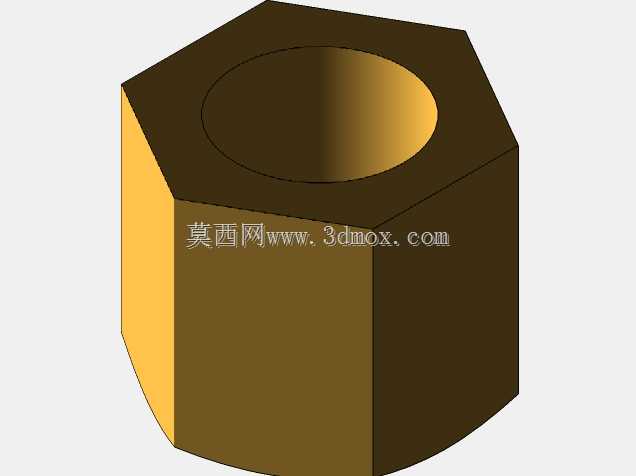

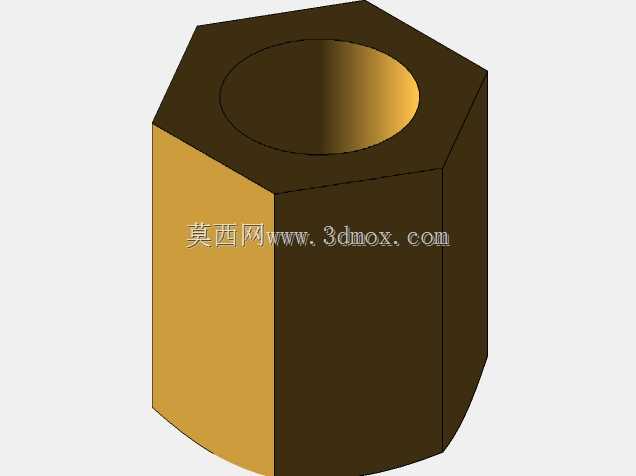

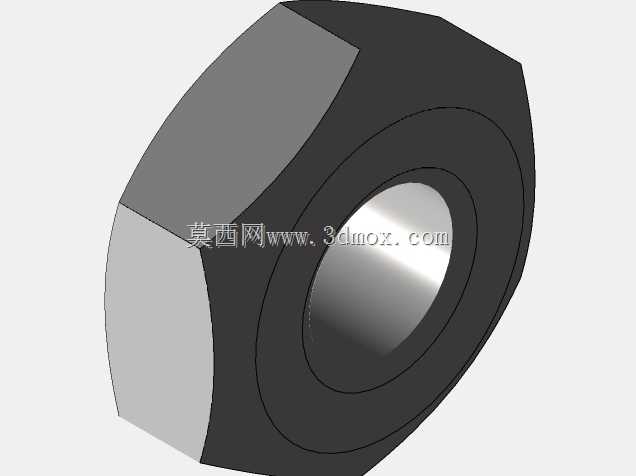

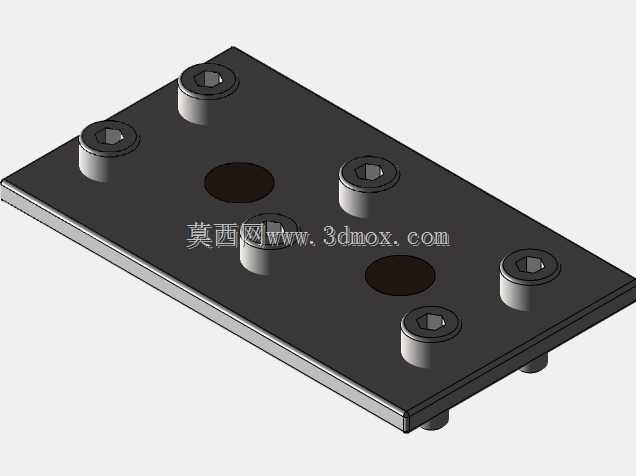

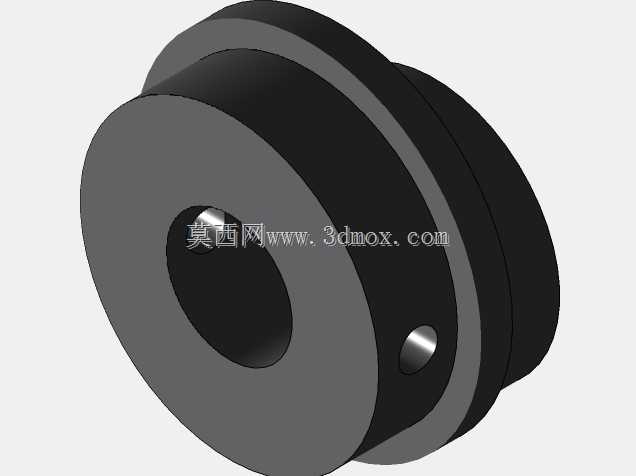

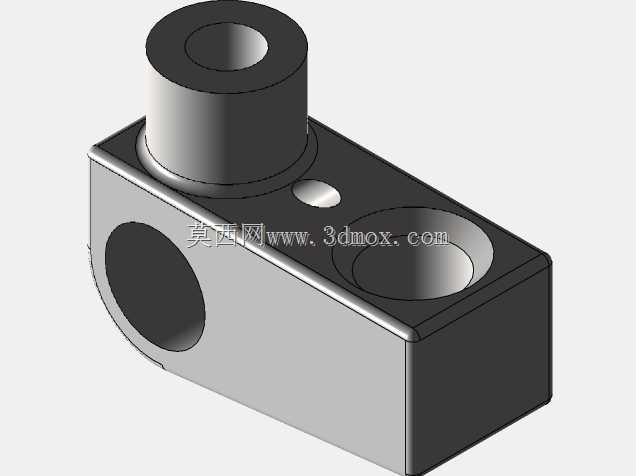

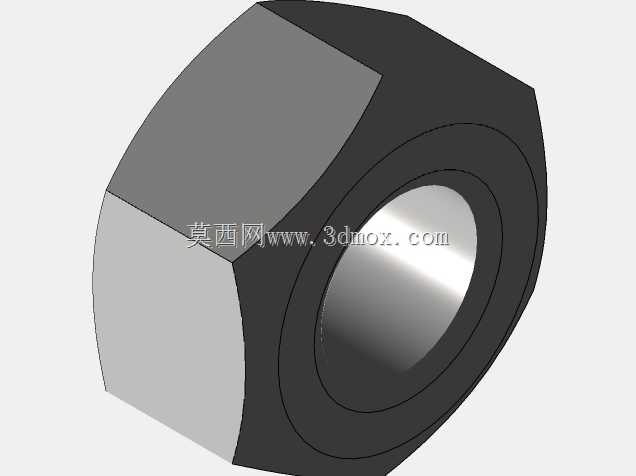

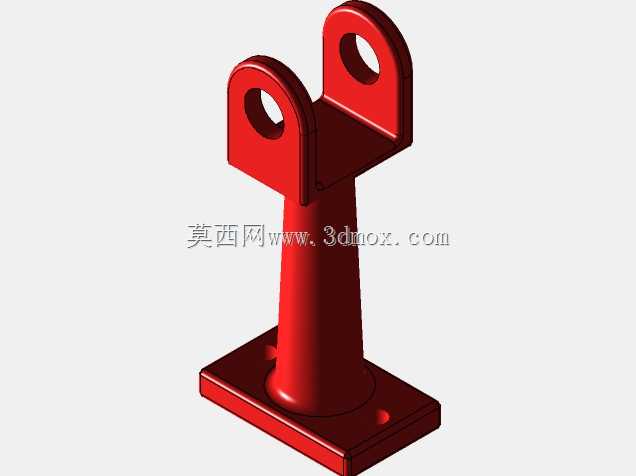

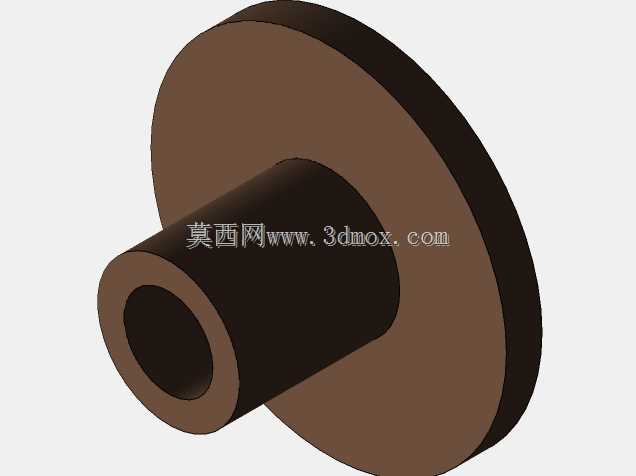

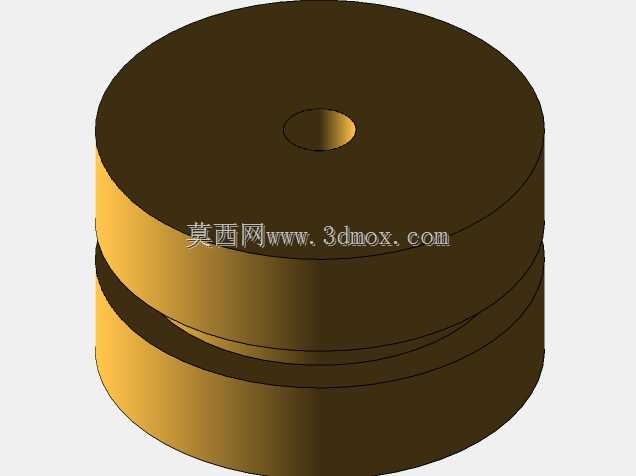

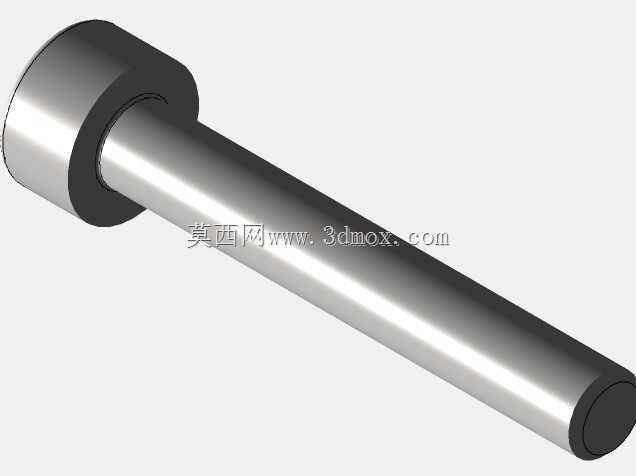

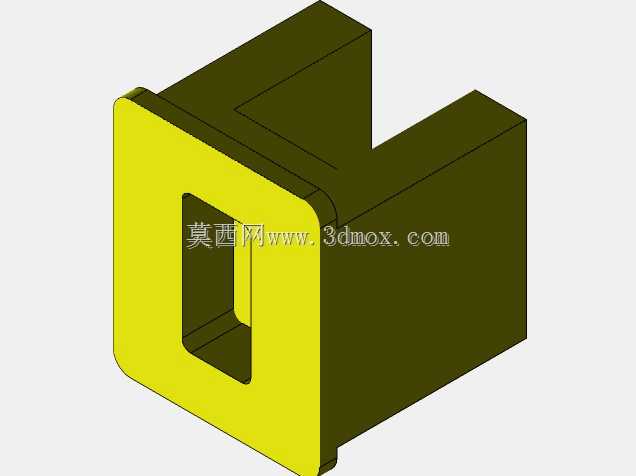

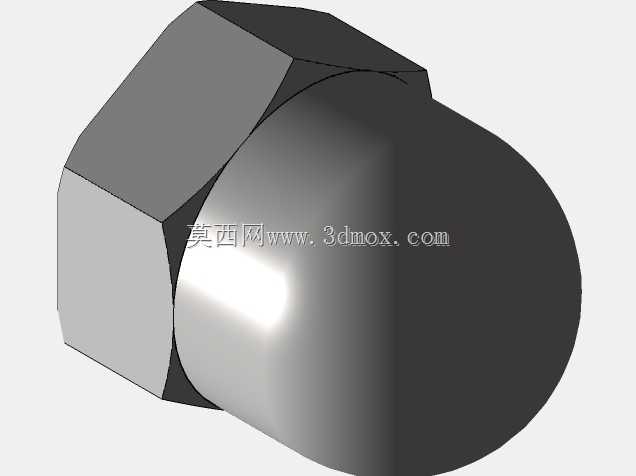

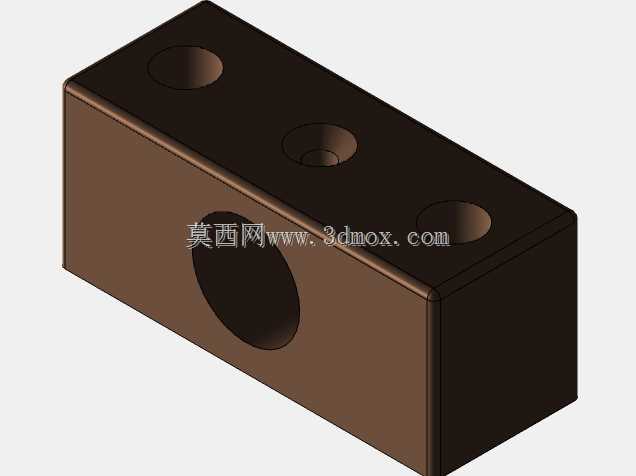

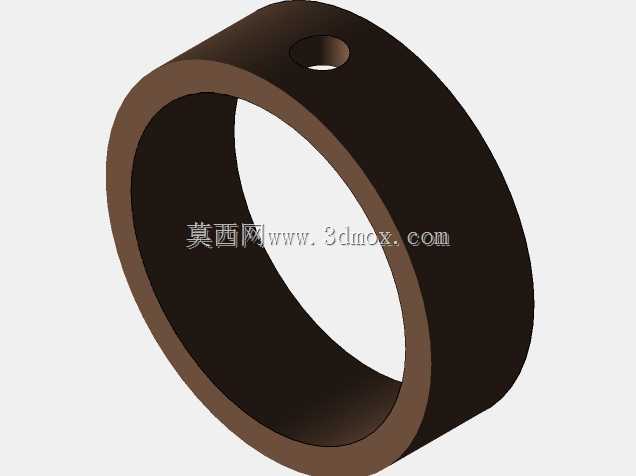

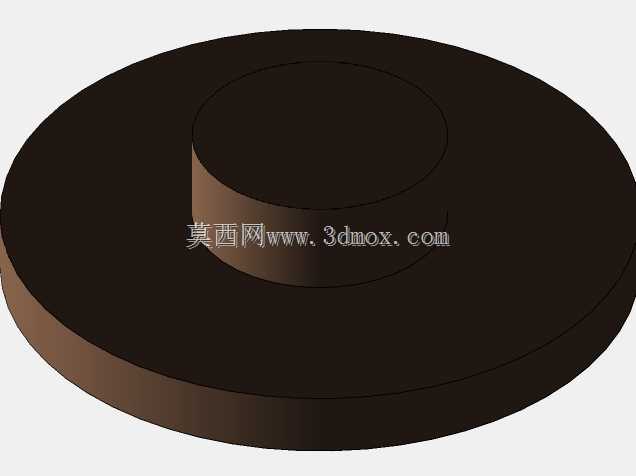

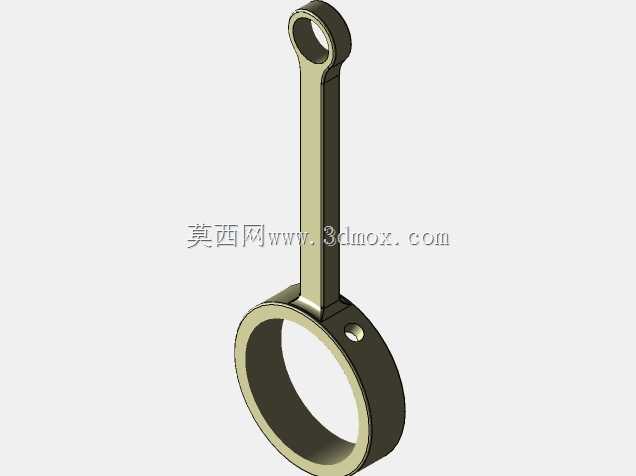

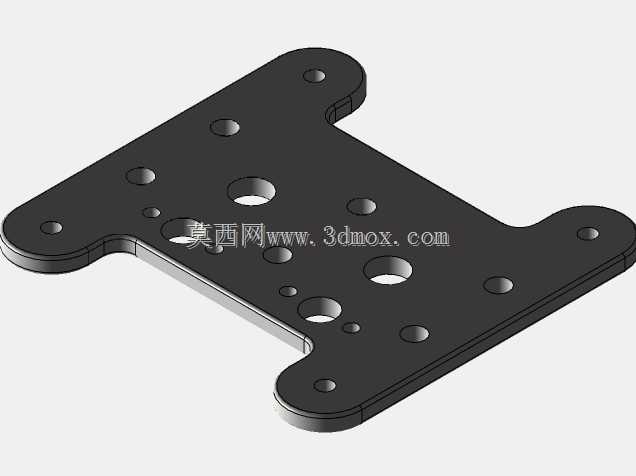

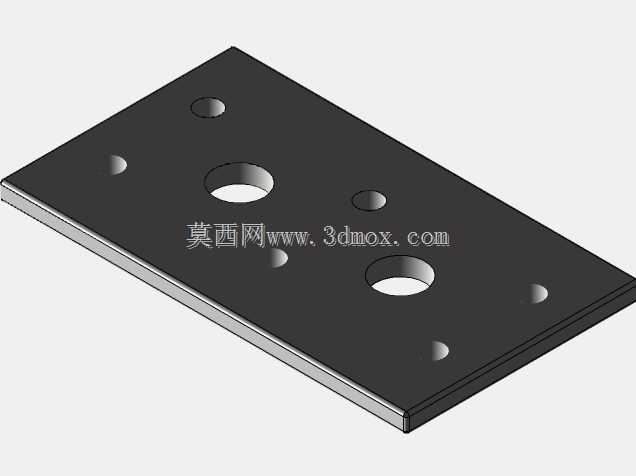

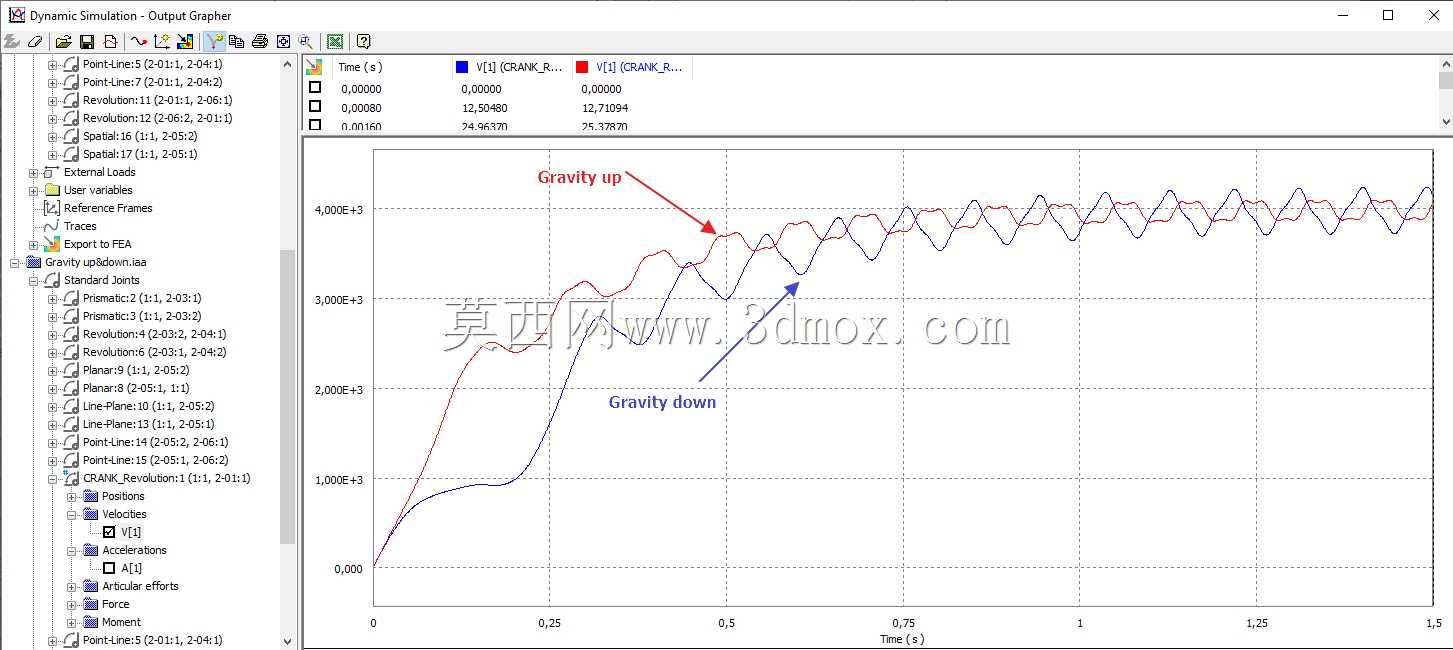

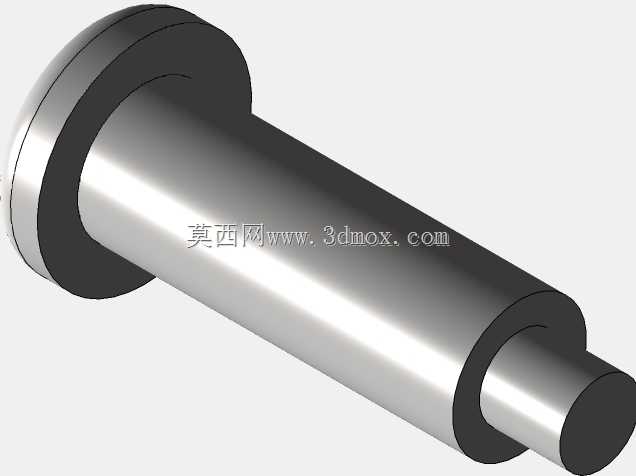

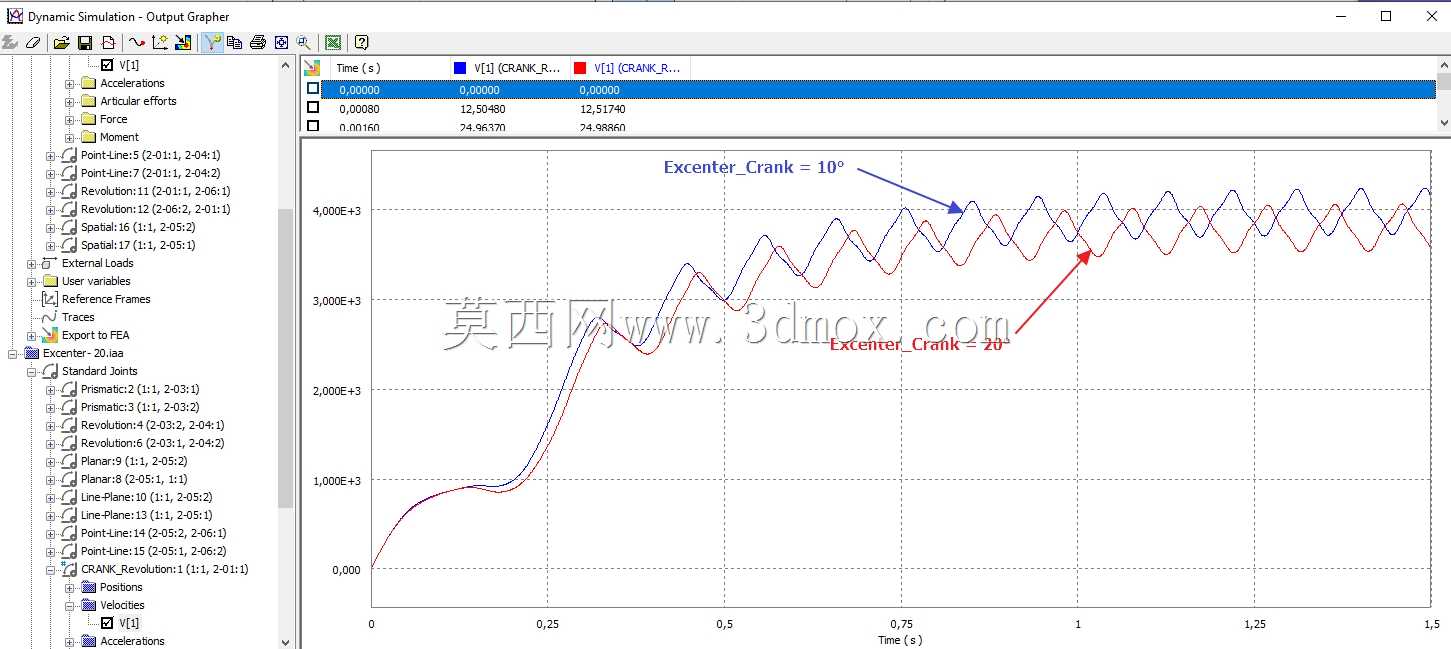

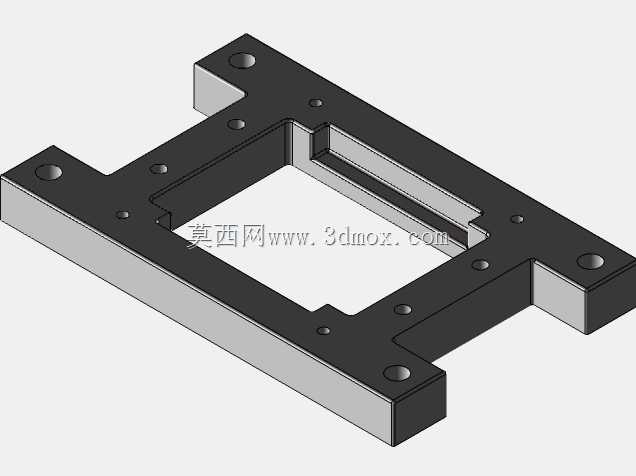

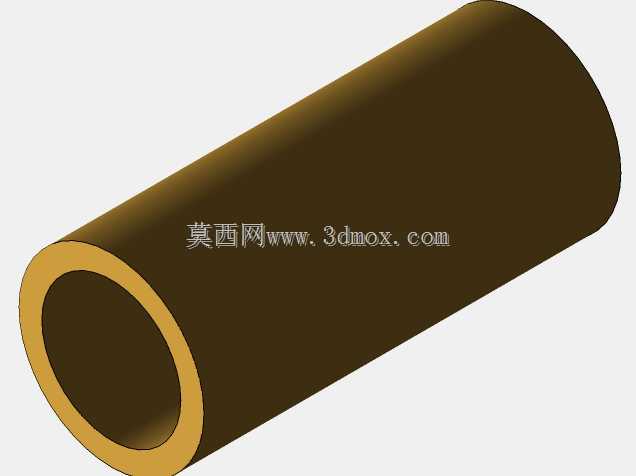

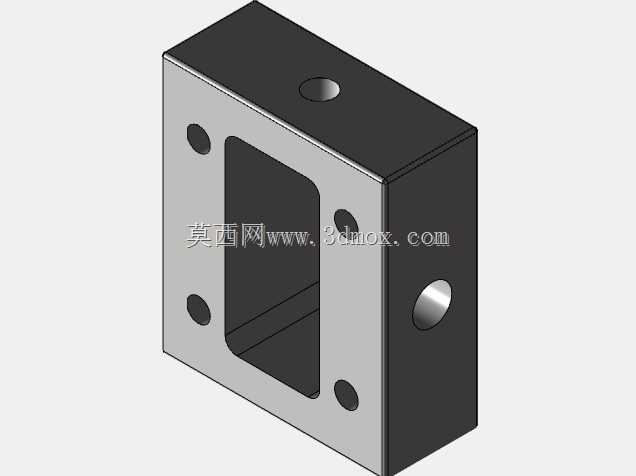

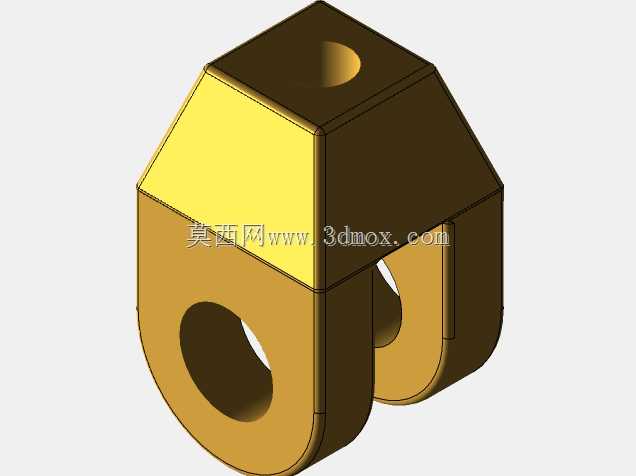

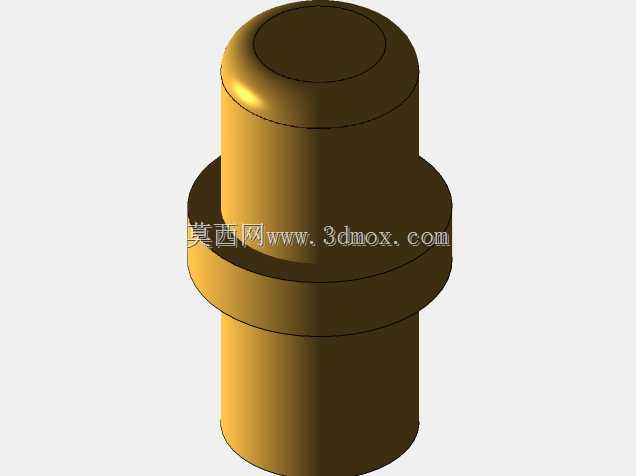

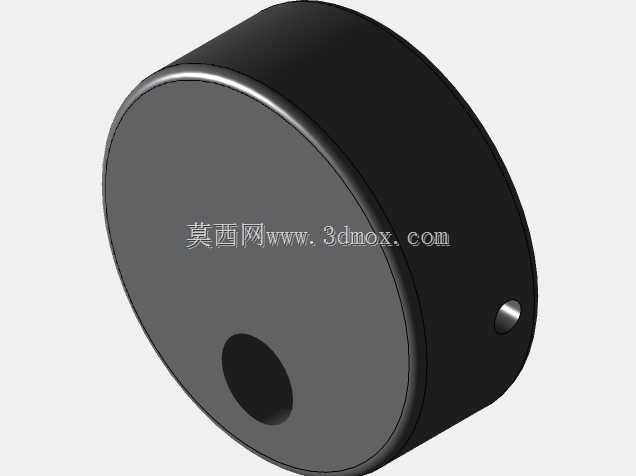

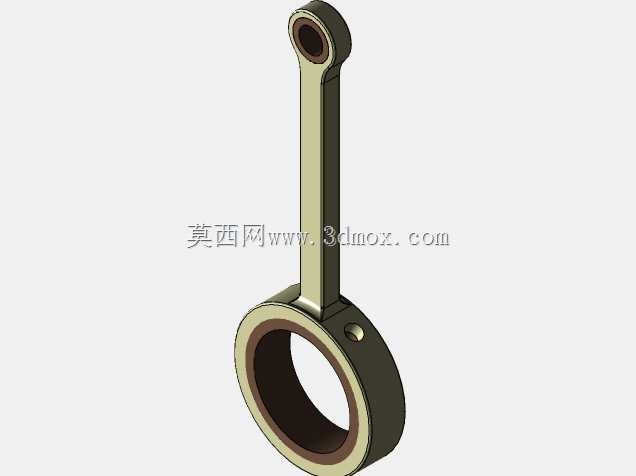

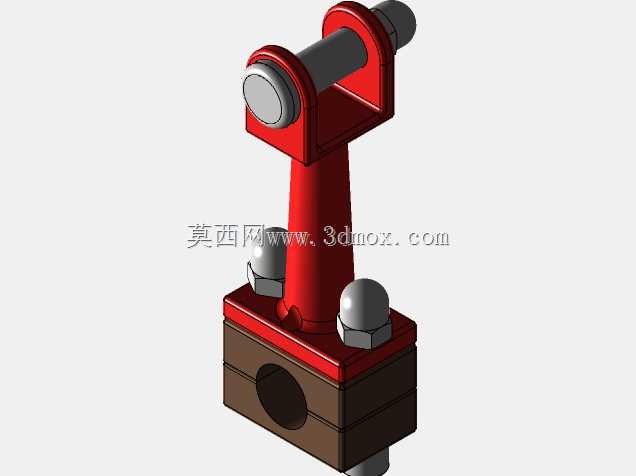

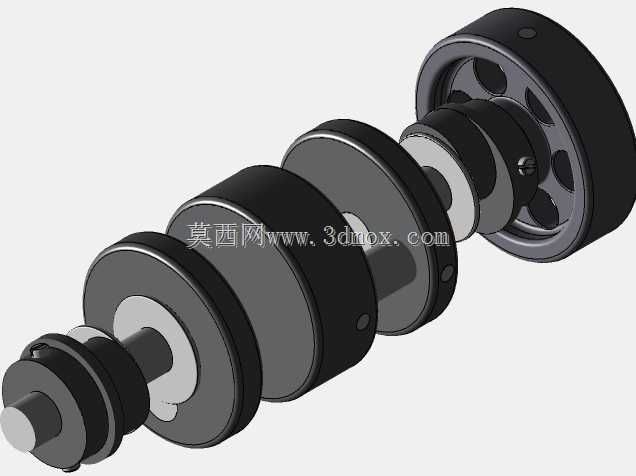

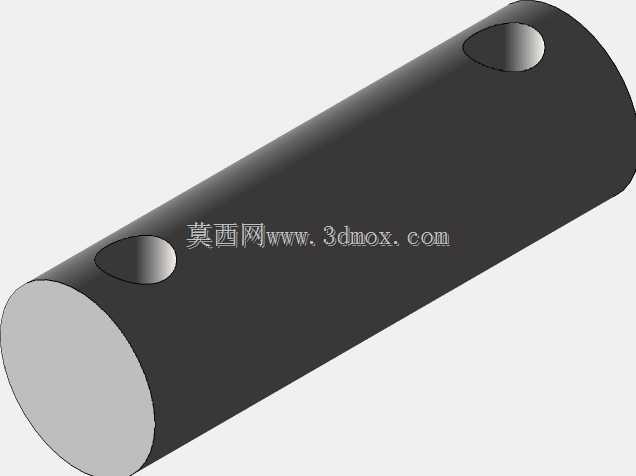

我几天前在这里发布的双缸蒸汽机（双缸蒸汽机）的一个改进版Inventor 2020（重新排列的部件和一个小错误修复）。在旧版本中，只能执行机构的纯运动学分析。此新版本已针对动态模拟进行了优化。运动不再由曲轴2-01的强制旋转运动控制，而是由作用在活塞2-03上的力（蒸汽压力）控制。该力的值受滑块2-05位置的影响。现在，您可以使用不同参数的不同值“播放”，通过这种方式检查机构的行为并优化其参数，例如，偏心角（部件2-01中的参数“偏心曲柄”）对效率的影响，或重力方向的影响（即模型位置-如图所示或倒置或气缸水平），或负载扭矩、蒸汽压力（力）和曲轴速度之间的相互关系等。玩得开心
