带凸台六安装孔圆形法兰端盖结构

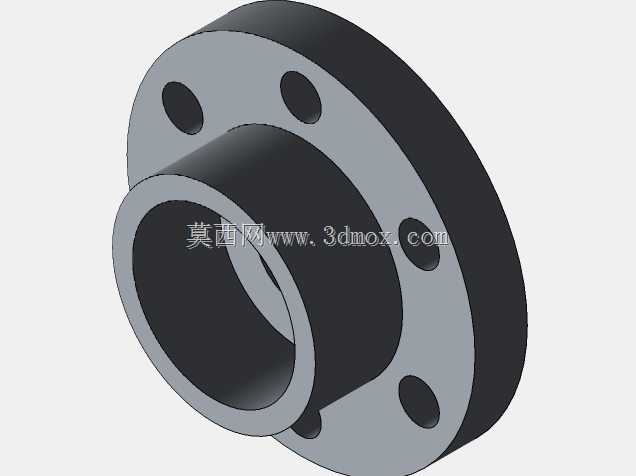

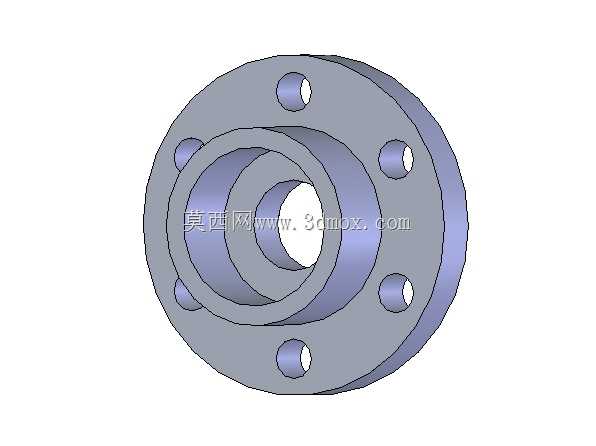

　　这类带凸台的圆形法兰端盖，在液压泵站的油路块端口、低压流体输送管路的末端封堵、小型减速机的输出轴端防护场景中应用十分普遍，区别于平焊法兰的直通连接属性，这类端盖核心作用是实现腔体端口的封闭，同时兼顾外接附件的定位对接。从实际使用工况来看，端盖的法兰盘外缘均匀分布的六个通孔，是用来穿装连接螺栓的，安装时螺栓穿过通孔与配对法兰或者腔体端面的螺纹孔锁紧，锁紧过程中需要注意对角分次拧紧，避免端盖受力不均导致密封面翘曲渗漏，尤其是输送润滑介质、低压冷却水的工况下，密封面的平面度直接决定了连接可靠性。端盖中心的阶梯凸台结构，是设计时特意做的定位结构，装配时凸台会嵌入配对腔体的内孔中，实现径向定位，避免端盖安装后出现偏心，

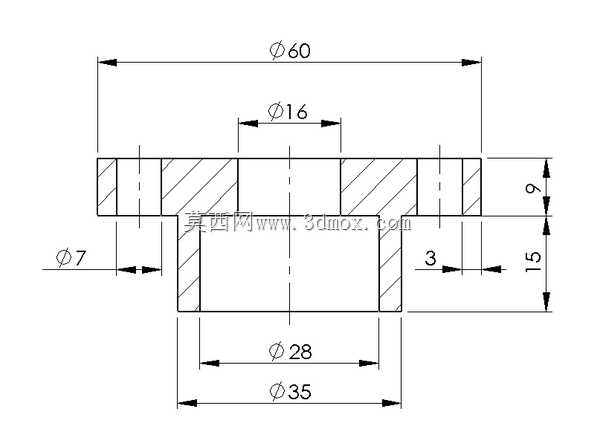

　　同时凸台的阶梯面可以用来卡装密封圈，比如O型圈或者骨架油封，当端盖用于有旋转轴穿出的腔体时，内侧阶梯槽可以容纳油封，实现转轴部位的动密封，防止腔体内部的润滑油泄漏，同时阻挡外部粉尘杂质进入腔体内部磨损传动零件。从设计思路层面来说，这类端盖的尺寸链需要重点把控几个边界：首先是法兰盘的外径尺寸，需要匹配配对法兰的螺栓孔分布圆直径，六个安装孔的中心距公差要控制在±0.1mm以内，否则现场安装时会出现螺栓无法穿入的问题，很多新手建模时容易忽略孔位的角度公差，导致加工出来的零件孔位错位；其次是中心凸台的外径尺寸，要和腔体的内孔采用间隙配合，配合公差一般选H7/h6，既保证装配时能顺利嵌入，又不会因为间隙过大导致定位失效、密封圈偏磨；

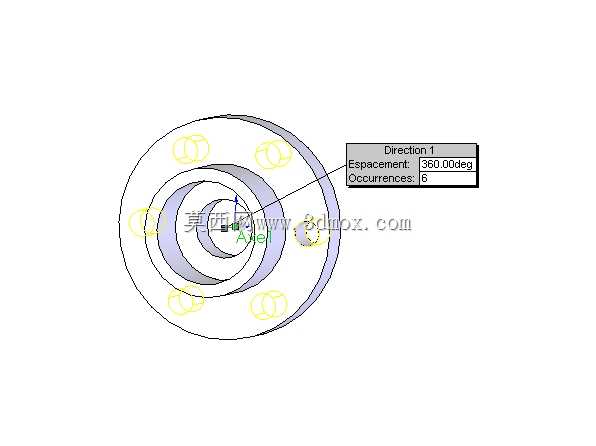

　　另外端盖的整体厚度要根据承压等级计算，低压工况下（1.6MPa以内）法兰盘厚度取孔径的十分之一左右即可，若用于更高压力的工况，需要适当增加厚度并在法兰背面增设加强筋，避免受压后变形。在建模过程中，这类零件的特征逻辑要清晰，先通过旋转特征做出端盖的主体基体，也就是法兰盘加中心阶梯凸台的基础轮廓，之后采用圆周阵列的方式做出六个安装通孔，阵列的基准轴要和端盖的中心轴线重合，保证孔位均匀分布，之后再做边缘的倒角处理，法兰盘的外边缘和凸台的端边都要做1×45°的倒角，既去除加工后的锐边防止安装时划伤操作人员，也能引导装配时密封圈顺利入位，不会被锐边切损。实际选型使用时，还要注意端盖的材质匹配，普通液压、水路工况用普通碳钢做发黑处理即可，

　　有腐蚀介质的工况要选用不锈钢材质，食品级输送场景还要做表面抛光处理，避免介质残留滋生细菌。很多现场维护人员在更换这类端盖时，容易忽略凸台的长度尺寸，若凸台过长会顶到腔体内部的零件，比如齿轮、轴承的端面，导致传动卡滞，若凸台过短则无法实现有效定位，密封件压缩量不足出现渗漏，因此建模时就要明确凸台的嵌入深度，根据腔体端口的沉孔深度预留0.5-1mm的间隙，避免装配干涉。另外安装孔的孔径要比选用的螺栓直径大1-2mm，用来补偿加工和安装时的位置误差，保证螺栓能顺利穿装，不要为了追求定位精准把孔做的和螺栓直径一致，否则现场安装时很容易因为累计误差导致装配失败。这类端盖虽然结构简单，但是在整套设备中属于不可或缺的基础零部件，小到小型气动元件的端盖，大到大型压力容器的检查孔端盖，都是基于这类结构演变而来，区别只是尺寸大小、安装孔数量、密封结构形式的调整，核心的功能逻辑都是实现端口封闭、定位、密封的统一。
