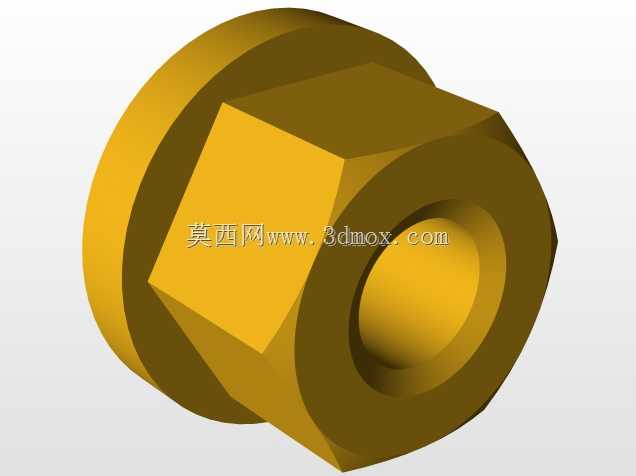

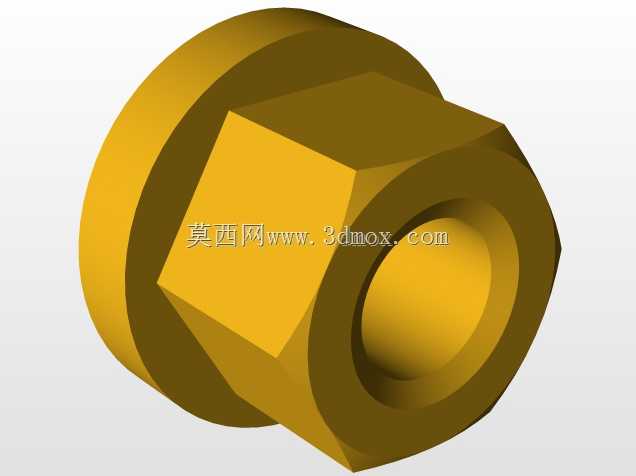

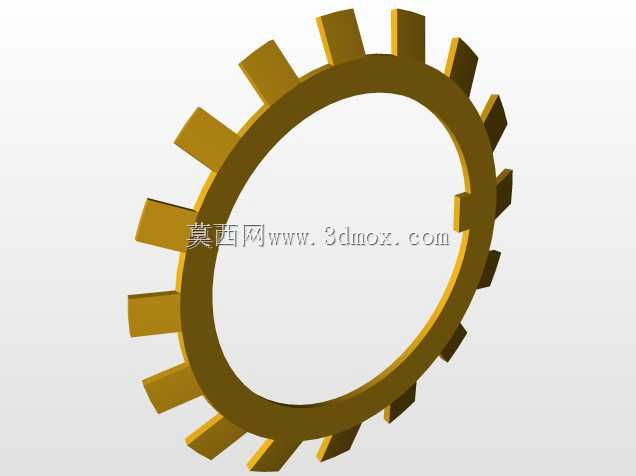

工业机器人四轴德尼埃版连接法兰结构

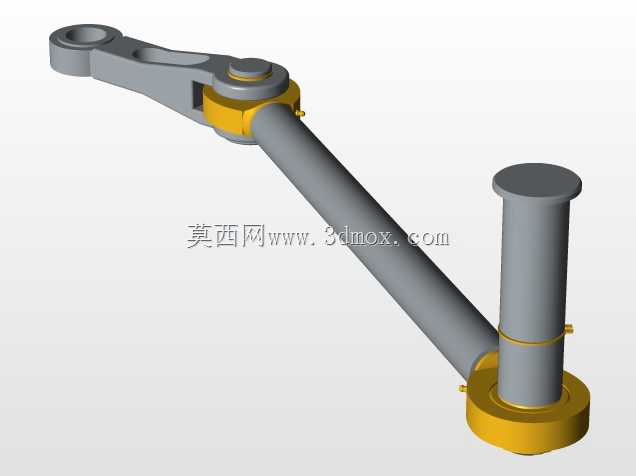

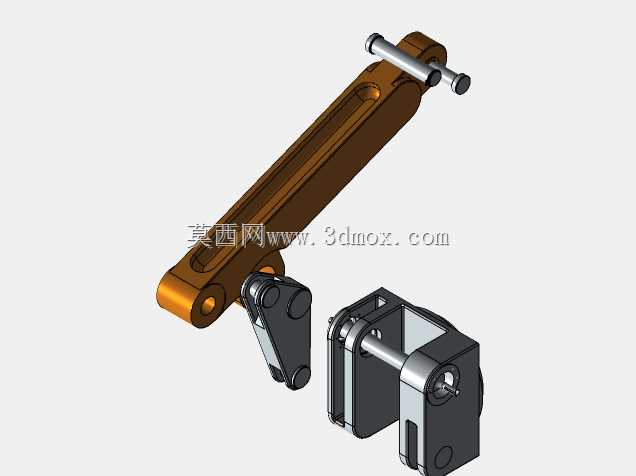

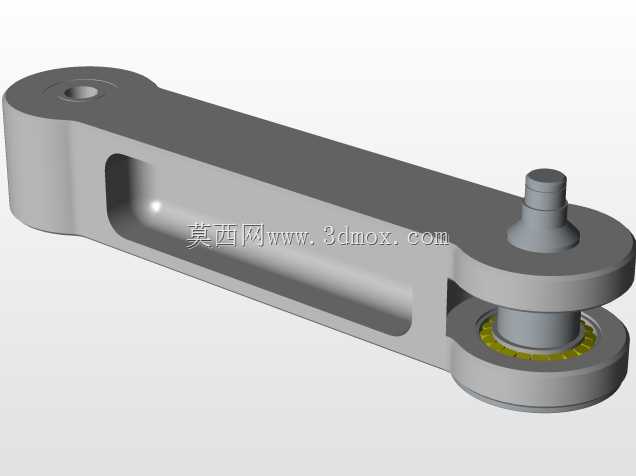

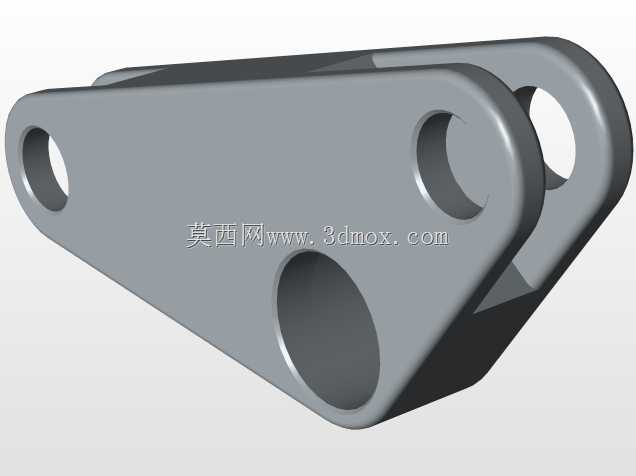

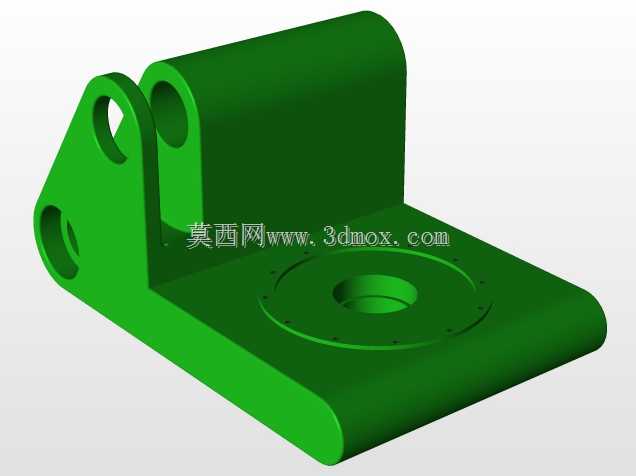

　　做工业机器人本体结构设计快十二年，经手的四轴、六轴关节连接部件少说也有三四十套，这次拆解还原的德尼埃版本四轴连接法兰，是之前给珠三角某搬运机器人厂商做关节迭代时对标过的成熟结构，实际落地在码垛、平面搬运类四轴机器人的小臂与末端执行器连接段，适配负载12-18kg级的水平多关节设备，在3C电子物料转运、食品箱装货品码垛、五金小件上下料场景里的装机量不算小。

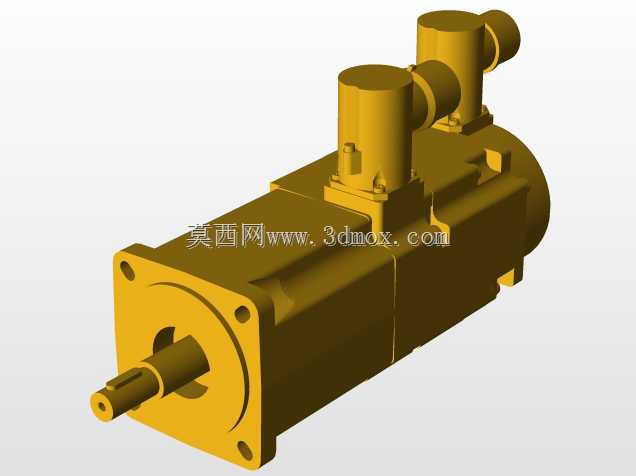

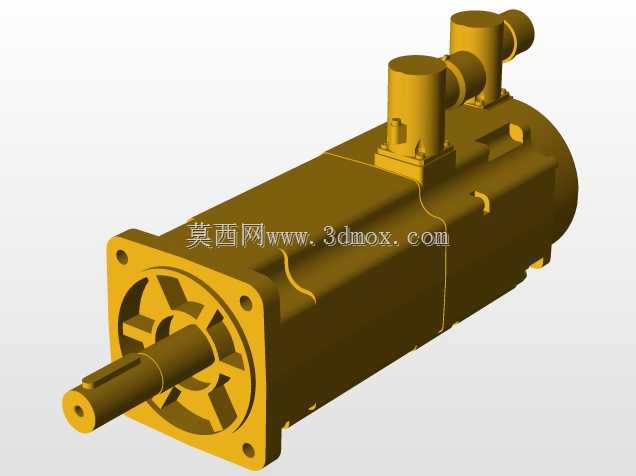

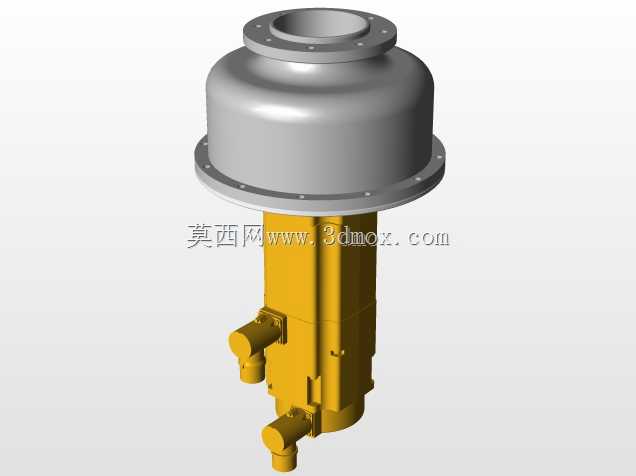

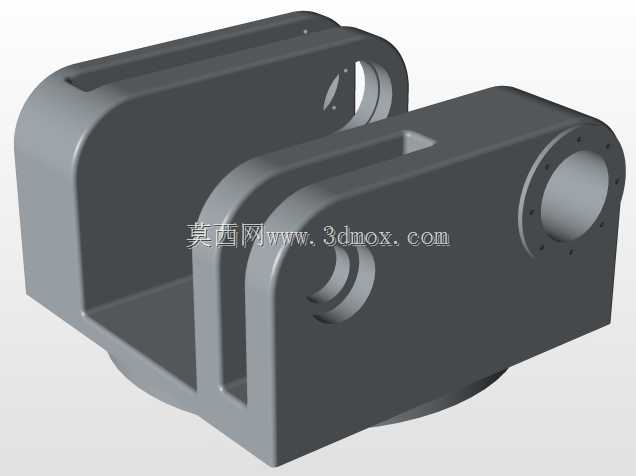

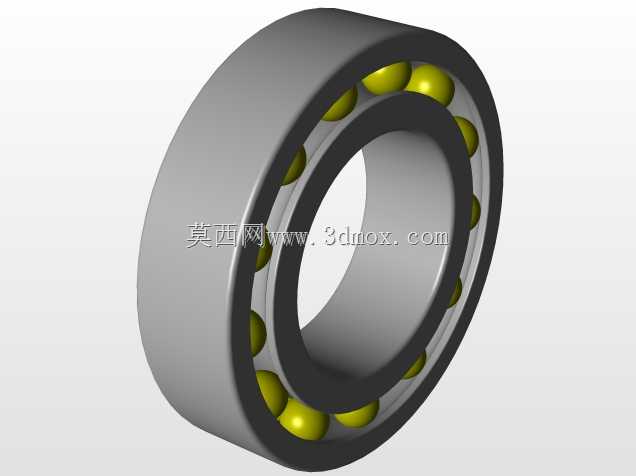

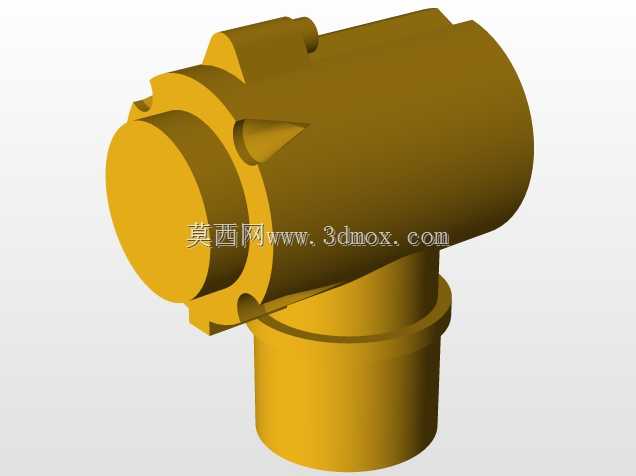

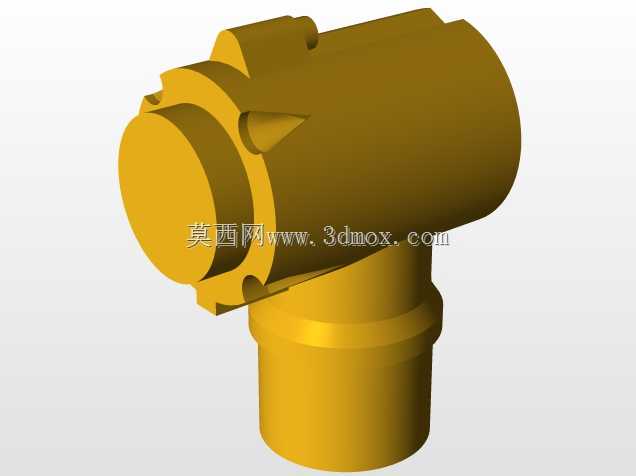

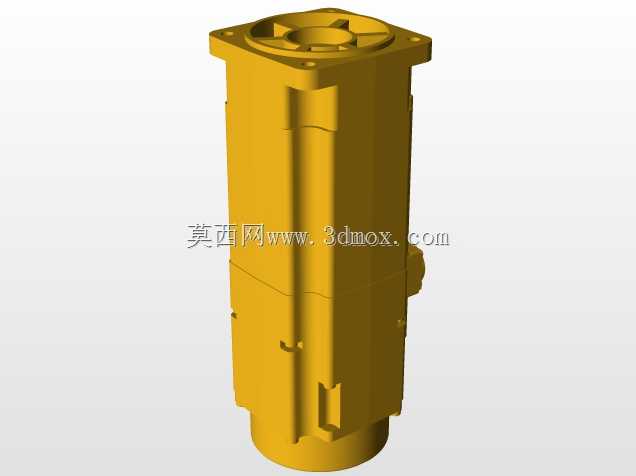

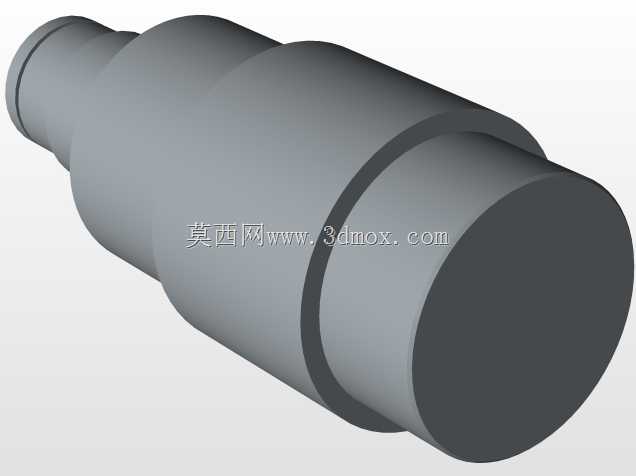

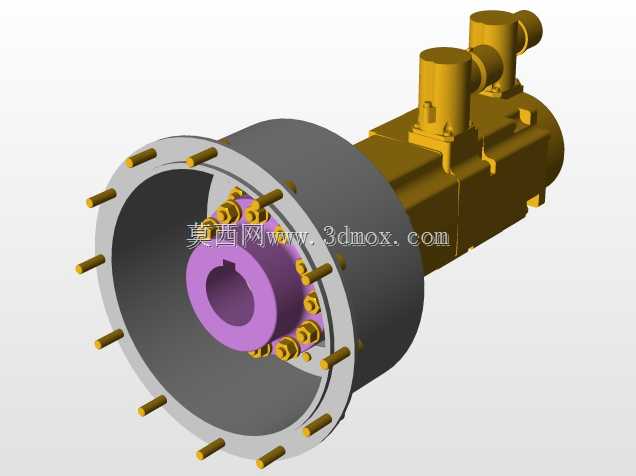

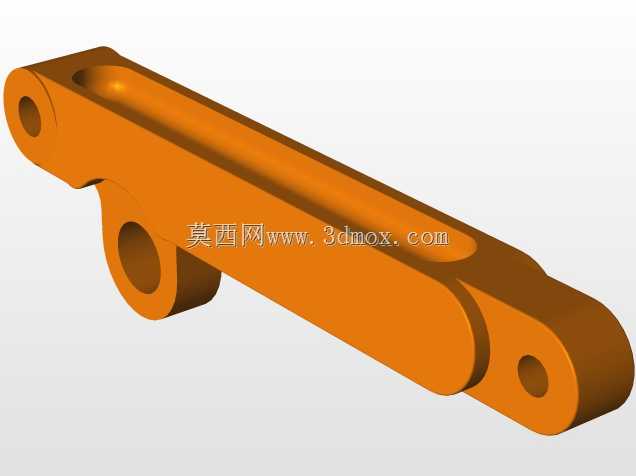

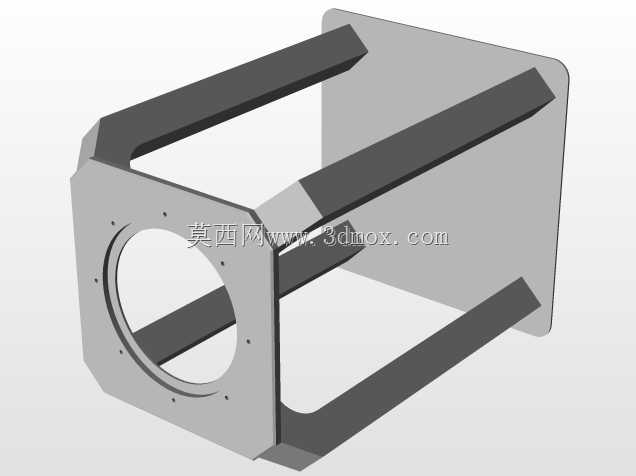

　　先讲实际工况里的用途，这个部件属于机器人第四关节的输出端连接基体，一头承接关节谐波减速器的输出法兰，另一头用来固定末端执行器的安装基板，既要传递关节回转的扭矩，还要承受末端负载带来的倾覆力矩，日常运行时的回转速度最高能到180°/s，频繁启停的冲击载荷是设计时首先要扛住的工况。之前有客户自己做同类结构时，把法兰盘的厚度做薄了2mm，连续运行三个月就出现了安装孔位变形、末端定位精度飘移超差的问题，后来对标这个结构调整了壁厚和加强筋布局，才解决了精度衰减的问题。

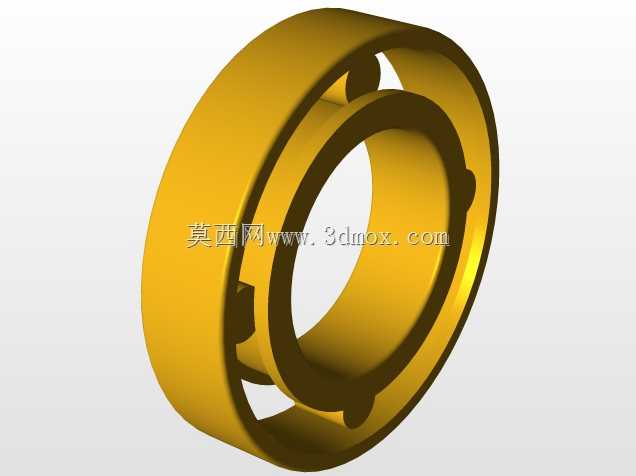

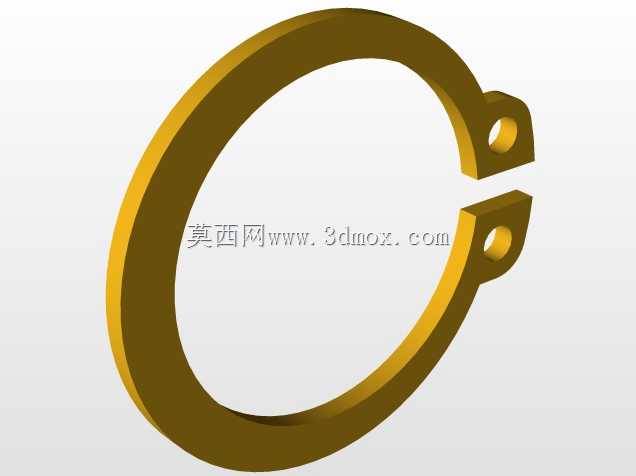

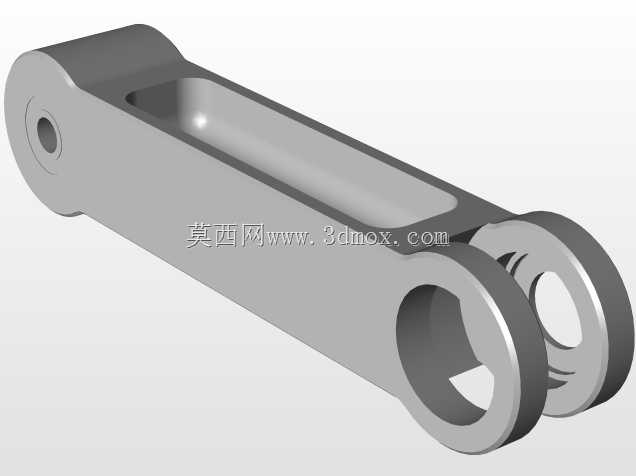

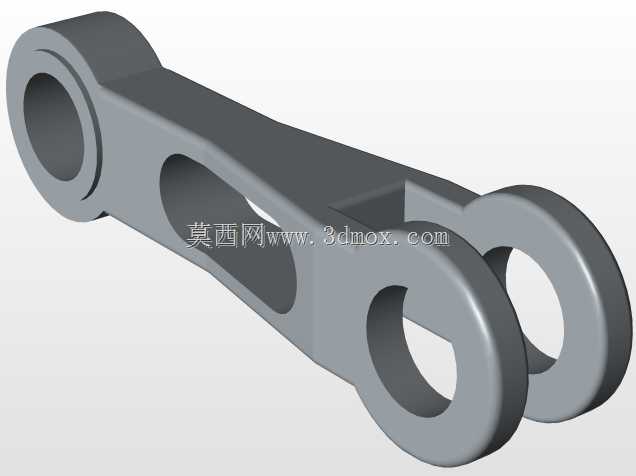

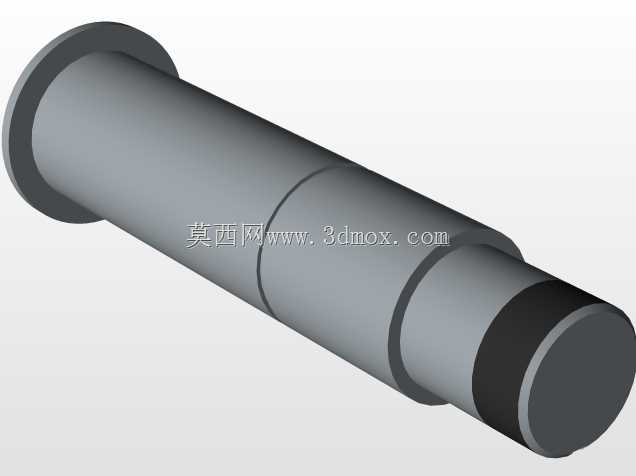

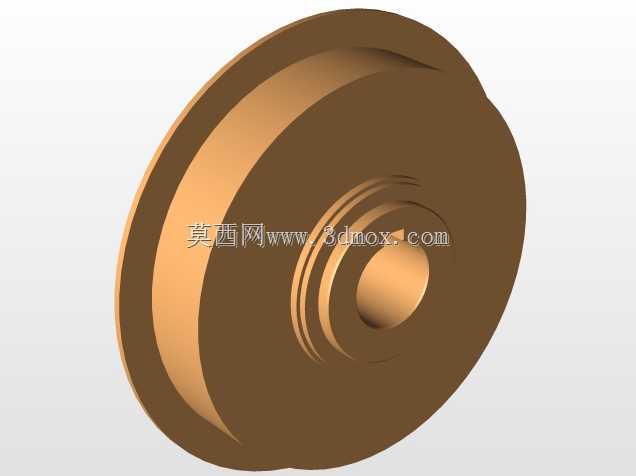

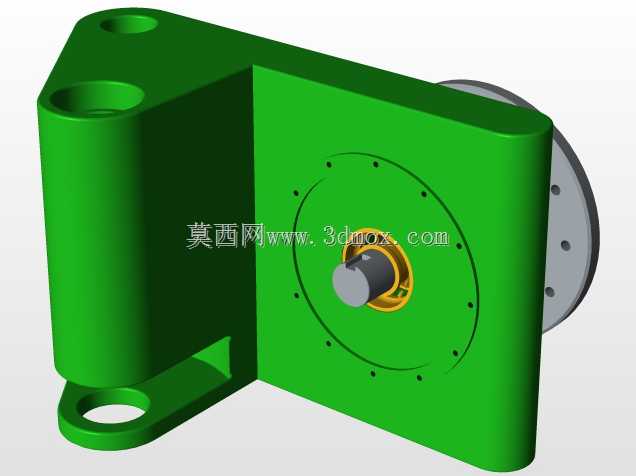

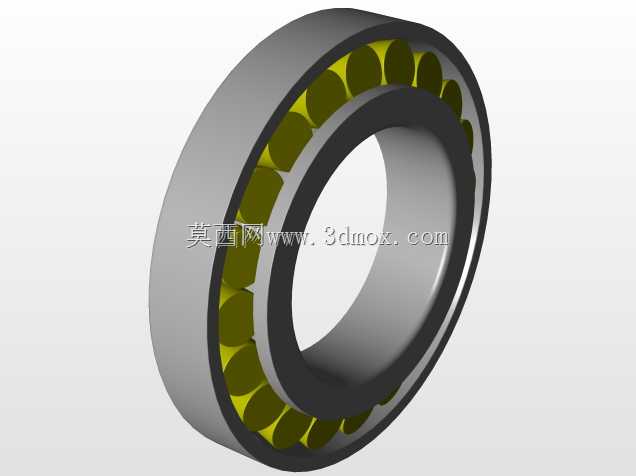

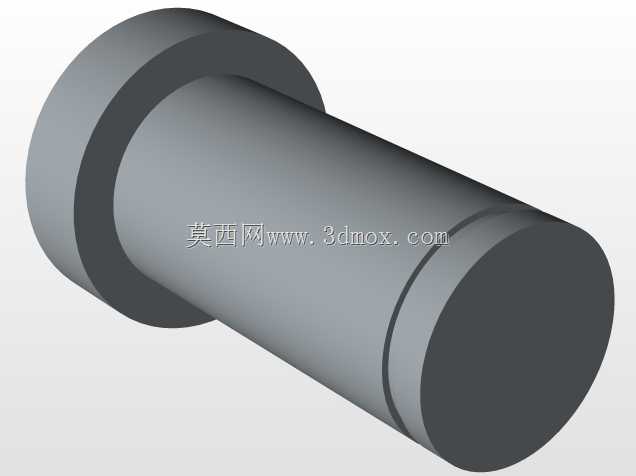

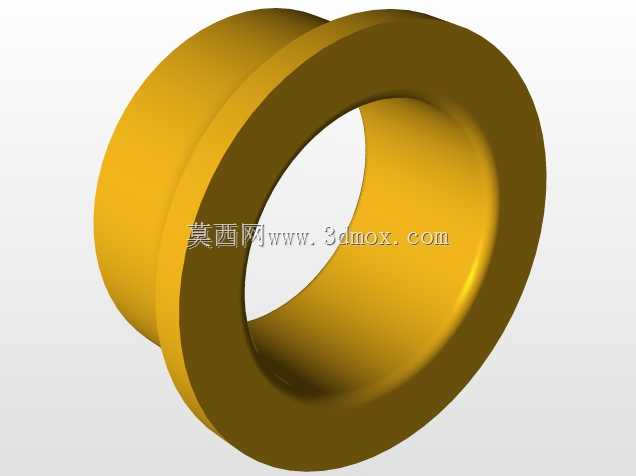

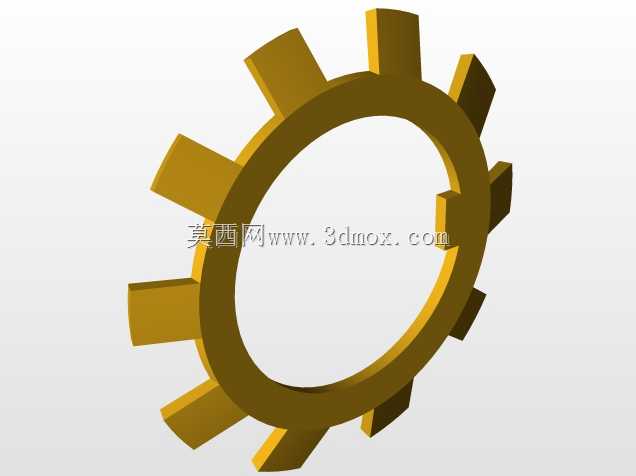

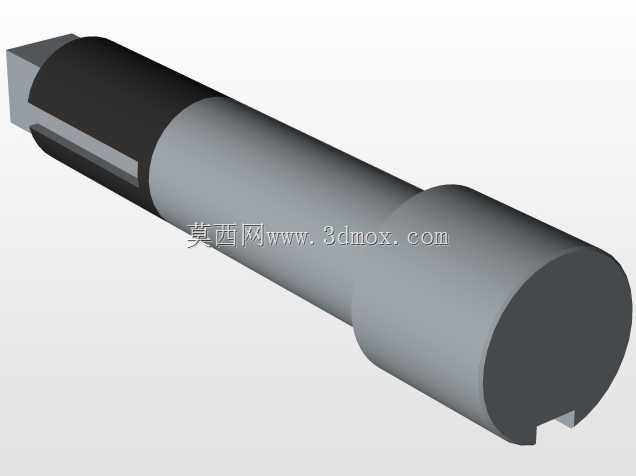

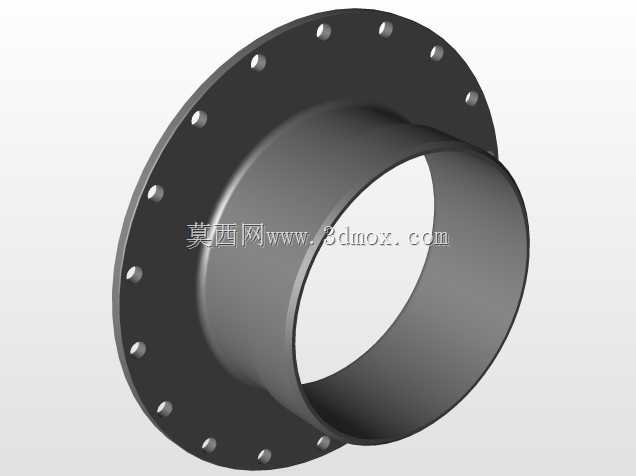

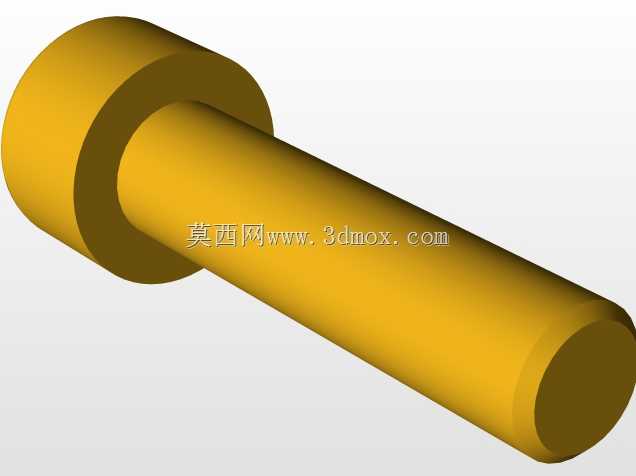

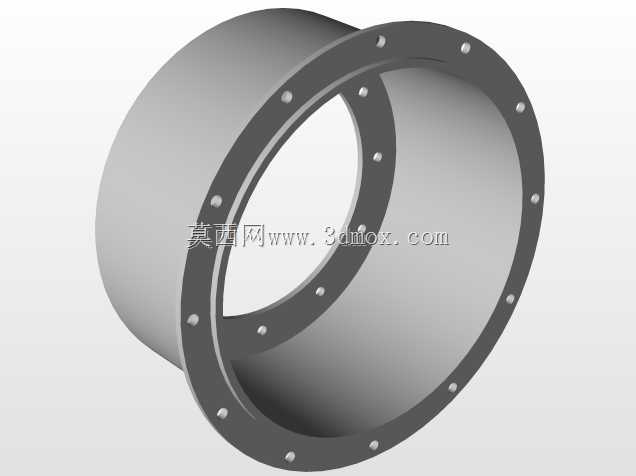

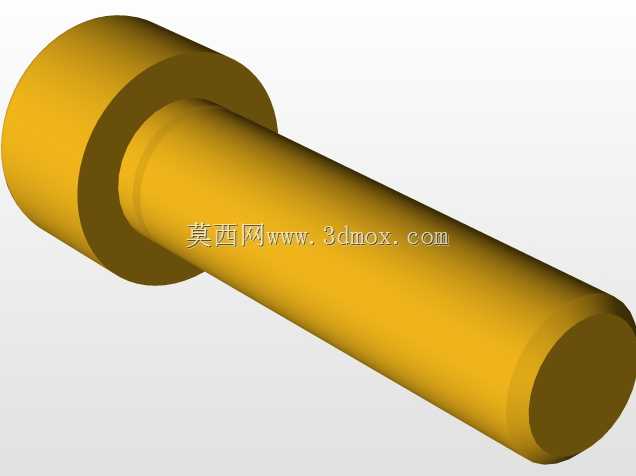

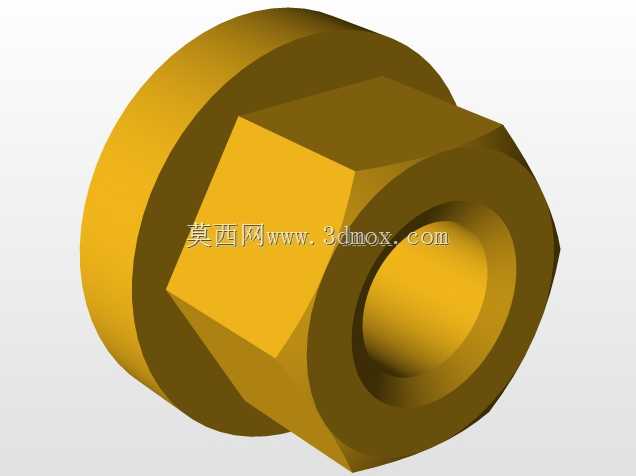

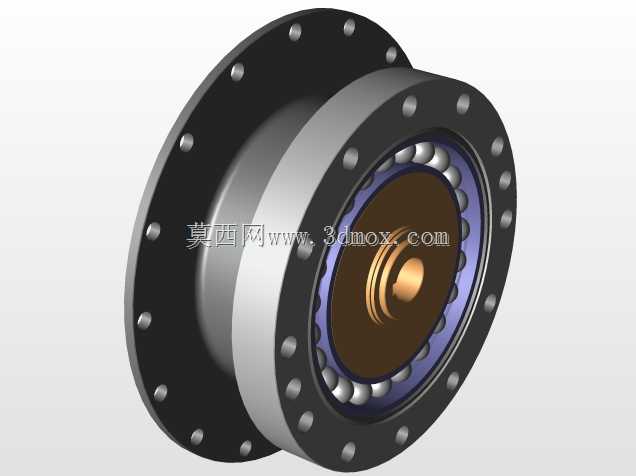

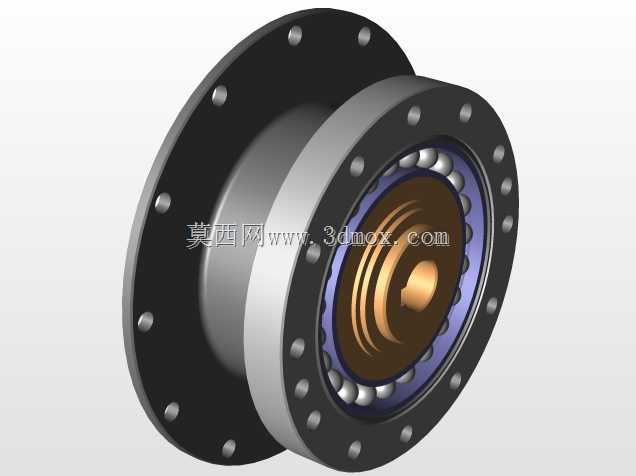

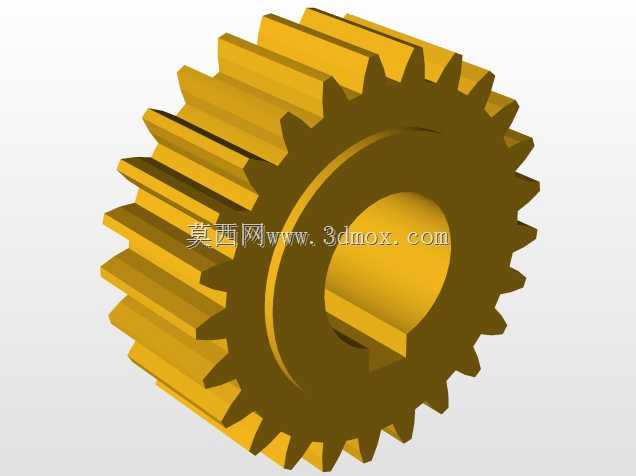

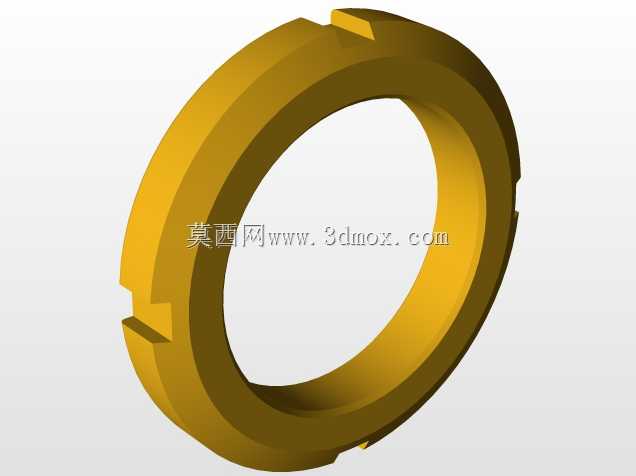

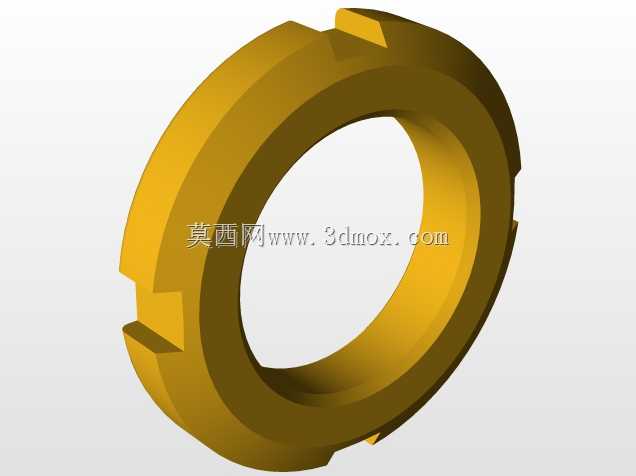

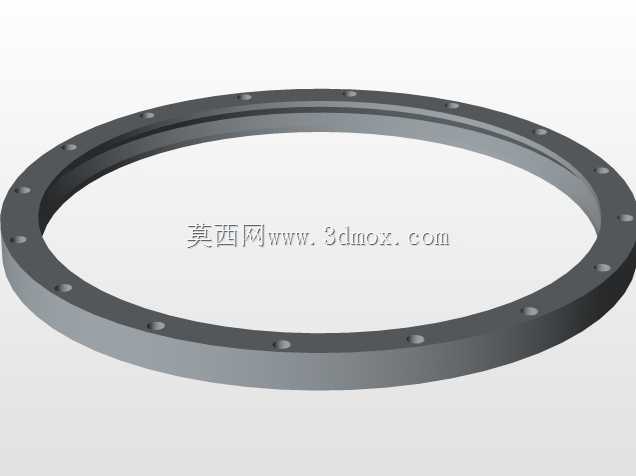

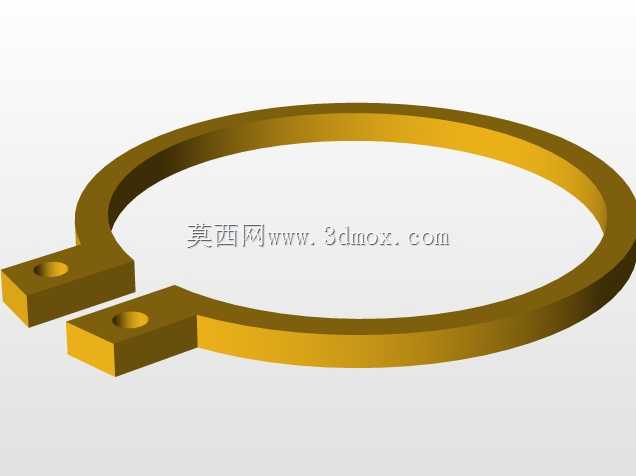

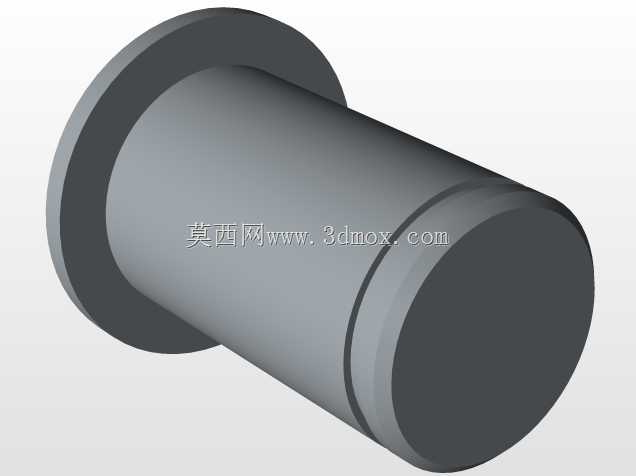

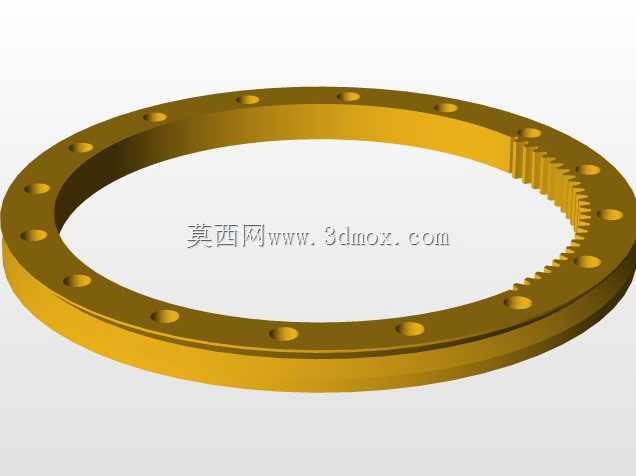

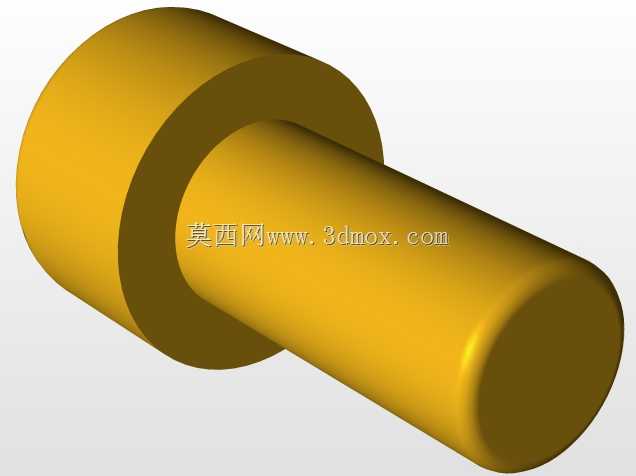

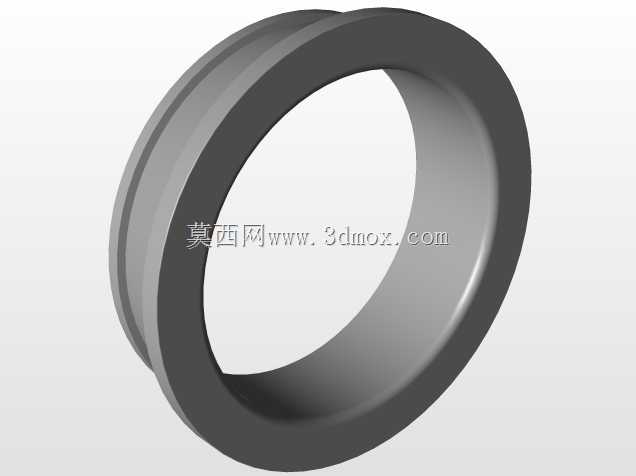

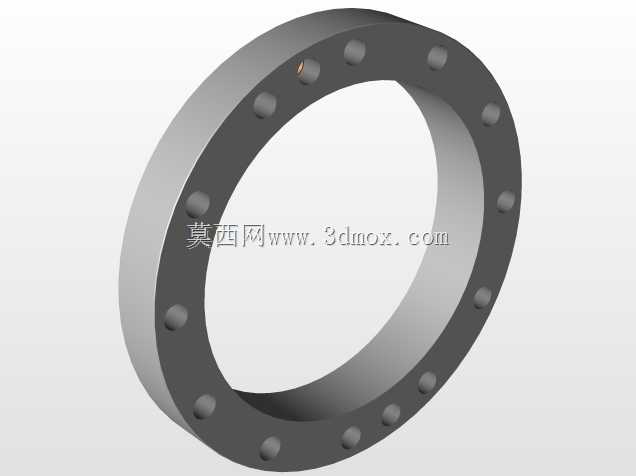

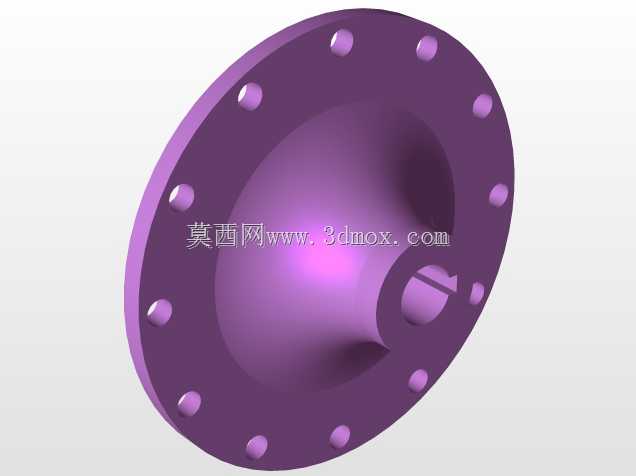

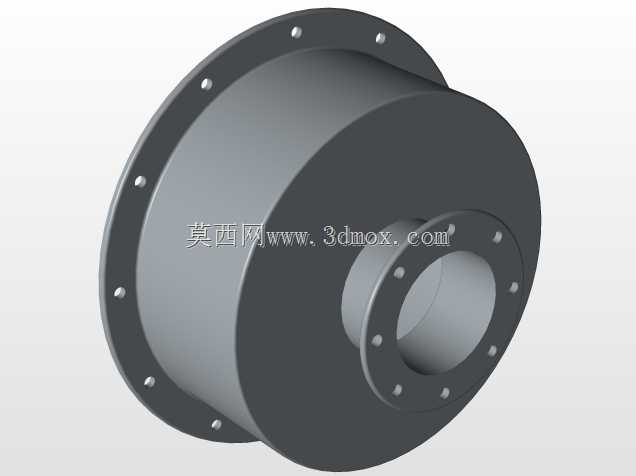

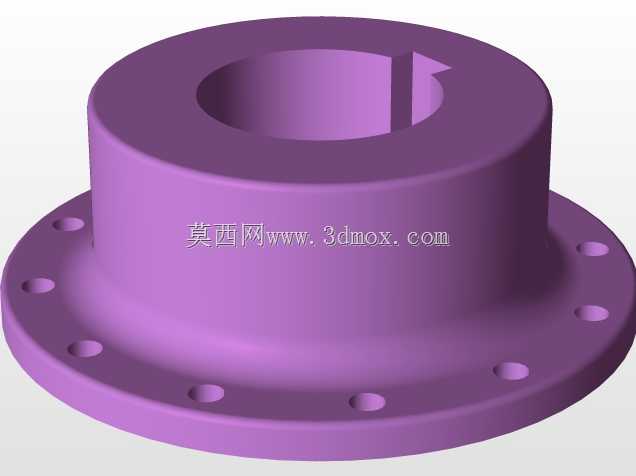

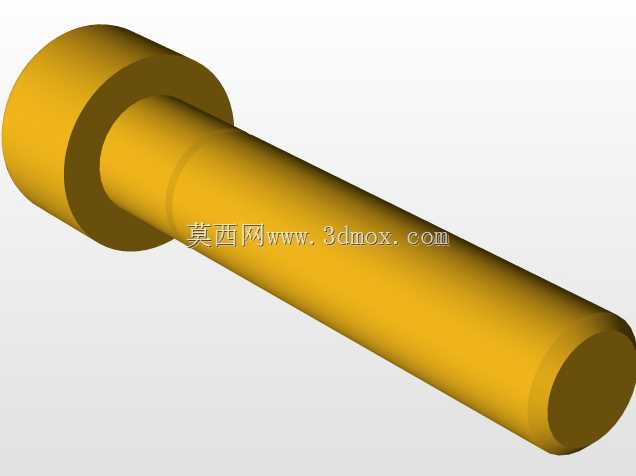

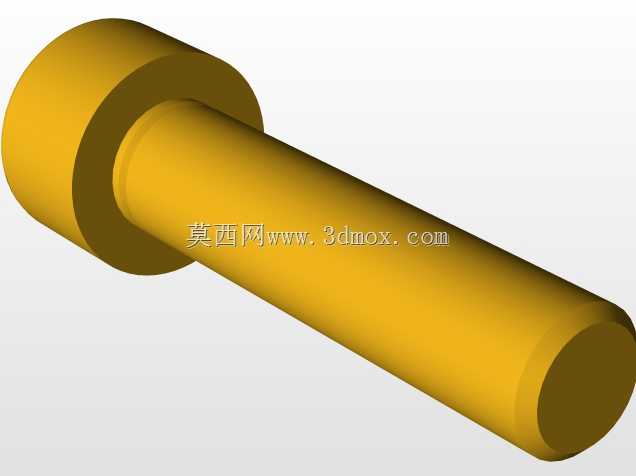

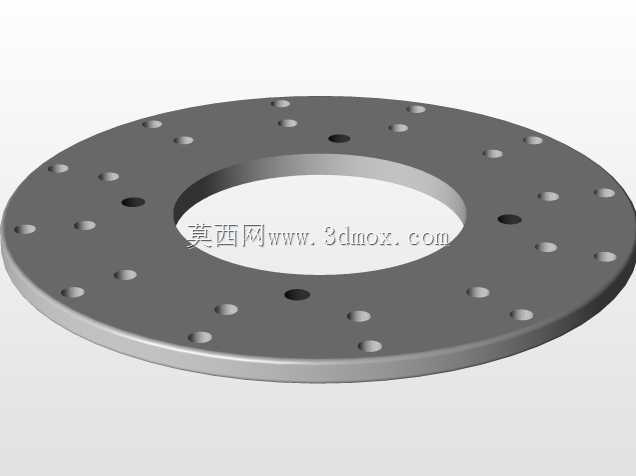

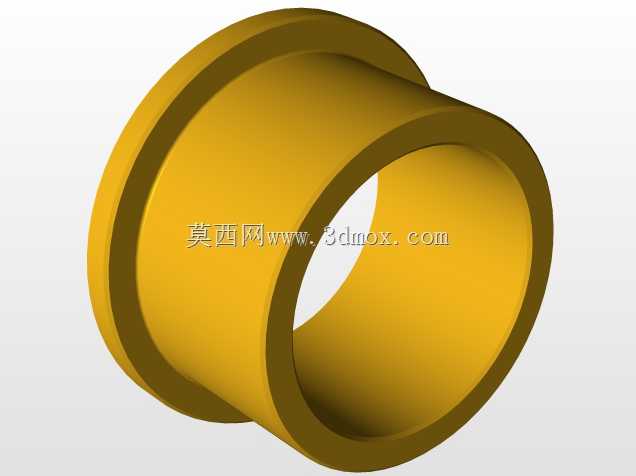

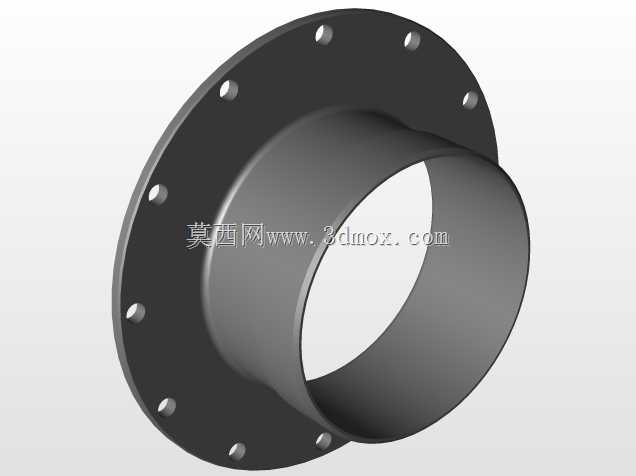

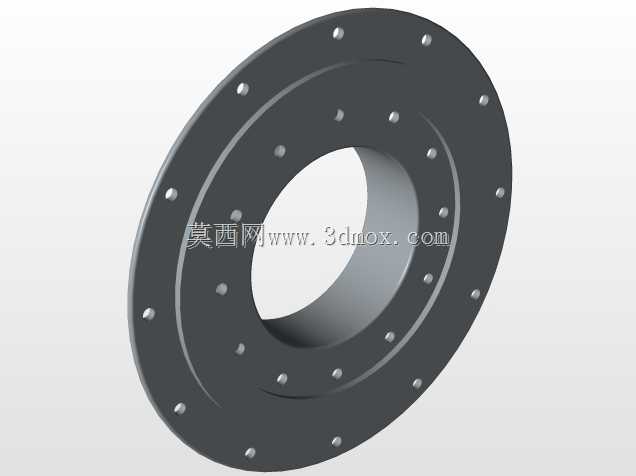

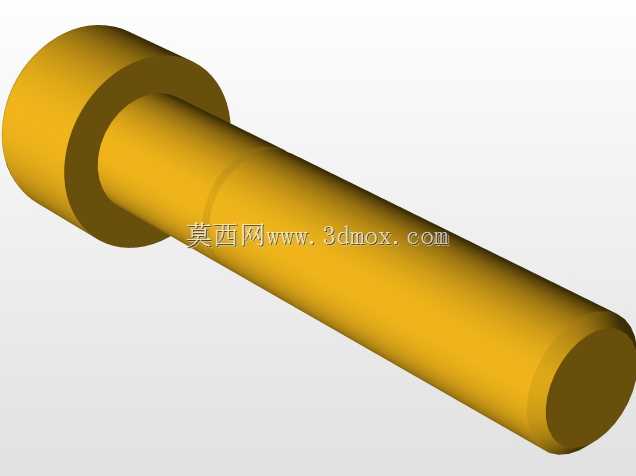

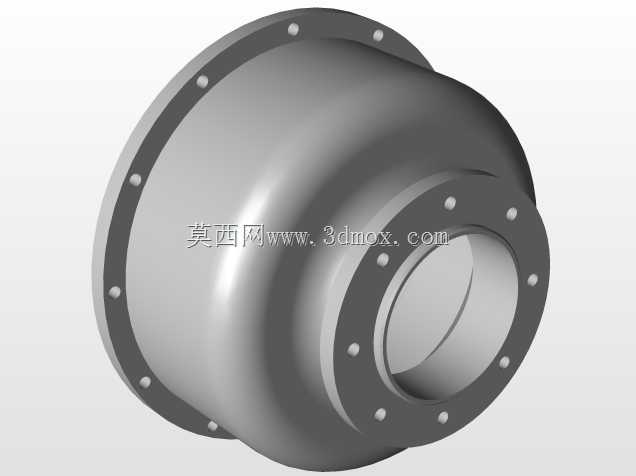

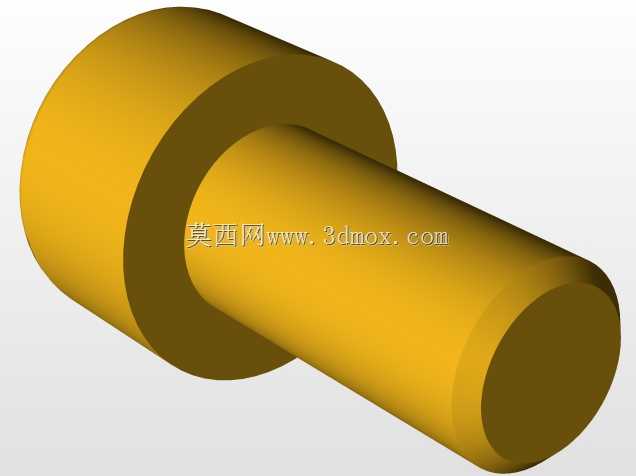

　　说回结构本身的设计思路，整个零件采用带颈对焊法兰的衍生结构，不是平焊法兰的薄盘样式，中间的筒状颈段长度做了针对性优化，既可以给关节内部的走线、气管预留足够的穿设空间，又能通过颈段的锥度过渡分散法兰盘承受的弯矩，避免应力集中在盘与颈的焊接转角处——哦不对，这个零件是整体机加工成型的，没有焊接工序，原材料用的是6061-T6铝合金锻打坯，相比铸铝坯的内部致密度高30%以上，动平衡表现更好，高速回转时不会因为内部砂眼出现偏心振动。法兰盘上的连接孔采用均匀分布的沉头孔设计，一共16个M6的安装孔，孔位的位置度公差控制在0.02mm以内，和减速器输出端的定位止口采用H7/h6的间隙配合，安装时不需要反复调整就能保证同轴度，减少现场装配的调校时间。

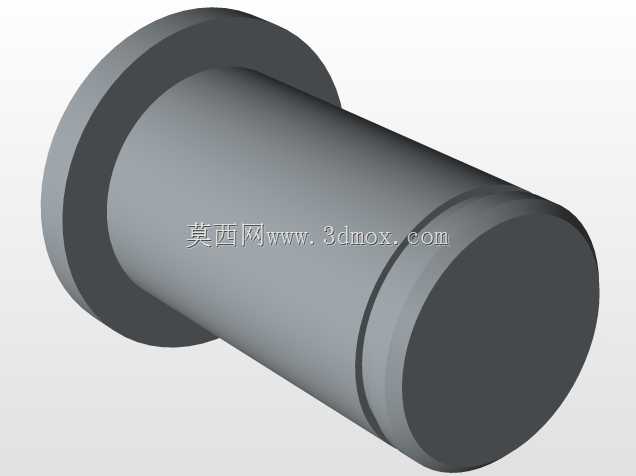

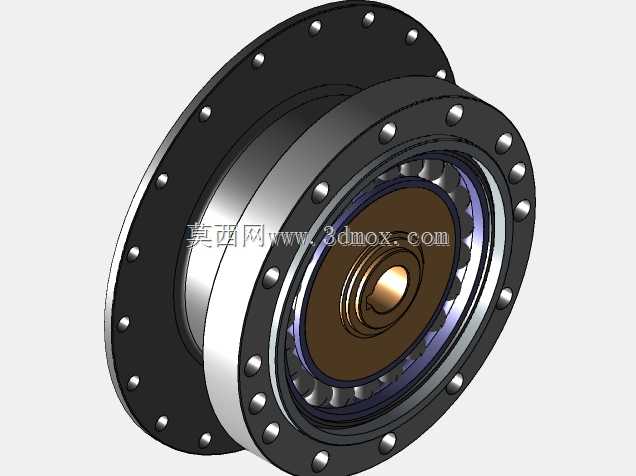

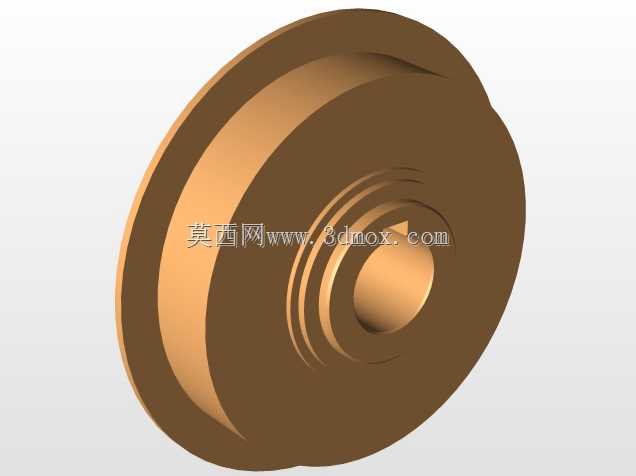

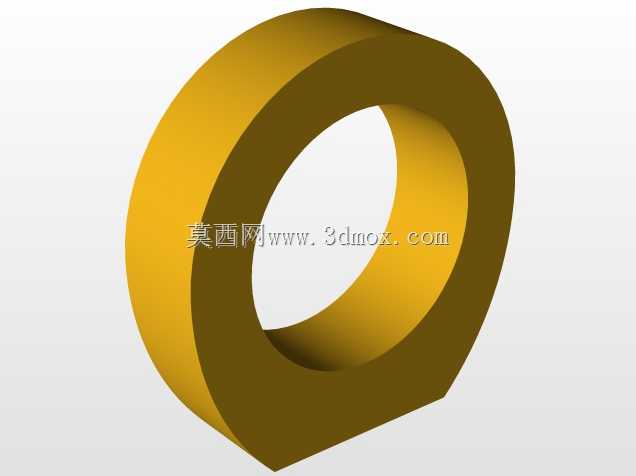

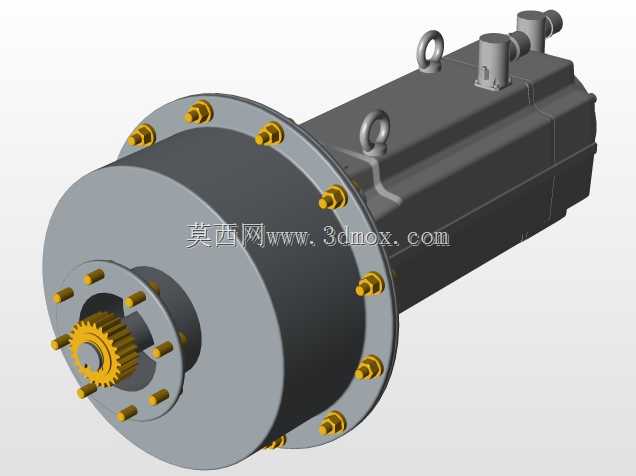

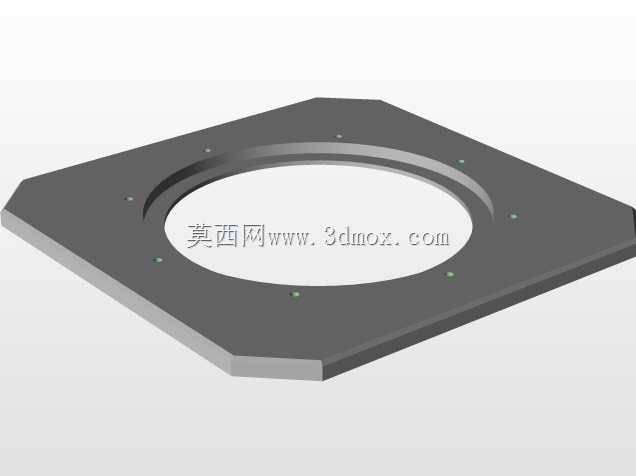

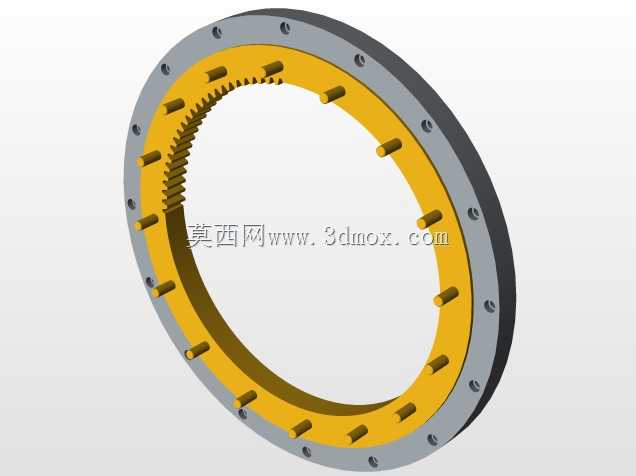

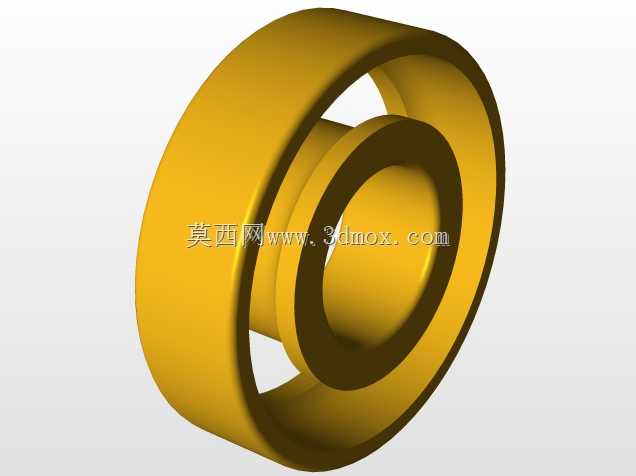

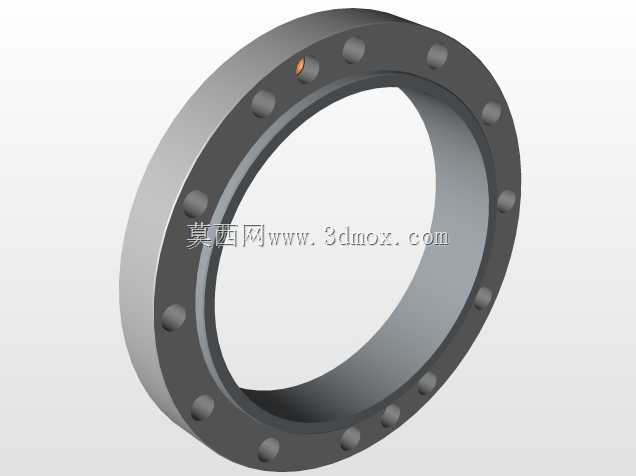

　　再讲安装边界的尺寸逻辑，法兰盘的外径是180mm，刚好适配主流140规格谐波减速器的输出端安装尺寸，中间的穿线孔内径是120mm，能同时穿过3根φ8的气管和12芯的编码器线缆，不会因为回转时的拖拽磨破线缆外皮；颈段的轴向长度是95mm，末端的安装端面做了0.01mm的平面度处理，固定末端执行器时不需要额外加调整垫片就能保证安装面的垂直度，避免末端夹具出现偏斜。之前做结构校核时，我们用有限元做过1.5倍额定负载的静力学仿真，最大应力出现在颈段与盘体的过渡圆角处，数值只有87MPa，远低于6061-T6的屈服强度，安全系数能到3.2，完全满足工业机器人8年使用寿命的疲劳强度要求。

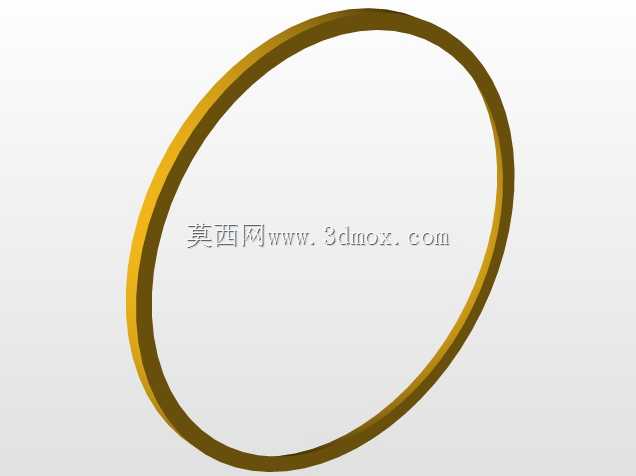

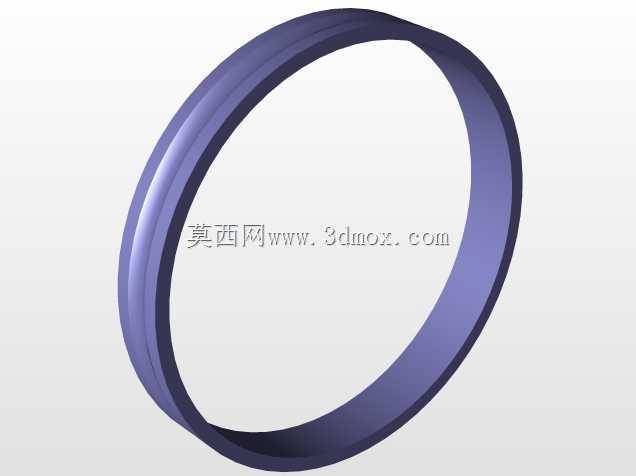

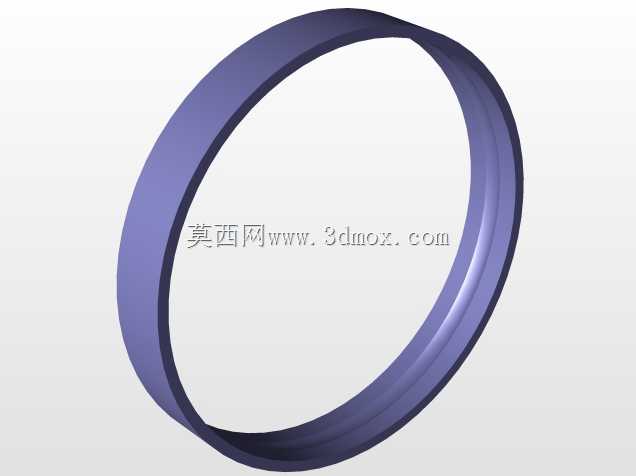

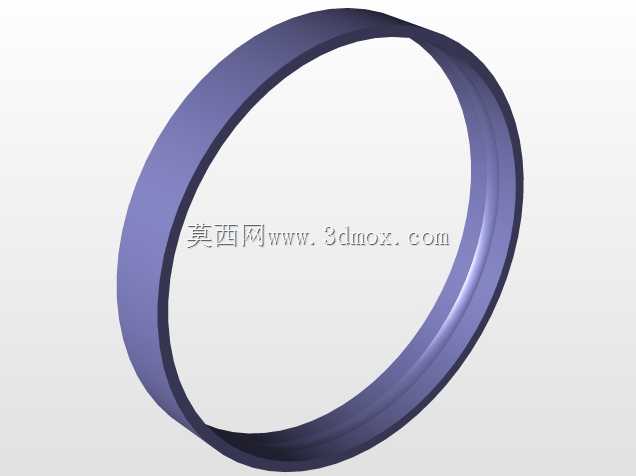

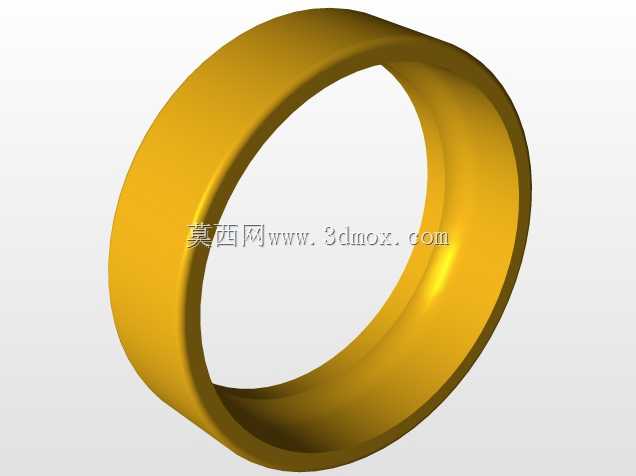

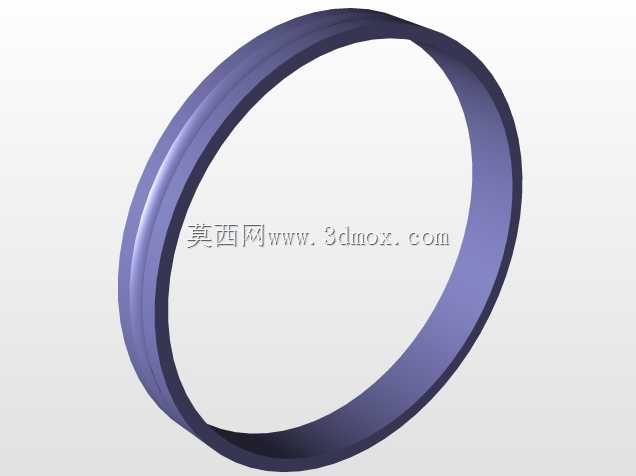

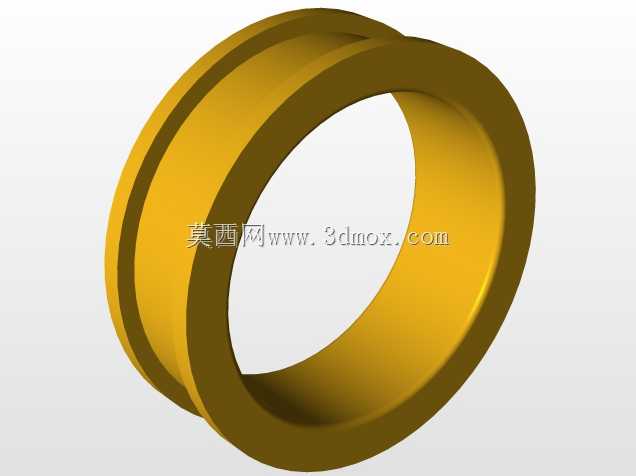

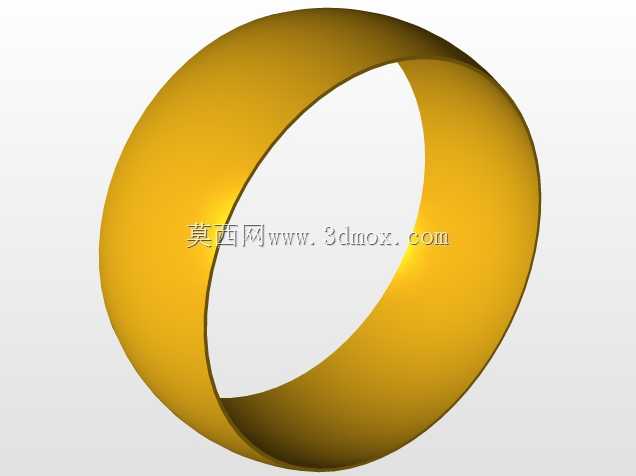

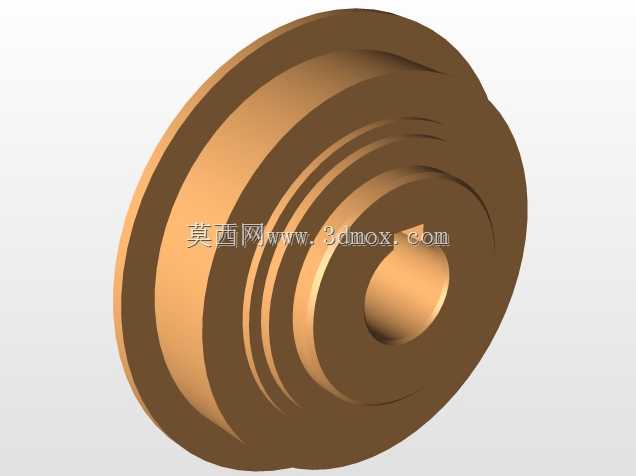

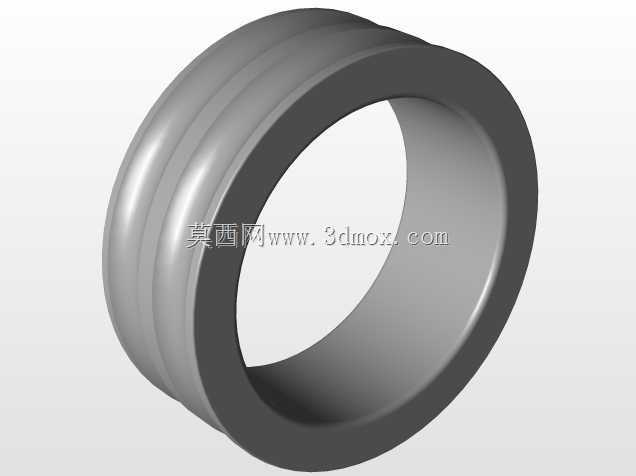

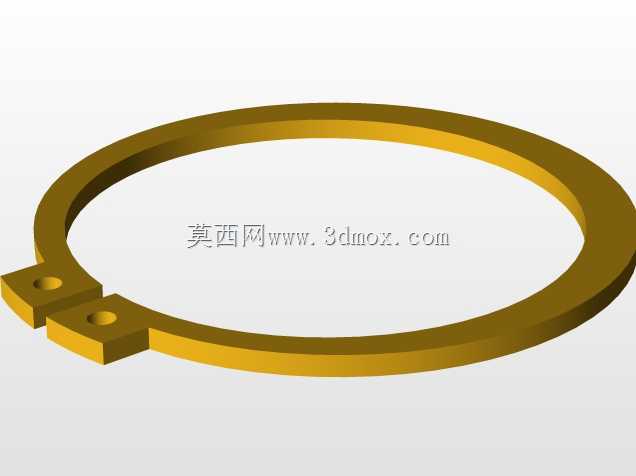

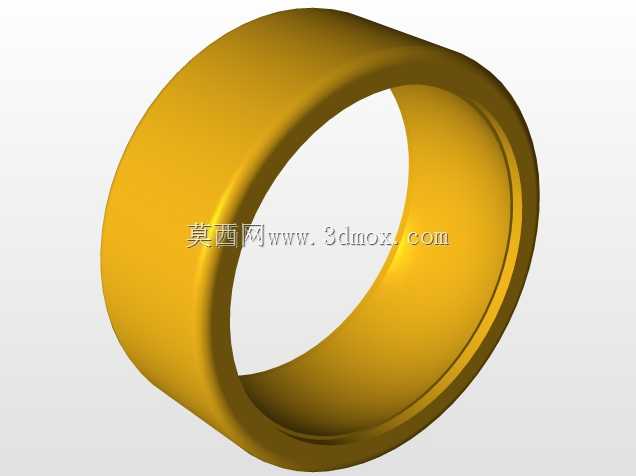

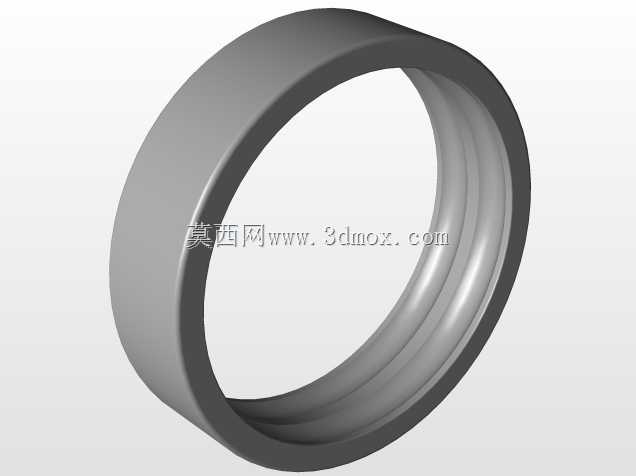

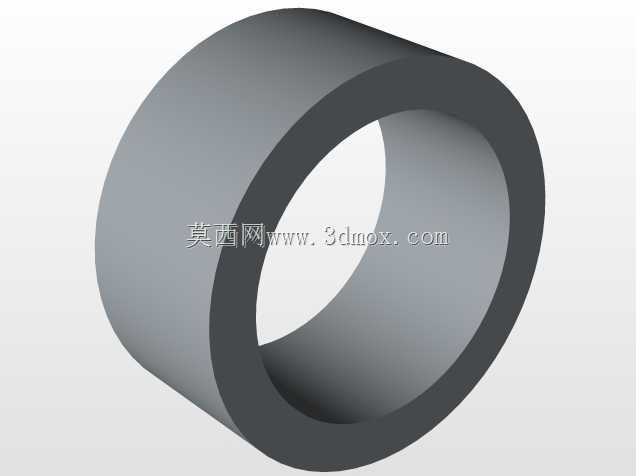

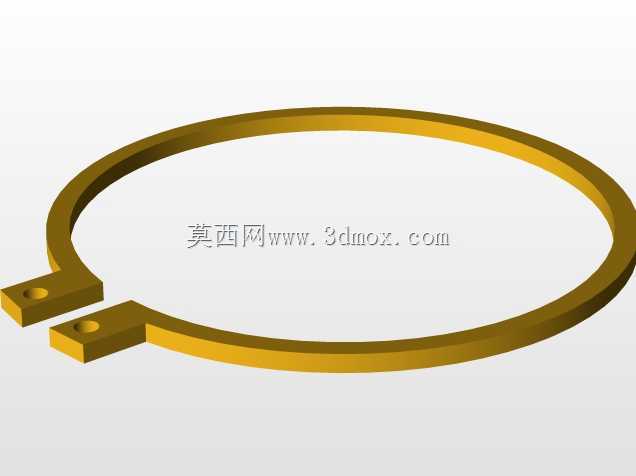

　　实际应用里还有个容易被忽略的细节，这个法兰的颈段外圆做了0.8mm的粗糙度处理，刚好可以适配关节处的密封圈安装位，不用额外加工密封槽就能和关节外罩的唇形密封圈配合，达到IP54的防护等级，在有少量粉尘、切削液飞溅的车间场景里也能稳定运行，不会因为杂物进入关节内部损坏减速器。之前有客户把这个结构改用到SCARA机器人的Z轴连接段，把法兰盘的孔位改成适配同步带轮的安装尺寸，实际运行的振动值比原来的焊接结构低了40%，末端重复定位精度能稳定在±0.02mm，完全满足3C行业的精密装配要求。

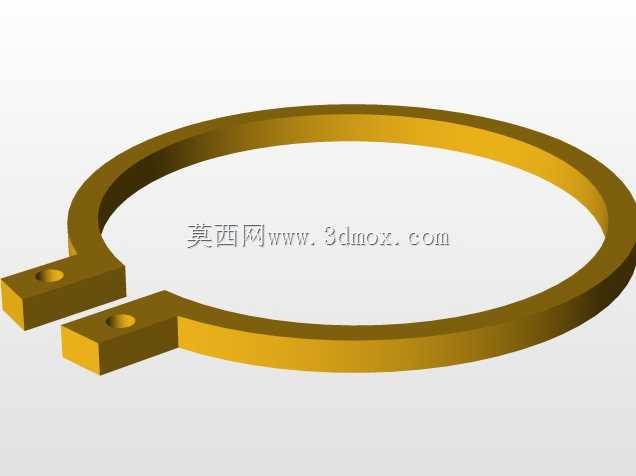

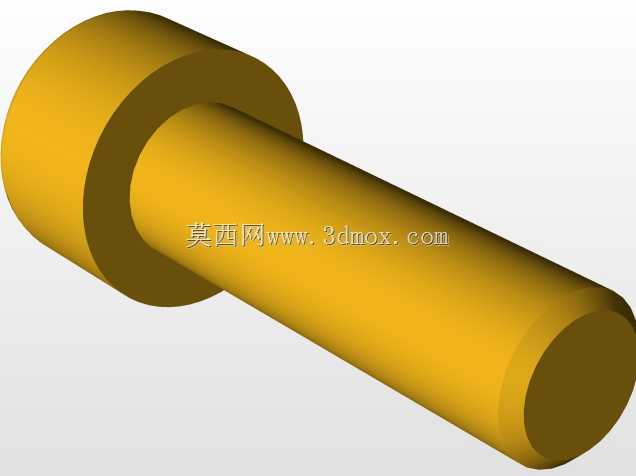

　　从建模的角度说，这个结构的建模难点在于孔位的均匀阵列和过渡圆角的处理，很多新手建模时会把过渡圆角做的太小，导致实际加工时出现应力集中的问题，还有的会把沉头孔的深度做的不统一，安装螺栓时出现有的锁死、有的没压紧的情况。这个版本的结构把所有安装孔的深度、沉头尺寸都做了参数化关联，调整法兰盘外径时孔位会自动适配，不用逐个修改尺寸，做同系列不同负载的机器人结构衍生时，只需要调整几个核心参数就能生成新的零件，能省不少重复建模的时间。另外法兰盘的边缘做了C1的倒角处理，既避免安装时划手，也不会因为边缘的毛刺影响和减速器端面的贴合度，这些细节都是量产结构里经过多轮迭代才定下来的，不是随便画个圆盘加几个孔就能达到实际使用要求的。
