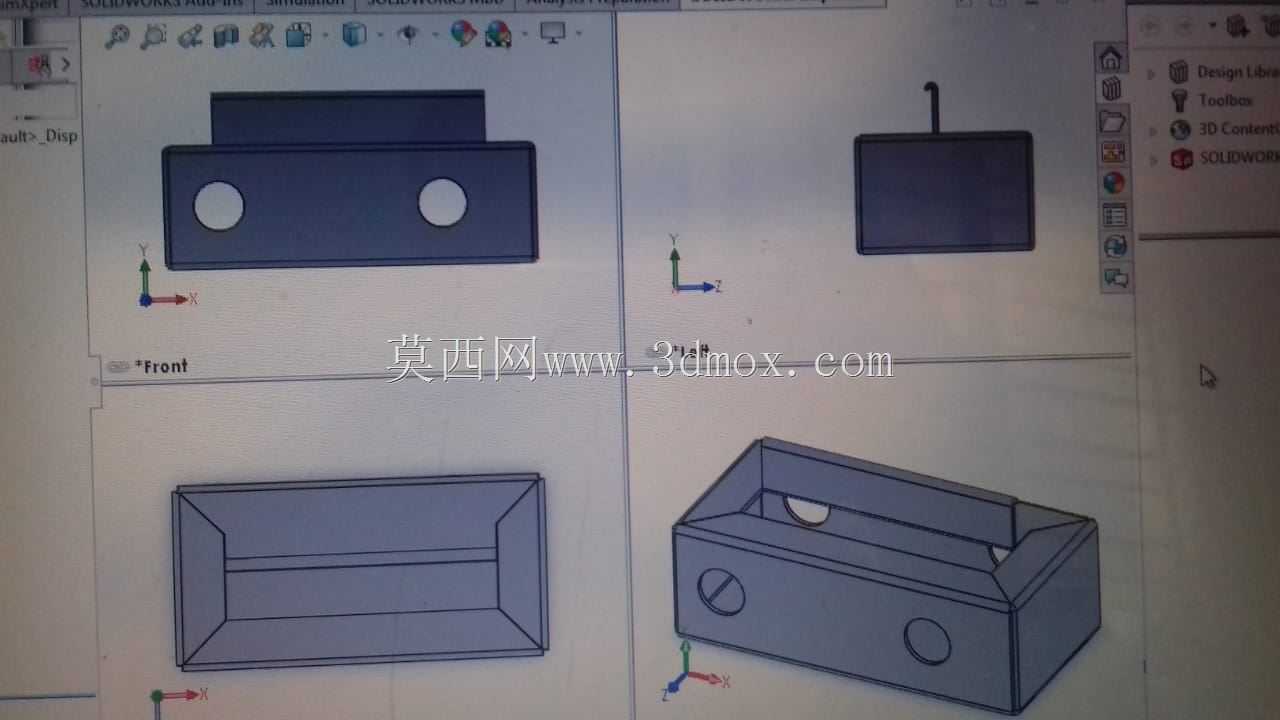

带双安装孔槽型设备连接底座法兰结构

　　这类带双安装孔的槽型底座法兰，在轻工自动化输送线、小型工装夹具台架、非标设备机架的接驳位置应用十分普遍，日常做设备改型时经常会碰到这类适配需求，很多时候外购的标准法兰要么安装孔位对不上，要么上部的承接槽尺寸和待固定的矩形型材、方管构件不匹配，就需要针对性做结构调整。从实际使用场景来看，这类法兰主要承担两个核心作用，一是作为底部和安装基面的固定衔接件，通过侧面的两个圆形通孔穿装螺栓，将整个上部承载结构锁紧在设备台面、型材机架或者地面预埋板上，二是通过上部的内凹槽型结构，卡合待连接的矩形构件，避免构件安装后出现周向转动，相比平焊法兰的平面焊接固定，槽型卡合的结构能抵消大部分横向剪切力，在有小幅振动的设备工位上，连接可靠性会高很多。

　　做这个结构的设计时，首先要明确安装边界的限制，底部的矩形法兰盘厚度要根据承载重量核算，一般承载50kg以内的静态载荷，法兰盘厚度取8-10mm即可，若用在有往复冲击的工位，厚度要提升到12-15mm，避免长期受力后法兰盘出现翘曲变形。侧面的两个安装孔，孔位中心距要和配套安装基面的预留孔位完全对齐，孔径要比选用的连接螺栓大0.5-1mm，预留装配时的位置调整余量，避免加工误差导致螺栓穿装困难，孔的位置要设置在法兰盘侧壁的中心高度位置，太靠近底部会让螺栓头部和安装基面产生干涉，太靠近上部则会削弱槽型结构的侧壁强度，受力时容易出现侧壁开裂。上部的承接槽尺寸，要和待嵌入的矩形构件做间隙配合，单边间隙控制在0.2-0.3mm，

　　既方便装配时构件顺利嵌入，也不会因为间隙过大导致连接后出现晃量，槽的深度要根据构件的截面高度确定，一般嵌入深度不小于构件截面高度的1/3，保证卡合后的接触面积足够，若需要后续做焊接固定，槽的边缘要预留1mm的焊接坡口，方便焊料填充，提升焊接强度。从结构外形来看，整个法兰没有多余的冗余结构，底部是规整的矩形轮廓，安装时不会和相邻的其他构件产生空间干涉，四个边角做了小尺寸的倒角处理，既避免加工后锐边划手，也能在装配时起到导向作用，方便快速对准安装位置。实际选型使用时，要注意核算安装孔的抗剪切强度，若设备运行时存在持续的横向振动，可在安装孔内加装钢套，避免螺栓长期和孔壁摩擦导致孔位磨损扩大，影响连接精度；上部槽型结构和嵌入构件的连接，

　　除了焊接方式，也可以在槽的侧壁增设顶丝孔，用紧定螺钉锁紧构件，方便后续设备维护时的拆装调整，不需要做破坏性的焊缝拆除。这类结构相比标准的圆形法兰，在矩形构件的连接场景下适配性更强，不需要额外做转接件，能减少装配环节的零件数量，降低整体的装配成本，同时规整的矩形外形也方便在密集排布的机架工位上安装，不会出现圆形法兰相邻件互相干涉的问题，在小型非标设备的结构搭建中，这类定制化的槽型底座法兰能大幅提升装配效率，减少现场改孔、修配的工作量。
