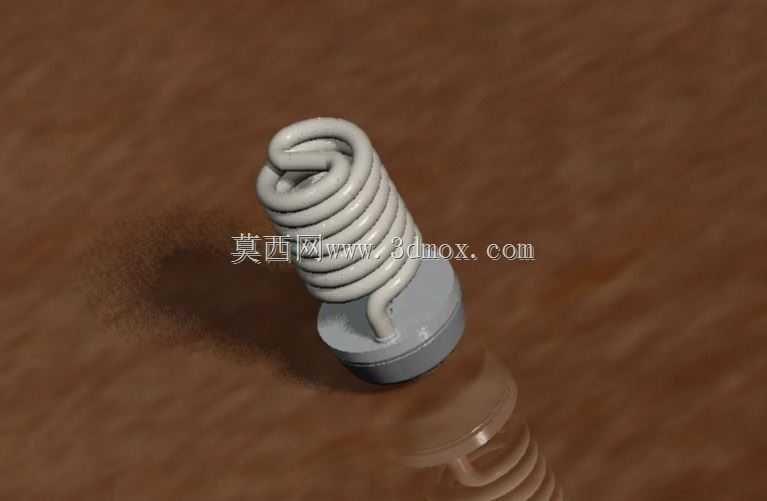

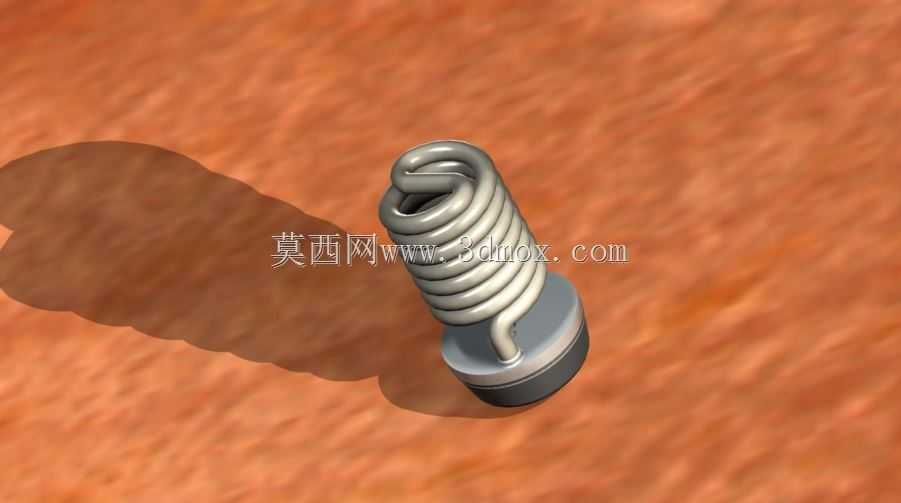

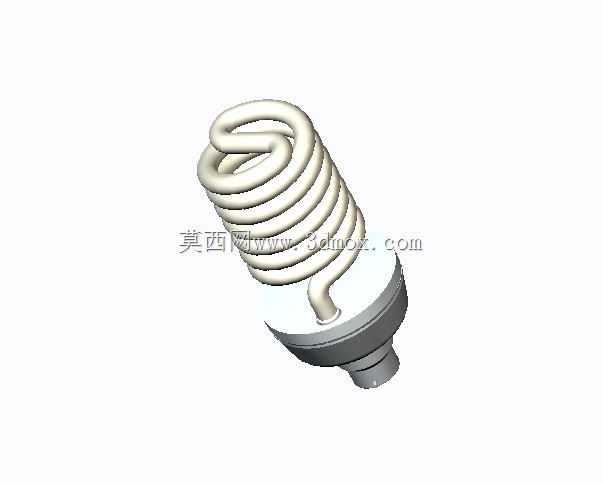

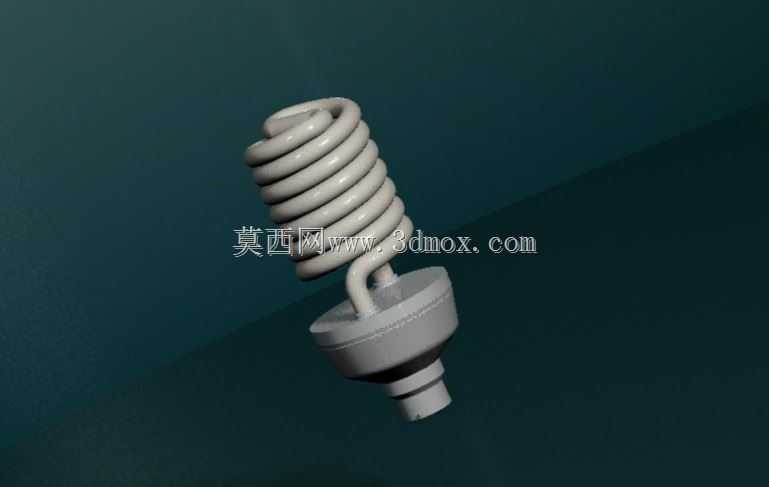

螺旋式节能荧光灯三维结构设计

　　日常民用与商用场景里，紧凑型节能荧光灯的替换适配一直是照明改造环节的高频需求，这款螺旋结构的节能灯管模型，核心围绕通用螺口灯座的适配边界做结构还原，可直接用于照明产品的装配干涉校验、展厅照明方案的可视化预演、电工实训的结构拆解教学场景。从实际使用场景出发，这类螺旋节能灯普遍适配E27通用螺口灯座，安装时无需额外改造原有线路，可直接替换传统白炽灯，在商超、办公区、家用居室、走廊通道等常规照明场景中，能在保证照度的前提下降低照明功耗，相比同光效的白炽灯能耗可下降七成以上，同时灯管的螺旋盘绕结构能在有限的腔体空间内拉长荧光管的有效发光长度，兼顾小体积与高光效的平衡。

　　设计过程中首先要明确安装边界，灯头部分采用标准螺口结构，金属螺纹段的尺寸严格匹配通用灯座的啮合公差，绝缘基座部分的直径控制在40mm以内，避免安装时与灯座周边的装饰罩、防尘盖产生干涉；螺旋灯管部分的盘绕直径从根部到顶端保持均匀收束，整体灯管外轮廓最大直径不超过55mm，整灯总高度控制在120mm左右，适配绝大多数常规灯罩的内部容纳空间，不会出现灯管顶到灯罩内壁、安装后灯罩无法扣合的问题。灯管与塑料基座的衔接位置做了过渡圆角处理，既可以避免生产装配时玻璃管应力集中导致的碎裂，也能在日常插拔、更换过程中减少尖锐棱角划伤的风险。

　　功能结构上，螺旋盘绕的灯管形态相比传统U型管，发光面的分布更均匀，360度方向上的光通量差值更小，不会出现单侧亮度过高、另一侧有明显暗区的问题，配合磨砂质感的灯罩使用时，光线漫反射效果更柔和，能有效减少长时间办公场景下的视觉疲劳。基座内部预留了电子镇流器的安装腔体，建模时还原了腔体的内部筋位结构，可直接用于验证镇流器电路板、接线端子的排布合理性，检查元器件与灯管引脚的焊接空间是否充足，避免生产时出现元器件干涉、接线长度不足的问题。灯头的金属触点部分做了凸起结构还原，保证安装后与灯座底部的导电触点可靠接触，避免接触不良导致的灯闪、不亮等故障。

　　从结构设计的细节来看，灯管的螺旋升角经过反复调整，既保证玻璃管在盘绕过程中的弯曲半径处于玻璃材质的安全弯折范围内，不会因为弯折半径过小导致管内荧光粉层脱落、管壁产生微裂纹，也能让整灯的结构更紧凑，缩小包装运输时的单个体积，提升单箱装载量，降低物流环节的成本。基座与灯头的铆接位置做了环形凹槽的结构还原，模拟实际生产中铆压装配的固定结构，保证灯头与塑料基座连接牢固，在安装拧动过程中不会出现灯头跟转、内部接线被拧断的问题。灯管根部与基座的衔接处还原了密封胶圈的安装槽结构，可用于验证密封结构的配合公差，避免蚊虫、水汽从衔接缝隙进入灯体内部，延长整灯的使用寿命。

　　在实际工程应用中，这个三维模型可直接导入照明设计软件中，用于室内照明方案的照度模拟，通过调整模型的发光参数，可快速计算不同安装高度、不同排布密度下的工作面照度值，提前优化灯具的排布位置，减少现场施工后的调整工作量；也可用于职业院校电工相关专业的教学演示，通过拆解模型的各个结构部分，讲解节能灯的发光原理、装配流程、常见故障点，相比实物拆解，三维模型可反复操作、无耗材损耗，还能通过剖面视图展示内部的隐藏结构，让学习者更清晰理解各部件的配合关系。对于灯具生产企业的结构设计人员来说，该模型可作为同类型产品设计的参考基准，快速调整灯管长度、盘绕圈数、基座尺寸等参数，衍生出不同功率、不同尺寸的系列化产品，缩短新产品的开发周期，减少前期手板打样的次数，降低研发阶段的成本投入。
